1 лот EGS002 EG8010 + волновой модуль IR2110
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 99
Оплачивая «1 лот EGS002 EG8010 + волновой модуль IR2110» данный товар из каталога «Трансивер и преобразователи», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

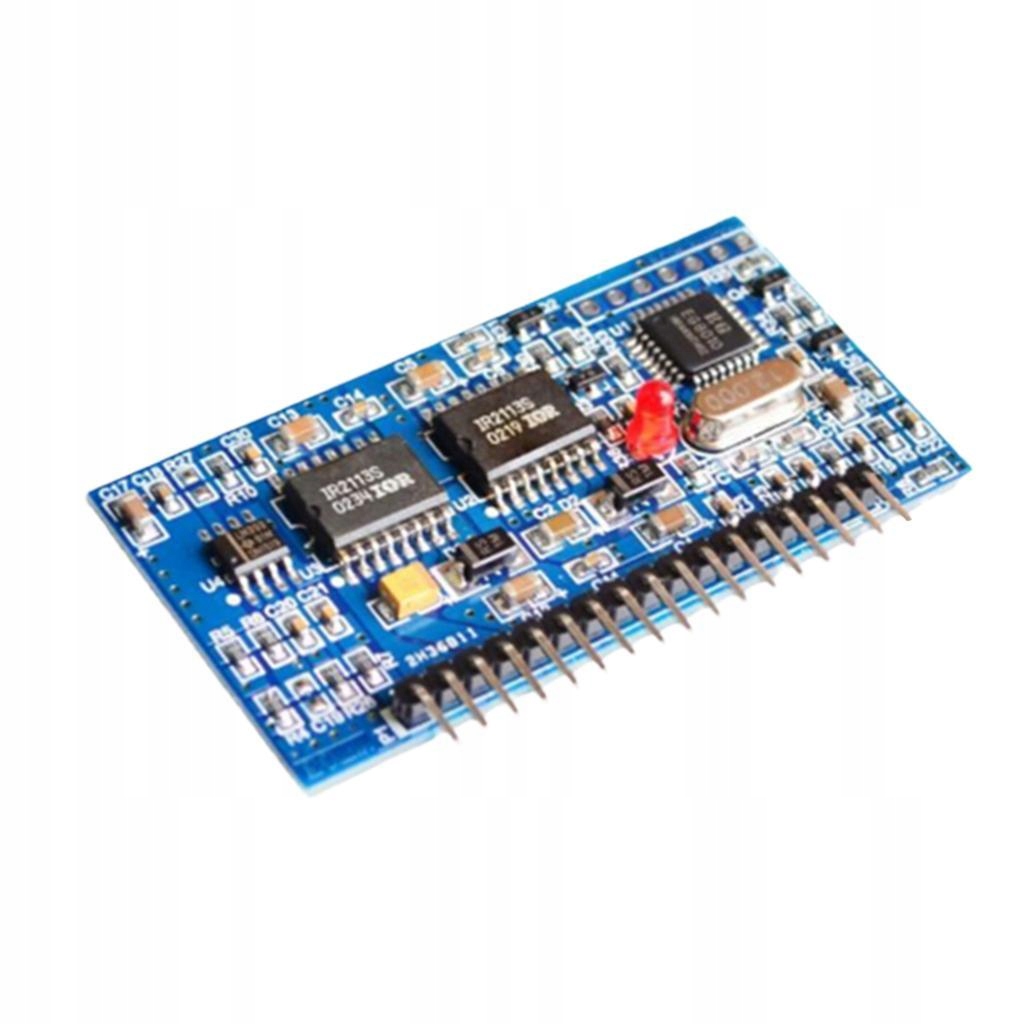

Плата SPWM EGS002 EG8010 Модуль драйвера синусоидального инвертора IR2110
Описание:
EG8010 представляет собой цифровую высокопроизводительную схему генератора синусоидальных сигналов с саморегулированием времени задержки, используемую в двухступенчатой структуре преобразования мощности постоянного тока в переменный ток или в одноступенчатой архитектуре усилителя частоты постоянного тока переменного тока, внешний кварцевый генератор 12 МГц для достижения высокой точности, и гармонические искажения очень малы, синусоидальный инвертор ASIC с частотой 50 Гц или 60 Гц использует технологию CMOS, внутреннюю интеграцию генератора синусоидальных волн SPWM, схему управления мертвым временем, диапазон соотношения сторон множителя, схему плавного запуска, схему защиты, последовательный интерфейс связи RS232 и функцию модуля последовательного драйвера ЖК-дисплея 1602.
Спецификация:
Материал: акриловая смола
Размер: около 68x88 мм/2,68x3,46 дюйма
Один источник питания 5 В
4-контактный набор, чистая синусоида Выходная частота: 50 Гц, чистая синусоида, постоянная частота 60 Гц, чистая синусоида, фиксированная частота 0–100 Гц / частота чистого синуса, регулируемая частота 0–400 Гц, частота чистого синуса, регулируемая
Однополюсные и биполярная модуляция
Включено управление мертвой зоной, мертвое время контакта 4: мертвое время 300 нс 500 нс мертвое время 1,0 мкс мертвое время 1,5 мкс мертвое время
Внешний кварцевый генератор 12 МГц
Несущая частота ШИМ 23,4 кГц обратная связь по напряжению, току, температуре в реальном времени
Перенапряжение, пониженное напряжение, защита от перегрузки по току и перегреву
Вывод режима плавного запуска устанавливает время отклика 1 с.
В комплект входит:
1 плата драйвера инвертора с чистой синусоидальной волной EGS002 Модуль драйвера EG8010 IR2110
