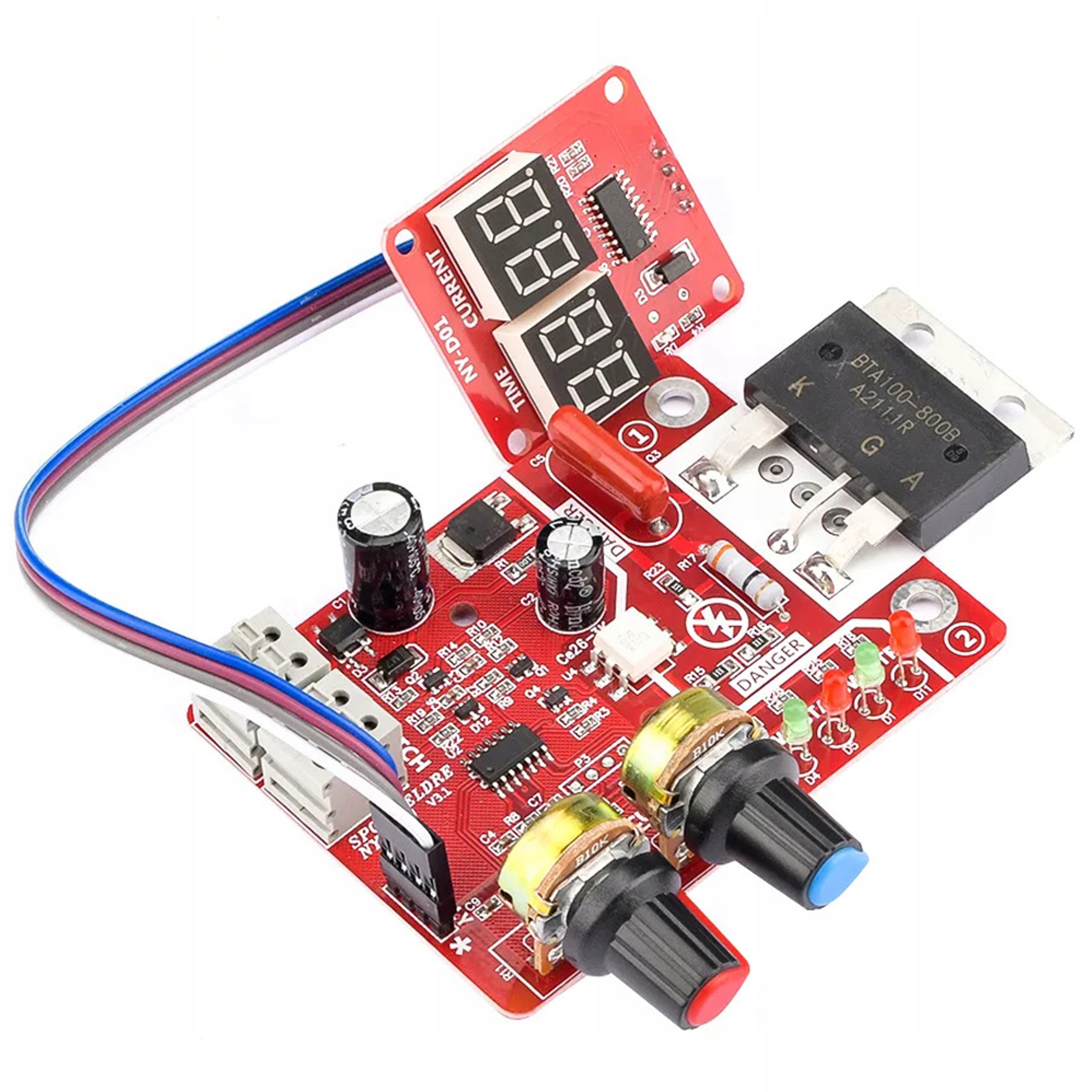

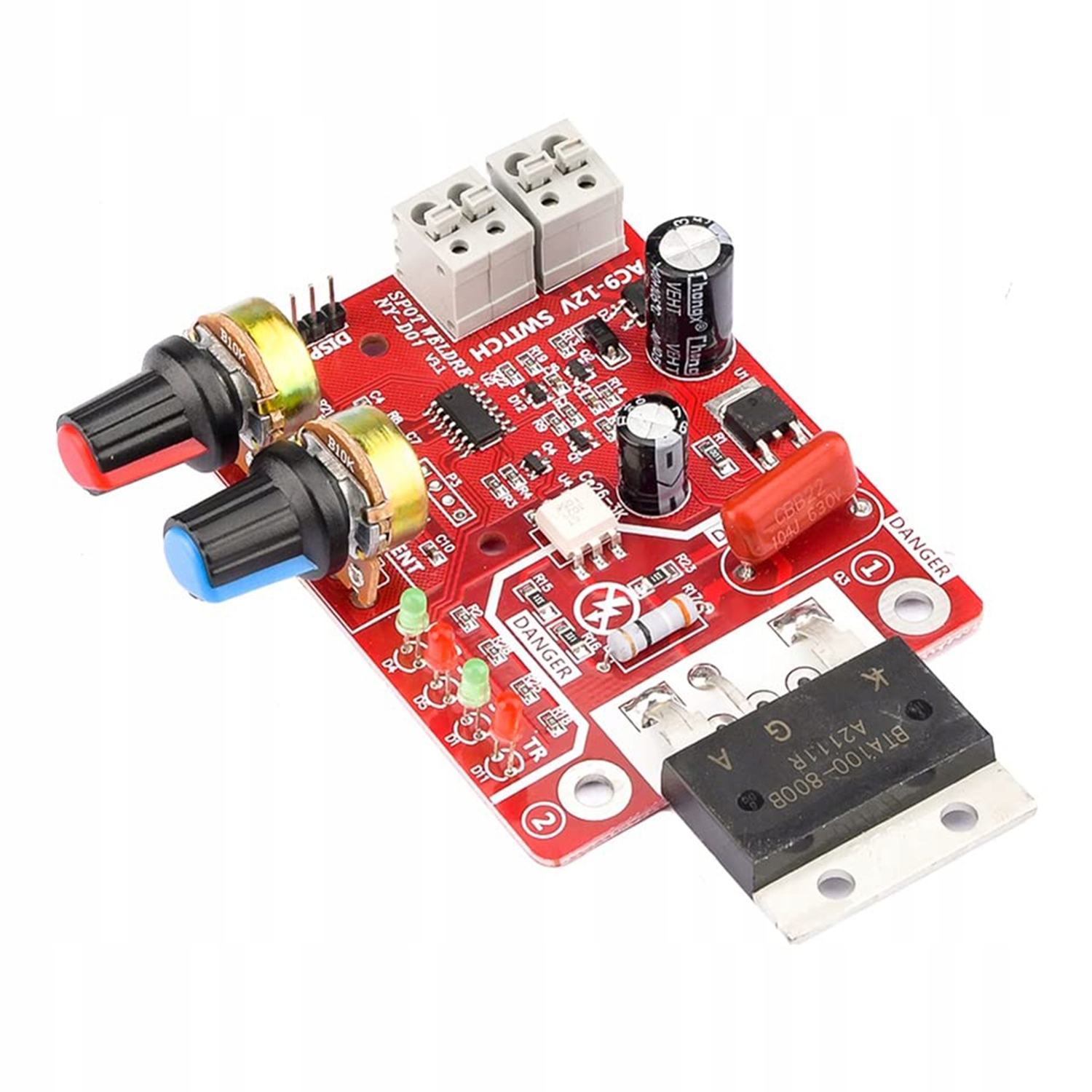

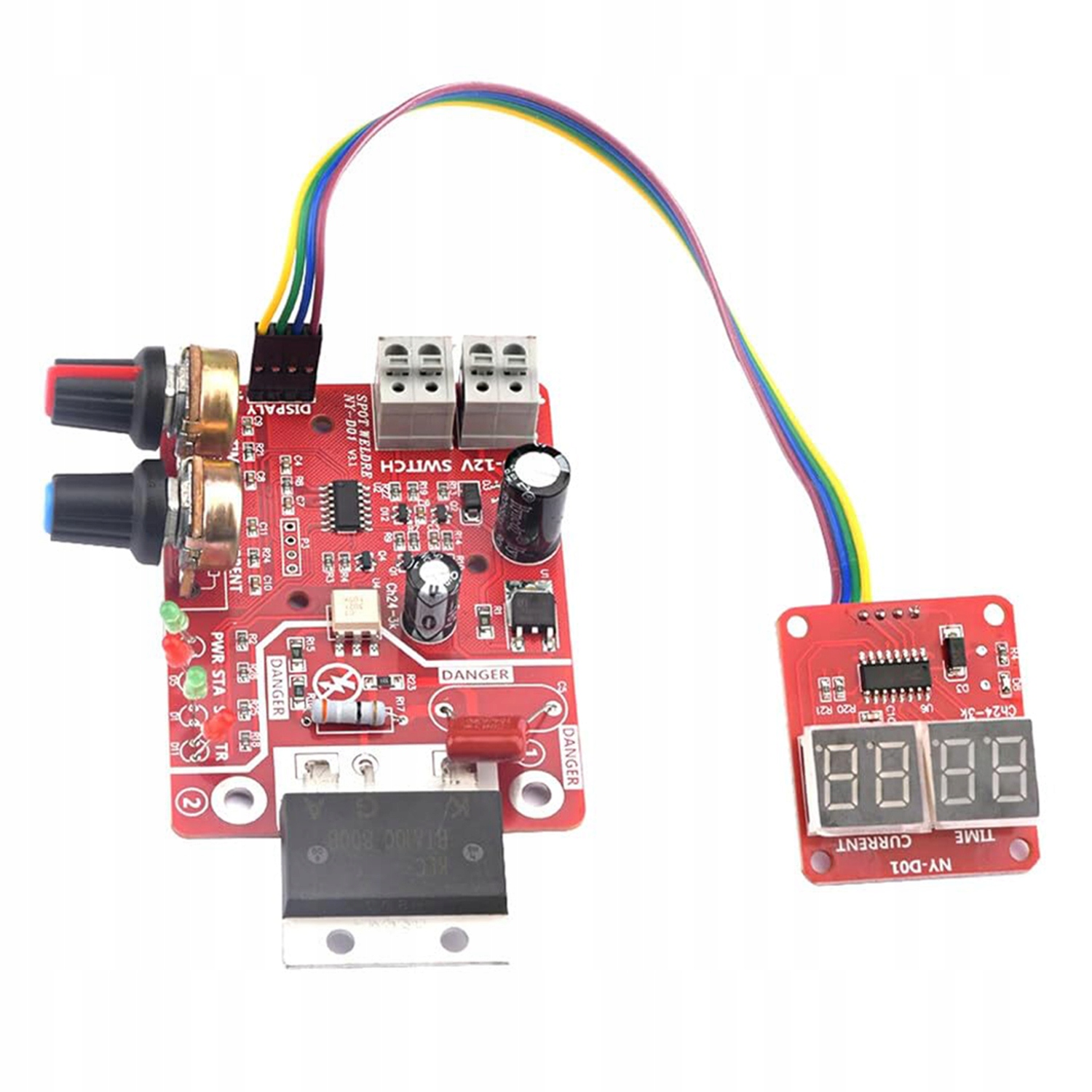

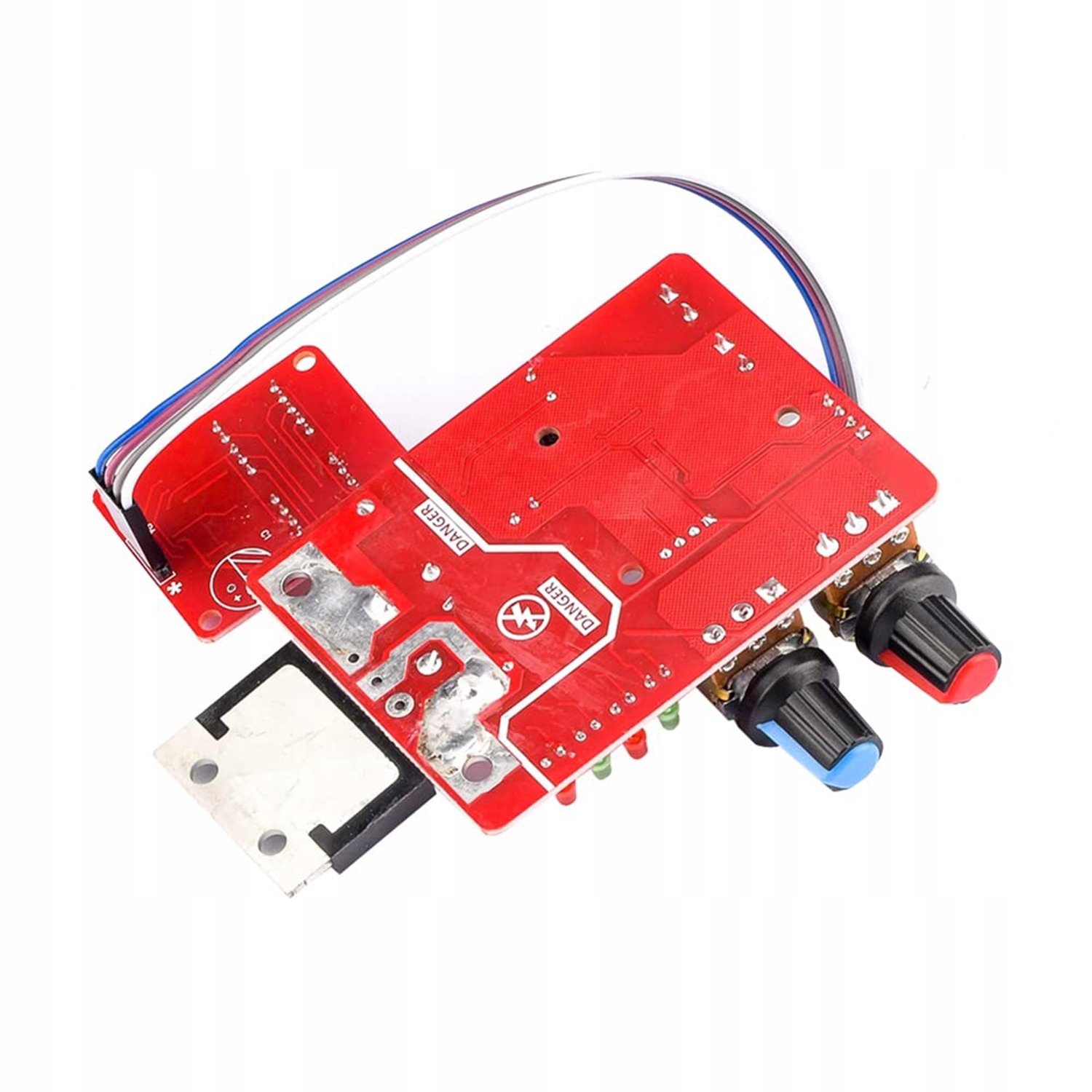

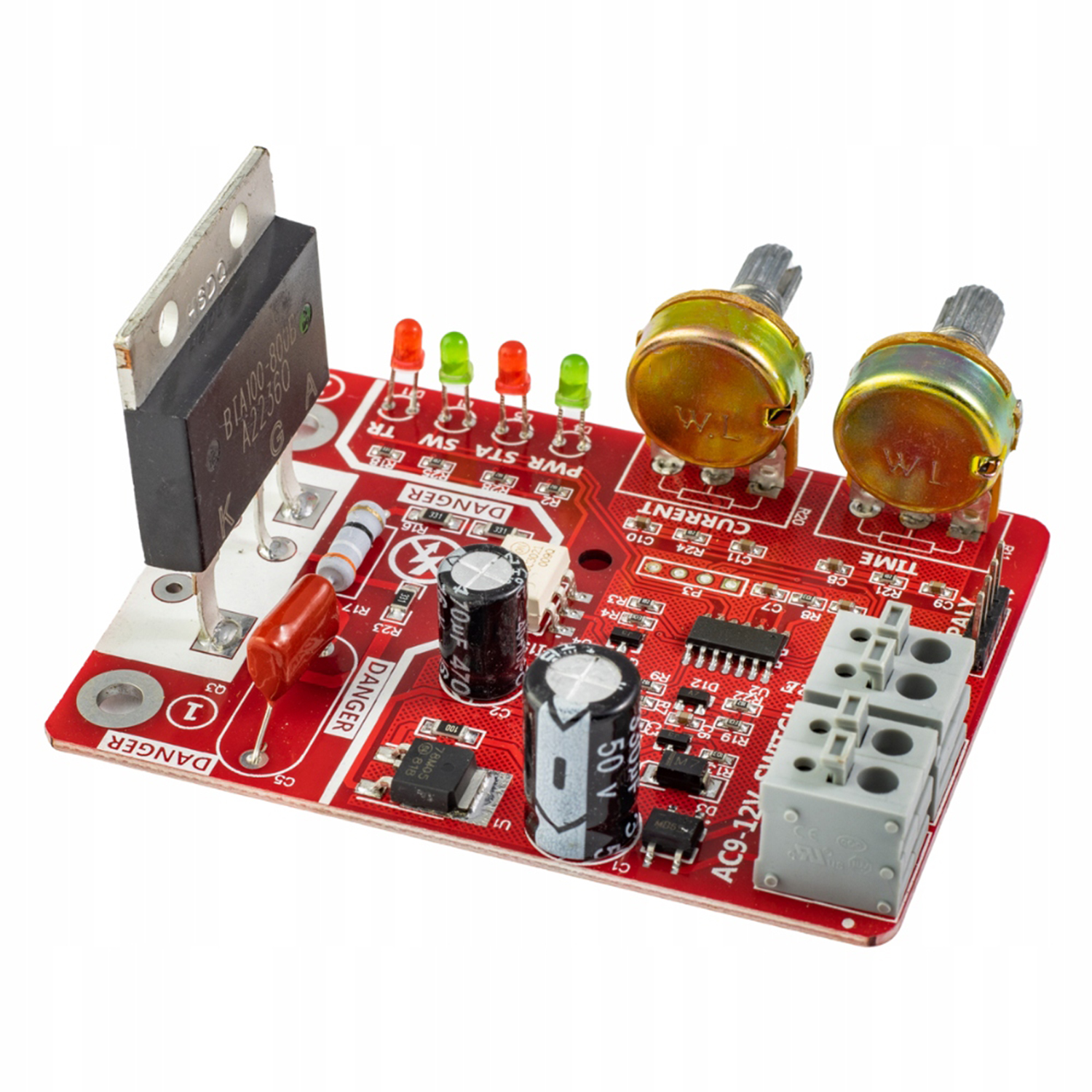

100A 230V NY-D01 точечная сварочная машина DIY набор для батарейных ячеек

остановки запасов для победы в стоктическом уровне

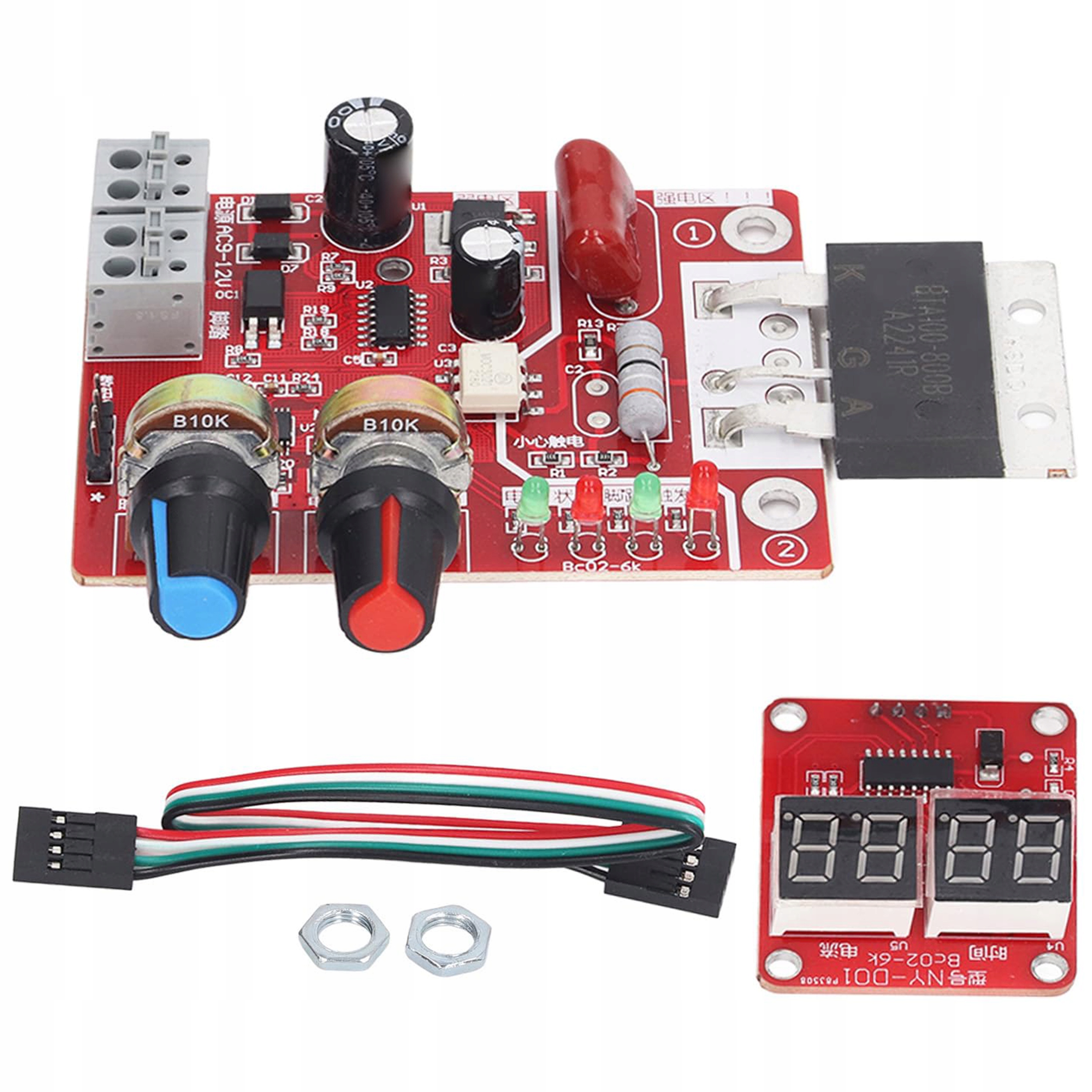

Содержание упаковки:

✅1 x управляемая пластина для точечной сварки

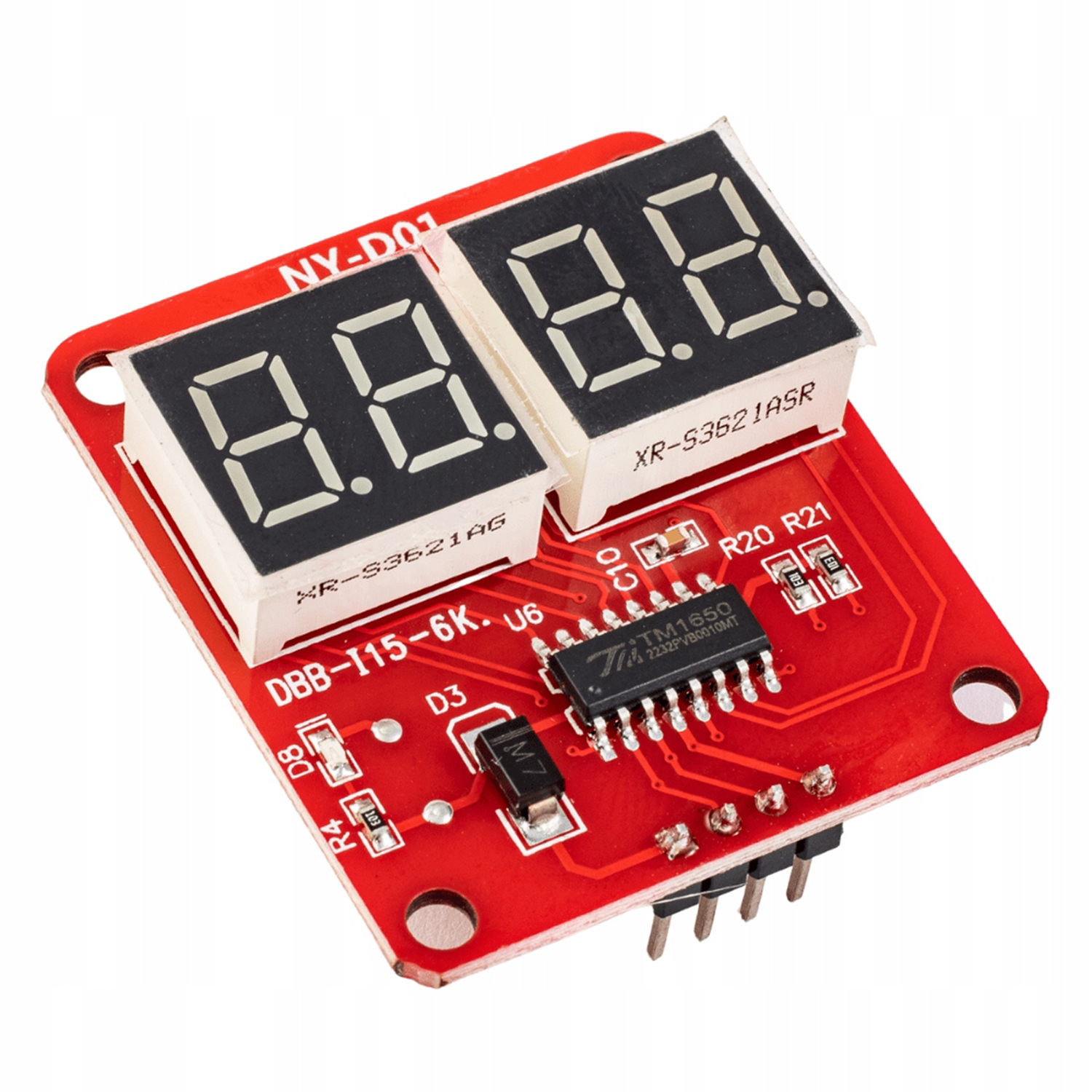

1 x отображаем Ротационные переключатели

✅2 x Pads

✅ 2 x nut

✅1 x Руководство пользователя (английский)

Технические данные:

✅ Измерения панели управления сваркой: ок. Размеры: 8 x 10,4 x 6 см

✅ размер отображения: 40 x 35 мм

cm

✅ Электричество: 100 a

. - 99 a

✅ Введение времени 1-99 , единичный цикл (1 цикл составляет 20 миллисекунд) <

⭐⭐⭐⭐⭐

✅patible с тиристорами 100а . Цифровой интерфейс управления может отображать текущее время и настройки.

✅ Создайте надежную схему обнаружения нулевой точки, чтобы гарантировать точность фазового сдвига тиристора.

✅ Сильные и слабые токи изолированы с помощью Optoysoliters, что обеспечивает безопасную работу. Шнур питания и кабель выключателя ног оснащены высокими запечатанными соединениями, благодаря тому, что они более удобны и надежны.

✅ для ввода времени и электроэнергии. Для обеспечения надежного и удобного ввода данных использовался один высокий точный потенциометр. Четко видны интегрированный источник питания, нижний колонтитул, индикатор триггера и работа.

✅ реализация центра промышленного управления микроконтроллером stm8 .

✅ контроллер точечной сварки изготовлен из электронных компонентов, которые являются безопасными и термостойкими, а также имеют длительный срок службы

Диаграмма для подключения электрической сварочной машины

Принцип освобождения фазового сдвига, контролируемого силиконом, используется для адаптации времени и электричества для получения сварки. Благодаря цифровому дисплее вы можете увидеть время и ток напрямую.

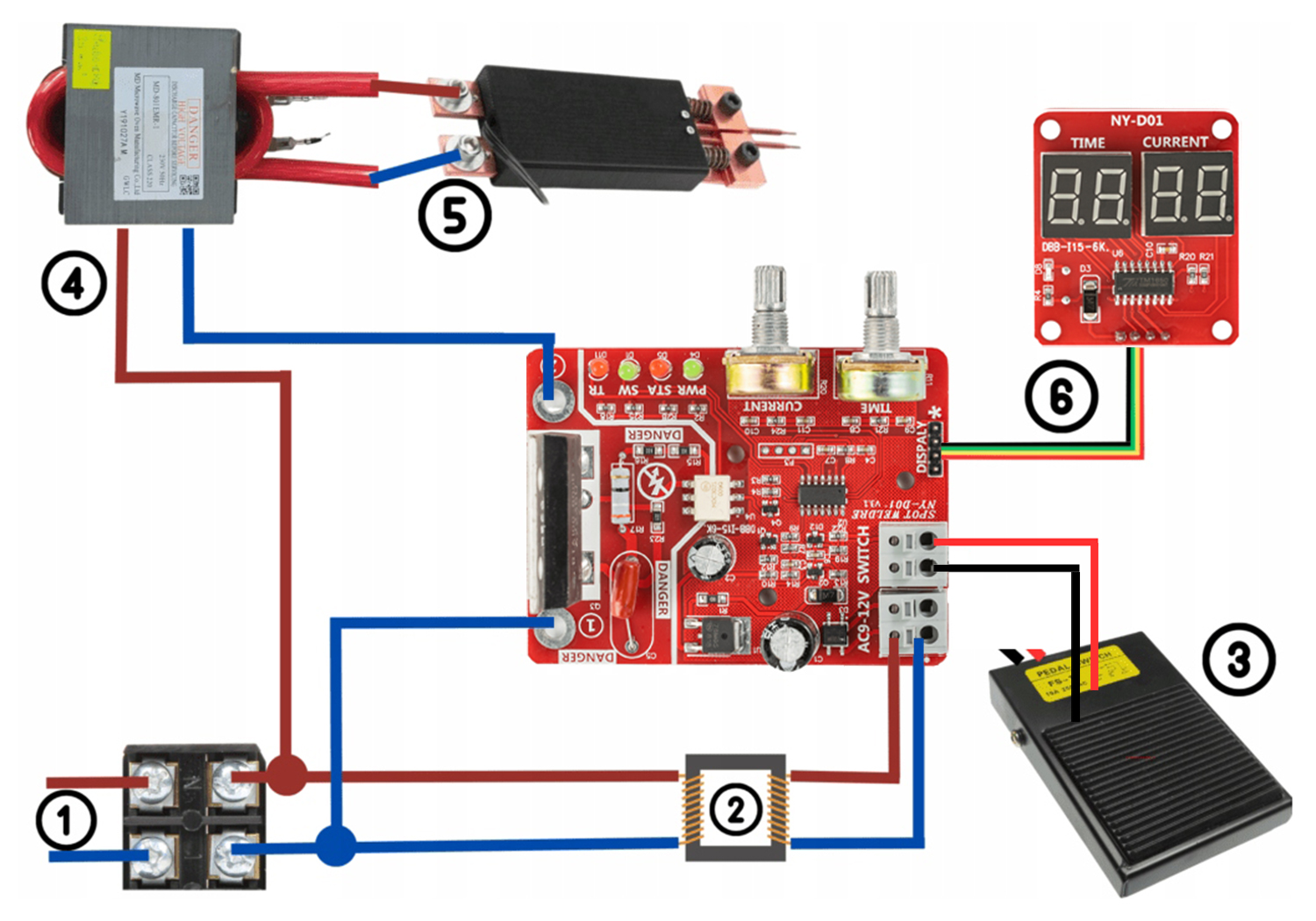

Диаграмма для подключения контроллера ny-d01 100a

напоминание о независимой добыче сварной машины точечной сварки, пожалуйста, сделайте свое собственное сравнение и модификацию.

1: не начинается при включении?

Ответ: Рабочий адаптер панели управления сварщиком точек требует переменного питания. Если нет триггера, источник питания в основном используется и не будет работать без помех. Измените источник питания переменного тока (в AC 9 V - AC 12 В).

2: сварка не сильна, поэтому припой упадет, как только он сломается. (Все причины, приведенные ниже, должны быть выполнены. Если один из них не будет выполнен, это приведет к плохой сварке.)

: сила сварки трансформатора недостаточно. Большинство людей DIY используют трансформатор из микроволновой печи, чтобы преобразовать их. Прежде всего, микроволновый трансформатор (будь то 800 в алюминии или 900 E -меде) сварка 0,15, лист, сплавленный никель, и 0,1 чистого никелевого листа идеальны. Некоторые друзья хотят использовать микроволновый трансформатор для сварки 0,2 никелевых пластин, что сложнее. Поэтому сначала проверьте, обладает ли ваш сварочный трансформатор достаточной мощностью.

b: кабель, используемый для преобразования преобразования, слишком тонкий. Чтобы преобразовать вторичный кабель, требуется по крайней мере кабель из 25 квадратных метров или больше, а также тип тонкого кабеля SIK (красная медь как вспомогательная, лучшая), а внешнее покрытие используется для изоляции и затем обмотки. Вторичное напряжение составляет около 3 5? Друзья используют слишком тонкий вторичный кабель, хотя количество обмоток высокое, а напряжение высокое, но это ограничивает ток и вызывает сбой сварки. Поэтому сравните толщину кабеля, по крайней мере?! Sauare Meters (ссылаясь на национальную стандартную линию, нестандартные, не являются приемлемыми). Чем толще эффект, тем лучше.

c: точечная сварка слишком тонкая и слишком длинная. Мы рекомендуем, чтобы точечная сварка была максимально короткой. Обычно мы делаем около 50 см, и чем толще ручка, тем лучше эффект. Например, некоторые друзья используют 16-метровый квадратный кабель, который нельзя сваривать.

d: Трансформеры являются «параллельным импортом»: разработка DIY в последние годы стала использованным трансформаторами для микроволновых плитов стала очень популярной, а некоторые нечестные продавцы инициировали эту идею рынка. Дорогие друзья, посмотрите на трансформеры, которые у вас есть в руках. Хотя некоторые имеют номинально 800 Вт, они недостаточно толстые. Нормальная толщина должна составлять около 77 мм. Если толщина меньше этой толщины, мощность недостаточна, а основная толщина сварки более или менее такая же, как никелевая паяльная пластина 0,1 мм, а некоторые даже 0,1 не могут быть твердо объединены.

3: Как установить параметры сварки никеля -металла? DIY отличается для всех. Нормальный диапазон параметров должен быть: D01 и D03, тип D04 в 05, ток выше 60, ток типа D02 выше 600, со временем 05, а первый ток меньше второго тока, время интервала также составляет 05. Попробуйте сделать время как можно короткое время. Если вы думаете, что огневой мощи недостаточно, увеличьте текущую и отлаживая ситуацию. Отладка требует терпения. Сварка требует большей практики. Каждая группа красивой пайки, которую вы ожидаете.

4: Вы должны добавлять радиаторы?

Ответ: Потому что сварщик точек работает немедленно, поэтому специалисты по делам, как правило, не должны добавлять радиатор. Отметка
