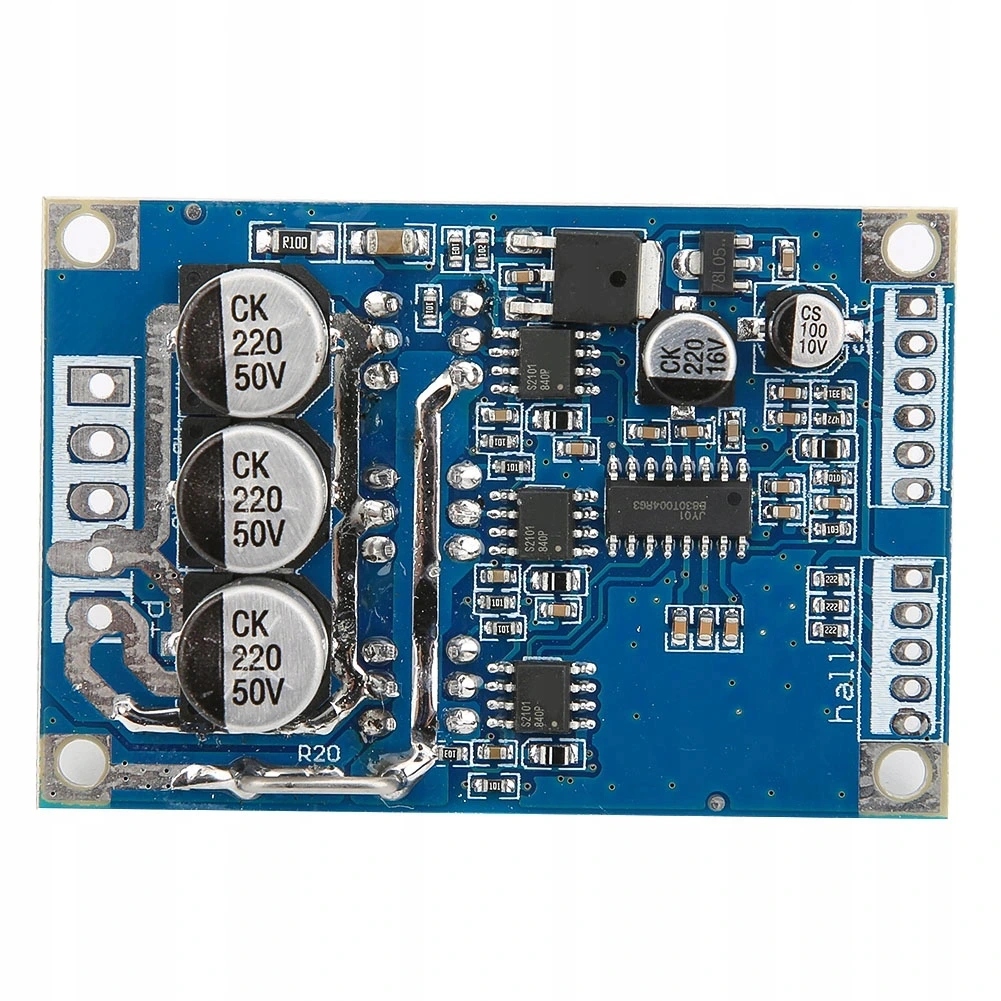

12-36V 500W БЕЗЩЕТКОВИЙ КОНТРОЛЕР ДВИГУНА
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 70
Оплачивая «12-36V 500W БЕЗЩЕТКОВИЙ КОНТРОЛЕР ДВИГУНА» данное изделие из «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Описание:
100% новое высокое качество
Спецификация:
Рабочее напряжение: 12–36 В постоянного тока.
Работает текущий:
Набор на стороне управления:
- Земля клеммы управления GND
- Конец VR регулятора 0–5 В (соответствует 10 % скорости двигателя – 100 %)
- Управление реверсом ZF (подключение к 5 В или заземлению может загружать направление вращения двигателя)
- Импульсный выход тахометра M (в соответствии с количеством полюсов двигателя, соответствующим количеству импульсов на оборот выхода) номер)
- EL включает клемму управления (подключается к 5 В без заземления, затем 5 В, заземление двигателя останавливается)
5 В Клемма управления 5 В.
HALL для клемм зала:
Положительное питание Холла 5 В
Ха сигнал Холла
Сигнал Холла Hb
Сигнал Холла Hc
Земля Холла Минус
Электропроводка:
Разъем управления для SET:
1. Методы подключения управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам Напряжение 5 В и более высокая скорость GND.
2. Способы подключения управления двигателем: элемент управления также можно подключить к блоку управления MCU, к GND в одном направлении, затем к 5 В в одном направлении.
3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию по запросу клиента.
Входы сигнала Холла для Холла:
Показана схема подключения, одна соответствует HA, HB, HC и на двигателе, питание 5 В. источник питания, подключенный к двигателю, сигнализирует положительный, отрицательный сигнал источника питания GND в моторный зал.
Примечание: из-за разных производителей двигателей, поэтому железнодорожная линия в зале не обязательно следует линии на плате, чтобы Сопоставьте порядок, пожалуйста, отрегулируйте его, пожалуйста, родители, которые обращают внимание! Если порядок линий неправильный, не запускается должным образом, ток или другие явления не открываются, принудительное использование платы привода сгорит!!!
Плата драйвера двигателя Вход питания постоянного тока 12–36 В, VCC положительный источник питания, источник питания GND отрицательный.
Способы электропроводки: бесщеточный двигатель постоянного тока на три линии, соответствующие MA / U, MB / V, MC / W.
Советы:
Если вы используете мощность менее 60 Вт без дополнительного радиатора, обязательно добавьте более 60 Вт.
Ребра радиатора повышают производительность, не снижая слишком высокую температуру, они будут светиться постоянно повреждать! Размер радиатора может быть следствием работы в плохих условиях (рекомендуемая площадь охлаждения более 200 квадратных сантиметров)! При установке радиатора обратите внимание на изоляцию задней части модуля 6 MOS-трубки, отсутствие изоляции прилипнет к приводному диску и навсегда повредит его! Я предлагаю добавить изоляционную пленку с обеих сторон изоляционного листа и термопасту!
В комплект входит:
1 контроллер бесщеточного двигателя 12–36 В, 500 Вт
