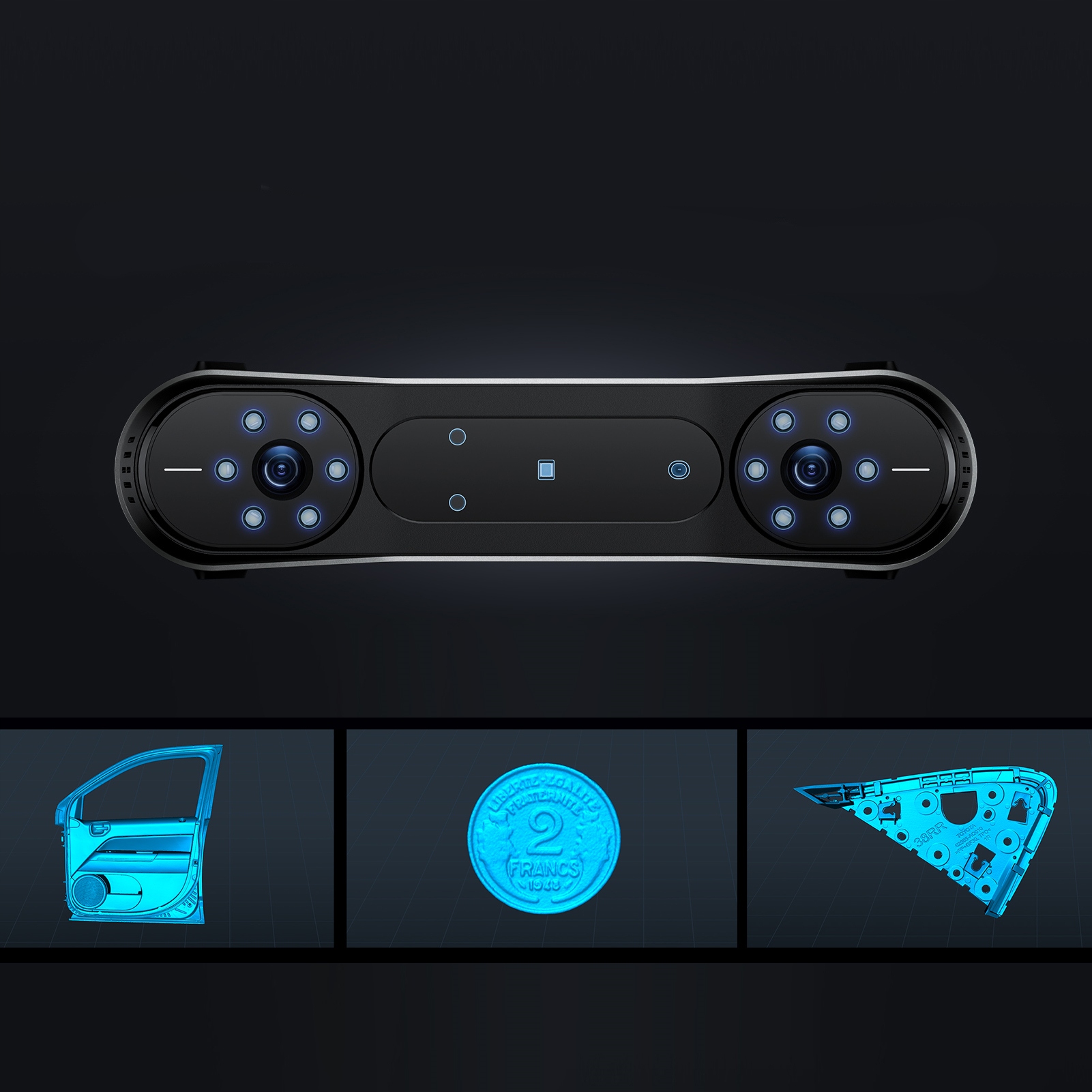

2X 3D-сканер CREALITY CR-Scan Raptor

CR-Scan Raptor объединяет инновационную комбинацию источников синего лазера и инфракрасного света, обеспечивающую сканирование малых, средних и крупных объектов, что может удовлетворить потребности различных сценариев промышленного 3D-сканирования.

Особенности и преимущества

• Легкий и компактный
• Точность до 0,02 мм
• Сочетает в себе лазер синего света и лампу; NIR
• Скорость сканирования до 60 кадров в секунду
• Расширенные алгоритмы

Точность измерения синими лазерными линиями

7 синих параллельных лазерных линий Точность на метрологическом уровне, точность в режиме лазерного сканирования может достигать до 0,02 мм. 7 параллельных синих лазерных линий обеспечивают точное сканирование деталей, одна лазерная линия толщиной всего 0,1 мм создает более резкие и четкие края в облаках точек.

Невероятной точности способствуют и другие факторы:

►Усовершенствованный алгоритм температурной компенсации повышает температурную стабильность и, следовательно, обеспечивает высочайшую точность.

► Высокопроизводительная структура позволяет выполнять 3D-сканирование как вблизи, так и вдали, а также обеспечивает высокую стабильность при высоких и низких температурах. Это связано с 20-мм объективом с большой глубиной резкости, объективом с низкой дисторсией (с дисторсией < 5‰), стеклянным объективом с 9 линзами и металлическим корпусом и байонетом объектива.

Структурированный инфракрасный свет для сканирования без маркеров или сканирующих спреев

Raptor CR-Scan использует 3D-изображение с функцией Speckle-Matching, что означает, что маркеры не требуются для быстрого сбора данных даже на детализированных деталях и сложных заготовках.

Даже без использования сканирующего спрея вы можете легко сканировать автомобили, автомобильные детали, шины и другие черные предметы и металлические детали.

Сочетание синего и белого света

Хотя синий свет обеспечивает дополнительный свет для сканирования лазерных линий, белый свет увеличивает яркость цветных текстур.

Впечатляющая скорость

Благодаря впечатляющей скорости сканирования до 60 кадров в секунду синим лазерным светом и скорости сканирования NIR до 20 кадров в секунду можно получать сканы с высоким разрешением и мельчайшими деталями при молниях. скорость.

Алгоритм определения лица и тела

Режим «Лицо и тело» предлагает уникальный алгоритм сопоставления лица для лучшего захвата деталей. С помощью CR-Scan Raptor можно отсканировать все тело человека всего за 2 минуты.

Дополнительные функции

• 24-битное полноцветное сканирование с 12 круглыми светодиодами для точной цветопередачи,
• интуитивно понятные кнопки для простого управления, с кольцевым индикатором, отображающим состояние сканирования в реальном времени,
• плавные процессы сканирования с функциями предотвращения размытия, такими как технология One-Shot 3D Imaging (обеспечивающая естественную стабильность) или высокая скорость отслеживания,
• точная калибровочная пластина изготовлены из стеклянной подложки,
• широкий спектр применения: метрологические испытания, реверс-инжиниринг, производство автомобильных деталей, медицинская техника, производство пресс-форм, фигурок, AR/VR и многие другие.

Характеристики

Режим сканирования: синий свет (синий 7-строчный лазер) / NIR (структурированный инфракрасный свет)

Синий свет (с 7-линейным синим лазером):

• Точность: до 0,02 мм на 100 мм [1]
• 3D-разрешение: 0,02–2 мм
• Скорость сканирования: до 60 кадров в секунду
• Мин. объем сканирования: 5 мм x 5 мм x 5 мм
• Диапазон одиночного сканирования: 270 мм x 170 мм при 300 мм
• Рабочее расстояние: 150–400 мм
• Цветной дисплей: да
• Режим выравнивания: Маркер

NIR (структурированный свет) инфракрасный):

• Точность: до 0,1 мм
• 3D-разрешение: 0,1–2 мм
• Скорость сканирования: до 20 кадров в секунду
• Диапазон одиночного захвата: 930 x 580 мм при 1000 мм
• Рабочее расстояние: 170–1000 мм
• Цветной дисплей: да
• Режим выравнивания: маркер/геометрия/текстура

Общие параметры:

• Разрешение камеры 3D-изображения: 1920x1200
• Дополнительная цветная подсветка: 12 белых светодиодов
• Улучшенное распознавание маркеров: 12 инфракрасных светодиодов
• Лазерная безопасность: класс I (безопасность для глаз)
• Кнопка: механическая
• IMU: Да
• Формат вывода: OBJ/STL/PLY
• Входное питание: 12В 2А
• Интерфейс данных: TypeC/USB3.0
• Размеры устройства: 215x50x74 мм
• Вес устройства: 372 г
• Калибровочная пластина: прецизионная стеклянная калибровочная пластина.
• Беспроводное сканирование: поддерживается вместе с будущими аксессуарами для беспроводного сканирования.
• Системная поддержка: Windows/macOS.
• Рабочая температура: от -10 °C до 40 °C.
• Рабочая влажность: 0–90 % ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ
