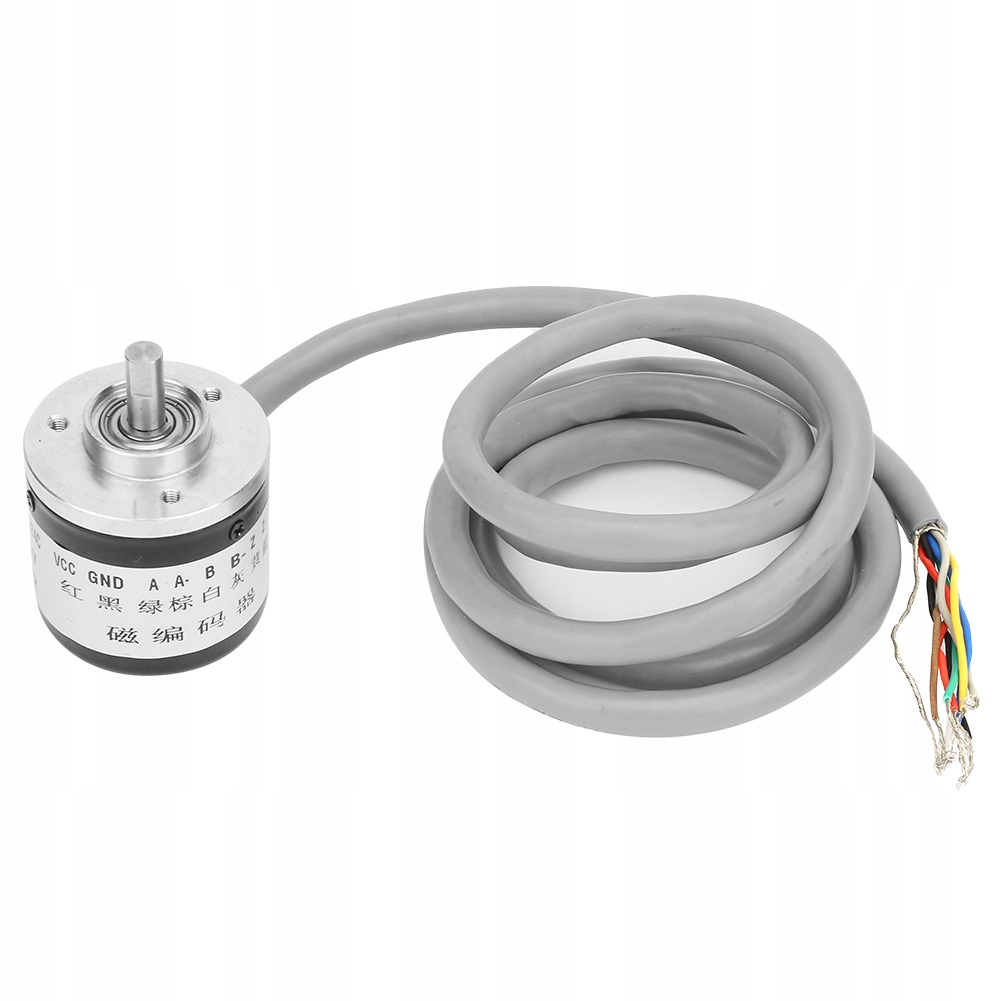

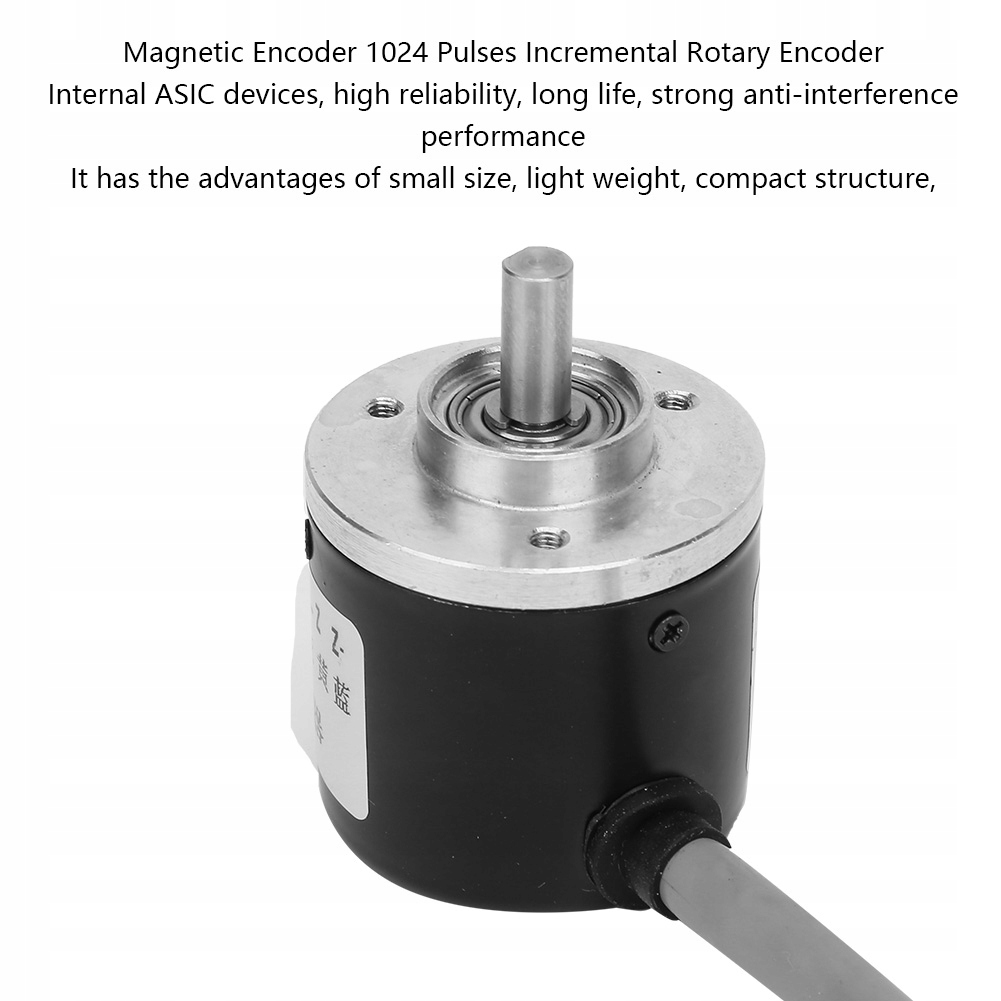

Магнитный энкодер 38 мм, 1024 импульса, инкрементный поворотный энкодер ПК

Функция:

1. Его преимущества заключаются в небольшом размере, легком весе, удобной установке и высокой эффективности.

2. Применение: подходит для интеллектуального управления различными измерениями изменения смещения, автоматической машины для замши с постоянной константой, контроллера постоянной длины, гражданского измерения высоты в масштабе человеческого тела, студенческих соревнований.

3. Внутренние устройства ASIC, высокая надежность, длительный срок службы, высокая защита от помех

4. Шпиндель из нержавеющей стали с более высокой стабильностью и защитной способностью, металлический корпус более устойчив к ударам.

5. Режим вывода: выход по напряжению, коллекторный выход, дополнительный выход, тянущий выход, длинный линейный выход, дифференциальный выход, широкий выход

Спецификация:

• Особенности:
• Он обладает преимуществами небольшого размера, легкости, компактной конструкции, простоты установки и т. д.
• Применение: подходит для интеллектуального управления различными измерениями изменения смещения, автоматической машины для постоянной обработки замши, контроллера постоянной длины, весов для измерения высоты человеческого тела, студенческого соревновательного робота и т. д.
• Внутренние устройства ASIC, высокая надежность, длительный срок службы, высокая защита от помех
• Нержавеющая сталь шпиндель с более высокой стабильностью и защитными свойствами, металлический корпус более устойчив к ударам.
• Режим вывода: выход по напряжению, выход коллектора, дополнительный выход, тянущий выход, длинный линейный выход, дифференциальный выход, вилочный выход.
• Спецификация:
• Модель: HAJ1024
• Режим чтения: бесконтактный.
• Режим вывода: выход по напряжению, коллекторный выход, дополнительный выход, выдвижной выход, длинный линейный выход, дифференциальный выход, Расширенный выход
• Фаза выхода: a, b
• Внешний диаметр: 38 мм
• Диаметр оси: 6 мм
• Стандартная длина провода: 1,2 м
• Разрешение (импульс/вращение): 1024p/r
• Способ подключения (8 проводов):
• Коричневый провод: 5 В постоянного тока (положительный) полюс)
• Синий провод: 0 В (отрицательный полюс)
• Черный провод: (фаза)
• Белый провод: B (фаза)
• Защита сетевого кабеля: N.C (земля)
• Эффективная разница: A, B Разность фаз 90 +- 45 (1/4 +- 1/8t)
• Режим выхода: NPN Выход с открытым коллектором
• Выходная мощность: внешняя напряжение: при 30 В постоянного тока, синхронный ток: ниже 35 мА, остаточное напряжение: ниже 0,4 В (синхронный ток: ниже 35 мА)
• Выход вверх и вниз: 1 с или меньше
• Выходное напряжение управления: 5 В, сопротивление нагрузки 1 кОм
• Пусковой момент: ниже 0,9 мин.м
• Момент инерции: 1 x 10-6 кг. M2 (менее 600 имп./оборот: 3 x 10-7 кг. M2)
• Допустимая осевая сила:
• Радиальная: 30 н
• Осевая: 20 н
• Максимально допустимое количество оборотов: 6000 об/мин
• Схема защиты: Защита от короткого замыкания нагрузки, защита от обратного хода проводка
• Диапазон температур окружающей среды: Эксплуатация 10 ~ + 70 , Экономия 25 ~ + 85 (без замерзания).
• Диапазон влажности окружающей среды: 35 ~ 85 относительной влажности во время эксплуатации и технического обслуживания (без конденсации).
• Сопротивление изоляции: более 20 МОм (мегаомметр постоянного тока 500 В) заряда между корпусом и корпусом.
• Сопротивление напряжению: 500 В переменного тока, 50/60 Гц, 1 мин между всей нагрузочной частью и корпусом.
• Вибрация (долговечность): Комплексная амплитуда 10 ~ 500 Гц, 2 мм или 150 м/с2.
• Удар (долговечность): 1000 м/с2 3 раза в направлениях X, Y и Z.
• Материал: свинцовый сплав, алюминий CIAA.
• Кабель Длина: 1,2 м/3,9 фута.
• Список комплектации:
• 1 кодировщик.
