Шаговый двигатель 3NM Nema23 57 мм с драйвером

Описание

Наш комплект шагового двигателя отличается высоким крутящим моментом 3,6 Нм, обеспечивая высокую движущую силу в различных приложениях. Простота программирования обеспечивает эффективную и стабильную работу, что делает его пригодным для устройств промышленной автоматизации, требующих точного управления и высокой нагрузочной способности. Сочетание компактного дизайна и превосходных характеристик делает его идеальным выбором в различных областях промышленности.

Основные характеристики

Высококачественный материал: Он изготовлен из высококачественного алюминия, обработанного окислением, устойчивого к износу, ржавчине и деформации, обеспечивая длительный срок службы.

Отличные характеристики: В изделии используется новейшая специализированная микросхема управления двигателем DSP и технология векторного управления в замкнутом контуре, что устраняет проблему Потеря шагового сигнала в шаговых двигателях с разомкнутым контуром. В то же время это значительно улучшает производительность двигателя на высоких скоростях, снижает нагрев и вибрацию двигателя, увеличивает скорость и точность обработки, а также снижает энергопотребление машины.

Высокая надежность: в случае постоянной перегрузки двигателя контроллер немедленно генерирует сигнал тревоги, и его надежность такая же, как у сервопривода переменного тока. В то же время привод имеет такие функции защиты, как защита от перенапряжения, перегрузки по току, ошибки отслеживания и выхода за пределы допуска, что позволяет использовать его без каких-либо проблем.

Эффективная функция: контроллер обеспечивает векторное управление с обратной связью, обеспечивая высокий крутящий момент двигателя и повышая эффективность работы. Функция последовательной связи и регулируемая конструкция тока и деления, наклона сигнала и логики вывода сигналов тревоги еще больше улучшают программируемость этого продукта, позволяя легко настраивать его в соответствии с фактическими условиями эксплуатации, упрощая процессы и снижая затраты.

Компактная конструкция: двигатель и контроллер компактны и легки, поэтому не занимают много места, что упрощает эксплуатацию и использование.

Легко чистить: имеет гладкую поверхность и простой дизайн, поэтому вам нужно только протирать регулярно вытирайте пыль сухим полотенцем.

Идеальный подарок: Это идеальный подарок для друзей, которым необходимо работать с шаговыми двигателями и контроллерами с обратной связью, обеспечивая им комфорт в работе.

Подробнее

Светодиодный индикатор: Если изделие работает правильно, индикатор светится зеленым. В случае неисправности индикатор загорается красным, что позволяет быстро отслеживать рабочее состояние и принимать соответствующие меры.

Длинные кабели двигателя и энкодера: их длина составляет 9,84 фута (3,9 м), что обеспечивает больше положений для использования и большее удобство использования.

Применение

Подходит для электронного оборудования, такого как дозирующие машины, деревообрабатывающие станки, сварочные аппараты, отвертки, машины для поверхностного монтажа, упаковка, гравировальные станки и т. д.

Спецификация

Материал: Алюминий

Цвет: Синий, Черный

Процесс: Окисление

Стиль: Современный

Форма: Прямоугольник

Контроллер

Модель контроллера: HBS57

Напряжение: постоянный ток 24–60 В

Максимальный пиковый ток: 5 А

Делление: 200–51200 имп/мин

Частота импульсной характеристики: 200 кГц

Метод охлаждения: естественное охлаждение

Сопротивление изоляции: 500 МОм

Входной сигнал: импульсный+направленный, двойной импульс (Дифференциальный)

Ток логического входа: 1–16 мА

Рабочая температура: 0–50 °C/32–122 °F

Влажность: 40–90 % относительной влажности

Вибрация: 10–55 Гц/0,15 мм/0,01 дюйма

Температура хранения: -20 ~ 65℃/-4 ~ 42,8℉

Двигатель

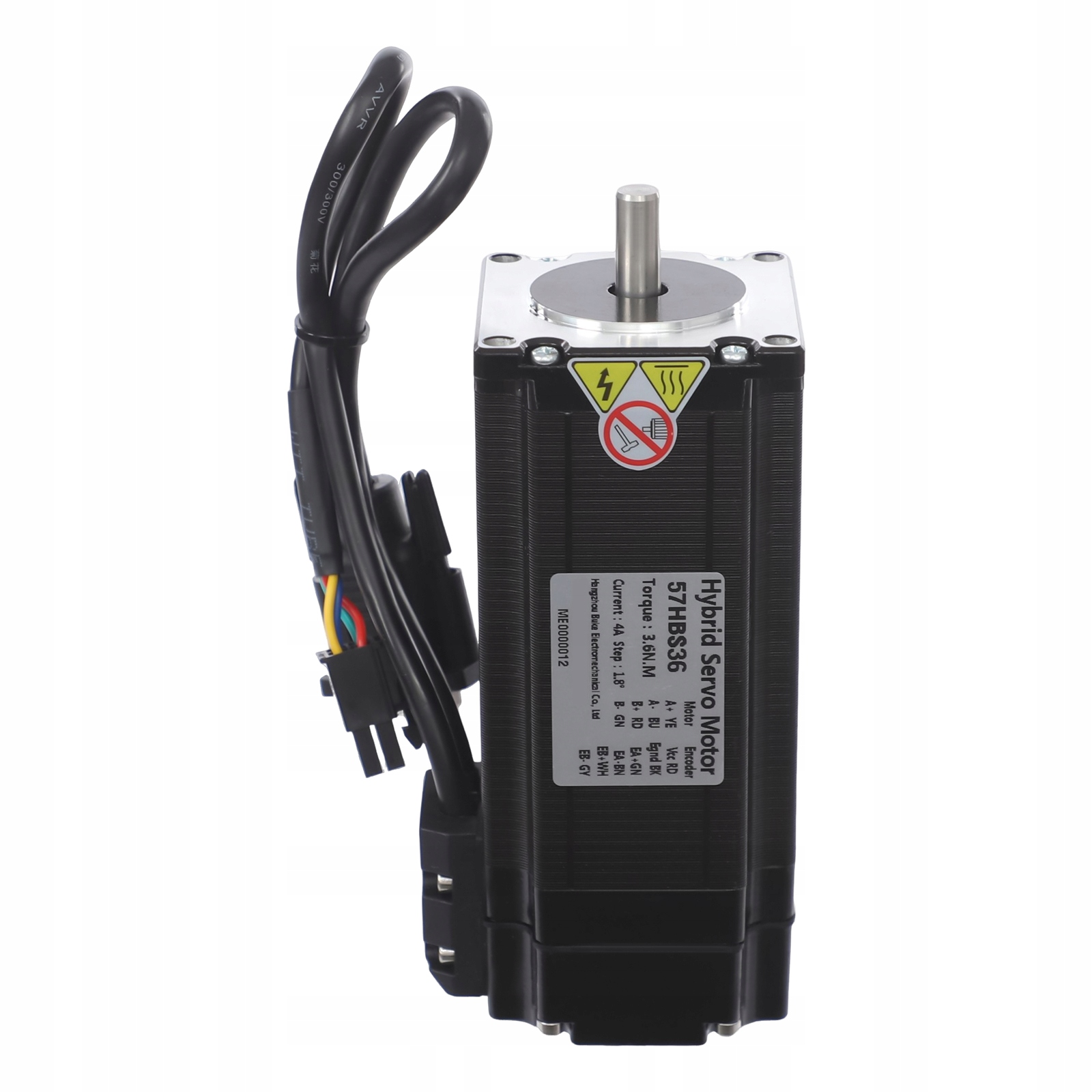

Модель двигателя: 57HBS36

Угол шага: 1,8° ±5%

Фаза: 2 фазы

Номинальный ток: 4,0 А

Сопротивление: 0,86 Ом ± 10 %/фаза (при 20 ℃/68°С) ℉)

Индуктивность: 3,6 мГн ± 20 %/фаза (при 1 кГц, 1 ВСКЗ)

Удерживающий момент: 3,6 Нм

Изоляция: B

Инерция ротора: 800 г/см²

Длина кабеля двигателя: 3 м/9,84 фута

Длина кабеля энкодера: 3 м/9,84 фута

Длина оси D: 21 мм/0,82 дюйма

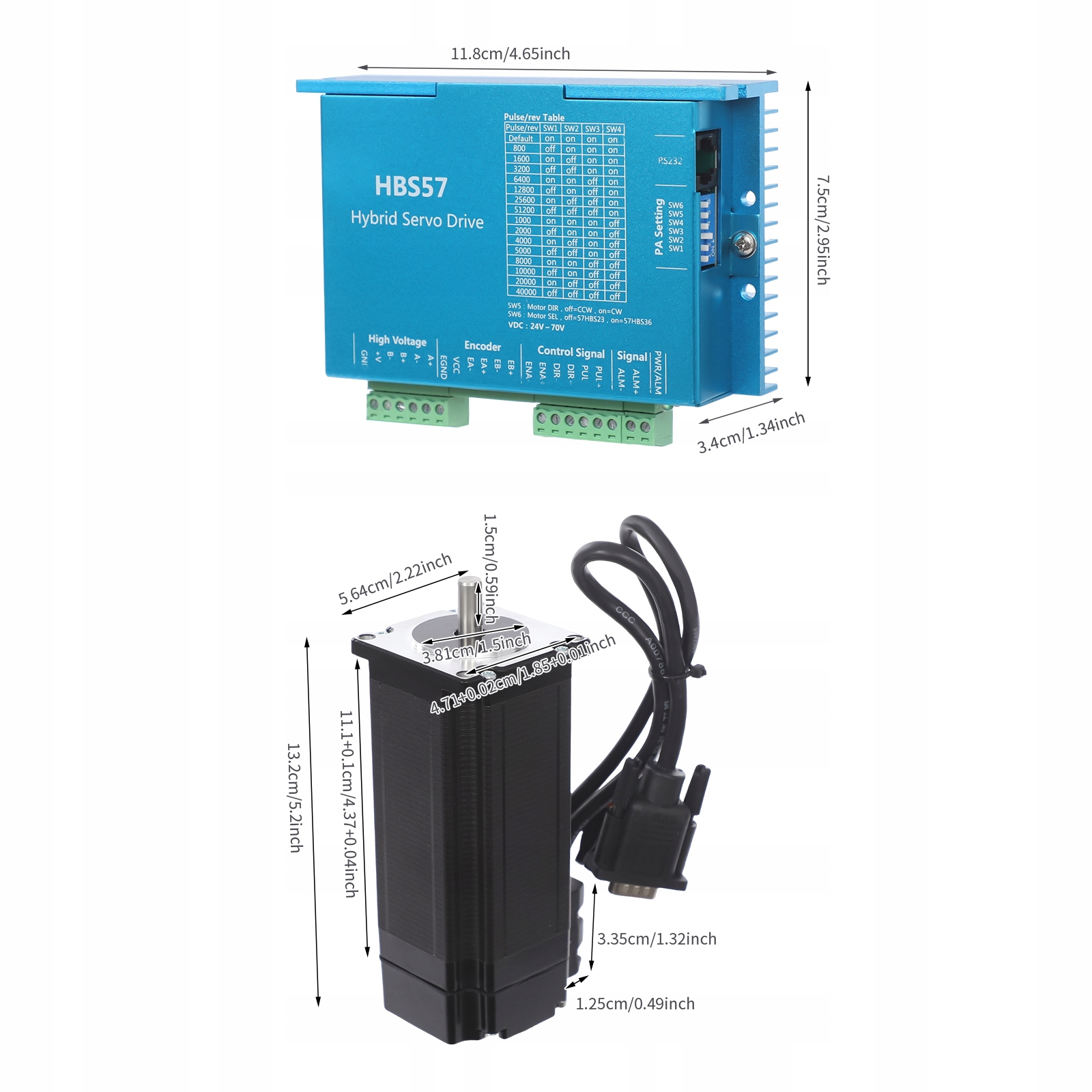

Размеры контроллера: 118*75*34 мм/4,65*2,95*1,34 дюйма

Размеры основного корпуса двигателя: 132*56,4*56,4 мм/5,2*2,22*2,22 дюйма

Размеры упаковки: 26,5*20,5*13 см/10,43*8,07*5,12 дюйма

Вес брутто: 2,6 кг/5,73 фунта

Вес нетто: 2,47 кг/5,45 фунта

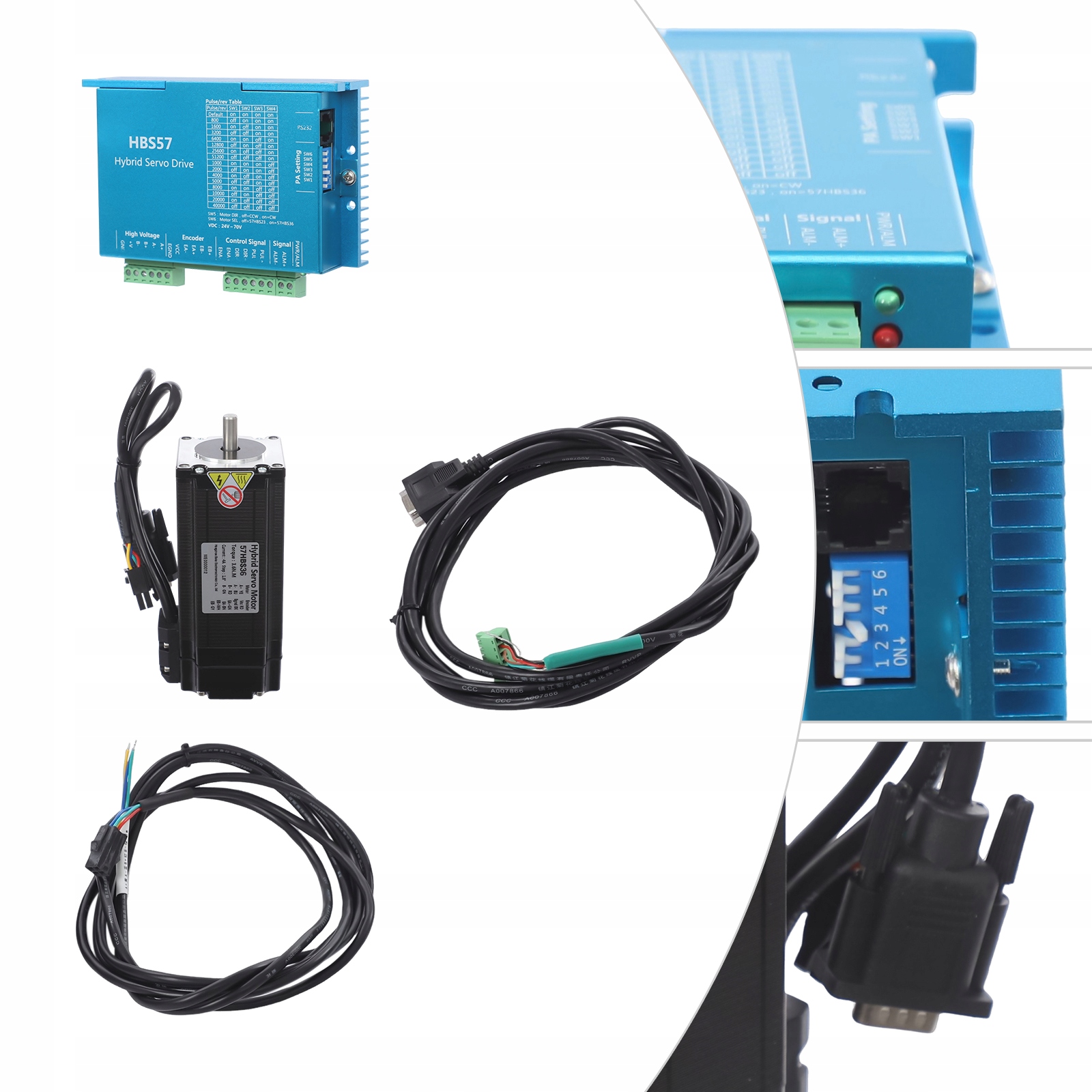

Содержимое упаковки: 1 контроллер

1 двигатель

1 кабель двигателя

1 x кабель кодера

Примечания

1. Обратите внимание, что этот продукт не является водонепроницаемым, маслостойким или пыленепроницаемым.

2. Убедитесь, что напряжение и ток источника питания соответствуют требованиям контроллера и двигателя во время использования, чтобы избежать повреждения оборудования из-за перенапряжения или перегрузки по току.

3. Подключите провода двигателя и контроллера правильно, чтобы избежать неисправностей, вызванных коротким замыканием или обратным подключением.

4. Установите параметры контроллера разумно в соответствии с фактическими потребностями для достижения более высокой производительности и эффективности.

5. Прежде чем сделать заказ, внимательно проверьте параметры и размеры данного товара.

6. Пожалуйста, учитывайте небольшую разницу в цвете из-за вспышки и погрешности измерения вручную в 1-3 см. Прежде чем разместить заказ, убедитесь, что это не станет для вас проблемой.
