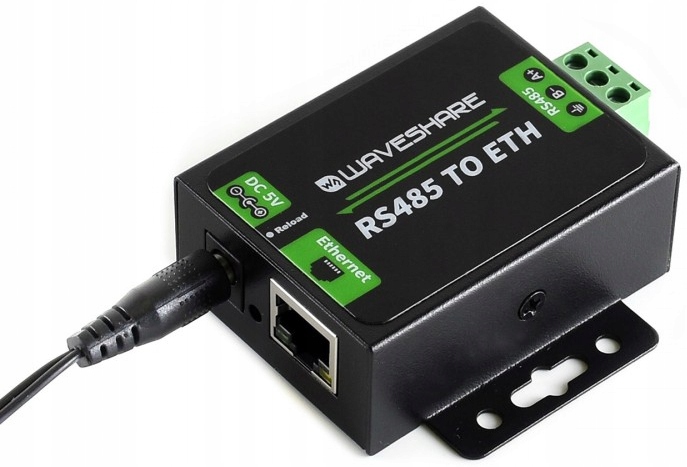

rs485 конвертер на Waveshare Ethernet

rs485 конвертер на Waveshare Ethernet - это универсальное устройство, которое позволяет интегрировать сеть Ethernet с интерфейсом RS485. Оснащенный 32-разрядным процессором Arm M0 M0, обеспечивает быструю и эффективную работу. Поддерживает интерфейс Ethernet со скоростью 10/100 Мбит/с в Auto-MDI/MDIX, устраняя необходимость в специальных кабелях. Благодаря возможности настройки скорости RS485 (600BPS ~ 230,4KBPS) и поддержки для различных параметров прихода, преобразователь будет работать в широком диапазоне приложений. , Client TCP, сервер UDP, клиент UDP и клиент HTTPD (GET и POST), обеспечивая гибкую адаптацию к различным требованиям связи. Конфигурация преобразователя может проходить через веб -сайт, в командах, последовательном или сетевом протоколе. Кроме того, он поддерживает персонализированное «сердцебиение» и регистрационные пакеты, обеспечивая постоянный мониторинг соединения и идентификацию устройств в сети

Благодаря поддержке протокола, аналогичному RFC2217, преобразователь позволяет общаться с устройствами, последовательные настройки которых могут измениться. Механизм Keepalive и возможность перезапуска через определенное время (без данных) обеспечивают долгосрочную стабильность соединения. Поддержка DHCP и DNS позволяет автоматически получить IP -адрес, а функция восстановления настройки завода позволяет быстро восстановить параметры по умолчанию. ESD и перенапряжение, повышение надежности и долговечности оборудования. Преобразователь может быть включен на напряжение 5,0 ~ 7,0 В, а его энергопотребление меньше 1 Вт. Компактный дизайн и комплексные параметры конфигурации делают конвертер RS485 на Waveshare Ethernet идеальным решением для промышленных и домашних приложений, что требует надежной связи между Ethernet и RS485

Особенности:

• Процессор ARM M0 32-битный, быстрый и эффективный
• Интерфейс Ethernet 10/100M Auto-MDI/MDIX, независимо от выпуклого кабеля или простого
• Настраиваемая скорость RS485 (600BPS ~ 230,4KBBS), поддерживает пять вариантов проверки паритета: недостаток, странность, паритет, марка, пространство
• Доступные режимы работы: TCP -сервер, клиент TCP, Client, Space
• , UDP -сервер, клиент UDP, клиент HTTPD (Get и Post Service)
• Настраивается через веб -сайт, в командах, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован с вашим собственным программным обеспечением.
• поддерживает персонализированные пакеты «сердцебиение», обеспечивая реальное соединение и активно загружать данные с датчиков
• Поддерживает персонализированные регистрационные пакеты, автоматическая передача пакета регистрации в качестве идентификатора после создания Соединение, которое позволяет вам различать различные устройства
• Поддерживает персонализированный веб -сайт, позволяет пользователю настроить страницу конфигурации модуля

• Поддерживает отчет, аналогичный RFC2217, обеспечивая связь с устройствами, последовательные настройки которых (скорость, биты данных и т. Д.) могут изменить
• Механизм Keepalive, обнаруживает сломанное соединение, автоматическое повторное комбинацию
• поддерживает перезапуск через некоторое время (без данных), обеспечивает длительное стабильное соединение, настраиваемое время перезапуска
• поддерживает доменные имена DNS, настраиваемый сервер DNS
< LI> поддерживает DHCP, автоматический IP или статический IP
• Программное обеспечение может быть обновлено через сеть
• Восстановление настройки заводских настроек с помощью программного обеспечения и/или оборудования
• MAC -адрес по умолчанию, который можно настроить
• Программное обеспечение: программное обеспечение для настройки модуля, инструмент тестирования TCP/UDP, программное обеспечение VCOM для виртуальных последовательных портов
• Примеры кода: хост -компьютер (сокет), VB, C ++, Delphi, Android, iOS и т. Д.

Технические данные:

- Производитель: Waveshare

- источник питания: 5,0 ~ 7,0 В (рекомендуется 5V)

- Рабочий ток: 150ma (@ 5v)

- Потребление энергии: <1W

- Защита раздела: защита от обратной поляризации, защита ESD, защита от всплеска

- рабочая температура: -25 ~ 75 ° C

- Температура хранения: -40 ~ 105 ° C

ethernet

- разъем: 4-контактный rj45

- Скорость связи: 10/100 Мбит/с

- Защита от интерфейса: 1,5 кВ электромагнитная изоляция

- Протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, httpd client

- Buffe TX: 6Kbyte

- RX Buffer: 4Kbyte

rs485

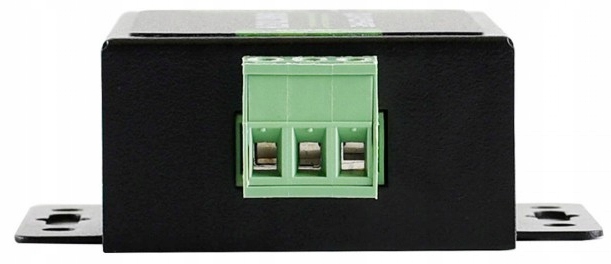

- разъем: винтовой терминал (a+, b-, gnd)

- биты данных: 5 бит, 6 бит, 7 бит, 8 бит

- Сплав сплав: 1, 2

- Квартиры: нет, нечетно, даже, марка, пространство

- Скорость передачи: 600bps ~ 230,4kbps

- буфер rx : 800byte

- Управление потоком аппаратного потока: нет

- Защита интерфейса: ESD 2KV защита

- RS485: 2,2 кОм Привлечение/вяжущие резисторы
