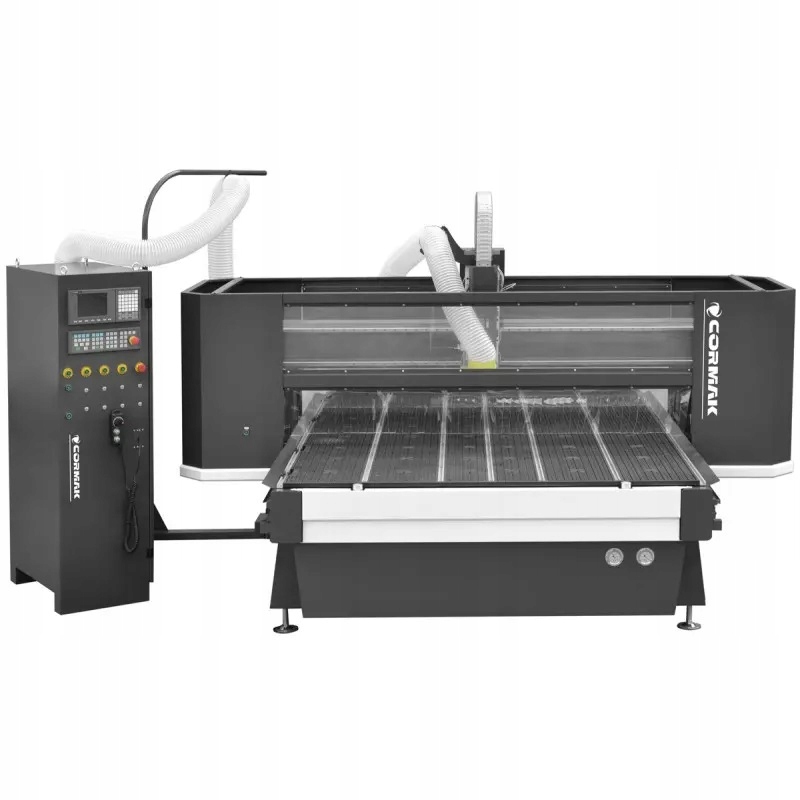

Фрезерный станок с ЧПУ ПОЛЬША IND2040

2100x4100

автоматическая смена инструмента

ФРЕЗЕРНЫЙ СТАНОК CNC C2040 IND (рабочая зона 2100 x 4100 мм) динамичный и точный фрезерный плоттер на базе комплектующих мировых производителей, оснащенный, в том числе: шпинделем HSD итальянского производства. Подходит для самых тяжелых задач, идеально подходит для промышленного производства.

Постоянный контроль качества и комплектующие, использованные в конструкции станка, гарантируют высокое качество обработки таких материалов, как: древесина, древесноподобные плиты, МДФ, OSB, ПВХ, HPL, фанера, оргстекло, дибонд, карбон, алюкобонд.

Выбирая наше предложение, вы получаете станок, отвечающий вашим ожиданиям, при разумном бюджете и поддержке на каждом этапе производства. инвестиции.

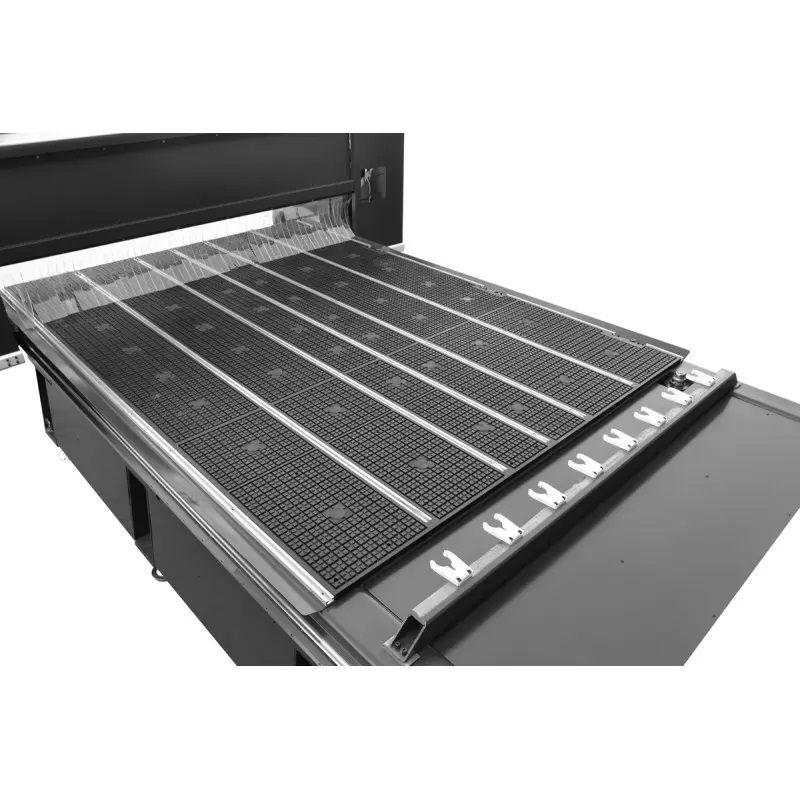

Рабочий стол

• Стол секционный с шестью независимыми вакуумными секциями, изготовленными из жестких и прочных пластин HPL, управление осуществляется непосредственно из шкафа управления,
• Каждая секция имеет отверстия, к которым через систему трубок подается вакуум от вакуумного насоса,
• Основные отверстия вакуумного стола имеют заглушки, благодаря которым можно крепить материалы различных форматов,
• Поверхность рабочего стола покрыта сетью каналов, что позволяет равномерно распределение вакуума по всей площади,
• Имеет пазы, позволяющие также закрепить материал вручную,
• Стол оснащен бортиками по двум осям! Пневматические позиционеры, позволяющие всегда размещать материал в одном и том же месте.
• Линия плоттеров IND оснащена усиленным, массивным промышленным рабочим столом.
• Пневматические позиционеры, позволяющие всегда размещать материал в одном и том же месте.

Шпиндель

• Бесщеточный шпиндель от известного производителя высокого класса мощностью 9 кВт, с питанием от инвертора, с защитой от перегрузки.
• Электрический фрезерный шпиндель оснащен инновационной системой воздушного охлаждения.
• Настраивается на автоматическую смену инструмента, что сокращает время обработки за счет исключения простоев, связанных с ручным резцом. изменение.
• Автоматизация позволяет использовать все инструменты в производственном процессе без необходимости калибровки и остановки производственного цикла.

Привод

• Энергосберегающие высококлассные сервоприводы переменного тока YASKAWA, управляемые цифровым контроллером, обеспечивают превосходное качество обработки при сохранении высоких рабочих скоростей в определенных направлениях.
• Бесщеточные серводвигатели переменного тока, приводящие в движение оси X и Y, передают привод через высококлассные планетарные редукторы.
• Ось Z, где точность позиционирования имеет решающее значение, приводится в движение усиленным шариковым винтом.
• Ворота перемещаются по осям X и Y с помощью направляющих планок HIWIN и косозубых зубчатых передач, гарантирующих многолетнюю безотказную работу и изготовленных из высококачественной закаленной и отпущенной стали.
• Профессиональные трапециевидные рельсы HIWIN, используемые во всех осях, проходят контроль соответствия и процедуры испытаний проводятся на каждом этапе сборки.

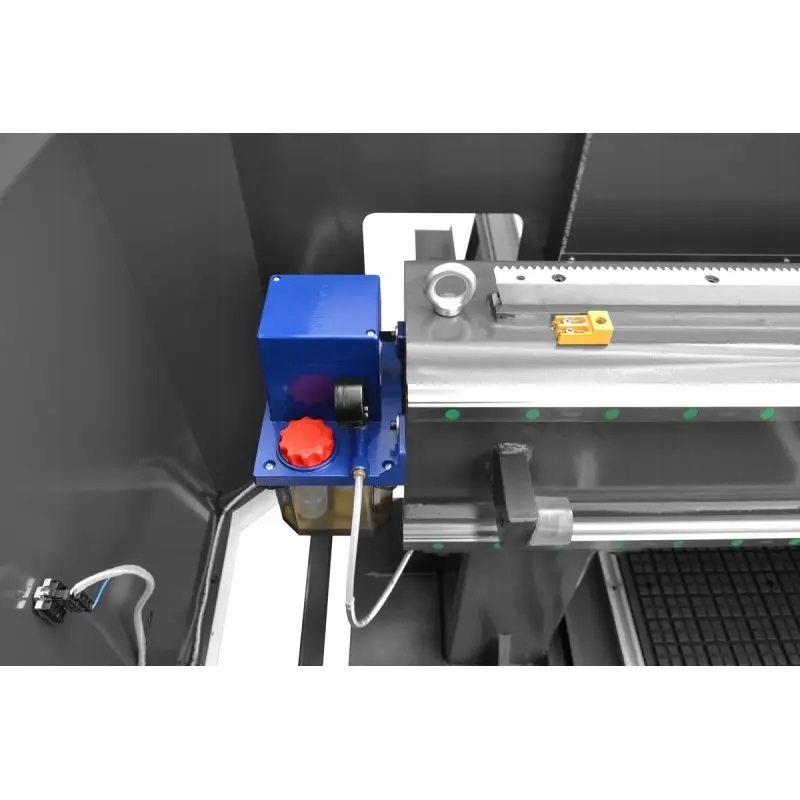

• Централизованная, не требующая обслуживания система смазки важнейших подвижных элементов: кареток и ШВП. Это экономит время и защищает важные движущиеся компоненты.

Конструкция

• Конструкция раздвижных ворот изготовлена из чугуна, что обеспечивает невероятную жесткость и очень хорошо поглощает вибрации, возникающие во время обработки.
• Жесткая конструкция стола, изготовленная из ребристой стали, устраняет вибрации во время производственного процесса.

Инструментальный магазин и датчик измерения инструмента

• Станок оснащен 12-позиционным линейным инструментом магазин, комплект конусов ISO30 и втулок ER32.
• В комплект входят держатели ISO30 и втулки для монтажного инструмента с размерами:

  1/2" - 6 шт.; 1/8" - 2 шт.; 3-4мм – 2 шт; 5-6мм – 4 шт; 7-8мм – 2 шт; 9-10мм - 2 шт.

• Каждый фрезерный станок с ЧПУ оснащен прецизионным датчиком высоты инструмента по оси Z, что исключает время на корректировку измерений после каждой смены инструмента.

Программное обеспечение, ПРОМЫШЛЕННОЕ УПРАВЛЕНИЕ:

• Управление станком осуществляется с помощью промышленного контроллера SYNTEC, как в крупных обрабатывающих центрах. В комплект контроллера входят: манипулятор и ЖК-дисплей.
• Опционально новейшее программное обеспечение UCanCAM V12 на польском языке (программное обеспечение позволяет импортировать файлы из Corel, Autocad и т. д. Импорт/экспорт файлов, текстовый редактор и ввод и многие другие функции)
• Программное обеспечение позволяет быстро и легко проектировать элементы, которые затем программа преобразует в так называемый G-код. Также возможен импорт готовых файлов из других программ.

Вакуумный насос и вытяжная лапка

• Новое поколение вытяжных крышек позволяет быстрее и эффективнее работать с вытяжкой.
• Использование вакуумного насоса значительно увеличивает усилие прижима обрабатываемых деталей на столе станка, благодаря чему материал не перемещается.
• Дополнительный вакуумный насос - 7,5 кВт (макс. -440). мбар)
• 6 независимых вакуумных секций

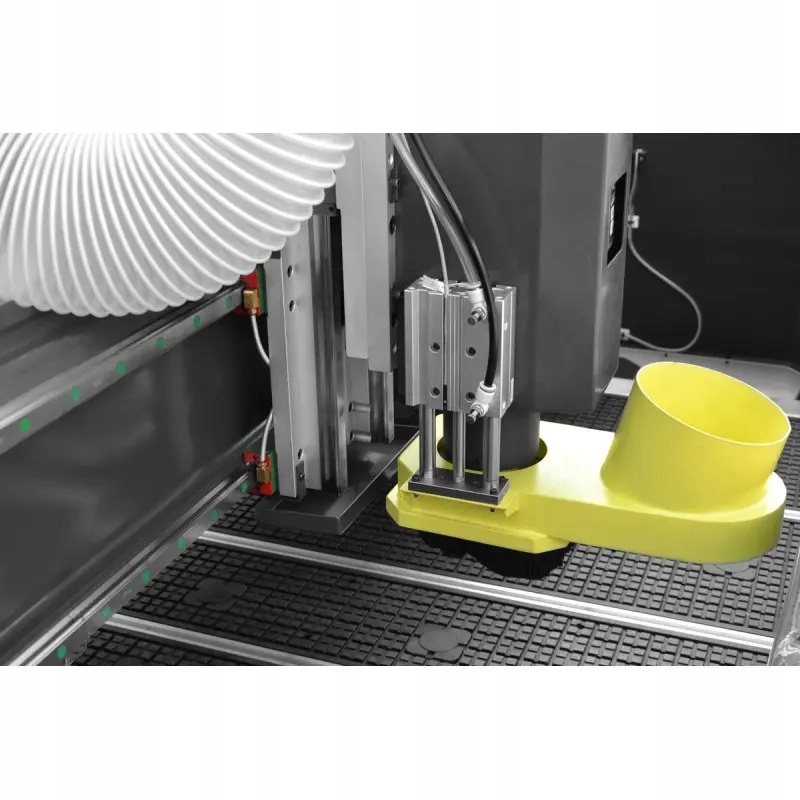

• Пневматически перемещаемая ножка экстрактора, расположенная рядом со шпинделем, позволяет подключать любые устройства удаления стружки, обеспечивая чистоту обработки, безопасность и в то же время сохраняя точность работы

Технические параметры

• Рабочая площадь: 2100х4100 мм
• Ось Z: 300 мм
• Конструкция: Рукоятка – чугун/стол – сварная сталь
• Приводы: гибридные серводвигатели (AC LEADSHINE) 1500Вт
• Стол: гибридный
• Мощность шпинделя: 9 кВт
• Редуктор: Shimpo
• Частота вращения шпинделя: от 6000 до 24000 об/мин
• Электропитание: 400 В, сжатый воздух мин. 8 бар
• Точность повторного позиционирования: 0,01 мм
• Линейный подшипник: трапециевидные рельсы, каретки Hiwin
• Зажим материала: вакуумный, гибридный
• Насос: вакуумный 7,5 кВт, 8 независимых секций вакуумный (опция)
• Программное обеспечение: UCanCAM V12 на польском языке (опция)

Машина оснащена функцией запоминания последнего пути G-кода. В случае сбоя или перерыва в подаче электроэнергии он начинает работать с последней точки без потери времени и материала.

Мы предлагаем станки с настоящим сертификатом CE EU DTR, сертифицированным лучшими в ЕС.

Выбирая бренд CORMAK, вы выбираете точность обработки и длительный срок службы, душевное спокойствие и безопасность для себя или своих сотрудников.

Мы не ищем сторонние компании, у нас есть собственный сервис (гарантийное/послегарантийное обслуживание/обучение/запуск/презентация станков) в нашей штаб-квартире CORMAK
