Цифровой осциллограф Hantek6022BE USB для ПК

Осциллографы серии Hantek6000 — это цифровые осциллографы, работающие в режиме реального времени. Использование очень популярного интерфейса USB позволяет наблюдать формы электрических сигналов на экране компьютера. Привлекательная цена, технические параметры, а также дополнительные измерительные и математические функции делают его достойным внимания даже для сложных измерений.

Характеристики:

• Интерфейс связи USB 2.0, не требует внешнего источника питания (питание от порта USB).
• идеально подходит для ноутбук, работа в поле (легкий вес)
• размеры (мм): 205(Д) x120(Ш) x35(В)
• высокая эффективность: 48MS/s реальная временная выборка,
• li>
• полоса пропускания 20 МГц.
• программное обеспечение работает в операционных системах: Windows 7/8/10, Windows NT, Windows 2000, Windows XP, VISTA.
• 23 функции измерения
• li>
• возможность выполнения математических операций над сигналами (сложение, вычитание...)
• возможность сохранения сигналов: текстовый файл, jpg Графический файл /bmp, файл MS Excel/word, CSV.
• Анализ БПФ
• Совместимость с LabVIEW®

Описание математических функций:

• Сложение - прибавление СН1 СН1
• Вычитание вычитание СН1-СН2 или СН2-СН-1
• Умножение – умножение CH1 * CH2
• Деление – деление CH1:CH2 или CH2:CH1
• БПФ-анализ – спектральный анализ с использованием метода быстрого преобразования Фурье

Параметры адаптера осциллографа Hantek6022BE:

• модель: Hantek6022BE
• количество каналов: 2 канала
• полоса пропускания: 20 МГц
• входное сопротивление: 1 МОм, 25 пФ
• частота выборки: 48 Мвыб/с
• входная связь: преобразователь постоянного тока
• разрешение: 8 бит.
• входная чувствительность: 10 мВ–5 В (9 шагов).
• Точность по постоянному току: ±3 %.
• Диапазон временной развертки: 4 нс–5 кс.
>
• Защита входа: ограничивающий диод.
• Режим X-Y: да.
• EXT. вход: нет
• режимы триггера: автоматический, нормальный, одиночный
• регулировка уровня триггера: да
• источник триггера: CH1, CH2
• размер буфера: 1M
• измерения курсора: да
• математические функции: БПФ, сложение, вычитание, умножение, деление
• курсоры: частота, напряжение

Программное обеспечение:

Программное обеспечение работает со следующими операционными системами: Windows 7/8/10, Windows NT, Windows 2000, Windows XP, VISTA< /п>

Видеопрезентация продукта: https://youtu.be/2cJJ5mnDwV0

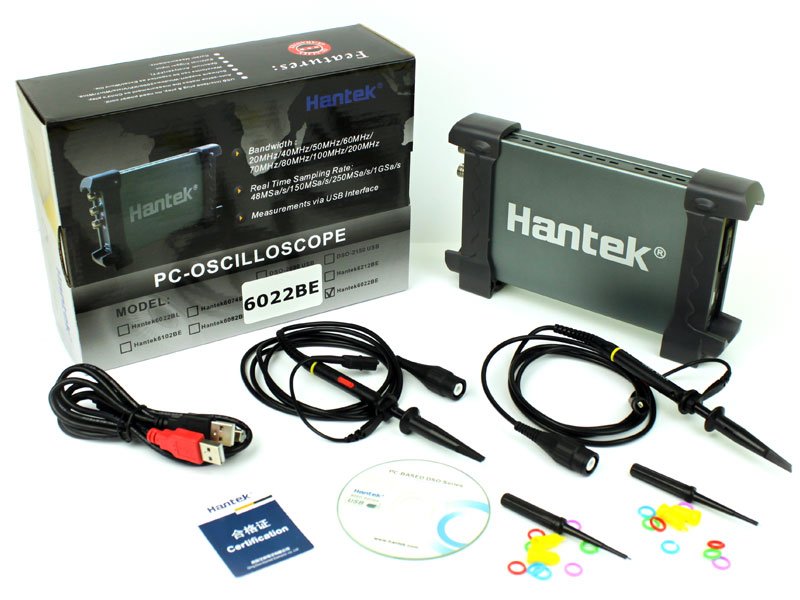

В комплект входят:

• Осциллограф Hantek6022BE х1 шт.
• Осциллографический щуп PP-80 с делителем 1:1/1:10
• USB-кабель х 1 шт.
• программное обеспечение на компакт-диске х 1 шт.
• Гарантийный талон на 24 месяца х 1 шт.
• оригинальная коробка
< /ул>
