ACS37220LEZATR-150B3 Датчик тока — модуль с датчиком тока от -150 А до 150 А
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 4
Покупая «ACS37220LEZATR-150B3 Датчик тока — модуль с датчиком тока от -150 А до 150 А» данный товар из каталога «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
ACS37220LEZATR-150B3 Датчик тока - модуль с датчиком тока от -150А до 150А, 3,3В
Описание

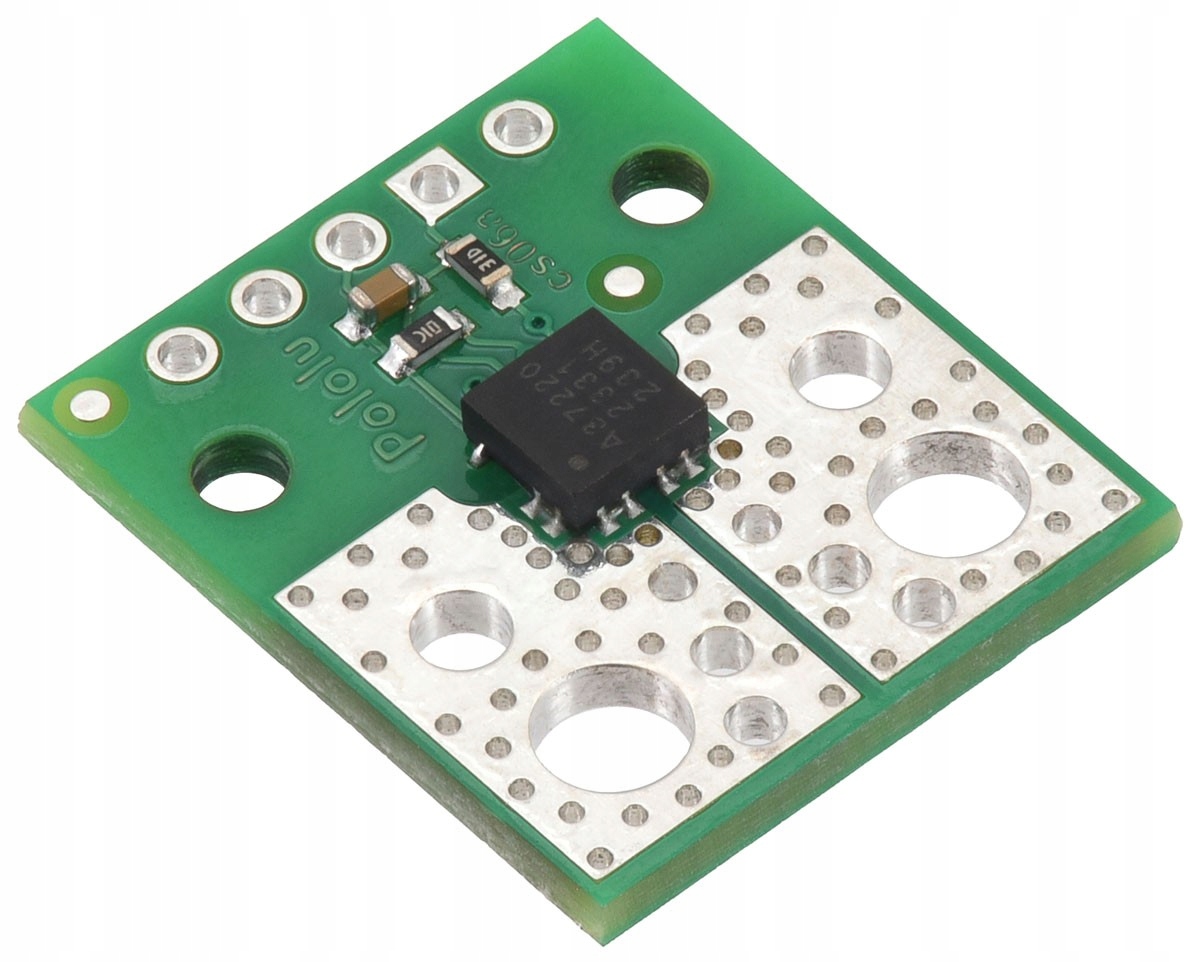

ACS37220 Датчик тока на эффекте Холла представляет собой модуль датчика тока на основе эффекта Холла, обеспечивающий электрическую изоляцию и широкую полосу пропускания 150 кГц . Благодаря очень низкому сопротивлению проводящего пути, составляющему всего 1, обеспечивается минимальные потери мощности и высокая эффективность измерения. Датчик можно разместить в любом месте цепи и использовать в приложениях, требующих гальванической развязки. Благодаря использованию дифференциального измерения Холла прибор устойчив к воздействию внешних магнитных полей, что повышает точность показаний. Датчик выдает аналоговое напряжение, пропорциональное току, что позволяет проводить измерения как постоянного тока (DC) , так и переменного тока (AC) . Модуль поддерживает напряжение питания от 3,15 В до 3,45 В, а его выход является ратиометрическим, что означает, что его центральное значение равно VCC/2 и изменяется на 8,8 мВ на каждый ампер протекающего тока. Малое время отклика делает датчик идеальным для высокоскоростных измерительных систем и мониторинга тока в реальном времени.

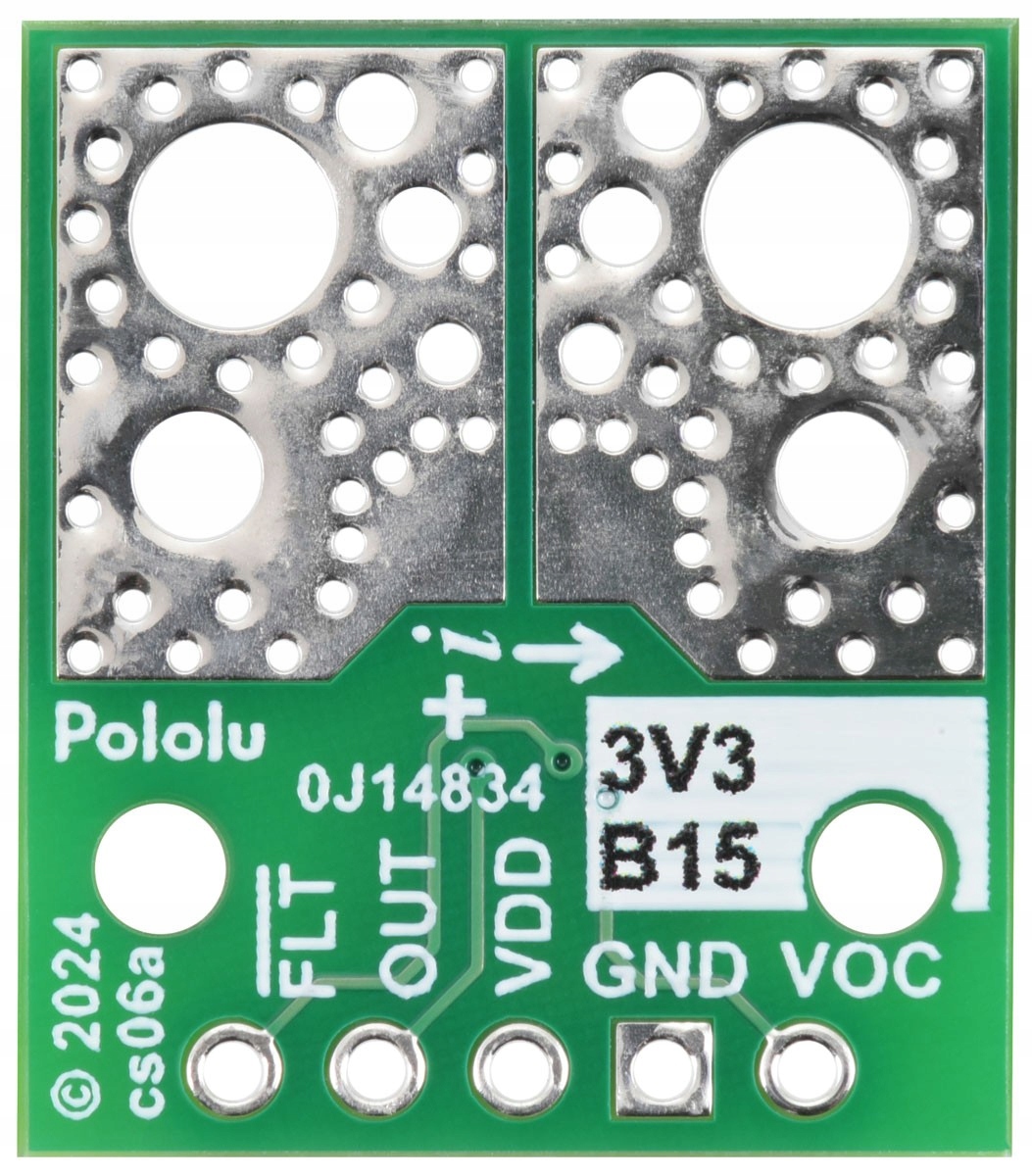

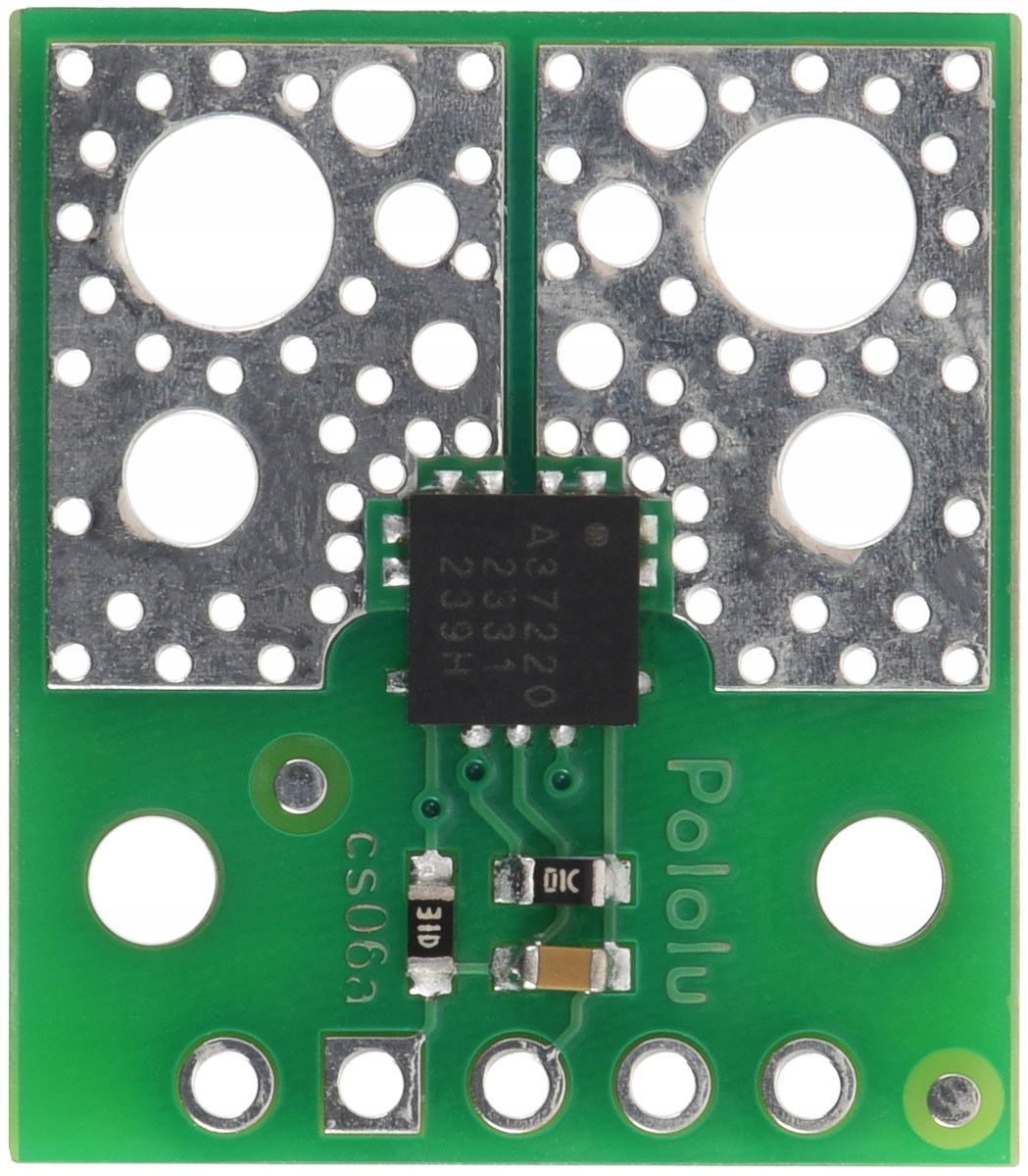

Для правильной работы датчика требуется пять соединений: входной ток (IP+ и IP-), питание логики (VCC и GND) и выход датчика (VOUT). Вывод FAULT по умолчанию подключен к VDD и переходит в низкий уровень, когда ток IP превышает установленный порог перегрузки по току в любом направлении. Этот выход сигнализирует о текущем состоянии ошибки. В модуле используется многослойная печатная плата, что обеспечивает высокую прочность и надежность. Большие монтажные отверстия позволяют подключать кабели или использовать клеммы. В качестве альтернативы также доступны отверстия с расстоянием 2,54 мм , но их использование не рекомендуется для больших токов. Благодаря высокой точности, широким возможностям монтажа и помехоустойчивости датчик применяется в энергосистемах, силовых преобразователях, системах контроля аккумуляторов и системах управления двигателями.
Свойства
- Тип датчика: Allegro ACS37220
- Диапазон измерения: до 150 А
- Технология: Эффект Холла с гальванической развязкой
- Ширина полосы пропускания: 150 кГц
- Напряжение питания: от 3,15 В до 3,45 В
- Сопротивление проводящего пути: 0,1 мОм
- Аналоговый выход пропорционален току
- Ратиометрическое выходное напряжение со средней точкой VCC/2
- Быстрое время отклика: менее 4 мкс
- Встроенная цифровая температурная компенсация
- Поддержка для постоянного тока (DC) и переменного тока (AC)
- Варианты подключения: винтовые клеммы, контакты 2,54 мм.
- Место контактов: 2,54 мм (совместимо с макетными платами).
- Размеры: 17,8 x 20,3 мм.
- Вес: 1 г.
