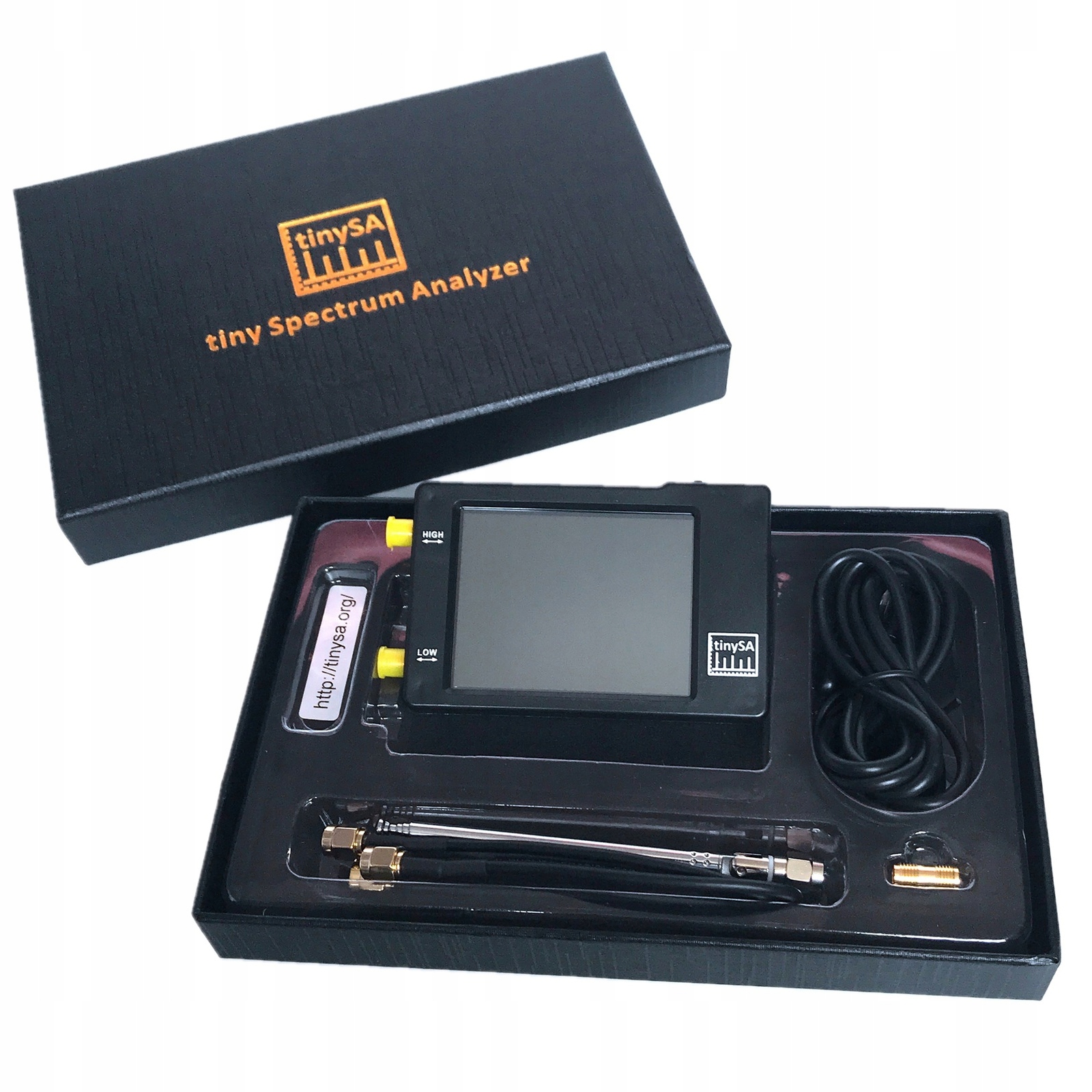

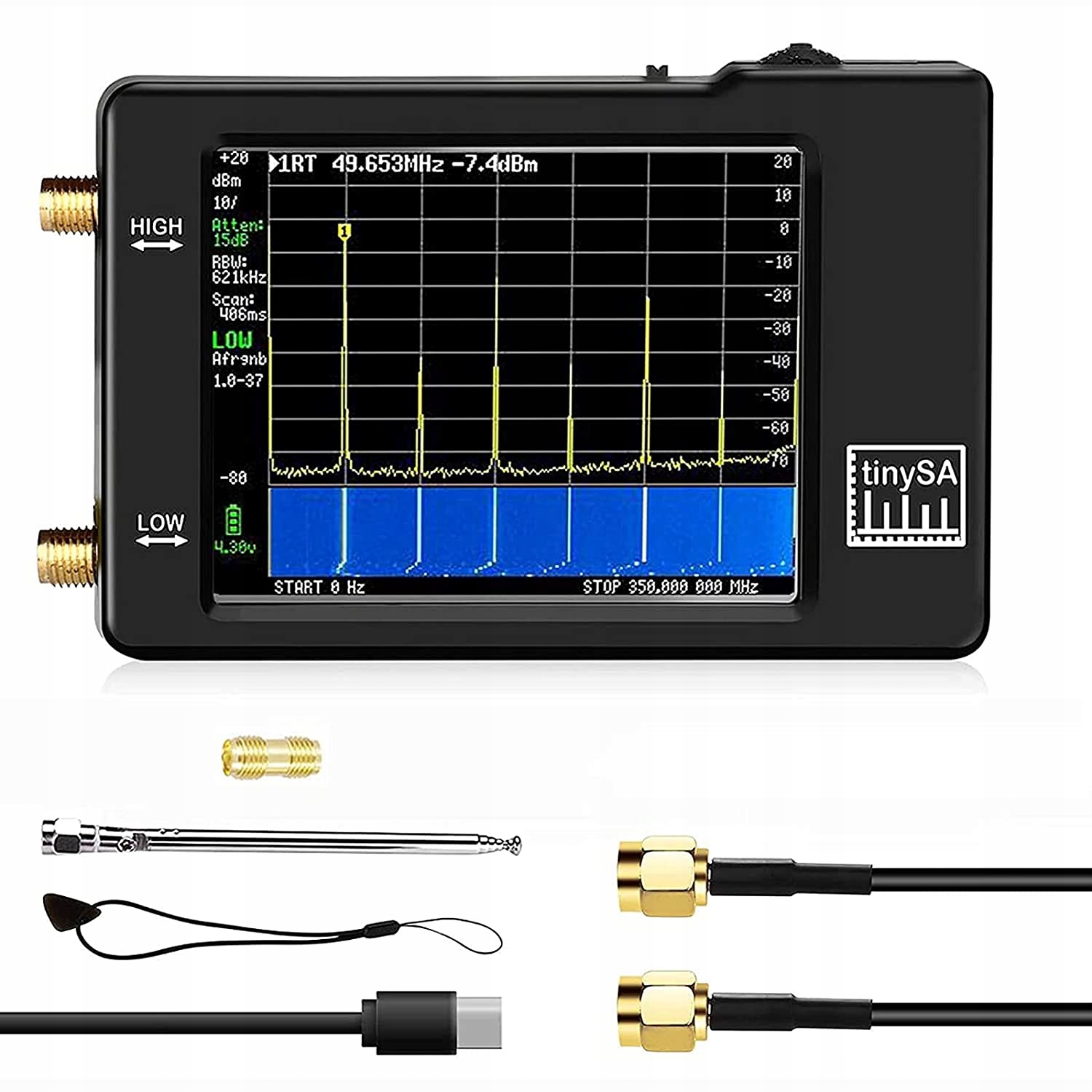

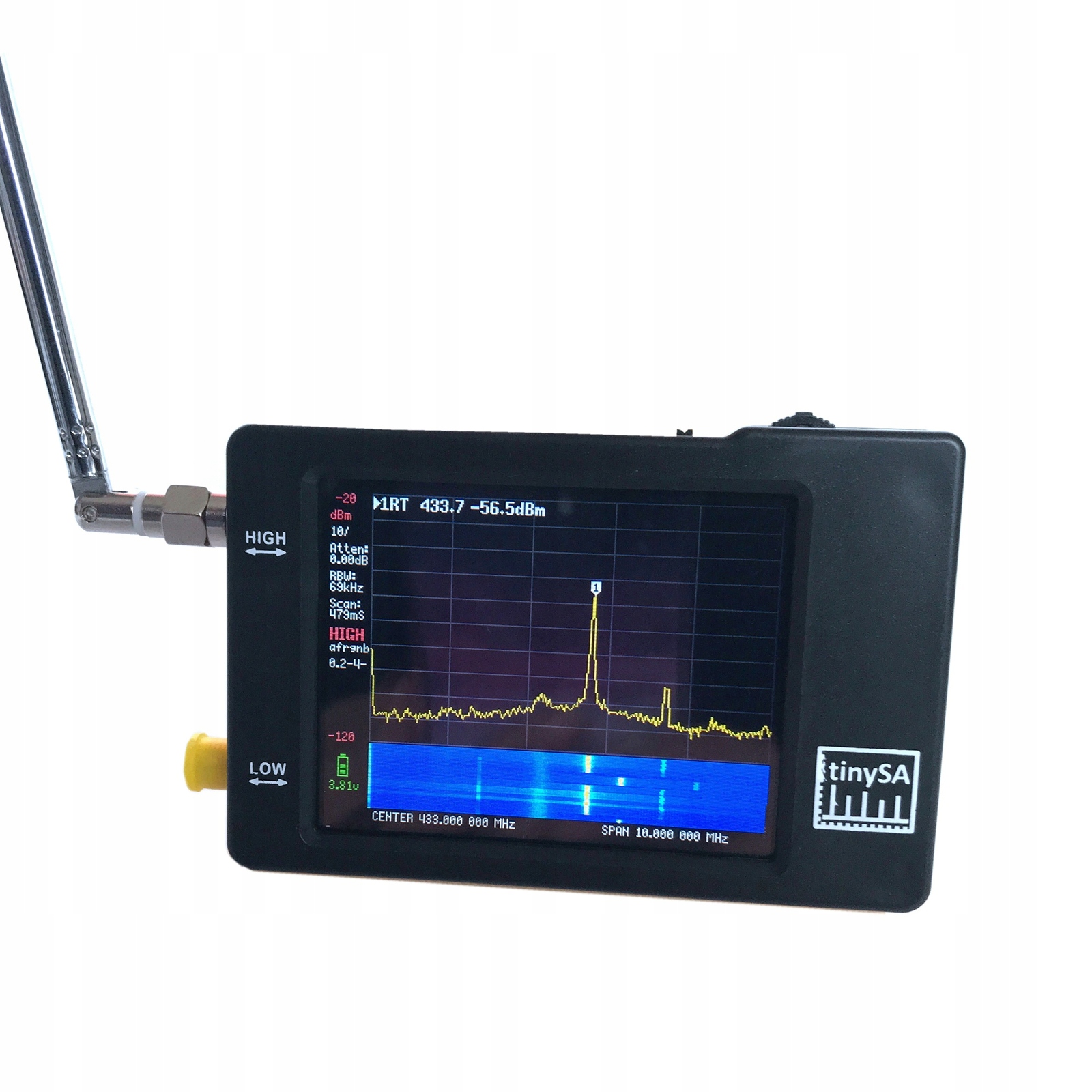

ЭКРАН Осциллографа АНАЛИЗАТОР ЧАСТОТНЫХ СПЕКТРОВ

Технические характеристики:

Пользовательский интерфейс:

*Разрешение экрана 320*240 пикселей

*Диагональ экрана 2,8 дюйма

*16 бит на пиксель RGB

*Резистивное сенсорное управление

*Управление переключателем передач

*Управление портами последовательный USB

*Дополнительный порт TTL USART (программное обеспечение еще не реализовано) на внутренней плате

*Линейный источник питания для предотвращения шума при переключении.

*Добавьте защиту порта ESD для обновления версии (V0.3.1_E)

Спецификация ввода/вывода tinySA разделена на 4 режима:

Спецификация режима низкого ввода:

* Диапазон входных частот от 100 кГц до 350 МГц.

*Входное сопротивление 50 Ом, когда входное затухание установлено на 10 дБ или более.

*Возможен ручной и ручной выбор. автоматическое ослабление входного сигнала от 0 дБ до 31 дБ с шагом 1 дБ

*Абсолютный максимальный входной уровень без ослабления 10 дБм

*Абсолютная максимальная входная мощность с ослаблением 30 дБ 20 дБм в течение короткого времени

*Точка входного захвата продуктов модуляции третьего порядка (IIP3) с ослаблением 0 дБ 15 дБм

*Точка сжатия 1 дБ при 2 дБм с ослаблением 0 дБ

*Разрешение детектора мощности 0,5 дБ и линейность по отношению к частоте /-1 дБ

*Абсолютная точность мощности уровень после калибровки уровня мощности /- 1 дБ

*Самый низкий сигнал при использовании полосы разрешения 30 кГц от -102 дБм

*Погрешность частоты равна выбранной полосе разрешения

*Фазовый шум -90 дБ/Гц при смещении 100 кГц и -115 дБ/Гц при смещении 1 МГц

*Диапазон без динамической трассировки с использованием полосы пропускания 30 кГц и разрешением 70 дБ.

*Разрешающие фильтры, выбираемые вручную. 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.

*Экранное разрешение точек измерения 145 или 290.

*Скорость сканирования более 1000 точек/секунду с использованием фильтров самого высокого разрешения.

Автоматически оптимизирует фактические точки сканирования, чтобы обеспечить охват всего диапазона сканирования независимо от выбранной полосы разрешения.

*Опция подавления передач для оценки того, генерируются ли определенные сигналы внутренне или фактически присутствует во входном сигнале

Характеристики режима высокого входного сигнала:

*Диапазон входных частот от 240 МГц до 960 МГц.

*Поскольку входной фильтр отсутствует, сильные сигналы выходят за пределы этого диапазона. от 240 МГц до 960 МГц может привести к искажению внутриполосных сигналов

*Абсолютный максимальный входной уровень без ослабления 10 дБм

*3-я точка захвата входа порядок продуктов модуляции (IIP3) со значением -5 дБм

*Точка сжатия 1 дБ при -6 дБм с ослаблением 0 дБ

*Разрешение детектора мощности 0,5 дБ и линейность в зависимости от частоты/ -1 дБ

*Погрешность абсолютного уровня мощности после калибровки уровня мощности /- 1 дБ

*Самый низкий сигнал с использованием полосы разрешения 30 кГц от -115 дБм

*Погрешность частоты равна выбранной полосе разрешения

*Динамический диапазон без следов при использовании полосы пропускания 30 кГц с разрешением 50 дБ

*Выбираемый (автоматический и руководство) фильтры разрешения 3, 10, 30, 100, 300 и 600 кГц

*Дополнительный входной аттенюатор в зависимости от частоты от 25 дБ до 40 дБ. Ошибка уровня мощности при активированном аттенюаторе увеличивается до /- 15 дБ

*Разрешение экрана для точек измерения 145 или 290.

*Скорость сканирования более 1000 точек/секунду при использовании самого высокого фильтры разрешения.

Автоматически оптимизирует фактические точки сканирования, чтобы обеспечить охват всего диапазона сканирования независимо от выбранной полосы разрешения.

Характеристики режима низкой выходной мощности:

*Синусоидальный выход с гармониками ниже -40 дБ основных гармоник

*Диапазон выходной частоты от 100 кГц до 350 МГц

*Уровень выходного сигнала можно выбирать с шагом 1 дБ в диапазоне от -76 дБм до -6 дБм.

*Дополнительная модуляция AM, узкая FM и широкая FM. или медленное переключение в выбранном диапазоне частот.

Характеристики режима высокой мощности:

*Выходной сигнал прямоугольной формы

*Диапазон выходных частот от От 240 МГц до 960 МГц

*Уровень выходного сигнала можно выбирать с переменным шагом от -38 дБм до 13 дБм

*Дополнительная узкая FM-модуляция и широкая FM-модуляция или медленная прокрутка выбираемый диапазон частот

Характеристики опорного генератора:

*Дополнительный выход прямоугольных импульсов с основной частотой -25 дБм, подключенный к высокому входу/выходу

*Частота может быть установлена ​​на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

Характеристики батареи:

*Время зарядка максимум один час от порта USB с током не менее 500 мА или зарядного устройства USB

*Работа от полностью заряженного аккумулятора не менее 2 часов
