ATLAS M-SYSTEM 3G M8/FI6.5 L200 BX

Расстояние от основания до плиты:

• минеральное основание:от 100 мм до 150 мм
• деревянное основание: от 140 мм до 190 мм

БЕСПЛАТНО!

Конструкторский карандаш входит в каждый заказ

Atlas M-System 3G — набор разъемов, предназначенных для монтажа плат (например, на стены, потолки).

➔ M8/FI 6,5 L200 BX

Самая важная информация:

✅ Продукт: M-System 3G

✔Быстрая система для крепления гипсокартона и OSB

✅Простой монтаж

✅Легкое выравнивание изгибов и неровностей основания

✅Плавная регулировка расстояния от 1 см и угла наклона

✅ Идеально для строительные шахты и чердаки

Размеры комплекта:

✅Длина шнека: 20 см

✅ Длина количество винтов: 2,5 см

✅ Длина дюбелей: 5,0 см

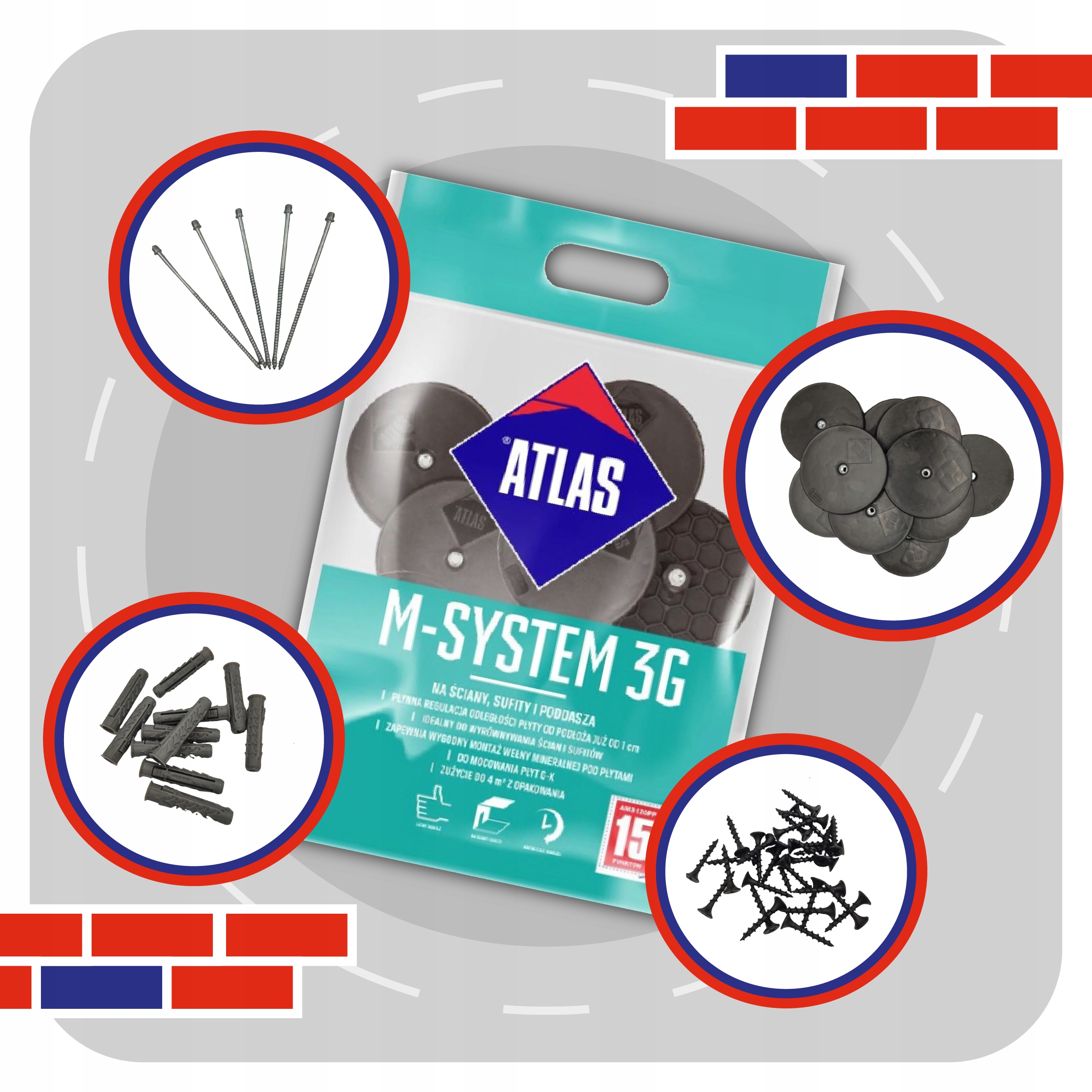

В комплект входят:

• 21 шт. пластины монтажные (полипропилен) с метрической резьбой М6/М8,
• 21 шт.винтдвух- резьба, длина 20 см.
• 21 шт.расширительные втулки пластиковые диаметром 8-12 мм,
• 84 шт. стальные. винты для крепления пластин к соединительным пластинам диаметром 3,5 мм (4 шт. на пластину),
• инструкция по сборке.

Разъемы Atlas - расход:

Расстояние подложки до платы:

• Минеральная подложка: от 100 мм до 150 мм
• деревянное основание: от 140 мм до 190 мм

Потолки (расстояние между соединителями: ширина x длина):

• 40 см x 40 см = около 3,5 м2
• 40 см x 50 см = около 4 м2
• 40 см x 60 см = около 5 м2

Стены (расстояние между соединителями: ширина х длина):

• 40 см x 50 см = около 4 м2
• 60 см x 40 см = около 5 м2
• 60 см x 50 см = около 6 м2

Чердак (осевое расстояние стропил х осевое расстояние соединителей на стропиле):

• 70 см x 50 см = около 7 м2
• 80 см x 45 см = около 7 м2
• 90 см x 40 см = около 7 м2

Набор соединителей Atlas – применение

Предлагаемый набор дисковых соединителей хорошо работает в зданиях и кожухах на стенах, потолках и чердаках (как внутри, а также внекомнат). Будет полезен при отделке новых зданий и при ремонте (особенно приспособлении чердаков и чердаков).

Соединители можно использовать в в случае:

• обшивки стен и потолка из гипсокартона (согласно стандарту PN-EN 520-A1:2012) толщиной 12,5-25,0 мм (при внутреннем применении),
• фиброцементные стеновые плиты категории А, В, С или D (по стандарту PN-EN 12467:2013) ) толщиной 8,0-25,0 мм
• панели стеновые и потолочные древесные (по стандарту PN-EN 13986-A1:2015) толщиной 12,0- 25,0 мм.
/ul>

➔ Пригодятся для изготовления корпусов систем вентиляции и создания подвесных потолков!

Соединители дисков Atlas - характеристики:

✅ просты и быстро устанавливаются (точечный монтаж),

✅ допускают плавную регулировку расстояниемежду плитой и землей и угол наклона обшивки (±27°),

✅ не требуют специально подготовленного основания (т.е. выровнено, забито, загрунтовано),

✅ включить коррекцию стен (даже в случае неровностей >20 мм),

✅ обеспечить беспрепятственную работу установок (например, электрических) под поверхностью плит.
