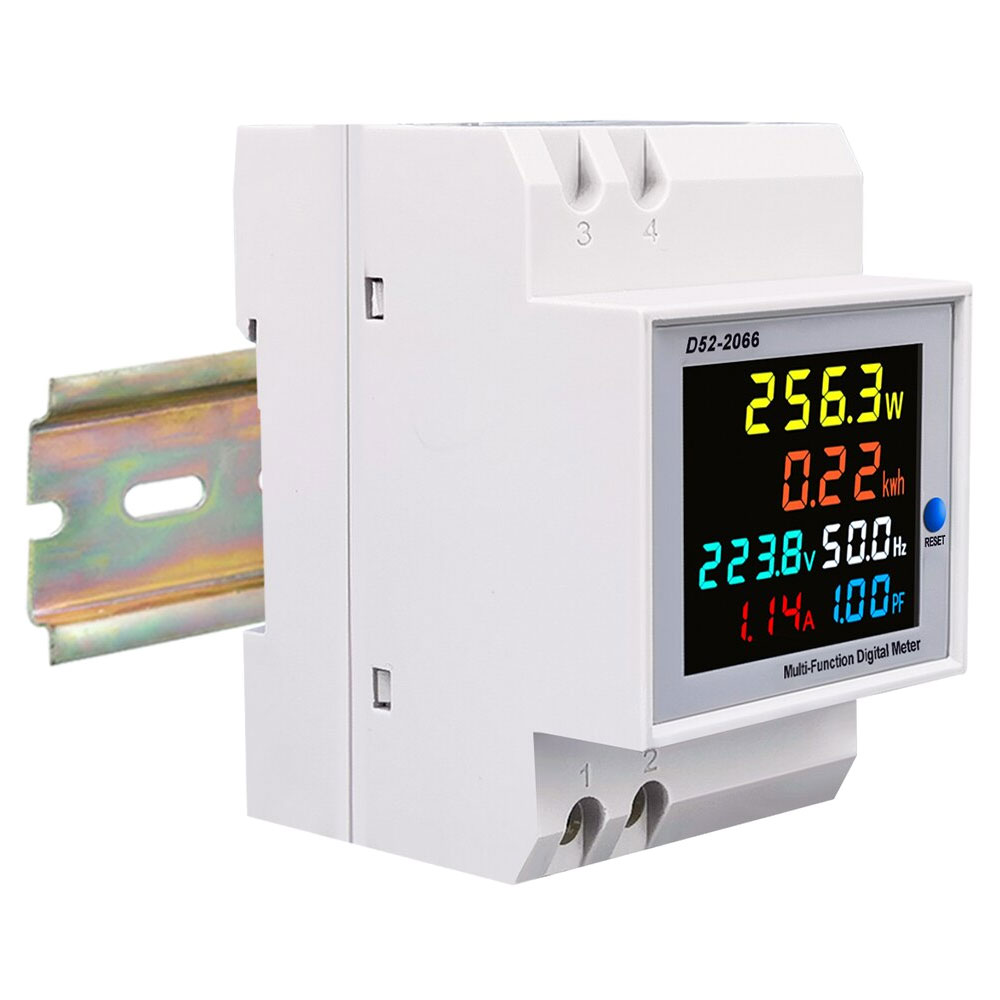

Многофункциональный счетчик AC 250V-450V 100A DIN RAIL

Многофункциональный счетчик AC 250V-450V 100a для DIN Rail

Многофункциональный D52-2066 метра позволяет измерять 6 различных электрических параметров сети переменного тока; Напряжения, электричество, мощность, энергопотребление, частота и коэффициент мощности COSφ. Корпус счетчика предназначен для установки на рельсе DIN TS35 мм. Результаты измерения представлены в разных цветах на ЖК -дисплее. Измерение тока проводится с использованием измерительной катушки, а не в стандартных решениях, основанных на измерении на сайдинге. Использование катушки не требует необходимости подключения последовательно к циклу цепи. Этого достаточно, чтобы перетащить один кабель с текущим током через внутреннюю часть катушки

может использоваться в распределительных устройствах, электрических шкафах и с устройствами с напряжением переменного тока. Каждое из измерений отображается в другом цвете, что делает дисплей очень разборчивым и прозрачным. Простая работа с одной кнопкой, которая позволяет сбросить ранее измеренные параметры. Блок -разъем для привинчивания измерительных кабелей

Одиночный счетчик электрических параметров напряжения сети переменного тока, DIN Rail Meter

Технические данные:

• Многофункциональный цифровой счетчик электрических параметров D52-2066 Версия: AC 250-450V 100A
• 6 -дюймовый метр, предназначенный для сетевого напряжения 380 В

  | вольтметр Амперметр Watomierz Счетчик потребления электроэнергии Коэффициент коэффициента COSφ AC Network Meter |

• Диапазон измерения электрических параметров:

  ► watomierz ac - Измерение в настоящее время потребляемой активной пита 450Vac

  ► Измерение мощности AM AM: от 0 до 100, A

  ► Частотный измеритель - измерение частоты: от 45 Гц до 65 Гц

  ► Измерение коэффициента мощности PF Cosφ: от 0,00 до 1,00

• AC:

  0,1W для подразделения от 0 до 9999,9W

  1w выше 9999,9 Вт

  ► Измеритель потребления электроэнергии переменного тока: 0,01 км. AC: 0,01a

  ► fremmer; 1 Гц

  ► Измерение коэффициента мощности PF Cosφ: 0,01

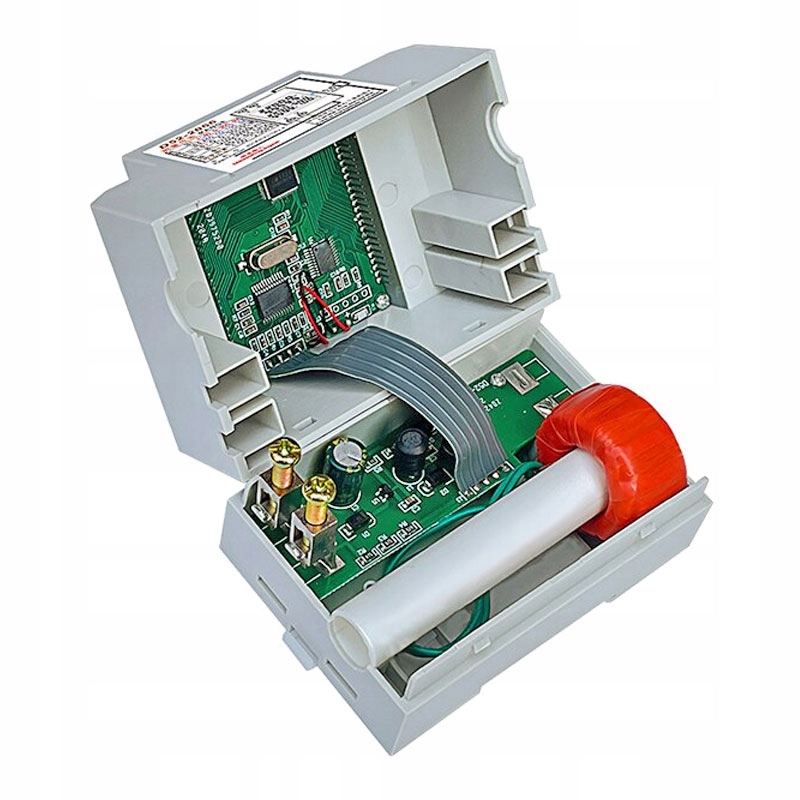

• встроенный -ин -встроенный трансформатор внутреннего тока:

  ► Измерение тока без хлебной страницы

  ► Нет необходимости подключаться к серии в текущей петле

  ► Вам не нужно разрезать текущий кабель

Второй
• Запоминание измерений после исчезновения мощности
• Прозрачный цвет ЖК -дисплея с черным фоном

  ► Каждый параметр, отображаемый в другом цвете

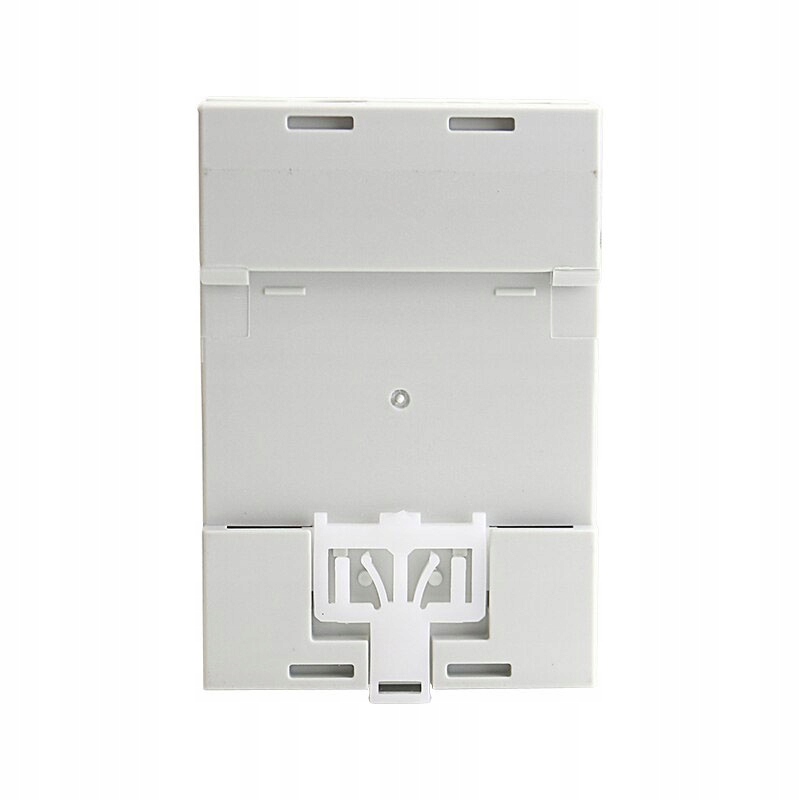

• Модульное жилье для размещения на DIN TS35. Ток внутри корпуса: fi 11mm

• Применение образцов:

  ► В электрических распределительных устройствах электрические коробки

  ► Мониторинг параметров электрической сети

  ► Photovoltaics, вывод инвертора

  ► Содержит:

  • Измеритель D52-2066 AC 250-450V 100A версии со встроенным трансформатором внутреннего тока
  • Оригинальный картон

Метод соединения:

1. Подключите измерительные кабели напряжения к зажимам (1) и (2). Измерительное напряжение также является напряжением питания

2. Подключение текущего кабеля:

- Версия со встроенным трансформатором тока (тока тока): перенесите текущий кабель через отверстие поперечно внутри корпуса

- Версия с внешним трансформатором тока CT CT: для винтовых разъемов (3) и (4) в метре D52-2066, приведите кабели от трансформатора тока. Поляризация - Порядок подключения кабелей не имеет значения. Текущий кабель, в котором будет проведено измерение

3. После подключения напряжения сети переменного тока будет отображаться параметры измерения

4. После начала источника питания счетчик счетчик (добавляет) потребляемое электричество (кВтч). После исчезновения энергии запоминается результат и отображается предыдущее значение потребляемой энергии. Тогда к этому значению добавляются больше значений. Нажатие кнопки сброса 5 секунд сбросит указания и вычет из нулевого значения.

Примечание: счетчик адаптирован для измерения электрического напряжения переменного тока в диапазоне частот от 45 Гц до 65 Гц. По умолчанию электрическая розетка переменного тока составляет 50 Гц
