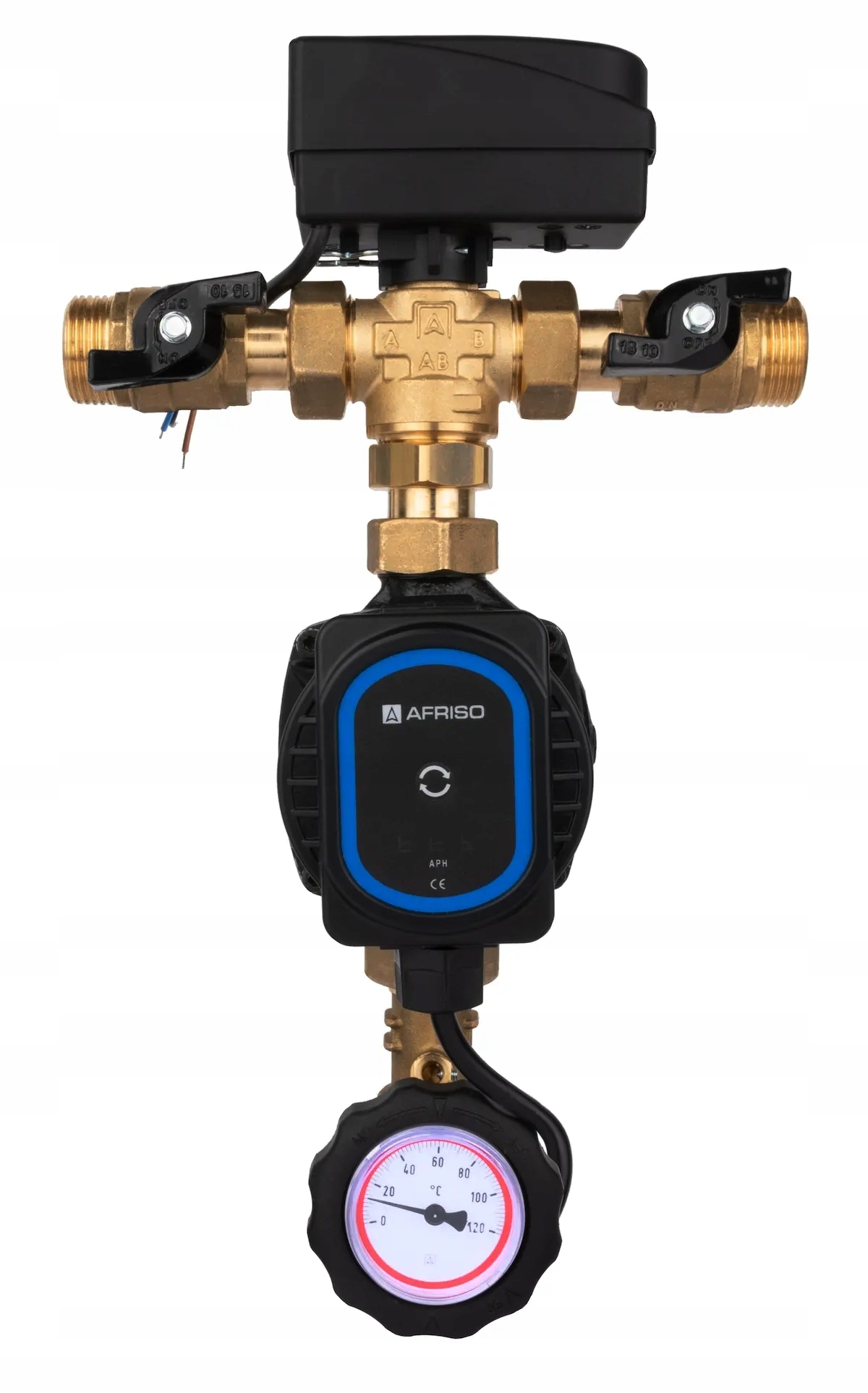

afriso bdo 571 модуль переключения с клапаном AZV 643 и насосом APH 160

• Циркуляционный насос: afriso aph 160 15-7/130 мм
• Максимальное давление: 6 бар
• соединения: 2x g1 ", 1x gw g1"
• power: 230 В ac

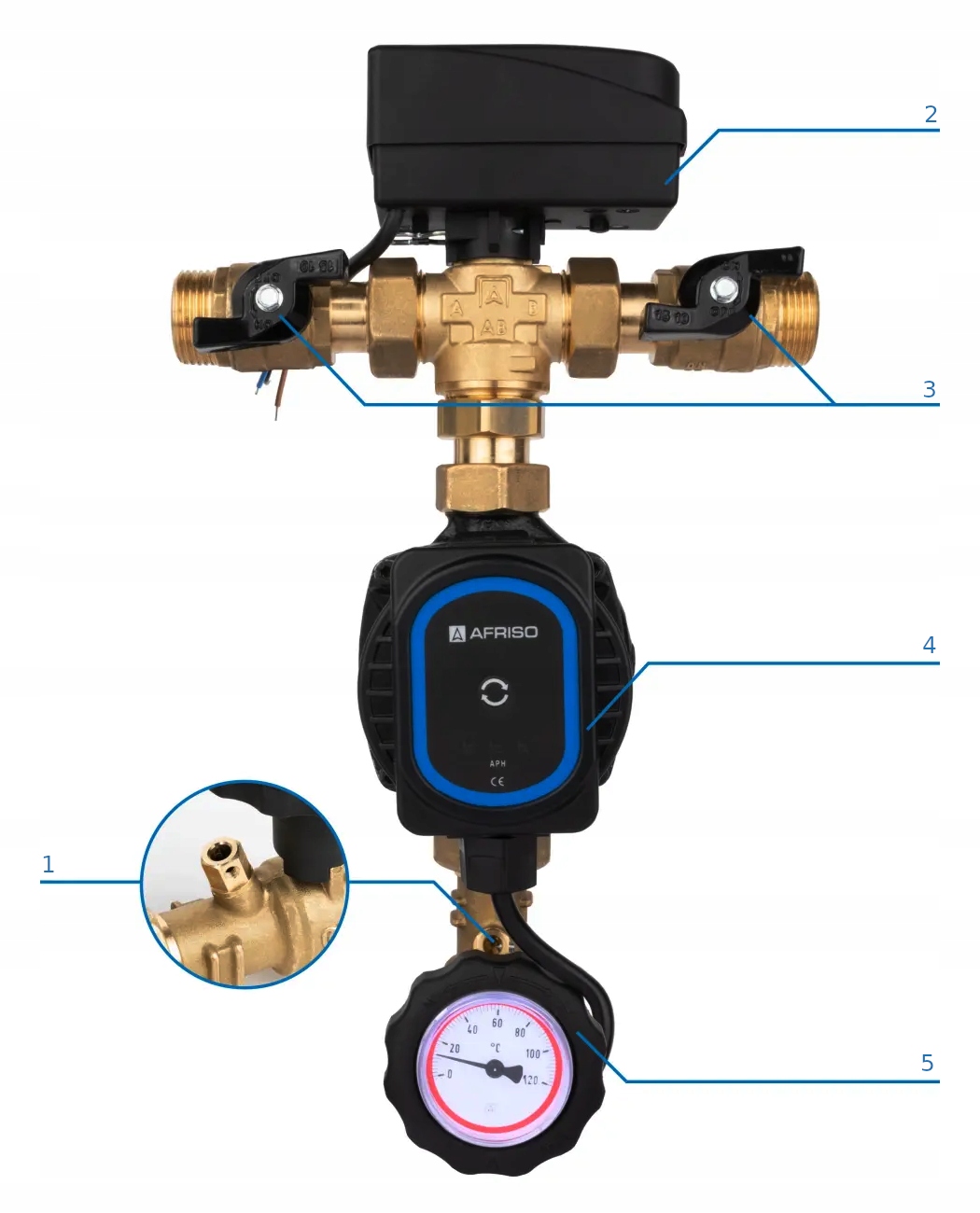

модуль переключения BDU состоит из:

• Aph Circulation Pump,

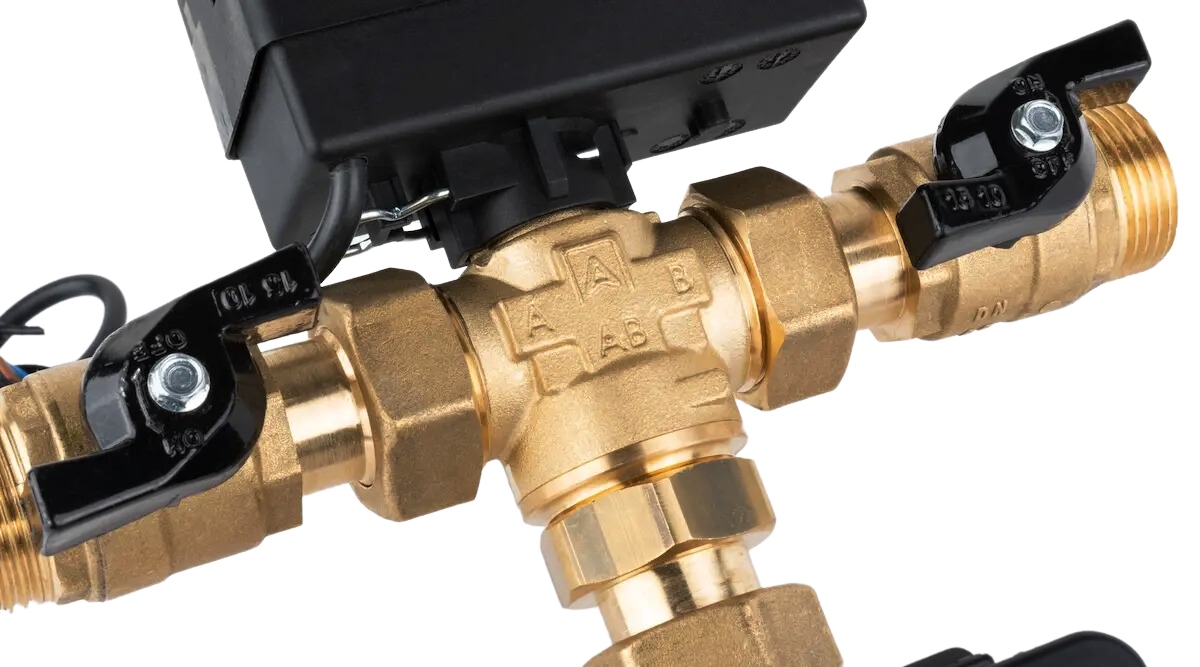

• 3-road Zone Claping Azv,
• Два закрытых клапана

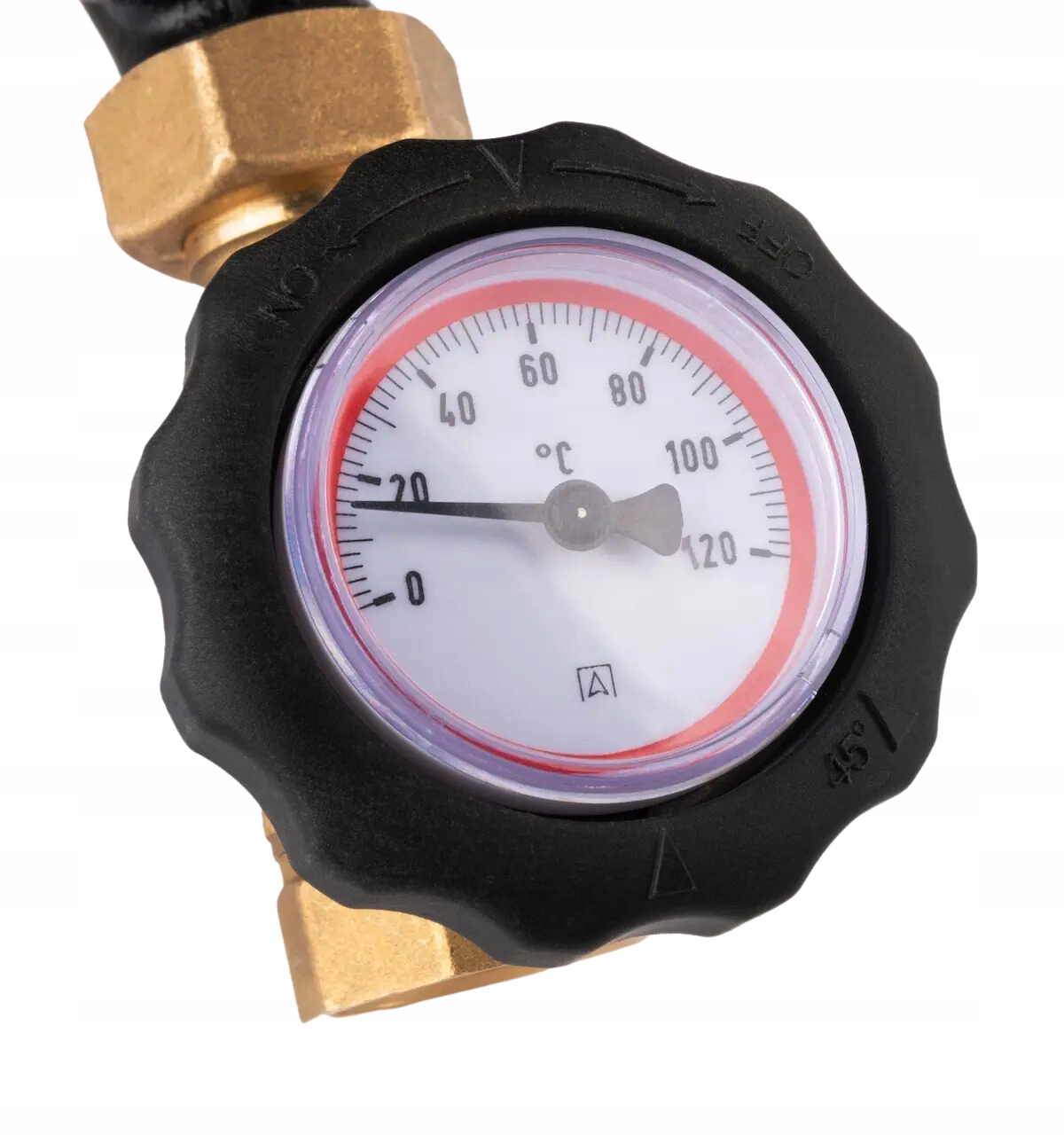

• из одного закрытого клапана с термометром и рукавом на датчике температуры

Приложение:

Модуль переключения BDU используется в установках нагрева. Он установлен внутри здания, в основном между источником тепла и резервуаром горячей воды и тепловым буфером. Он используется для накачки нагреваемого коэффициента и переключения среднего потока между буфером и резервуаром горячей воды. После получения соответствующего контрольного сигнала от автоматизации источника тепла или другого контроллера. Модуль также может использоваться для накачки и переключения среднего потока между любыми двумя частями установки или для объединения двух источников тепла.

Строительство:

установка:

вентиляционная комната. Перед установкой модуля установка должна быть тщательно промыта, уделяя особое внимание удалению остатков после пайки, резки труб и т. Д. Чтобы защитить источник тепла и другие элементы установки от загрязнения и коррозии, рекомендуется установить магнитный разделитель загрязнения ADS (например, статья 77 180 00) и использование ингибитора коррозиона (.g.g.100. Модуль BDO может быть установлен как в горизонтальном, так и в вертикальном положении. Электрический привод не может быть в положении под клапаном.

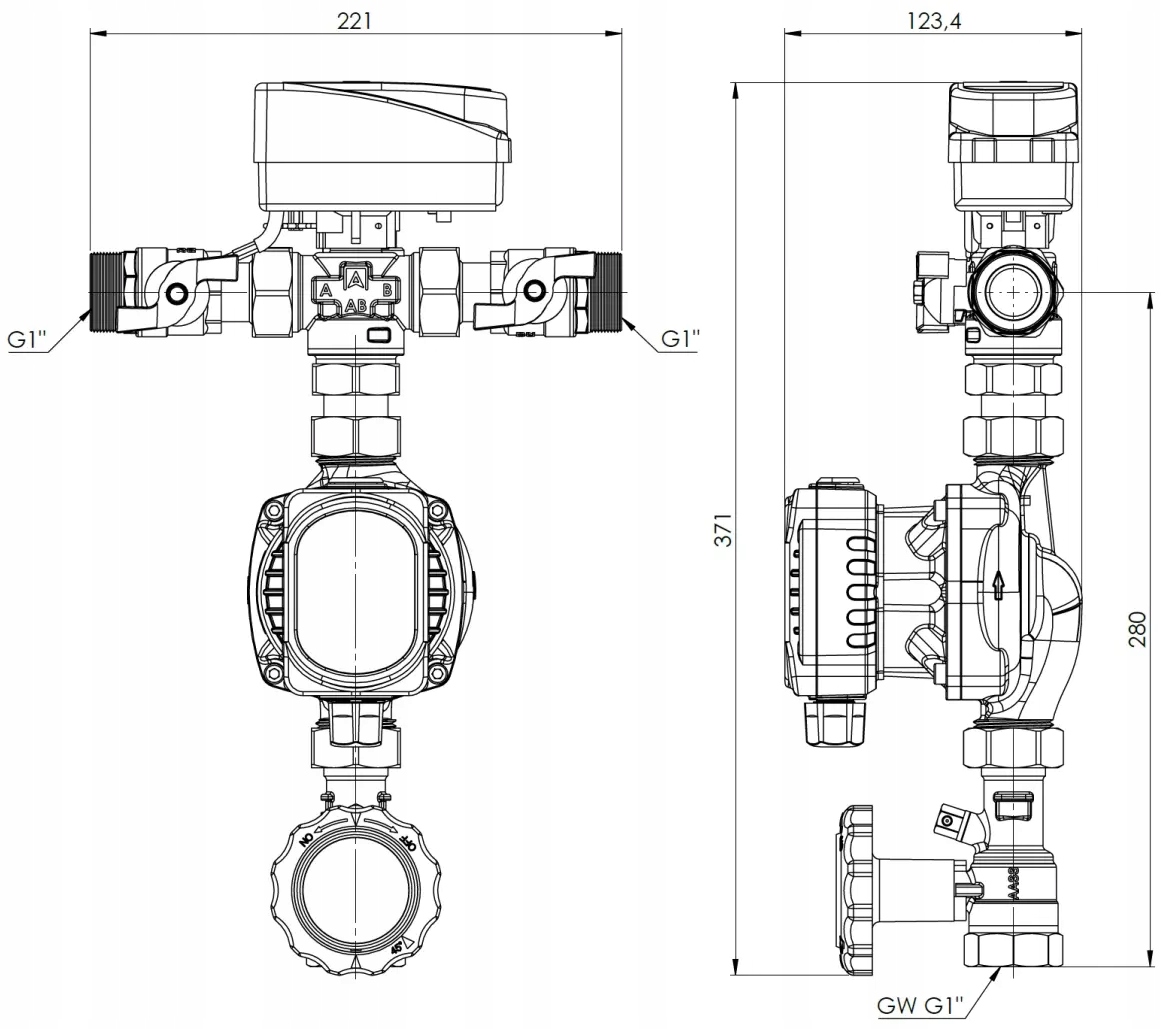

Технические данные:

• Соединения со стороны источника: gw g1 ", 2x g1"
• давление: max 6 бар
• температура: макс. Макс. 50%
• термометр: Ø50 мм, 0 ÷ 120 ° C
• Насос циркуляции: afriso aph 160 15-7/130 мм, 230 Вт, 45 Вт (с 1,6 М кабелем)
• kvs of azvs az/bvs. M3/h
• Поточное напряжение клапана клапана AZV 230 В: Материалы, чугун, композит

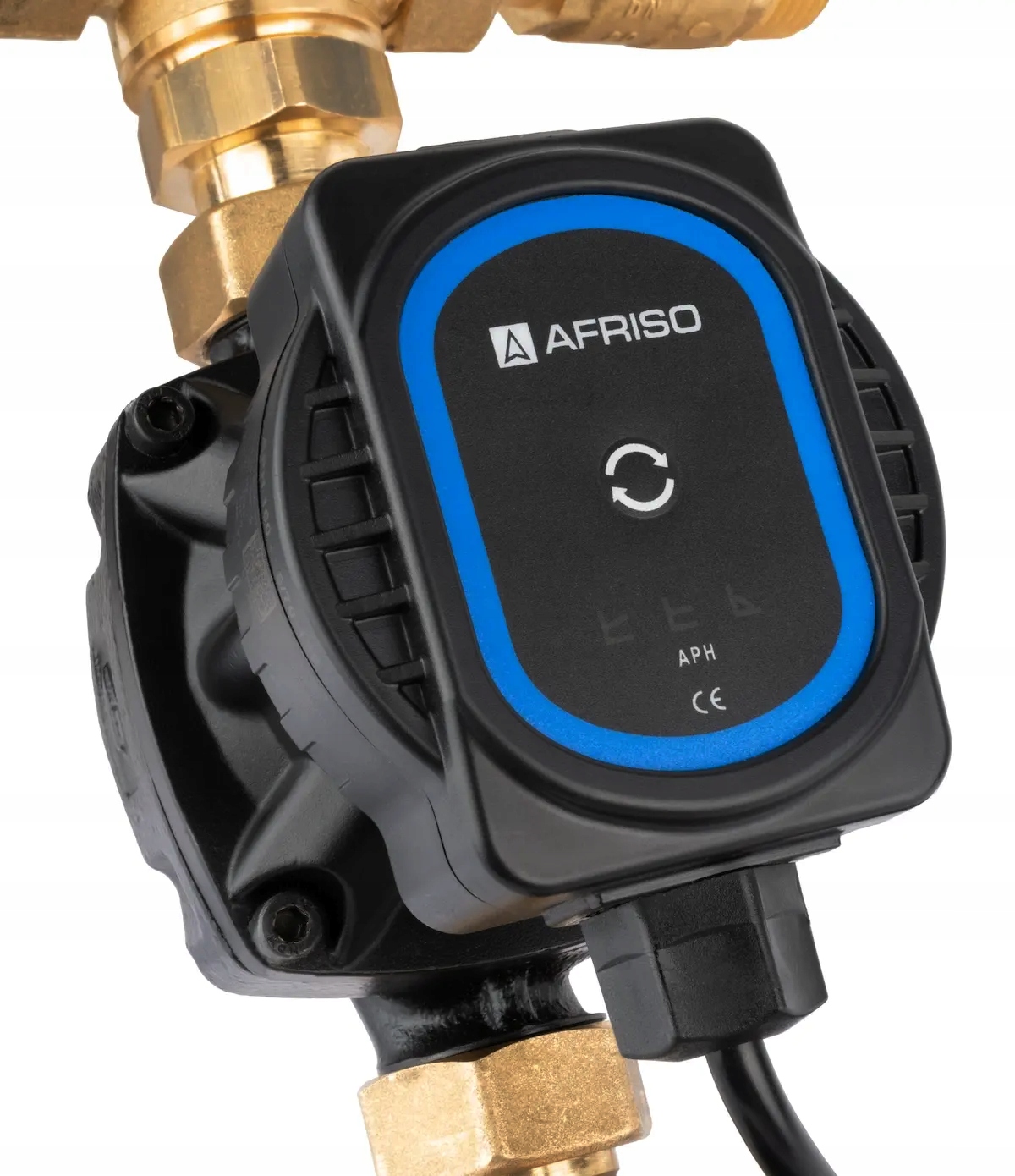

Циркуляционный насос APH160

состоит из однофазного двигателя с магнитом и чугунным корпусом с разъемами. Спиннирующие детали двигателя вместе с подшипниками недооценены на насосной жидкости. Система управления двигателем установлена ​​на двигателе. Управление позволяет вам изменить гидравлические характеристики насоса. Насос APH не нуждается в дополнительной внешней защите двигателей от перегрузки.

Технические данные APH160:

• Производительность: макс 3,7 мграни/H
• Высота подъема: max 7 м
• Power напряжение: 230 В, 50 В, 50 В. W
• Степень защиты: ip44
• Isulation Class: H
• Рабочее давление: MAX 10 бар
• Концентрация: MAX 110 ° C
• glycol: Max 110 ° C
• температурный класс: tf110
• eei Фактор: ≤ 0,20 - Часть 2
• Соединения: G1 ": dn15
• .

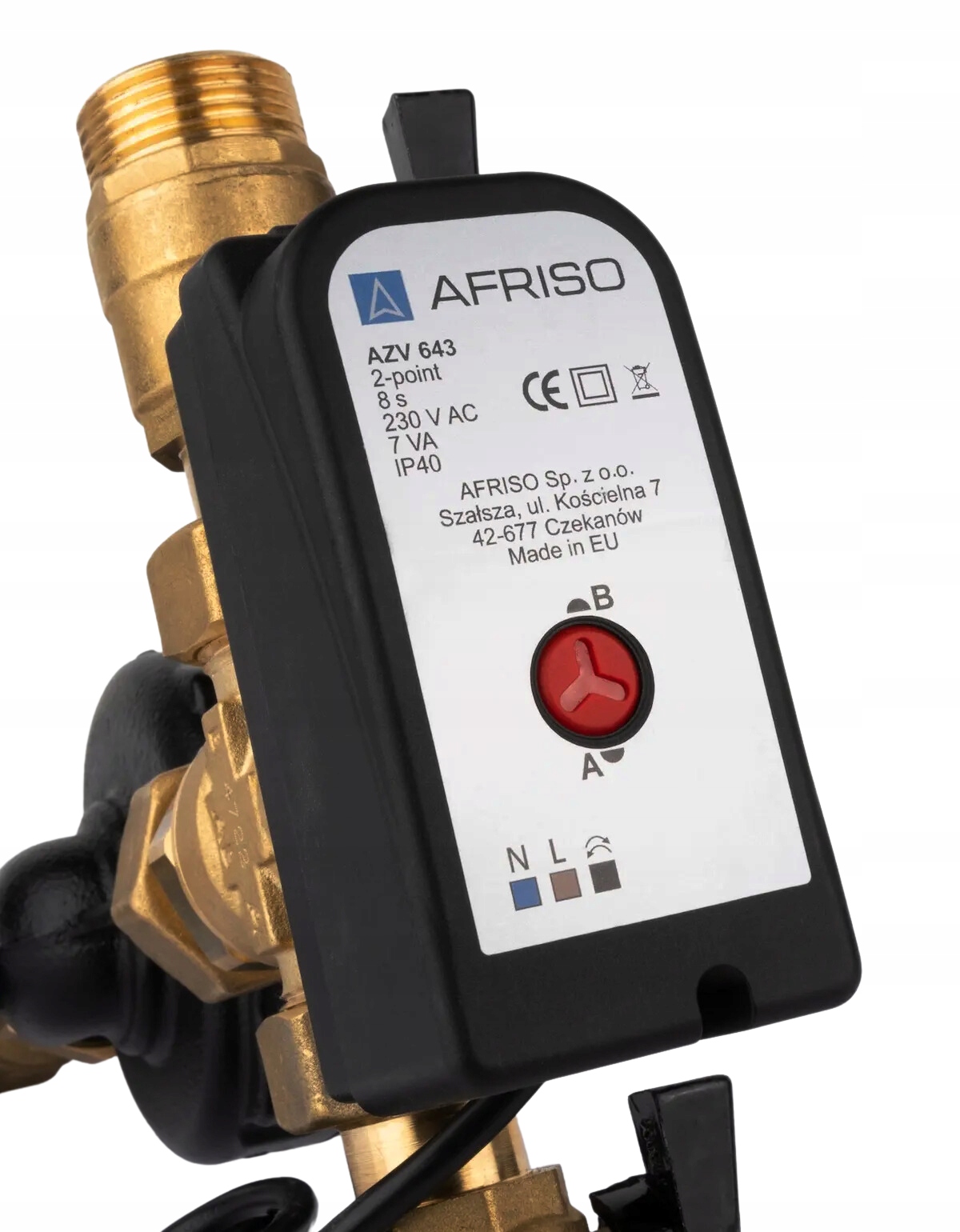

зона AZV 2-of-Log Шокирующий клапан

В водных установках вам часто нужно переключать или отключить приток фактора. Примером может быть установка отопления с емкостным резервуаром горячей воды, состоящей из двух цепей - отопление и нагрев горячей воды; Клапаны AZV Afriso будут использоваться для отключения различных зон такой установки. Используя клапаны AZV, вы также можете отказаться от дополнительного насоса зарядки бака. Клапан, в зависимости от температуры, измеренной в резервуаре (например, с использованием термостата TC2 Afriso), может направлять горячую среду таким образом, чтобы нагревать воду или установку отопления.

Технические данные AZV 643:

• Максимальное различное давление : 3 бар
• Максимальное рабочее давление: 10 бар
• Время открытия/закрытия: 12 секунд (угловое вращение 90 °)
• Корпус клапана: Brass CW617N и CW614N
• Внутренний элемент клапана: pps composite
• Внутренняя утечка: макс 1% кВс
• температура средней среды: 5 ÷ 80 ° C (временно 90 ° C)
• температура окружающей среды: 1 ÷ 60 ° C
• Максимальная концентрация гликоля: 50%
• источник питания: 230 В AC
• power: 7 Va
• Защита от жилья: ip40
• контрольный сигнал: spst
• Электрический кабель: 3x0,75 мм2, изолированная, длина 1m
• Материалы: CW617N, CW614N, PPS, EPDM
