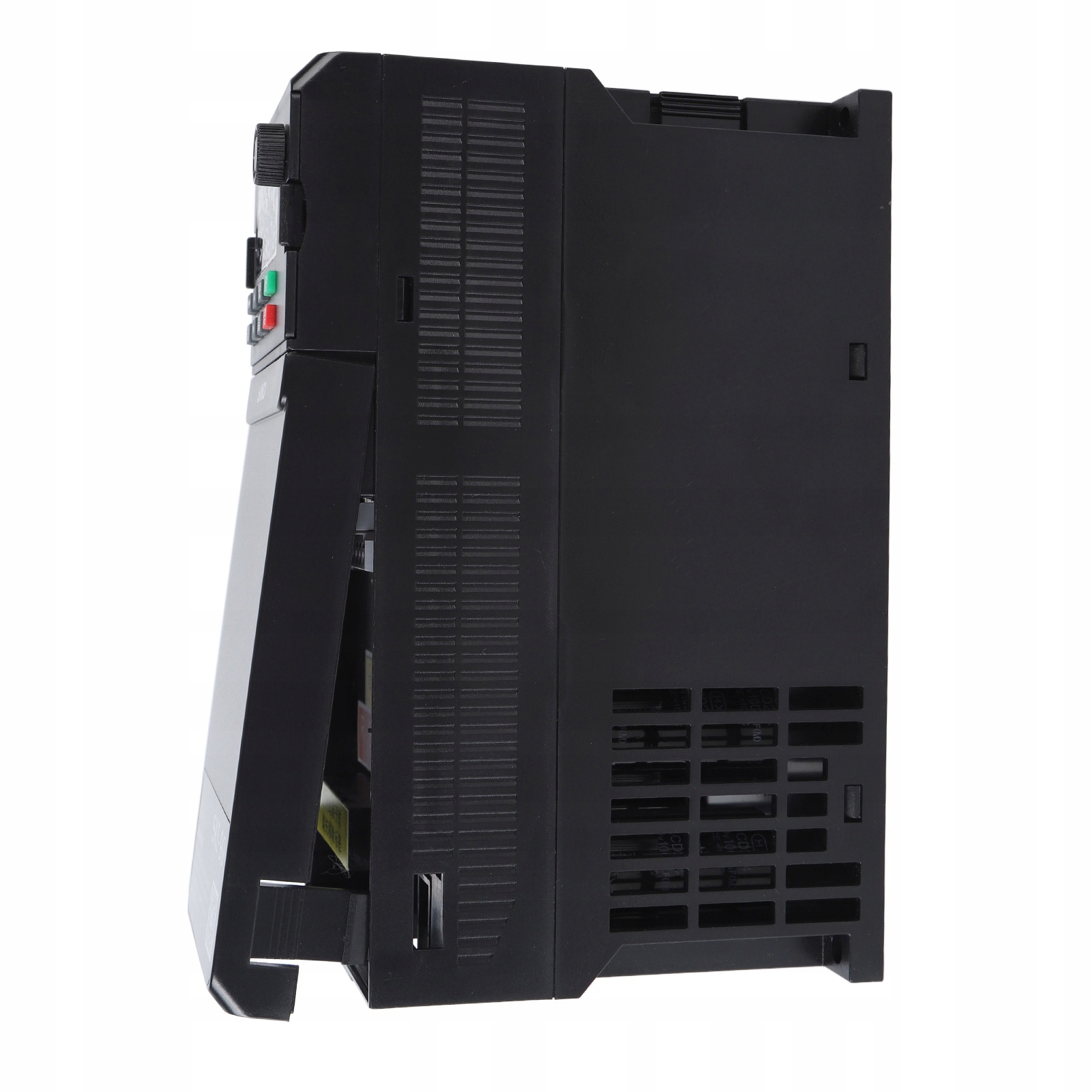

Преобразователь частоты, векторный преобразователь скорости 7,5 кВт ZI

Функция:

1. Вход и выход: входное напряжение составляет 3 фазы переменного тока, 380 В, выходное напряжение составляет 3 фазы переменного тока 0–380 В, подходит для двигателей мощностью 7,5 кВт, 10 л.с. для регулирования скорости двигателя.

2. Цифровой дисплей: Преобразователь частоты оснащен двухрядным цифровым трубчатым дисплеем, который является четким и интуитивно понятным, а управление кнопками простое и удобное.

3. Быстрое рассеивание тепла: инвертор имеет независимую конструкцию воздуховода с хорошей стабильностью и быстрым рассеиванием тепла, чтобы предотвратить перегрев машины.

4. Пластиковый корпус: Корпус инвертора изготовлен из промышленного АБС-пластика, обладающего высокой огнестойкостью, ударопрочностью, термостойкостью, безопасным и надежным.

5. Функция макроса: может реализовать макрофункцию инструментов макросов и штрихов, макросов и станков, эффективно и стабильно.

6. Хорошая производительность: в инверторе используется встроенный модуль IGBT с высокой нагрузочной способностью, хорошей стабильностью и большим низкочастотным крутящим моментом.

Спецификация:

• Тип элемента: переменная частота
• Материал: огнестойкий АБС-пластик
• Модель: Ski90-7d5g/011p-4
• Вход: 3-фазный переменный ток, 380 В ± 15 %, 20,5 А, 50–60 Гц
• Выход: 3-фазный переменный ток 0-380 В 17,0 А, 0–400 Гц
• Мощность: 11 кВА
• Применимый двигатель: 7,5 кВт, 10 л.с.
• Защита от перенапряжения: когда напряжение на шине достигает или превышает точку подавления напряжения шины во время работы преобразователя частоты, преобразователь частоты автоматически регулирует рабочую частоту для подавления скачков напряжения на шине, тем самым гарантируя, что преобразователь частоты не вызовет срабатывание защиты. перенапряжение.
• Защита от перегрузки по току: во время работы, отслеживая ток нагрузки в режиме реального времени, она автоматически ограничивает его, чтобы он не превышал установленную точку затухания тока, чтобы предотвратить ошибки срабатывания, вызванные перегрузкой по току. Эта функция особенно подходит для нагрузок с высокой инерцией или сильными изменениями.

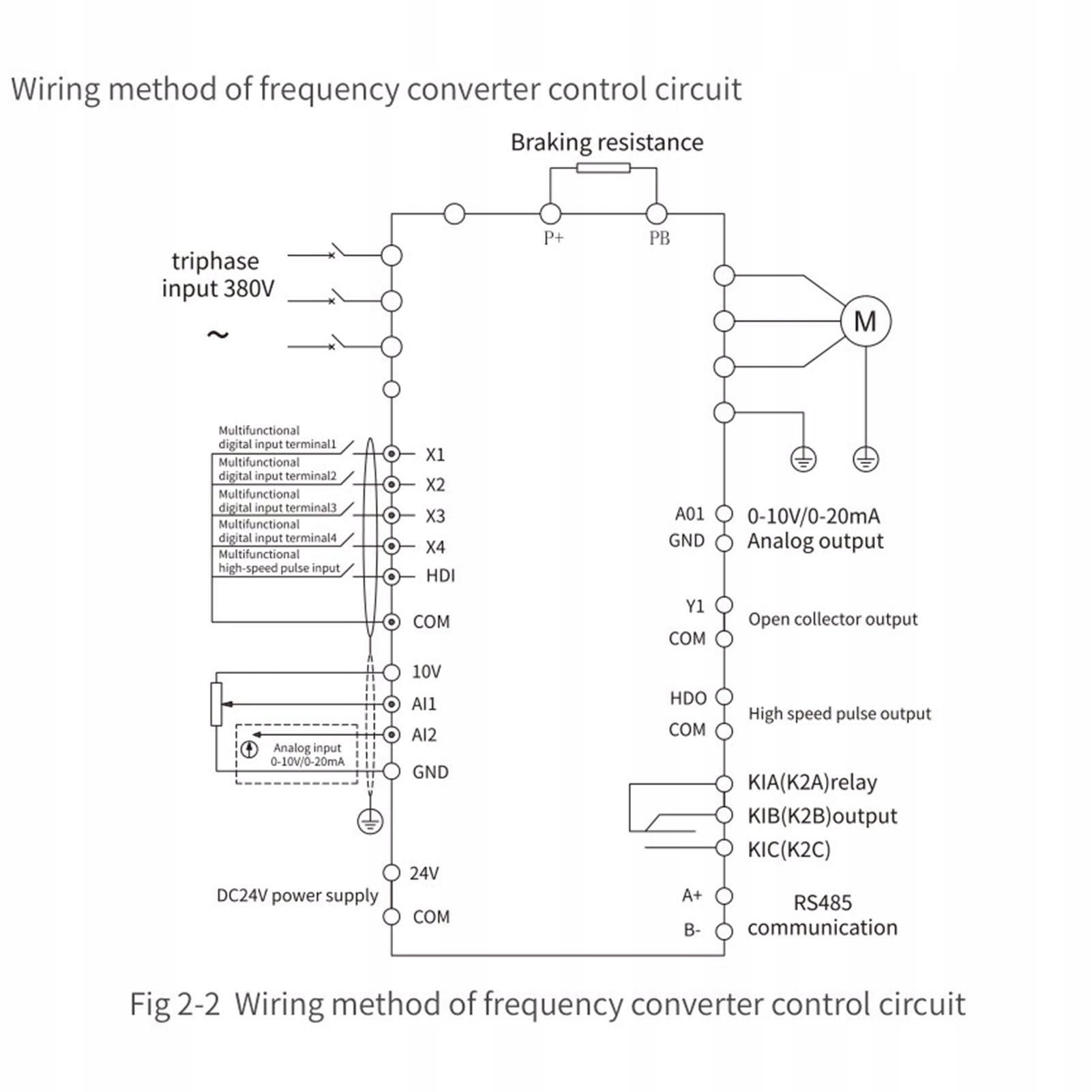

• Тип-терминал Сигнал Мин. Название Описание
• 10 В GNDEXTERNAL Источник питания +10 В ПИТАНИЕ +10 В ПИТАНИЕ, Максимальный выходной ток: 150 мА (с защитой от короткого замыкания), обычно используется в качестве внешнего источника питания потенциометра, диапазон сопротивления потенциометра: 1-5 кОм
• 24В Comeвнешний источник питания +24В Источник питания +24В, обычно используемые цифровые входные и выходные клеммы, питание и питание внешнего датчика. ПитаниеМаксимальный выходной ток: 200 мА
• Аналоговая клемма 1 GndАналоговая клемма 1 вход: DC0-10В 0-20MA, определяется параметром Полное сопротивление p437вход: 22 кОм для входа напряжения, 500 Ом для токовый вход
• AL2 GNDANALOG ORDER INPUT 2INPUT: DC0-10V 0-20MA, определяется параметром Импеданс p4-37вход: входное сопротивление напряжения 22 кОм, входное сопротивление тока 500 Ом
• AO1 GNDANALOG ROUND ORDERS 1 Диапазон выходного напряжения: 0V-10 Диапазон выходного напряжения: 0MA-20MA, 4-20MA (P5-23 по выбору)
• AO2 GNDANALOG Выходная клемма 2. Диапазон выходного напряжения: 0–10vno выходной ток Функция скорости 1 на изолированной основной плате управления в положении AO2, неизолированная основная плата управления не имеет таких функций
• Цифровой входx1 Комцифровой вход 1HD1 (x5) также может использоваться в качестве высокоскоростного импульсного входного канала в дополнение к X1-X4 ХарактеристикиМаксимальная входная частота: 50 кГц. Сопротивление: 1 кОм. Напряжение на входном уровне: 5–30 В: 5–30 В.
• X2 Comdigital Input 2
• X3 Comdigital input 3
• X4 Comdigital input 4
• HDI COM (терминал x5) цифровой вход 5 Высокочастотный входной разъем
• A+ B-RS485 Comma+ — положительный вход сигнала связи 485, B- — отрицательный вход дифференциального сигнала.
• Цифровой выходной выходной выход Comopen при использовании в качестве выходной клеммы коллектора с разомкнутой цепью (перемычка J1 на изолированной главной плате управления от 90 до положения AO2).
• HDO COMHIGH Частота импульсов Outpon превышается функциональным кодом P5-00 Выбор режима выхода клеммы HDO, выводится как высокоскоростной импульс с максимальной частотой 50 кГц; При выводе в виде цепи с открытым коллектором, аналогично Y1.
• K1A K1B K1Crelay 1 Описание контакта клеммы: A: Общая точка, B: Нормально закрытая точка, C: Нормально разомкнутая точка Контактная мощность: 250 В переменного тока, 3 А; 30 В постоянного тока, 1 А

Как использовать:

• Следуйте руководству пользователя после получения продукта. Список пакетов

:

• 1 преобразователь частоты
• 1 руководство пользователя
