Цифровой осциллограф 3 в 1, мультиметр-генератор

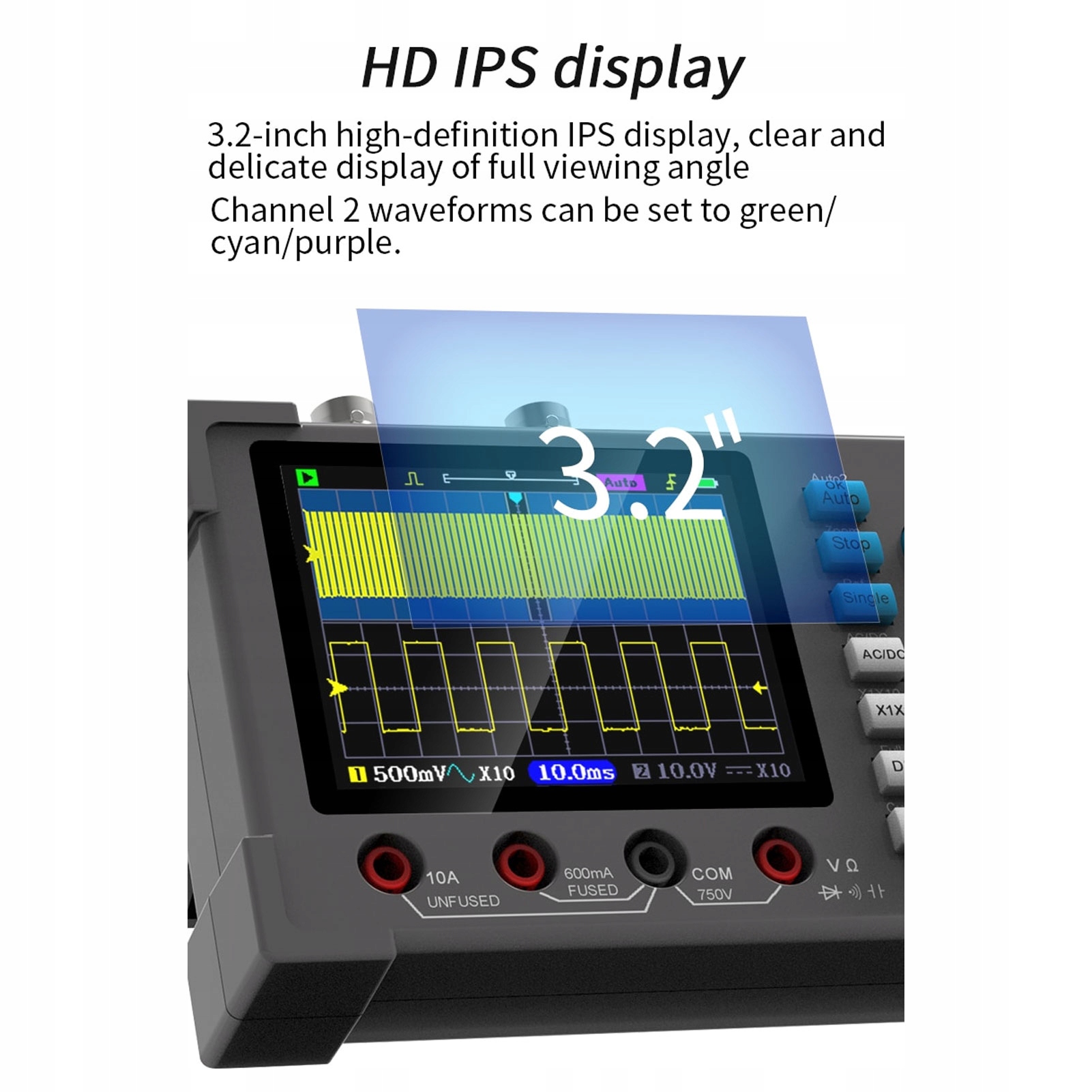

Особенность:1. Дизайн «3 в 1» с экраном IPS: этот продукт объединяет цифровой осциллограф, мультиметр и генератор сигналов в одном устройстве. 3,2-дюймовый чистый экран IPS, полный обзор с высокой чувствительностью, форма сигнала канала 2 может быть настроена на зеленый, голубой и фиолетовый цвета.

2. Генератор сигналов: встроенный генератор сигналов, способный генерировать синусоидальную волну, угловую волну, треугольную волну и т. д. Амплитуда напряжения составляет 2,5 В, частоту можно регулировать в диапазоне 0–2 МГц, а коэффициент заполнения угловой волны можно регулировать от 1 до 99.

3. Мультиметр высокой точности: встроенный мультиметр среднеквадратичных значений, поддерживающий быструю программную калибровку. Возможность проверки постоянного переменного напряжения, постоянного переменного тока, сопротивления, емкости, диода и отключения. При измерении низкого напряжения, сопротивления, непрерывности вы можете использовать функции осциллографа и мультиметра одновременно.

4. Цифровой осциллограф: двухканальный осциллограф с полосой пропускания 120 МГц и двухканальной полосой пропускания, уменьшенной вдвое до 60 МГц. Частота дискретизации составляет 250 Мвыб/с. С идеальной автоматической, одиночной стрельбой и нормальной функцией триггера. Поддержка регулировки чувствительности и временной развертки, автоматической настройки режима, двухканального анализа формы сигнала, курсорного измерения, опорной формы сигнала, спектра БПФ, опорной формы сигнала, сохранения и просмотра сигналов. Оснащенный двухканальным режимом, он может одновременно измерять и отображать две формы сигналов для сравнения и анализа.

5. Чувствительность и временная развертка: осциллограф автоматически обнаружит сигнал и отрегулирует диапазон. Поддержка ручной настройки сигналов в вертикальном и горизонтальном направлениях. Вертикальная чувствительность представляет собой напряжение в вертикальном направлении, которое регулируется с помощью кнопок мВ и В для адаптации к различным напряжениям. Временная база представляет время в горизонтальном направлении. Регулировку можно производить с помощью кнопок S и NS для адаптации к различным частотам. В режиме остановки пользователь может перемещать сигнал влево и вправо.

6. Два режима автоматической настройки: поддерживает автоматический и полностью автоматический режимы с помощью одной кнопки, что позволяет быстро обнаруживать и отображать сигналы без сложных операций. В полностью автоматическом режиме вы можете добиться непрерывной автоматической работы без использования кнопок. Режим XY — это система визуализации, созданная путем объединения сигналов двух каналов, обычно используемая для отображения разности фаз или соотношения частот между двумя сигналами. Поддерживает измерения с помощью курсоров X и Y.

7. Другие особенности: БПФ — это аорта, преобразующая сигналы во временной области в частотные области, которые можно использовать для анализа частотных составляющих сигналов. Поддерживает линейные и логарифмические дисплеи. Поддерживает блокировку опорных сигналов, отображение статической формы сигнала тока на экране, в то время как динамическая форма сигнала продолжает нормально обновляться. Его также можно использовать в справочных целях и для сравнения нескольких сигналов. Сохраните трассировку экрана одним щелчком мыши и перейдите на страницу просмотра изображения. Вы можете щелкнуть миниатюру, чтобы просмотреть наблюдение в полноэкранном режиме или удалить ненужные изображения сигналов в любое время. Используйте изолирующий трансформатор и изолирующую оптопару, чтобы изолировать мультиметр от осциллографа, чтобы вам не приходилось беспокоиться об общих проблемах с проводкой заземления. При измерении высокого напряжения нельзя использовать одновременно мультиметр и осциллограф.

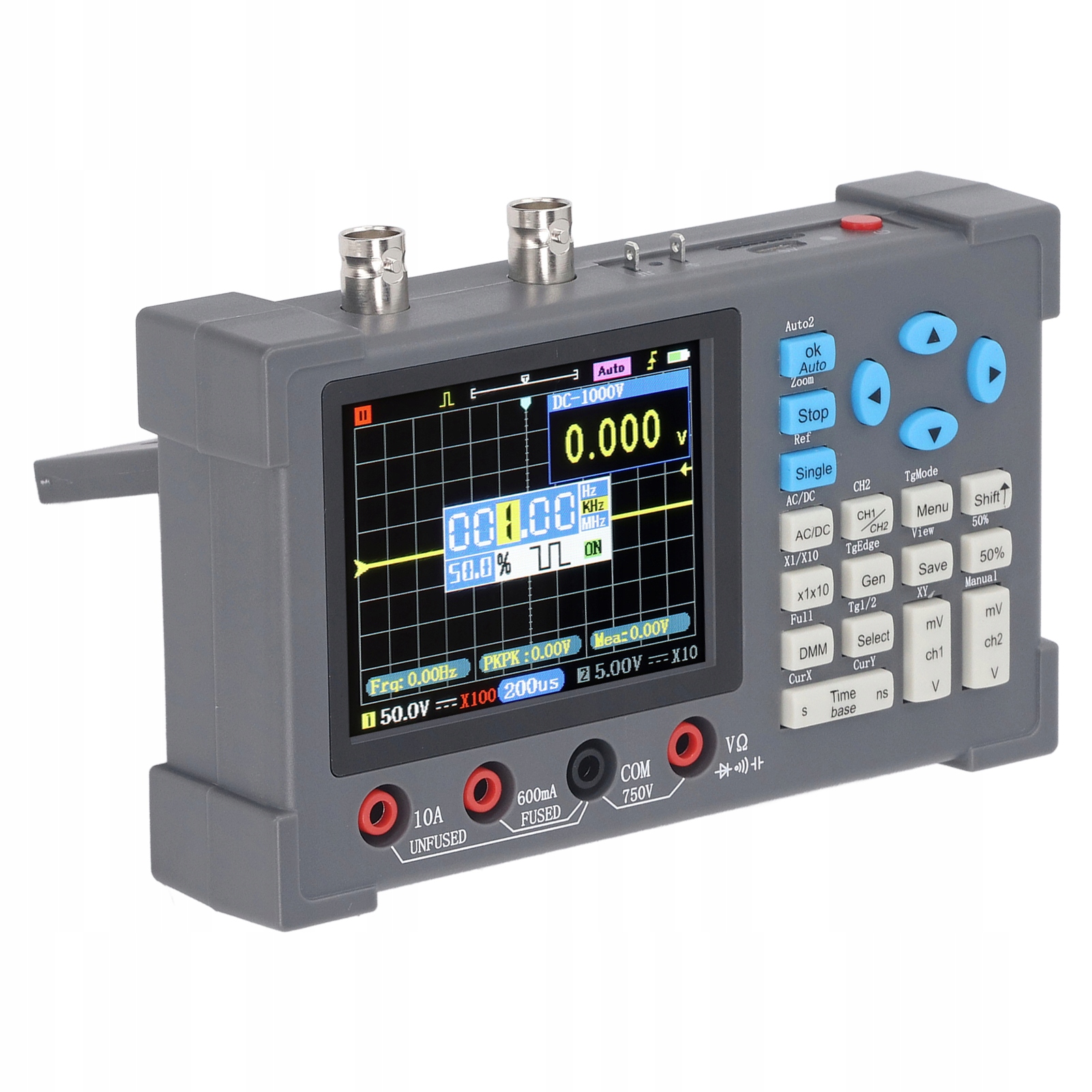

. Цифровой осциллограф-мультиметр-генератор 3 в 1

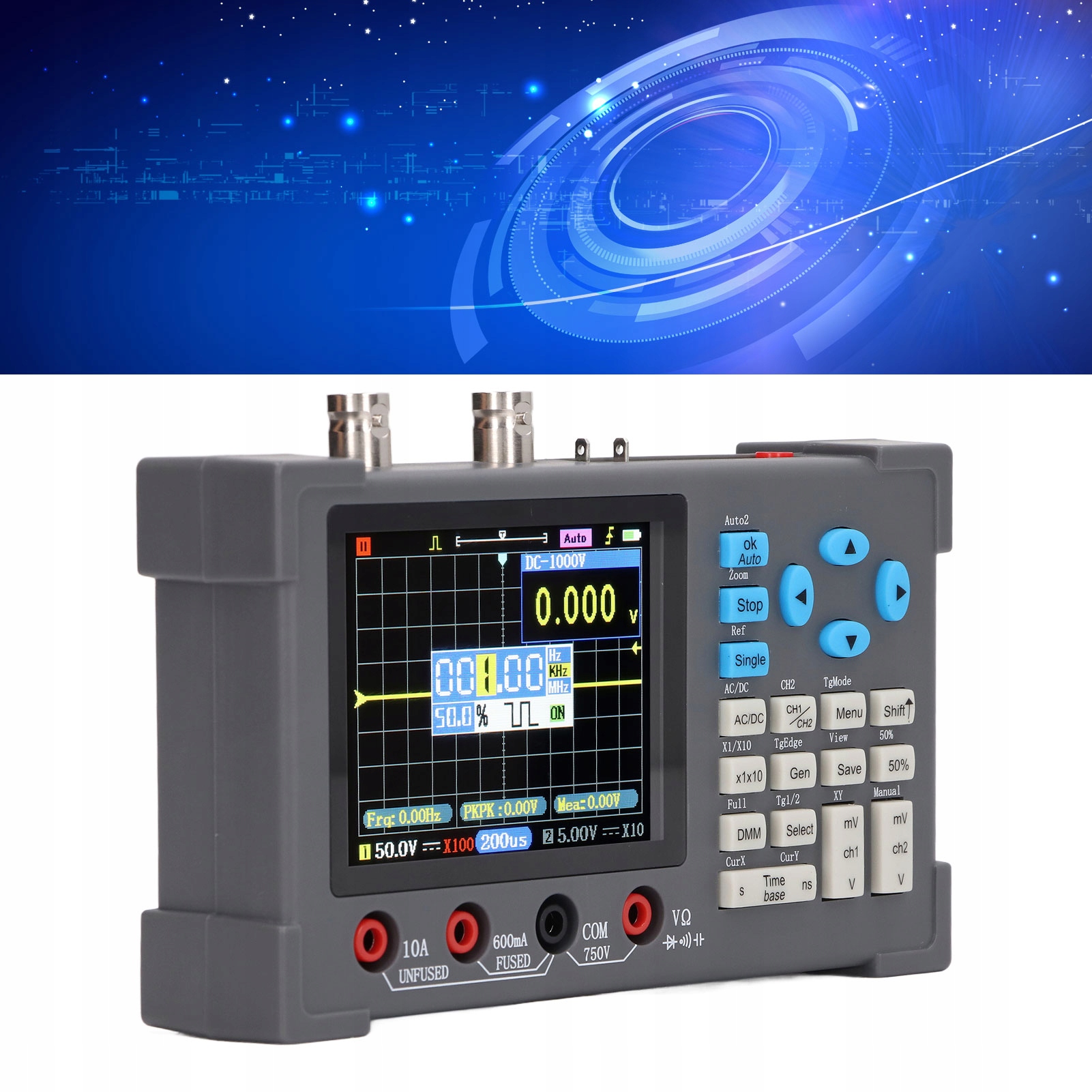

. Цифровой осциллограф-мультиметр-генератор 3 в 1

Спецификация:Тип изделия: цифровой осциллограф

Модель: DSO3D12

Канал: 2

Размер экрана: 3,2 дюйма

Частота выборки: 250 Мвыб./с

Пропускная способность: 120 МГц

Эквивалентная выборка: 500 МБ

Время нарастания: Глубина хранения: 128 кОм

Импеданс: 1 МОм

Временная развертка: 5 нс–10 с

Чувствительность: 10 мВ/дел. - 10 В/дел.

Максимальное напряжение: +- 40 В (x1), +- 400 В (x10)

Режим триггера: автоматический, нормальный, одиночный

Тип триггера: линейное, спад

Режим отображения: YT, прокрутка

Продолжительность: нет, 1 с, ∞

Связь: переменный ток, постоянный ток

Автоматический: поддержка

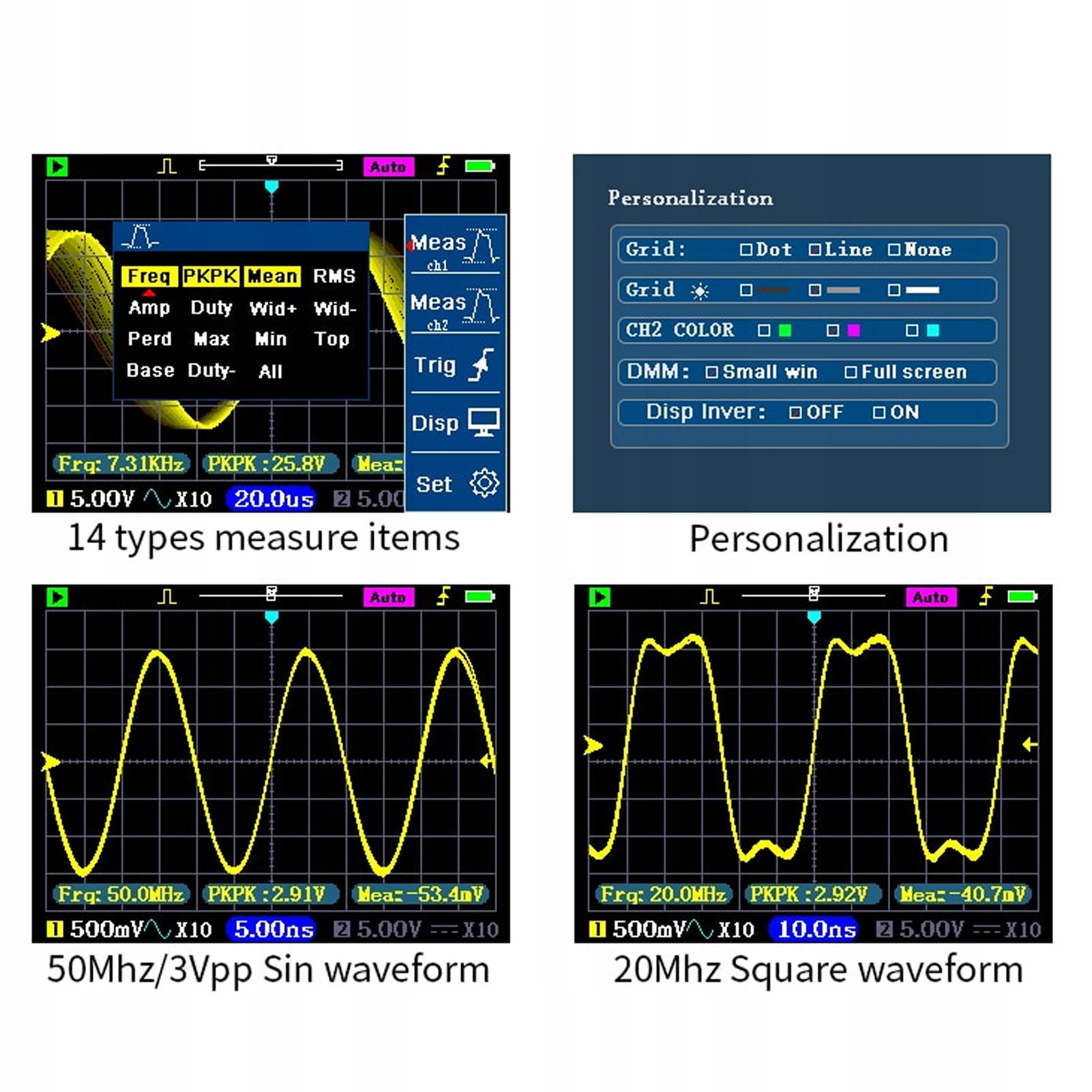

Измерение: 14 типов

Текущий тест StNaAego: +- 2

Режим XY: поддержка

Снимок экрана: поддержка

Частота: +- 0,01

Одна частота: поддержка

БПФ: поддержка

Выход Усилитель сигнала: 2,5 В +- 0,05

Частота выходного сигнала: 5 МГц для синусоидального сигнала, 1 МГц для остальных.

Язык: CN, EN

Зарядное устройство: TYPE C 5 В

Ток зарядки: 700 мА

Тип аккумулятора: 1 литиевая перезаряжаемая батарея, 2500 мАч. Поставляется со встроенным аккумулятором.

Мультиметр:

Напряжение постоянного тока: 600 мВ, 6,00 В, 60,0 В, 600 В, 750 В, +- (0,5 +3)

Напряжение переменного тока: 600 мВ, 6,00 В, 60,0 В, 600 В, +- (1+3)

Постоянный ток: 600мА, 10А, +- (2+5)

Переменный ток: 600 мА, 10 А, +- (3 + 5)

Описание тока: 600мА отверстие с предохранителем 1А, 10А отверстие без предохранителя.

Сопротивление: 600,0 Ом +- (1,5+3), 6000 кОм, 60,00 кОм, 600,0 кОм +- (1+3), 6000 Ом +- (1,5+5), 60,00 Ом +- (3+3).

Емкость: 60,00 нФ, 600,0 нФ, 6000 Ф+- (5+5), 60,00 Ф, 600,0 Ф+- (10+5).

Диод: 0,0–3,3 В, OL-дисплей выше 3,3 В.

Непрерывность: звук при сопротивлении 50 Ом и ниже.

. Цифровой осциллограф-мультиметр-генератор 3 в 1

. Цифровой осциллограф-мультиметр-генератор 3 в 1

Список упаковки: 1 цифровой осциллограф

2 тестовых линии

2 высоковольтных тестовых линии

11 аксессуаров

1 USB-кабель

2 руководства пользователя
