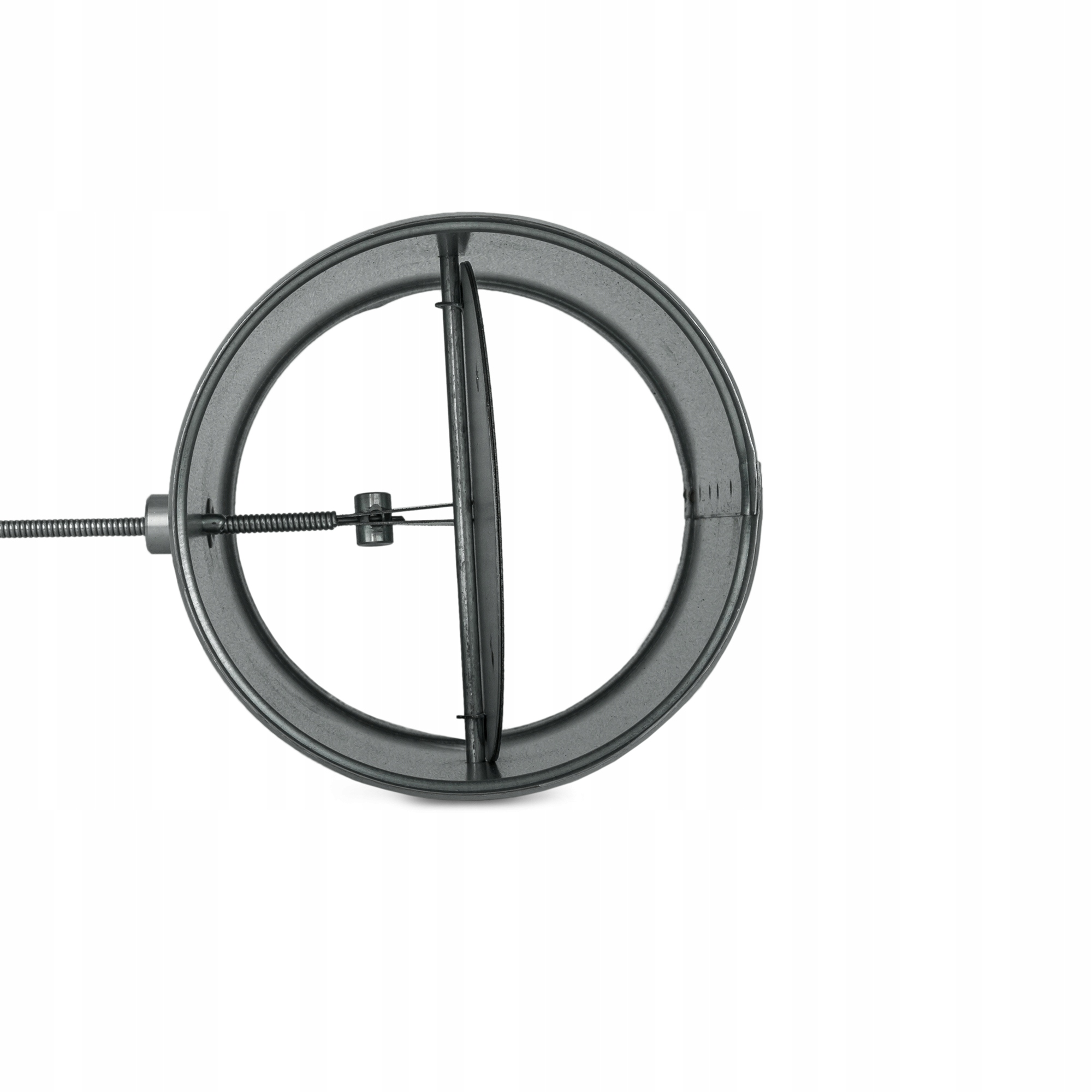

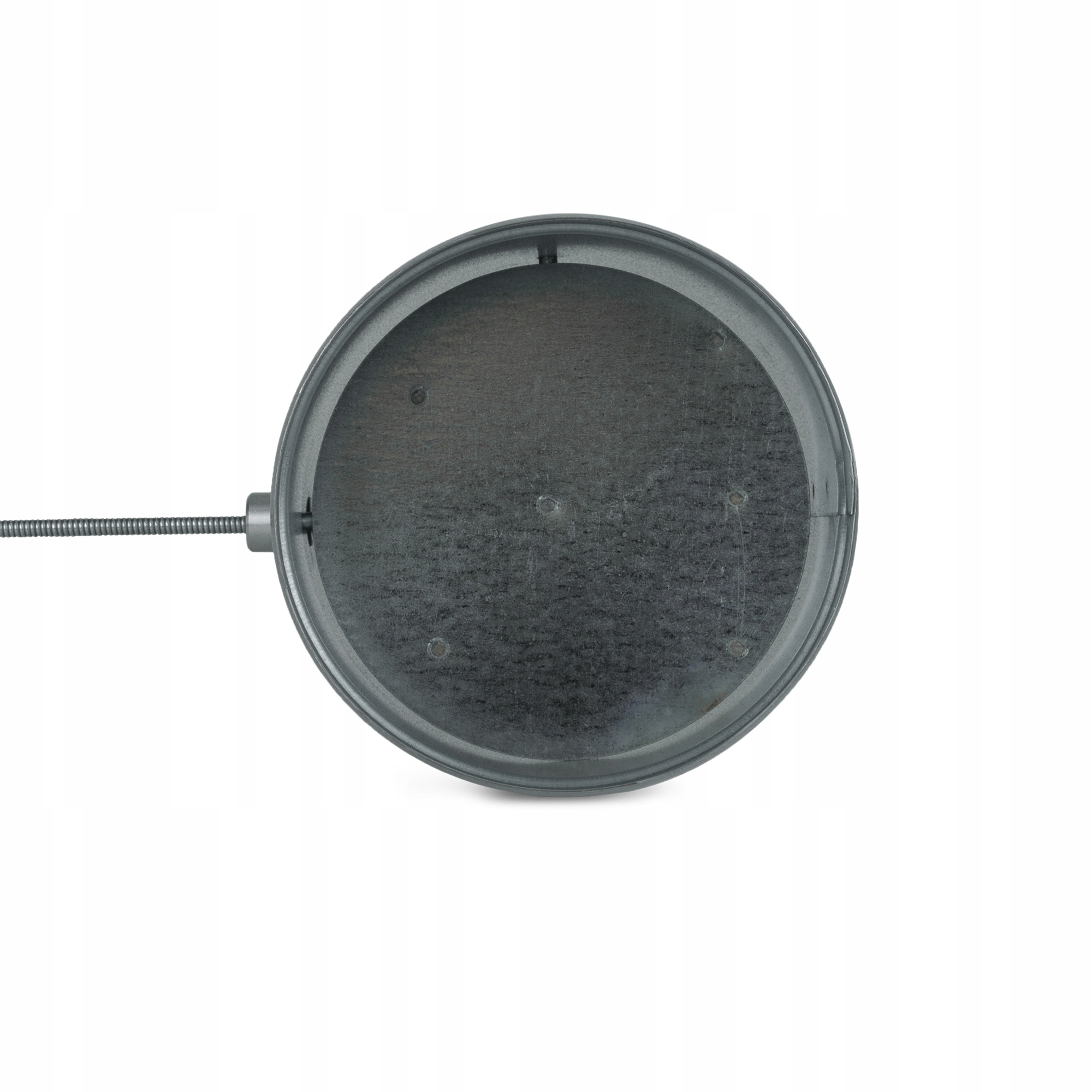

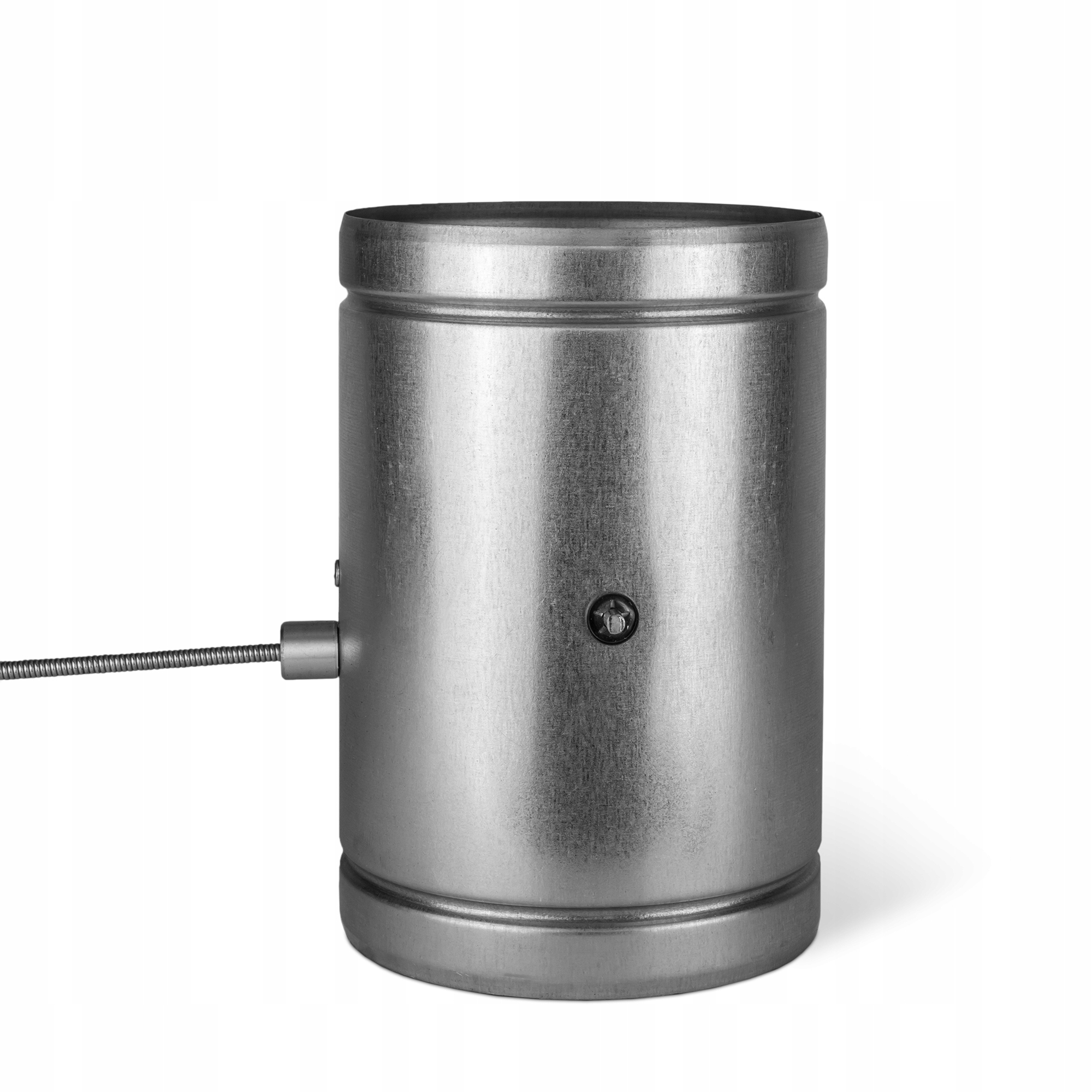

Демпфер з тросом PJS150/C, діаметр 150 мм

Код: 7400472764
Как заказать
1897 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №11264593
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 84

Приобретая «Демпфер з тросом PJS150/C, діаметр 150 мм» данный товар из каталога «Провода и каналы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Клапан с обозначением кабеля PJS150/C-OC

Заслонка применяется для регулирования расхода горячего воздуха в сетях распределения горячего воздуха или в каналах, подающих воздух к каминной топке.

Регулирование расхода воздуха осуществляется с помощью троса. Заслонка изготовлена ​​из оцинкованного листового металла, что полностью защищает ее от коррозии.

Применение:

  • для устройства систем распределения горячего воздуха от камина
  • для строительства систем подачи воздуха в камин

И. Установка без укорачивания кабеля:

  • Поместите заслонку на место установки.
  • Перед установкой проверьте, закрывается и открывается заслонка полностью. При необходимости отрегулируйте. Не закрывание заслонки может быть вызвано расположением троса (количеством и размером изгибов)!!!
  • Перед установкой шестигранным ключом на 2,0 мм затяните установочный винт, фиксирующий провод троса. заслонки.
  • На патрубки заслонки установить воздуховоды и затянуть их хомутами.
  • Для установки кабеля (не снимая его с заслонки) в перегородке (стене) , отвинтите ручку от штыря троса и декоративную гайку от фитинга троса. Так как на этапе производства он плотно затягивается – лучше всего это делать плоскогубцами или пассатижами, закрыв ручку куском, например, ткани или резины.
  • Пропустите веревку через отверстие в перегородке.
  • Затяните декоративный колпачок и ручку.

II. Установка с укорачиванием троса:

  • Установите демпфер на место крепления и отмерьте необходимую длину троса.
  • Ослабьте установочный винт, фиксирующий провод троса с шестигранный ключ на 2,0 мм и винты, крепящие внешнюю оболочку троса, с помощью крестовой отвертки.
  • Снимите трос с дроссельной заслонки.
  • Укоротите трос и подготовьте его конец, как показано на рисунке.
  • Установите внешнюю оболочку троса в дроссельную заслонку, вставив пластиковую оболочку троса в отверстие в дроссельной заслонке (затяните винты крестовой отверткой).
  • Вставьте трос. (проволоку) в отверстие запирающей ручки, предварительно затяните установочный винт шестигранным ключом на 2,0 мм.
  • Действуйте, как в пунктах 2–7 главы I.

Технические данные:

  • dz = 148 мм,
  • L = 222 мм
  • Материал: оцинкованный листовой металл
  • Диаметр спиро: fi 150
  • Длина кабеля: 1200 мм +/- 40 мм
  • Вес: 0,7кг
