ДОМАШНЯЯ СИГНАЛИЗАЦИЯ PERFECTA-IP 32-WRL 5 ДЕТЕКТОРОВ СИСТЕМА SATEL ПРИМЕНЕНИЕ ДЛЯ ЛЮБИМЫХ ЛЮБИМЫХ 25 кг

Проводная система сигнализации на базе ПКП Satel Perfecta-IP 32-WRL с 5 извещателями Swan Quad (устойчивы к воздействию домашних животных весом до 25 кг) и беспроводной клавиатурой

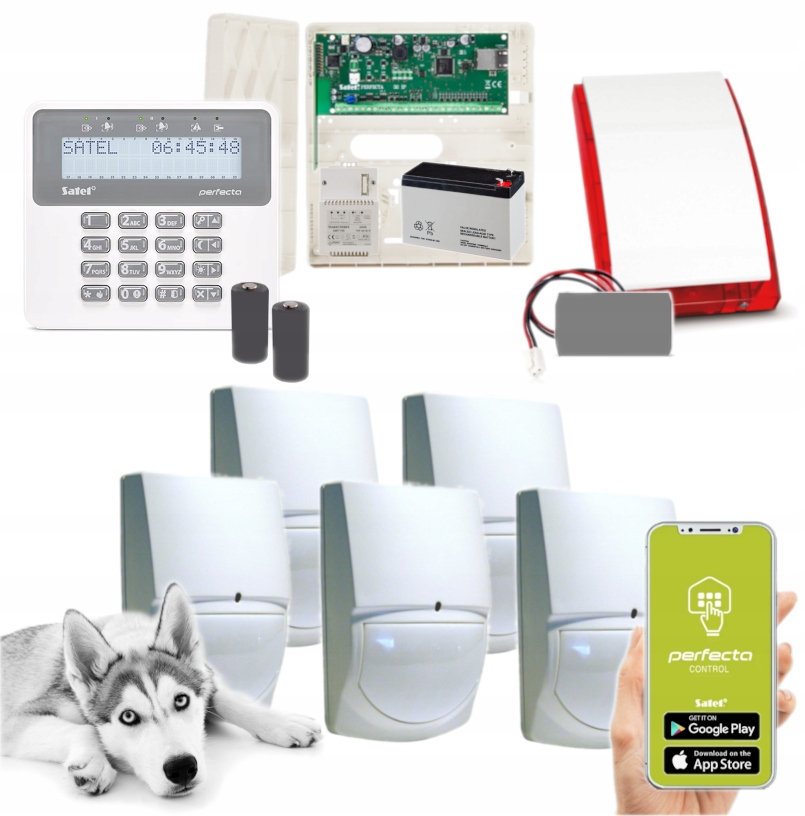

В комплект входят:

• Панель управления сигнализацией Satel PERFECTA-IP 32-WRL - 1 шт;
• Накладной пластиковый корпус Satel OPU-4 П - 1 шт;
• Трансформатор Pulsar AWT150 40ВА/16В/18В - 1 шт;
• Аксессуары для панели управления (кабель аккумулятора, монтажные штыри, резисторы);
• Беспроводная клавиатура Satel PRF-LCD-WRL - 1 шт;
• Батарея CR123A 3В (для клавиатуры) - 2 шт;
• Swan Quad проводная для помещения детектор (с защитой от животных до 25 кг) - 5 шт;
• Сирена наружная беспроводная Satel MSP-300 R - 1 шт;
• Аккумулятор Satel BAT-ER-3.6 (для сирены) - 1 шт;
• Необслуживаемый аккумулятор 12В 7Ач - 1 шт;
• Краткая инструкция (полную инструкцию можно скачать на сайте производителя) сайт).

❗ Контрольную панель можно настроить двумя способами: с помощью программы Perfecta Soft (с компьютера, подключенного кабелем RS-232 (TTL)) - требуется кабель Satel USB-RS или DB9FC/RJ-KPL - не входит в комплект, или удаленно (LAN) - посредством передачи данных по Ethernet).

❗ Извещатели продаются без держателя. Не рекомендуется устанавливать датчик на ручку, поскольку он может некорректно игнорировать присутствие животных. Если место установки требует держателей, доступны следующие варианты: универсальное (настенное) крепление или специальный P2/VID-BKR (продается отдельно), но не наклоняйте датчик вертикально.

❗Примечание❗

Обратите внимание, что стандартный ПКП имеет 8 зон, поэтому можно подключить 7 датчиков (8-я зона используется для тамперов). Для расширения до 32 зон необходимо приобрести расширители INT-E (каждый расширяет ПКП еще на 8 зон).

ПРОВОДНАЯ СИСТЕМА НА ОСНОВЕ КОНТРОЛЛЕРА PERFECTA-IP 32-WRL — передовое решение, предназначенное для обеспечения безопасности объектов малого и среднего размера, таких как квартиры, частные дома, рядные дома, офисы и небольшие компании. Это универсальная система сигнализации, предлагающая широкий спектр функций, адаптированных к различным потребностям пользователей.

Основные возможности системы PERFECTA-IP:

1. Гибкость установки: система PERFECTA-IP позволяет создавать как проводные, так и беспроводные установки. Благодаря этому пользователь может выбрать наиболее удобную форму установки с учетом специфики объекта. Беспроводная установка работает на частоте 433 МГц, что позволяет легко и быстро расширить систему без необходимости проведения сложных монтажных работ.

2. Деление на зоны: Система позволяет разделить охраняемый объект на 2 независимые зоны. Каждый из них может быть защищен в одном из трех режимов ожидания:

• Дневной режим: идеально подходит для использования в рабочее время или в течение дня, когда на объекте присутствуют люди.
• Ночной режим: обеспечивает защиту в ночные часы, когда пользователи спят и не хотят, чтобы их беспокоили.
• Полный режим: обеспечивает максимальную защиту, когда объект пуст, например, во время отпуска или закрытых офисов.

3. Индивидуальное назначение входа: Каждый вход системы может быть назначен одной или обеим контролируемым зонам, что обеспечивает большую гибкость в настройке системы. Например, въезд в гараж можно отнести как к дневной, так и к ночной зоне, а датчик в гостиной может работать только в полном режиме.

4. Встроенный модуль Ethernet:обеспечивает удаленное управление и мониторинг системы через Интернет. Благодаря этому пользователи могут контролировать состояние системы, получать уведомления о тревогах и событиях, а также изменять настройки без необходимости физического присутствия на объекте. Это чрезвычайно удобное решение для людей, которые часто находятся вдали от дома или офиса.

✅ ПКП не имеет GSM-модуля. Связь с пользователем происходит через упомянутый выше Ethernet-модуль после его подключения к сети LAN посредством кабеля.

Система PERFECTA-IP — современное, универсальное и гибкое решение для обеспечения безопасности объектов малого и среднего размера. Благодаря расширенным функциям и возможности расширения эта система является идеальным выбором для людей и компаний, которым нужна надежная и простая в использовании система охранной сигнализации.

Панель управления охранной сигнализацией Satel Perfecta-IP 32-WRL — устройство, обеспечивающее комплексные возможности управления и мониторинга системы охранной сигнализации. Помимо традиционных способов управления, панель управления предлагает современные решения, повышающие комфорт и удобство использования.

Управление охранной системой

Пульт управления Perfecta-IP 32-WRL позволяет управлять системой охранной сигнализации с помощью функционального и интуитивно понятного приложения PERFECTA CONTROL, доступного для мобильных устройств с Android и iOS. Оно позволяет пользователям удаленно управлять системой, получать PUSH-уведомления о событиях и отслеживать состояние тревог в режиме реального времени. Дополнительно управлять системой можно с помощью пультов MPT-350(не входят в комплект), удобных для повседневного использования (пульты в комплект не входят).

Гибкая установка

Perfecta-IP 32-WRL позволяет создавать как проводные, так и беспроводные установки. Беспроводная радиосвязь осуществляется на частоте 433 МГц и может быть реализована двунаправленно (с беспроводными клавиатурами PRF-LCD-WRL и сиренами MSP-300 R, не входят в комплект) или однонаправленно (с извещателями серии MICRA и пультами дистанционного управления MPT-350, не входят в комплект). Такая гибкость позволяет легко расширять систему без необходимости прокладки дополнительных кабелей, что особенно полезно в существующих зданиях.

Встроенный модуль Ethernet

Встроенный модуль Ethernet значительно расширяет функциональные возможности контрольной панели Perfecta-IP 32-WRL. Оно обеспечивает:

• Сотрудничество с приложением PERFECTA CONTROL: благодаря этому пользователи могут удаленно управлять системой сигнализации со своего смартфона, получать PUSH-уведомления и отслеживать события.
• Удаленная настройка с помощью программы PERFECTA Soft: монтажники могут настраивать систему удаленно, что ускоряет и облегчает процесс установки и изменения настроек.
• Событие мониторинг: система может отправлять информацию о событиях на ПЦН охранного агентства, что повышает безопасность объекта.

Расширение системы

Панель управления Perfecta-IP 32-WRL оснащена 8 входами и 4 проводными выходами на плате электроники. Это число можно увеличить до 32 входов и 16 выходов путем подключения модулей расширения, таких как расширители входов INT-E и расширители выходов INT-O или INT-ORS (расширители не входят в комплект). Благодаря этому система может быть расширена дополнительными датчиками, сигналами и исполнительными механизмами, например, для управления гаражными воротами, рольставнями или садовыми разбрызгивателями.

Практическое применение

Например, в частном доме систему можно настроить для защиты различных частей дома в зависимости от потребностей. Например, система может контролировать гараж и подвал днем, а ночью – весь дом. Благодаря приложению PERFECTA CONTROL пользователь может удаленно проверять состояние системы, ставить или снимать с охраны сигнализацию, а также получать мгновенные уведомления о любых нарушениях.

В компании система Perfecta-IP 32-WRL позволяет разделить объект на зоны, что позволяет охранять склад в рабочее время (дневной режим), а после рабочего времени – перевести систему в ночной режим (охрана всего объекта). Удаленная настройка и мониторинг событий обеспечивают безопасность и контроль над компанией, даже когда владелец находится вне работы.

✔ ХАРАКТЕРИСТИКИ ТОВАРА (Perfecta-IP 32-WRL):

• от 8 до 32 проводных программируемых входов: выбор конфигурации: NO, NC, EOL, 2EOL/NO, 2EOL/NC; возможность поддержки роллетных и вибродатчиков
• от 4 до 16 программируемых проводных выходов (выходы с номерами 13 по 16 предназначены для поддержки беспроводных сирен MSP-300)
• дополнительно 4 беспроводных выхода для поддержки беспроводных сирен MSP-300
• 2 выхода питания на материнской плате
• встроенные модули:

- Ethernet (мониторинг станций, мобильное приложение, PUSH-уведомления)

- поддержка беспроводных устройств, работающих в диапазоне частот 433 МГц

• шифрованная беспроводная связь:

- двусторонняя с клавиатурами PRF-LCD-WRL и сиренами MSP-300 R

- односторонняя с извещателями серии MICRA (макс. 32) и пультом MPT-350 управление

• разделение системы на 2 зоны:

- 3 режима наблюдения в каждой зоне;

- возможность назначения входа на 2 зоны;

- управление пользователем или с помощью таймеров

• до 6 функций управления, доступных с пульта
• коммуникационная шина для подключения клавиатур (PRF-LCD), модулей расширения (INT-E, INT-O, INT-ORS)
• управление системой с помощью: клавиатур PRF-LCD или PRF-LCD-WRL (до 4), мобильного приложения PERFECTA CONTROL, пультов MPT-350 (до 15)
• возможность обновления программного обеспечения (прошивки)
• поддержки форматов связи Contact ID и SIA
• отправка кодов событий на ПЦН по Ethernet
• пароли: 15 пользовательских паролей, 1 сервисный пароль
• редактирование имен (пользователей, зон, входов, выходов и модулей) для облегчения управления и контроля системы
• 8 таймеров с возможностью установки исключений
• память на 3584 событий
• автоматическая диагностика основных компонентов системы
• электрическая защита коммуникационной шины
• встроенный импульсный источник питания: защита от перегрузки, защита от полной разрядки батареи, регулирование заряда батареи зарядного тока
• программирование настроек ПКП:

- локально - клавиатура или компьютер с установленной программой PERFECTA Soft, подключенный к порту RS-232 (TTL) ПКП - кабелем Satel USB-RS или DB9FC/RJ-KPL - в комплект не входит;

- удаленно (LAN) - через передачу данных по Ethernet) и с помощью клавиатуры

Приложение PERFECTA Control

✅ Обеспечивает удаленное управление системой охранной сигнализации:

• проверка состояния групп, зон и выходов,
• постановка/снятие с охраны или сброс тревоги,
• блокировка/разблокировка входов,
• управление выходами,
• просмотр неисправностей,
• просмотр событий памяти,
• информирование о событиях в системе сигнализации с помощью PUSH-уведомлений.

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Perfecta-IP 32-WRL):

• программируемые проводные входы: 8
• максимальное количество программируемых входов: 32 (расширение с помощью расширителя входов)
• программируемые проводные выходы: 4
• максимальное количество программируемых выходов: 16 (расширение с помощью выхода) расширители)
• входы питания: 2
• коммуникационные шины: 1
• клавиатуры: до 4
• зон: 2
• пользователи: 15
• таймеры: 8
• память событий: 3584
• нагрузочная способность программируемых выходов сильноточная: 1000 мА/12 В По постоянному току
• нагрузочная способность слаботочных программируемых выходов: 25 мА / 12 В постоянного тока
• нагрузочная способность выхода KPD: 500 мА / 12 В постоянного тока
• нагрузочная способность выхода AUX: 500 мА / 12 В постоянного тока
• степень защиты по EN 50131: Grade 2
• класс окружающей среды по EN 50130-5: II
• рабочая температура: -10°С...+55°С
• максимальная влажность: 93% (±3%)
• напряжение питания: 18В переменного тока (±15%), 50-60 Гц
• рекомендуемый трансформатор: 40 ВА
• ток потребляемого тока: 120 мА (в режиме ожидания), 220 В мА (макс.)
• Ток потребления от аккумулятора: 130 мА (в режиме ожидания от аккумулятора); 150 мА (макс. от аккумулятора)
• Выходное напряжение источника питания: 12 В постоянного тока (±15 %)
• Диапазон выходного напряжения: 10,5 В…14 В постоянного тока
• Выходной ток источника питания: 2 А
• Ток зарядки аккумулятора: 500 мА
• Напряжение сообщения о сбое аккумулятора: 11 В ±10 %
• Напряжение отключения аккумулятора: 10,5 В ±10 %.
• Размеры электронной платы: 160 x 110 мм.
• Вес: 118 г.

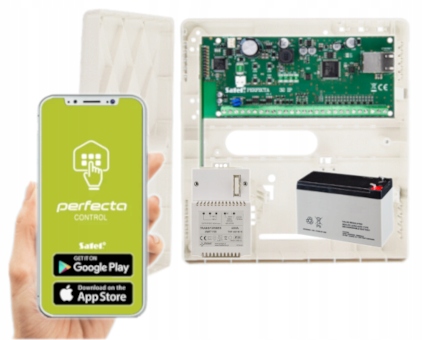

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-4 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а это значит, что сам корпус будет занимать меньше места. Универсальность и размеры корпуса позволяют устанавливать внутри ПКП SATEL, модули расширения, модули связи, контроллеры и многие другие устройства.

Он оснащен двойной противосаботажной защитой: от открытия крышки и от отсоединения от стены. Также имеется место для установки сетевых трансформаторов мощностью 40 или 60 ВА и резервного аккумулятора 12 В емкостью 7 или 7,2 Ач. Не блокирует и не ослабляет радиосигнал, поэтому внутри корпуса можно размещать беспроводные устройства с антеннами.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ОПУ-4 П):

• двойная защита от несанкционированного доступа
• возможность установки беспроводных устройств с антеннами внутри корпуса
• место для трансформатора: 40 или 60 ВА
• возможность установки Блок питания АПС-412 вместо трансформатора
• накладной монтаж
• применение: ПКП, модули расширения и модули GSM связи - производства SATEL; Дверные контроллеры ACCO с питанием и без него; Панель контроля доступа ACCO-NT
• размеры: 266 x 286 x 100 мм

ТРАНСФОРМАТОР Pulsar AWT150 предназначен для питания устройств, требующих переменного напряжения: U1, U2 или U3.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (AWT150):

• напряжение питания: 230 В переменного тока / 50 Гц
• выходное напряжение (U1/U2/U3): 16В/18В
• мощность: 40ВА
• потребляемый ток при номинальной нагрузке от сети ~230В: 0,20А
• номинальный выходной ток (I1/I2/I3): 2,2А/2,0А
• защита от короткого замыкания и перегрузки: предохранитель F в первичной цепи трансформатора (Т 315 мА/250В)
• тепловая защита: 130 градусов C (необратимый)
• соединительные разъемы: AWG 24-12, 2,5 мм2
• степень защиты: IP30
• корпус: PC/ABC, UL94-V0
• рабочая температура/класс термической: -10 градусов C ... +40 градусов C / Ta 40B
• относительная влажность: 90%
• размеры: 72 x 115 x 70 мм

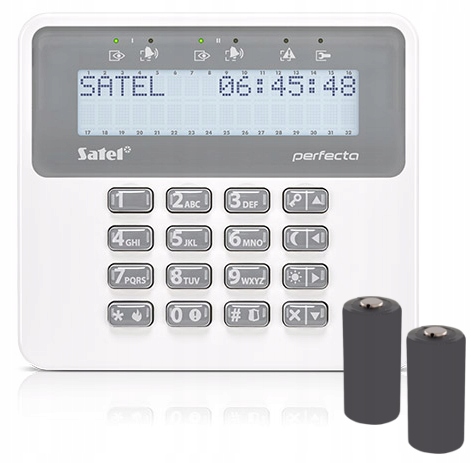

БЕСПРОВОДНОЙ МАНИПУЛЯТОР Satel PRF-LCD-WRL используется для ежедневной эксплуатации панелей управления серий PERFECTA 16-WRL и PERFECTA 32-WRL. Шифрованная связь с ПКП осуществляется в двустороннем режиме – в диапазоне 433 МГц. Крупные клавиши, ЖК-дисплей и светодиоды, указывающие состояние системы, делают работу системы удобной и прозрачной для всех пользователей. На клавиатуре, помимо цифровых клавиш, имеются также кнопки, позволяющие быстро активировать выбранный режим наблюдения (дневной, ночной, полный) и вызвать 3 тревоги: штурмовую, пожарную, экстренную.

* Если в системе охранной сигнализации имеется только беспроводная клавиатура - ее необходимо добавить в систему с помощью компьютера с установленной программой PERFECTA Soft (требуется кабель Satel USB-RS - в комплект не входит) или проводной клавиатуры.

✅ ОСОБЕННОСТИ ПРОДУКТА (PRF-LCD-WRL):

• работа с панелями управления серий PERFECTA 16-WRL и PERFECTA 32-WRL
• двусторонняя кодированная радиосвязь в диапазоне частот 433 МГц
• большой четкий ЖК-дисплей
• Светодиоды, информирующие о состоянии групп и системы
• быстрая активация выбранных режим ожидания с помощью функциональных клавиш
• срабатывание с клавиатуры сигналов тревоги «ПАНИКА», «ПОЖАР», «ПОМОЩЬ»
• подсветка дисплея и клавиш
• звуковая сигнализация выбранных событий в системе
• сигнализация потери связи с ПКП

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (PRF-LCD-WRL):

• рабочая полоса частот: 433,05 - 434,79 МГц.
• Дальность радиосвязи (на открытой местности) - до 200 м.
• Рабочая температура: -10 °С...+55 °С.
• Напряжение питания: 12 В постоянного тока.
• Батарея 2х CR123A 3 В (в комплекте).
• Потребляемый ток: 0,005 мА (в комплекте). режим ожидания от аккумулятора BT1), 50 мА (макс. от аккумулятора BT1)
• Потребление тока: 1 мкА (в режиме ожидания от аккумулятора BT2), 45 мА (макс. от аккумулятора BT2)
• Размеры корпуса: 139 x 124 x 22 мм
• Вес: 280 г

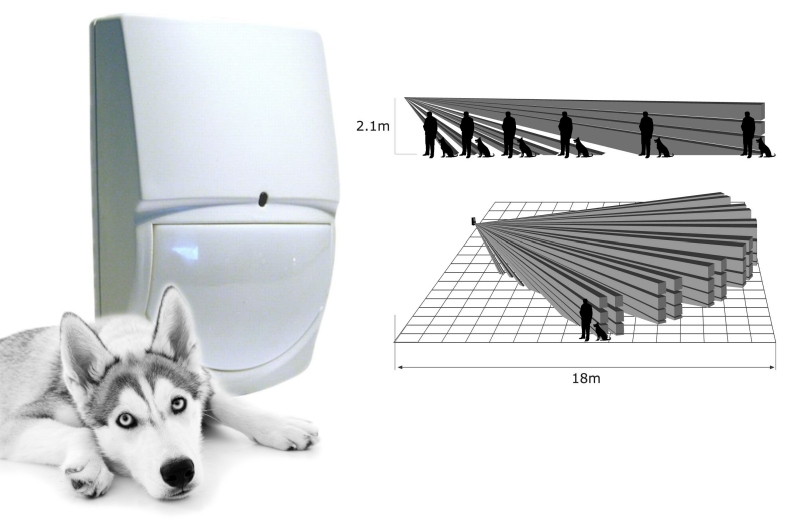

ВНУТРЕННИЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯ использует специально разработанную линзу с уникальным PIR Quad (4-элементным) датчиком и новым типом электроники ASIC, предназначенной для устранения ложных срабатываний при обнаружении мелких животных. SWAN QUAD предлагает беспрецедентный уровень устойчивости к видимому свету. Датчик обеспечивает исключительный уровень обнаружения и стабильности в любой системе сигнализации. SWAN QUAD комплектуется широкоугольным объективом.

❗Детектор устойчив к домашним животным весом до 25 кг.

✅ ОСОБЕННОСТИ ПРОДУКТА (Swan Quad):

• Технология Quad Linear Imaging для более четкого анализа размеров тела, дифференциации от фона и животных
• выделенная электронная схема ASIC
• иммунитет животных повышается до 25 кг(переключается в диапазоне 15/25 кг)
• Широкоугольный объектив дальнего действия 18 м
• температурная компенсация
• невидимый корпус
• регулируемая ширина импульса
• регулируемая чувствительность
• устойчивость к помехам
• любая высота установки (1,8 м - 2,4м)
• Светодиодная сигнализация (отключаемая).

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Swan Quad):

• метод обнаружения: Quad (4 элемента) PIR
• температурная компенсация
• регулируемая ширина импульса
• длительность тревоги: 2 с (± 0,5сек)
• выход тревоги: НЗ 28 В постоянного тока 0,1 А с резистором 27 Ом в линии
• тапер: НЗ 28 В постоянного тока 0,1 А с резистором 10 Ом
• время горения: 60 с (± 5 сек)
• Светодиод: горит во время тревоги
• рабочая температура: -20°C ...+60°C
• Сопротивление радиочастотным помехам: 30В/м, 10–1000 МГц.
• Сопротивление электромагнитным помехам: 50 000 В. Электрические помехи от разрядов.
• Источник питания: 8,2–16 В постоянного тока.
• Потребляемый ток (± 5%): 8 мА (режим ожидания, 10 мА (рабочий).
• Размеры: 92 x 59 x 37 мм.
• Вес. 40г.

ВНЕШНИЙ БЕСПРОВОДНОЙ СИГНАЛЕР Satel MSP-300 R предназначен для работы с контроллером Satel MTX-300 (работающим на частоте 433 МГц) и панелями управления PERFECTA 16-WRL и 32-WRL. В сигнализаторе используется современная радиосистема SPIRIT1 с оптимизированным управлением энергопотреблением, что обеспечивает длительную работу устройства в сложных условиях. Безотказную работу MSP-300 обеспечивает также очень эффективный аккумулятор BAT-ER-3.6,который используется в специализированных приложениях (в том числе военных и медицинских).

✅ ОСОБЕННОСТИ ТОВАРА (MSP-300 R):

• взаимодействие с контроллером MTX-300 и панелями управления PERFECTA 16-WRL и PERFECTA. 32-WRL
• оптическая и акустическая сигнализация, запускаемая независимо по радио
• оптическая сигнализация: сверхяркие светодиоды
• акустическая сигнализация: пьезоэлектрический преобразователь
• возможность запуска одного из нескольких акустических сигналов
• современная радиосистема, обеспечивающая оптимальную связь с низким энергопотреблением
• дистанционная настройка
• питание от эффективной батареи BAT-ER-3.6 емкостью 13 Ач и широким диапазоном рабочих температур
• защита от вскрытия корпуса и извлечения его из земли

✔ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (MSP-300 R):

• диапазон рабочих частот: 433,05 ÷ 434,79 МГц
• дальность радиосвязи (в полевых условиях) открыта): до 400 м
• уровень звука (на расстоянии 1 м): до 105 дБ
• класс окружающей среды по EN50130-5: IIIA
• рабочая температура: -40°C ...+55°C
• макс. влажность: 93% (±3%)
• питание: аккумулятор ER34615 3,6В 12Ач
• срок службы аккумулятора: до 3 лет
• потребление тока: 0,6 мА (режим ожидания), 500 мА (макс.)
• размеры корпуса: 148 x 254 x 64 мм
• вес: 820 г
