DSO-TC3 - портативный осциллограф с тестером LCR, генератором DDS + щупом P6100
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 18
Оплачивая «DSO-TC3 - портативный осциллограф с тестером LCR, генератором DDS + щупом P6100», вы можете быть уверены, что данное изделие из каталога «Осциллографы» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

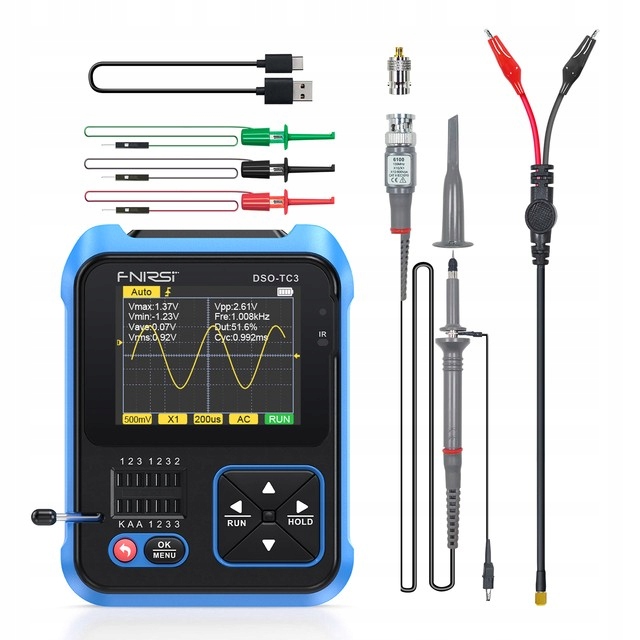

DSO-TC3 - портативный осциллограф с тестером LCR и генератором DDS + пробником P6100
Описание
Fnirsi DSO-TC3 - устройство 3-в-1, сочетающее в себе цифровой осциллограф с тестером LCR и генератором DDS. Он позволяет выполнять осциллографические измерения и тестировать электронные компоненты, включая диоды и транзисторы. Функция осциллографа позволяет измерять аналоговый сигнал с полосой пропускания до 500 кГц. У него один канал. Благодаря частоте дискретизации 10 MS/s осциллограф позволяет обнаруживать изменения сигнала в реальном времени. Прибор позволяет измерять частоту, период и скважность сигнала. Также стоит обратить внимание на режим триггера, который может работать в автоматическом, обычном или однократном режиме измерения. Это позволяет более точно измерять сигналы.
Тестер LCR позволяет измерять емкость, сопротивление и индуктивность электронных компонентов. Тестер поддерживает измерение емкости, сопротивления и индуктивности. Дополнительно имеется генератор цифровых сигналов, в том числе синусоидального, прямоугольного, треугольного, импульсного и постоянного тока.
Прибор оснащен ЖК-TFT-дисплеем диагональю 2,4 дюйма, что позволяет удобно считывать результаты измерений и легко управлять прибором. Питается от аккумулятора емкостью 1500 мАч. Заряжать прибор можно через разъем USB Type-C. Осциллограф с LCR-тестером используется при работе с электроникой, в частности при ремонте и диагностике электронных устройств и Это полезный инструмент для людей, которым необходимо удобное многофункциональное устройство для измерения и тестирования электронных компонентов.
Внимание!
Упомянутая в инструкции заземляющая пружина не входит в комплект поставки щупа P6100, она идет в комплекте только с высоковольтными щупами: P6150, P6200, P6100, P6150, P6200, которые указаны на первой странице руководства.
Внимание!
Разрядите конденсатор перед его подключением. Подключение заряженного конденсатора может привести к необратимому повреждению измерительного прибора.
Характеристики
- Цифровой осциллограф:
- Количество каналов: 1
- Пропускная способность аналогового: от 0 до 500 кГц
- Входное сопротивление: 1 МОм.
- Режим связи: переменный/постоянный ток
- Частота выборки в реальном времени: 10 МС/с
- Диапазон испытательного напряжения: 1X: 40 В / 10X: 400 В
- Чувствительность по вертикали: от 10 мВ/дел до 10 В/дел
- Смещение по вертикали: регулируемое
- Диапазон горизонтальной развертки: от 10 мкс/дел до 500 с/дел
- Режим триггера: автоматический, нормальный, одиночное измерение
- Тип триггера: нарастающий фронт, спадающий фронт
- Уровень триггера: регулируемый
- Останов измерения: функция HOLD
- Параметры измерения: частота, период, рабочий цикл
- Тестер LCR:
- Тестер транзисторов: JFET, IGBT, MOSFET
- Тестирование диодов: <4,5 В
- Измерение ESR конденсатора
- Емкость: от 25 пФ до 100 мФ
- Сопротивление: от 0,01 Ом до 50 МОм
- Индуктивность: от 10 мкГн до 1000 мкГн
- Батарея: от 0,1 до 4,5 В
- Входное напряжение: от 0 до 40 В
- Выход ШИМ: от 1,5 кГц до 9,99 МГц
- Генератор сигнала:
- Сигнал: синусоидальный: 1–100 кГц, 3,3 В/50%
- Сигнал: прямоугольный: 1–100 кГц, 3,3 В/50 %
- Сигнал: импульсный: 1–100 кГц, 3,3 В/50 %
- Сигнал: треугольный: 1–100 кГц, 3,3 В/50 %
- Сигнал: тип линейного изменения: 1–100 кГц, 3,3 В/50 %
- Сигнал: постоянный ток: 0 - 3,3 В
- Дисплей: цветной, 2,4" LCD TFT
- Электропитание: аккумулятор 1500 мАч
- Зарядка:
