DST-201 Ручной мультиметр, осциллограф и генератор функций 3-в-1 FNIRSI

Компактный диагностический инструмент 3-в-1

Прибор FNIRSI® DST-201 представляет собой портативный многофункциональный инструмент, сочетающий в себе функции цифрового осциллографа (1 МГц), прецизионного мультиметра True-RMS и генератора сигналов в одном компактном корпусе. Это идеальное решение для базовой диагностики, домашнего обслуживания и образовательных проектов, где мобильность и универсальность имеют ключевое значение.

Благодаря карманному дизайну и питанию от аккумулятора он обеспечивает максимальную мобильность для полевых и лабораторных работ. Устройство с полосой пропускания 1 МГц вполне достаточно для анализа аудио, мощности и низкочастотных цифровых управляющих сигналов.

DST-201 отличается цветным дисплеем высокого разрешения, обеспечивающим четкое считывание параметров измерений и осциллограмм осциллографа. Управление интуитивно понятно, а прочный корпус защищает устройство в суровых условиях работы.

Три встроенных режима: Быстрое переключение между режимами осциллографа, мультиметра и генератора сигналов повышает эффективность работы, делая DST-201 универсальным и экономичным инструментом.

Краткий обзор наиболее важных преимуществ DST-201

Универсальность и точность: DST-201 — это полный набор инструментов в одном устройстве. Он предлагает функцию осциллографа с полосой пропускания 1 МГц и дискретизацией 5 млн выборок/с, генератор сигналов, поддерживающий 13 форм сигналов (0–10 кГц), и комплексный мультиметр True RMS с разрешением 4,5 разряда. Этот мультиметр обеспечивает широкий спектр измерений (переменный/постоянный ток, сопротивление, емкость, температура, проверка диодов/целостности, LIVE), с возможностью измерения напряжения постоянного тока до 1000 В.

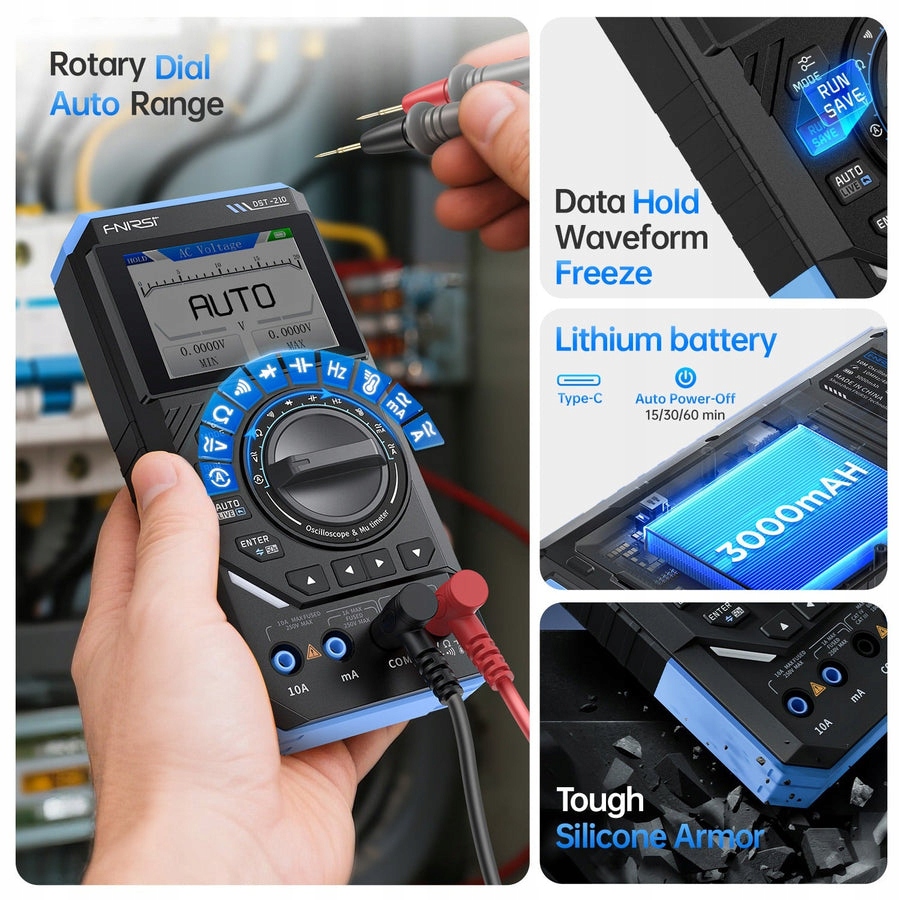

Эргономика и мобильность: Прибор отличается интуитивно понятным интерфейсом с поворотной ручкой для быстрого выбора функций и четким 2,8-дюймовым цветным TFT-дисплеем с регулируемой подсветкой. Благодаря компактному дизайну, встроенному аккумулятору 3000 мАч (до 15 часов в режиме ожидания) и защите от перегрузки он идеально подходит для полевых работ, обеспечивая безопасную и бесперебойную работу.

Анализ и настройка: DST-201 поддерживает расширенные функции, такие как Удержание данных и запись кривых для лучшего анализа данных. Кроме того, в режиме генератора параметры формы сигнала (частота, амплитуда, рабочий цикл) могут быть точно настроены в соответствии с любыми потребностями тестирования. Это гибкий и простой в использовании инструмент для профессионалов и любителей.

Основные характеристики

• Высокоточная функция осциллографа: FNIRSI DST-201 обеспечивает частоту дискретизации 5 Мвыб/с и аналоговую полосу пропускания 1 МГц, обеспечивая подробный анализ формы сигнала. Устройство оснащено защитой по напряжению до ±400В, подходит для широкого спектра применений.
• Многофункциональный генератор сигналов: поддерживает 13 типов сигналов в диапазоне частот 0-10КГц и регулируемое выходное напряжение до 3В. Частота, амплитуда и рабочий цикл могут быть точно настроены в соответствии с различными потребностями тестирования.

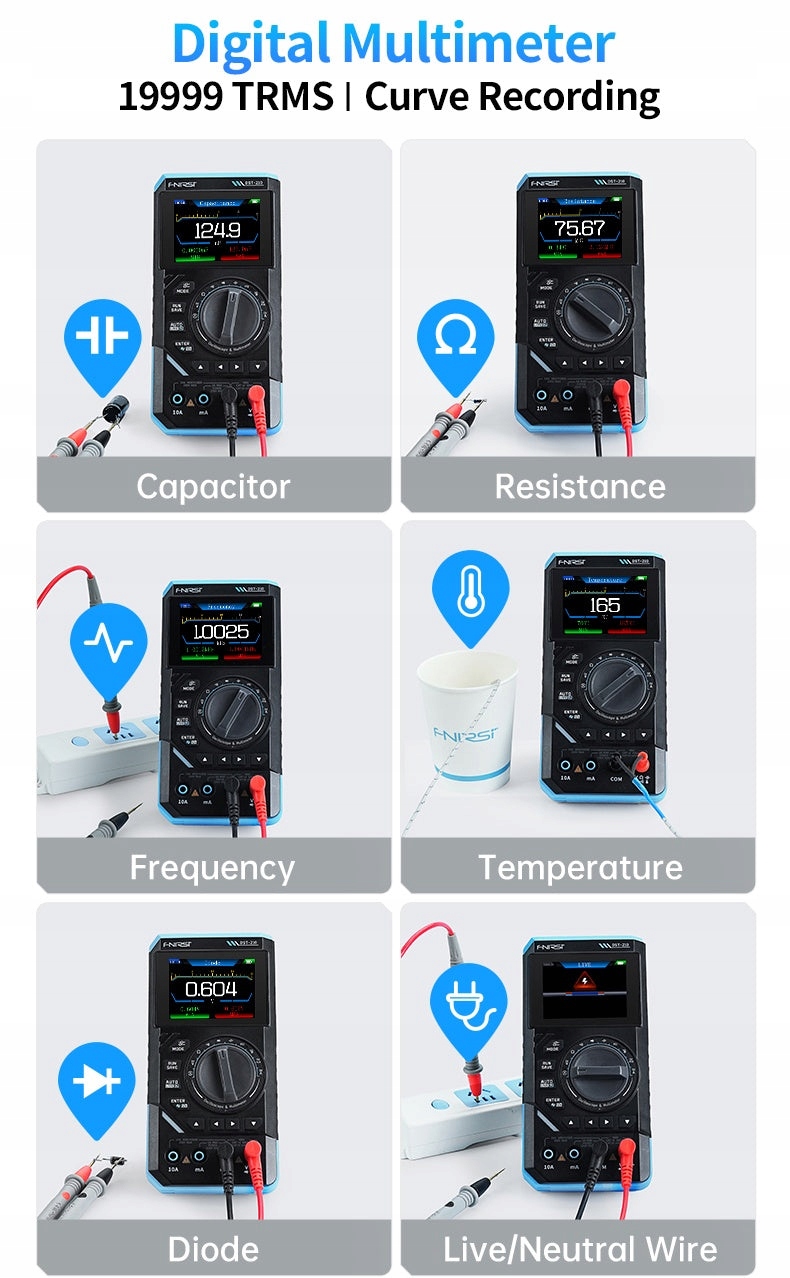

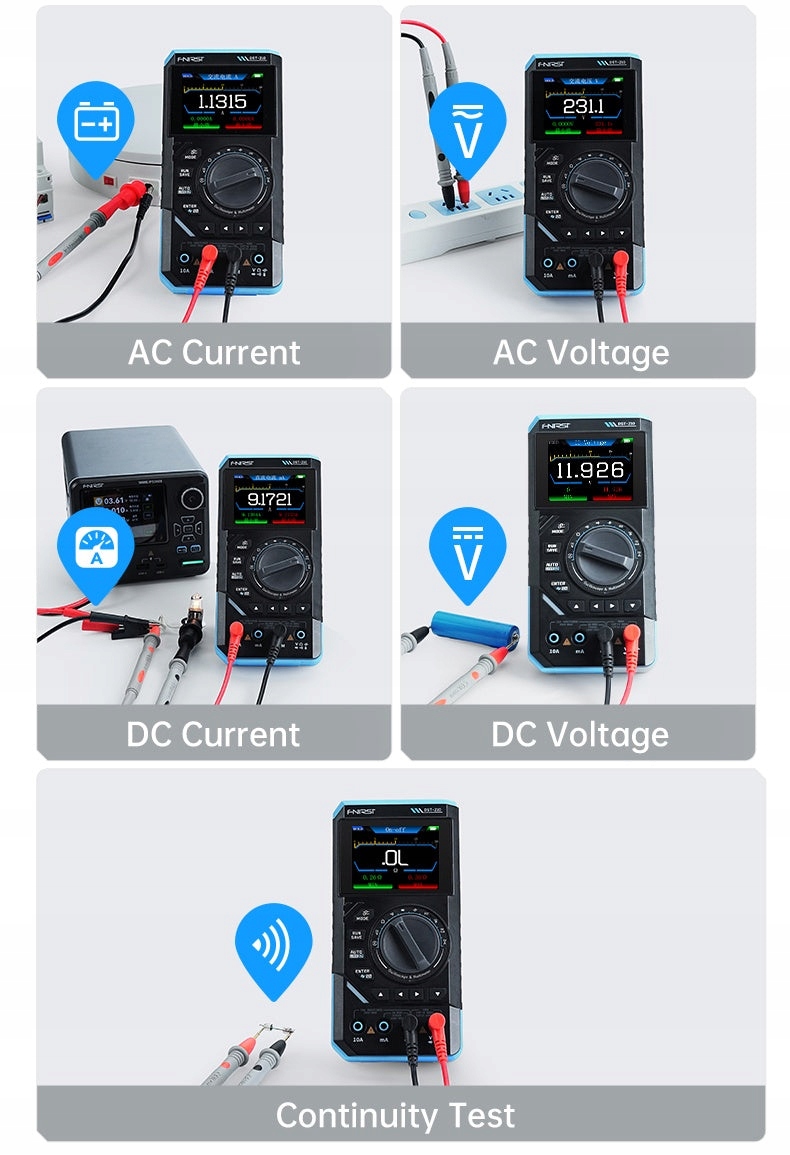

• Комплексный мультиметр: Модели FNIRSI DST-201/210 предлагают множество функций, таких как режим регистрации, автоматическое измерение, переменное/постоянное напряжение, переменный/постоянный ток, сопротивление, емкость, проверка диодов/прозвонки, частота, температура, удержание данных и обнаружение активной линии (ЖИВОЙ ноль/активная линия), что обеспечивает широкие возможности измерения
• защита от перегрузки и портативный дизайн: устройство оснащено защитой от перегрузки и предупреждением о низком заряде батареи, что повышает безопасность. Компактный и легкий дизайн и 2,8-дюймовый цветной TFT-дисплей обеспечивают четкое и интуитивно понятное изображение. Встроенный аккумулятор 3000 мАч обеспечивает до 15 часов работы в режиме ожидания, что идеально подходит для мобильного использования.
• Удобный и многофункциональный: FNIRSI DST-201/210 мощный и гибкий, простой в использовании и является идеальным многофункциональным инструментом для профессионалов, производственных предприятий, школ, любителей и домашних пользователей.

• Модель: DST-201.
• Материал экрана: цветной TFT-экран с диагональю 2,8 дюйма.
• Подсветка: регулируемая яркость.
• Источник питания: USB Type-C (5 В/1 А).
• Аккумулятор: 3000 мАч.
• Поддерживаемые языки: китайский, английский.
• Размеры продукта: прибл. 177,43 × 87,47 × 34,5 мм.
• Вес нетто: около 300 г.

• Частота выборки: 5 Мвыб/с
• Аналоговая полоса пропускания: 1 МГц
• Входное сопротивление: 1 МОм
• Режим связи: переменный/постоянный ток
• Диапазон испытательного напряжения:

  Пробник 1:1: 80 В (±40 В) В)

  Пробник 10:1: 800 В (±400 В)

• Чувствительность по вертикали: 10 мВ/дел – 10 В/дел (x1)
• Смещение по вертикали: регулируется с помощью индикаторов
• Временная развертка по горизонтали: 500 нс – 20 s/div
• Режим запуска: Авто / Нормальный / Одиночный
• Тип запуска: нарастающий/спадающий фронт
• Уровень запуска: настраивается с помощью индикаторов
• Стоп-сигнал: Функция HOLD
• Измерение автоматическое:Макс, Мин, Среднее (Vavg), RMS, Vpp, Частота, Период, рабочий цикл

• Напряжение постоянного тока: 1,9999 В / 19,999 В / 199,99 В / 1000 В
• Напряжение переменного тока: 1,9999 В / 19,999 В / 199,99 В / 750,0 В
• Постоянный ток: 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А
• Переменный ток: 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А
• Сопротивление: 19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм / 1,9999 кОм / 199,9 Ом
• Емкость: 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ / 9,999 мкФ / 99,99 мФ
• Частота: 9,999 МГц / 999,9 кГц / 99,99 кГц / 9,999 кГц / 999,9 Гц / 99,99 Гц / 9,999 Гц
• Температура: от –55°C до 1300°C (от –67°F до 2372 °F)
• Проверка диодов/обзвона: поддержка
• Измерение напряжения переменного тока одним датчиком (LIVE): поддержка

• Форма выходного сигнала: поддержка 13 типов сигналов
• Частота сигнала: 0–10 кГц
• Коэффициент заполнения прямоугольных импульсов (рабочий цикл): 0–100 %, регулируется для прямоугольных и пилообразных сигналов
• Амплитуда сигнала: 0,1–3,0 В

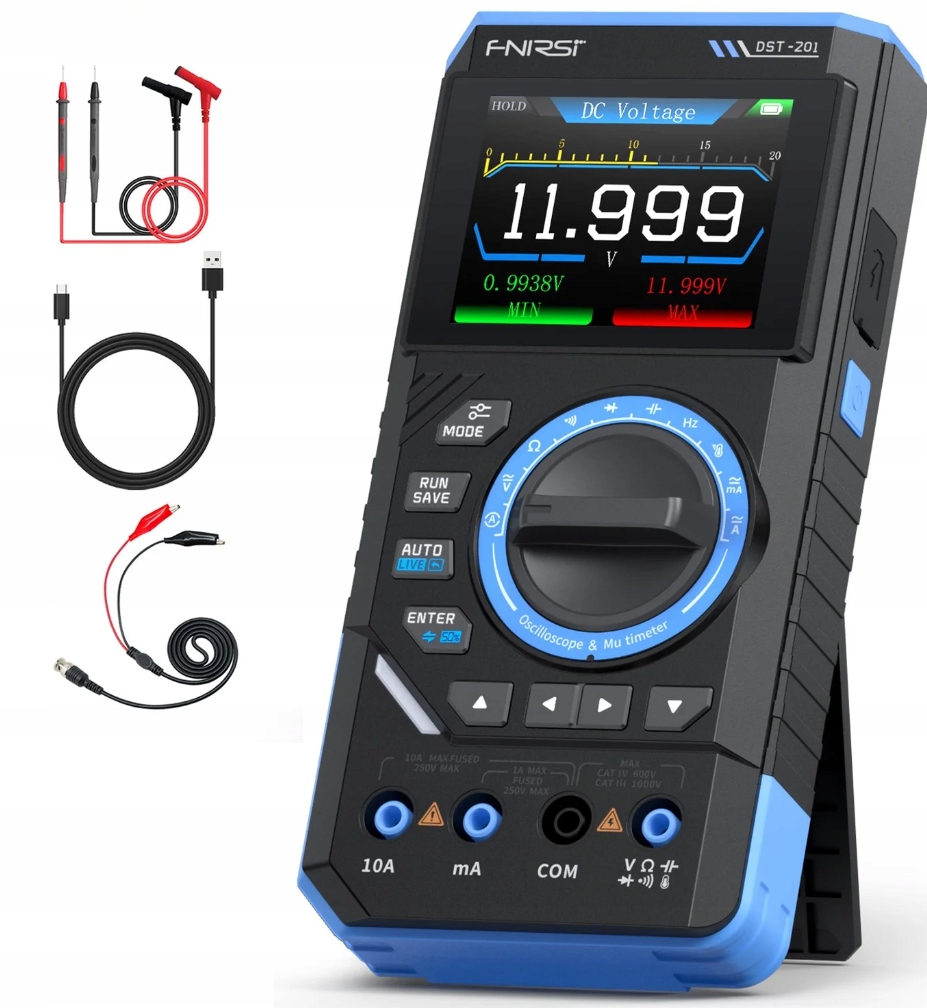

Содержимое комплекта:

• Прибор FNIRSI® DST-201 — 1 шт.
• Пара мультиметровых щупов (тестовые провода) — 1 шт.
• Зарядный кабель USB-C — 1 шт.
• Руководство пользователя — 1 шт.
• Оригинальная упаковка — 1 шт.
