FNIRSI-1014D — осциллограф-генератор «два в одном», обладающий дополнительными функциями и большей практичностью. Это двухканальный стационарный осциллограф, предназначенный для управления дорожным движением и исследований и разработок.

Встроенный генератор функций DDS

• Функциональный программный генератор имеет 14 встроенных устройств управления (@25VPP), включая прямоугольный синусоидальный, треугольный и пилообразный сигналы. синусоидальная, антипилообразная, ступенчатая, полуволновое выпрямление, двухполупериодное выпрямление, экспоненциальная волна, логарифмическая волна, логарифмическая волна, волна Экспоненциальная, открытая волна, параллельная волна, многотоновая волна, входная импульсная волна и функция [Cut Output], которая позволяет вам совместно использовать выходной сигнал. Частота синусоидальной волны может достигать 10 МГц, другие стандартные решения могут достигать 2 МГц, а ограниченный выходной сигнал может достигать 1 МГц, все приложения с частотой решения может достигать 1 Гц (шаг) в отличие от метода шага половинной частоты, который используется в других портативных консолях с разделением половинной частоты.

Оригинальная отраслевая функция [Clip Output]

• Повернутый выходной сигнал предназначен для захвата некоторых или всех различных единиц измерения, измеренных осциллографом, в качестве выходного сигнала генератора. Может быть до 1000 пользовательских версий. Он отличается от традиционного генератора произвольных чисел. Генератор может иметь визуальную природу, что является субъективной и очень важной характеристикой. Однако сигнал, улавливаемый выходом прерывателя, очень объективен и совершенно не зависит от характеристик, генерируемых функциональным модулем управления, и работа может осуществляться от него. От 1 Гц до 1 МГц . Разрешение 1 Гц с внутренней регулировкой (при напряжении 24 В) очень полезно во многих ситуациях тестирования и анализа. В настоящее время независимый профессиональный осциллограф или профессиональный генератор приложений не имеют этой функции.

Параметры продукта

• Модель: FNIRSI-1014D
• Максимальное опубликованное испытание: 1X: 40 В 10X: 400 В >
• Количество компонентов: 2
• Тип курсора: Уровни X, Уровни Y, Триггер Y
• Размер экрана: 7 дюймов
• Разрешение экрана: 800*480
• Режим прокрутки: требуется
• АВТО один из следующих компонентов:
• Технология: TFT
• Аналоговая полоса пропускания: 100 МГц
• Хранилище сигналов: 1000 снимков экрана + 1000 групп сигналов
• Wave Manager: используется
• Опасность отбора проб: 1GS/s
• Время нарастания: < 3nS
• Глубина хранения: < б>240 Кбит
• Погрешность несущей: ±5
• Погрешность частоты: ±0,01% высокая
• Параметры измерения: всего 12 аксессуаров
• Входное сопротивление: 1MQ
• Чувствительность по вертикали: 50 мВ - 500 В
• Диапазон временной развертки: 50 с ~ 10 нс
• Генератор приложений: поддерживает 14 шнуров питания
• Ограничение вывода: поддержка
• Расширенный интерфейс: Интерфейс передачи данных по USB
• Эксклюзивный режим: одиночный/нормальный/автоматический
• Фронт срабатывания: нарастающий/спадающий фронт
• Метод подключения: AC/DC
• Требования к питанию: 5 В, 2 А/3 А/4 А
• Размер корпуса: 310 мм * 145 мм * 70 мм

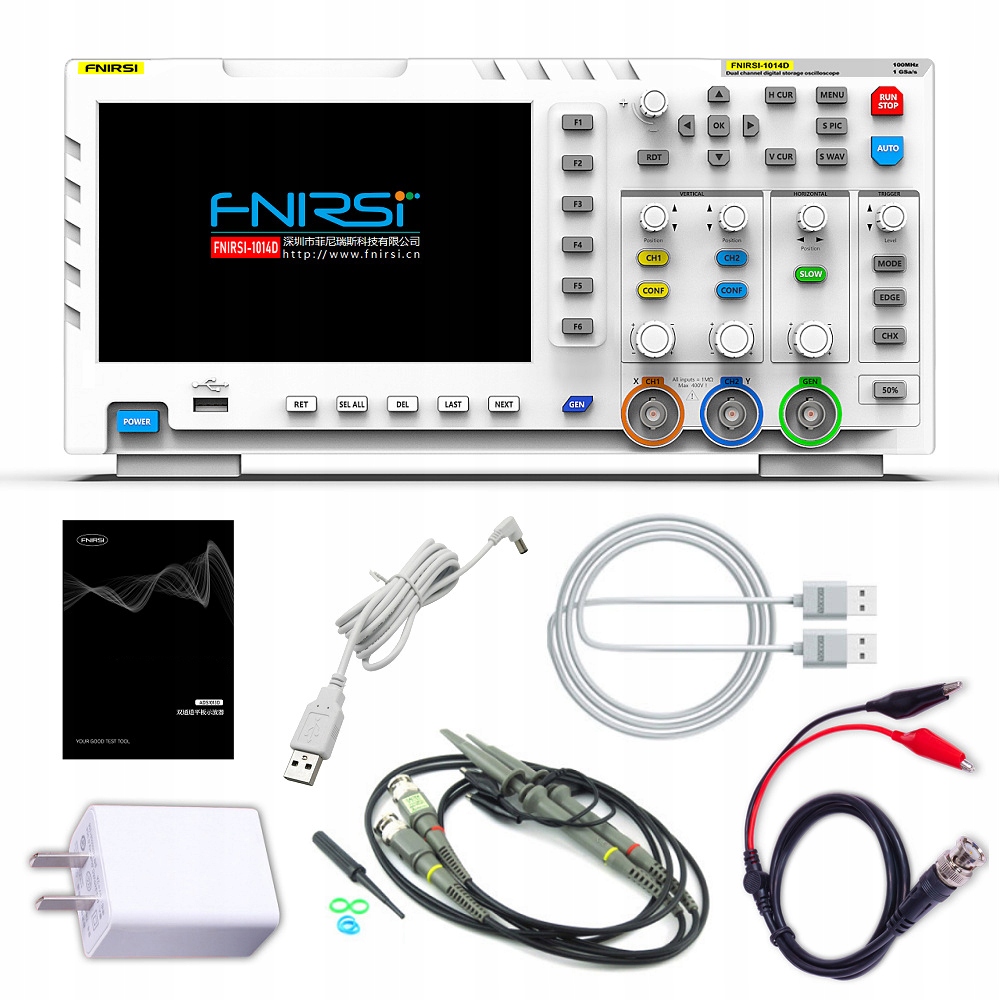

• Аксессуары: Доставочный датчик 10X x 2, USB-кабель, блок питания, руководство

Двухканальный вход

• Имеет 2 источника питания и входное сопротивление 1 МОм. Можно измерить 2 разных комплекта отдельно. 2 комплекта источников питания, которые можно подключить к воздушным устройствам, например, для тестирования источников питания, и к выходному усилителю мощности для получения коэффициента мощности и характеристик, таких как уровень искажений и коэффициент управления выходным сигналом, или для тестирования источника питания, например, дополнительного полумостового ШИМ. и мост переключателя источника питания, который имеет более широкое применение, чем вилка.

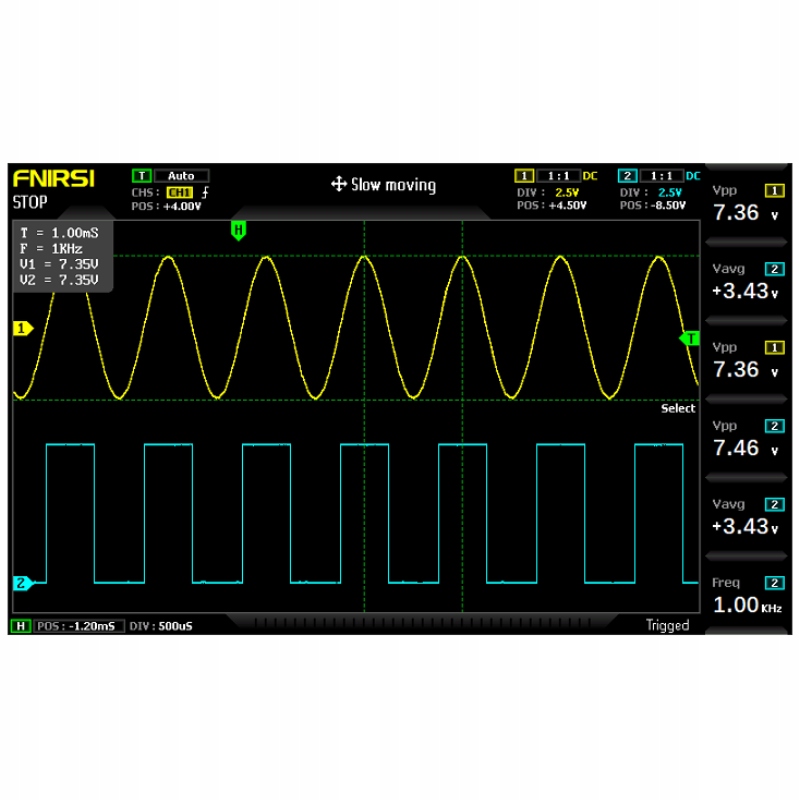

Ручное курсорное измерение

• Когда тестовый сигнал слишком зашумлен или содержит прямоугольную волну с пиками, параметры автоматически передаются через систему, которая будет нарушена и станет неточной. Для получения пикового значения и значения требуется ручное считывание амплитуды или решения. Использование функции считывания значений становится простым. Нет доступа к единицам масштаба и фоновой величине, можно напрямую получить размах значения и без использования, что очень удобно.

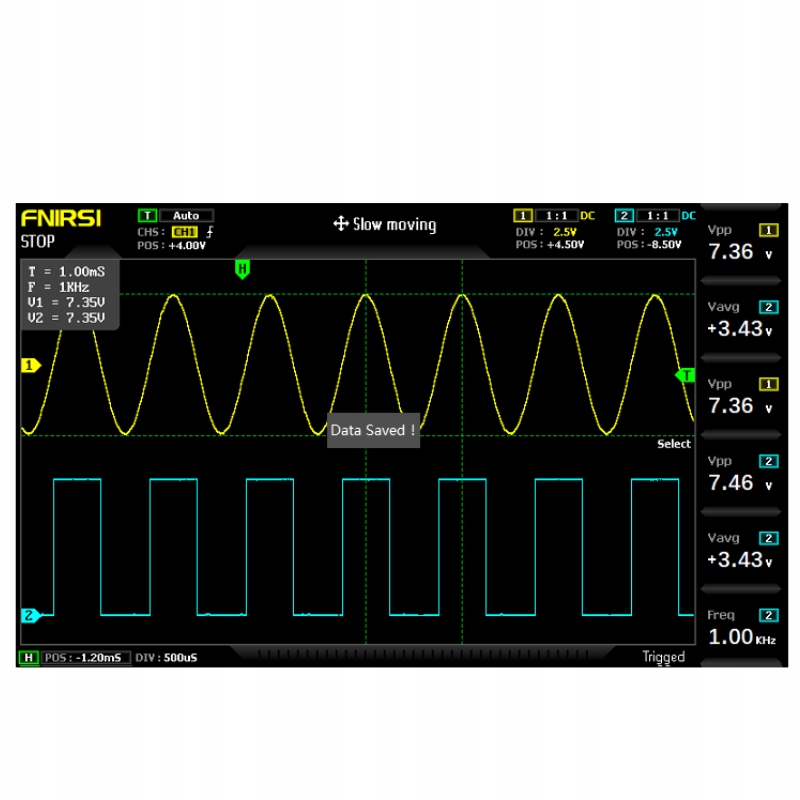

Снимок экрана — один из них и сохранение одного из них

Экспорт изображений через USB

• Корпус оснащен USB-интерфейсом, который вы можете подключить к компьютеру, чтобы делиться снимками экрана со своими и своими компьютерами. После подключения осциллографа к компьютеру он будет существовать в виде флешки. Компьютер может найти снимок экрана осциллографа в папке съемного диска. Скопируйте фотографии на свой компьютер или отправьте их на мобильный телефон для анализа.
