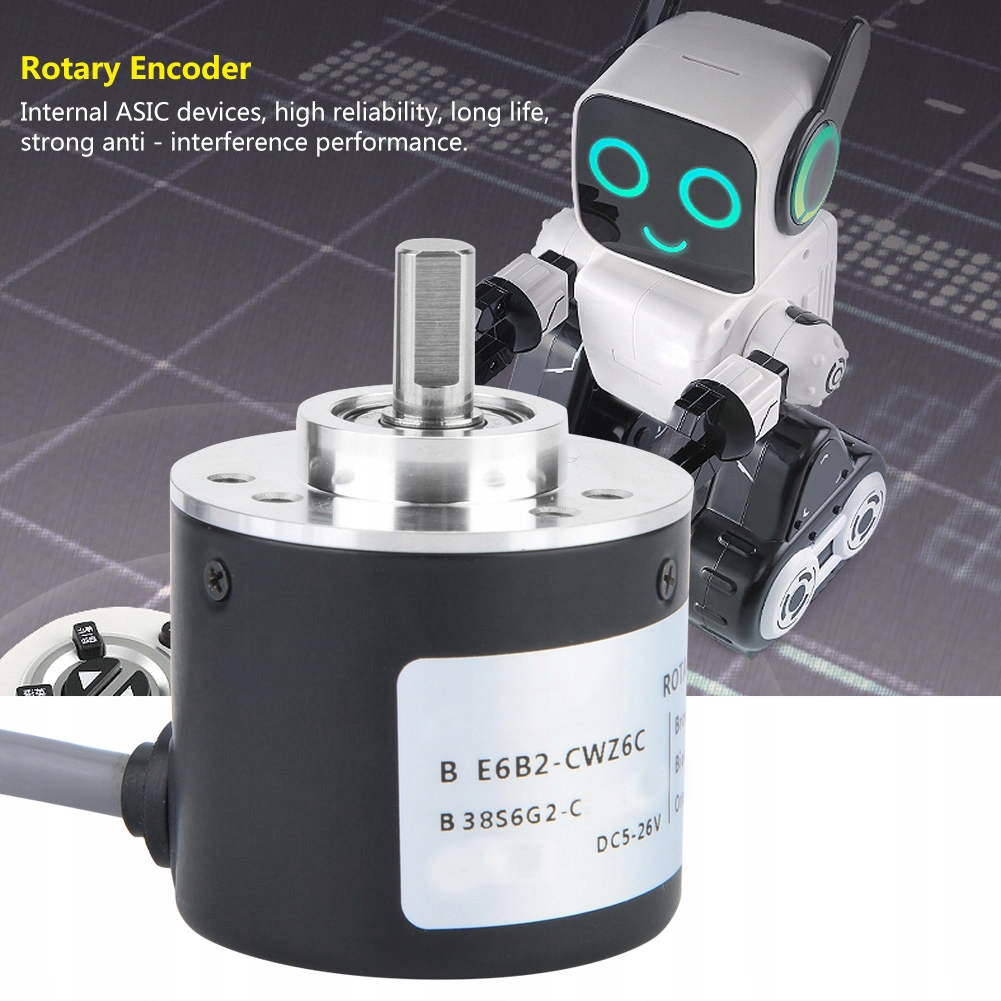

E6B2-CWZ6C Инкрементальный поворотный энкодер, общий энкодер, энкодер MY 38 мм

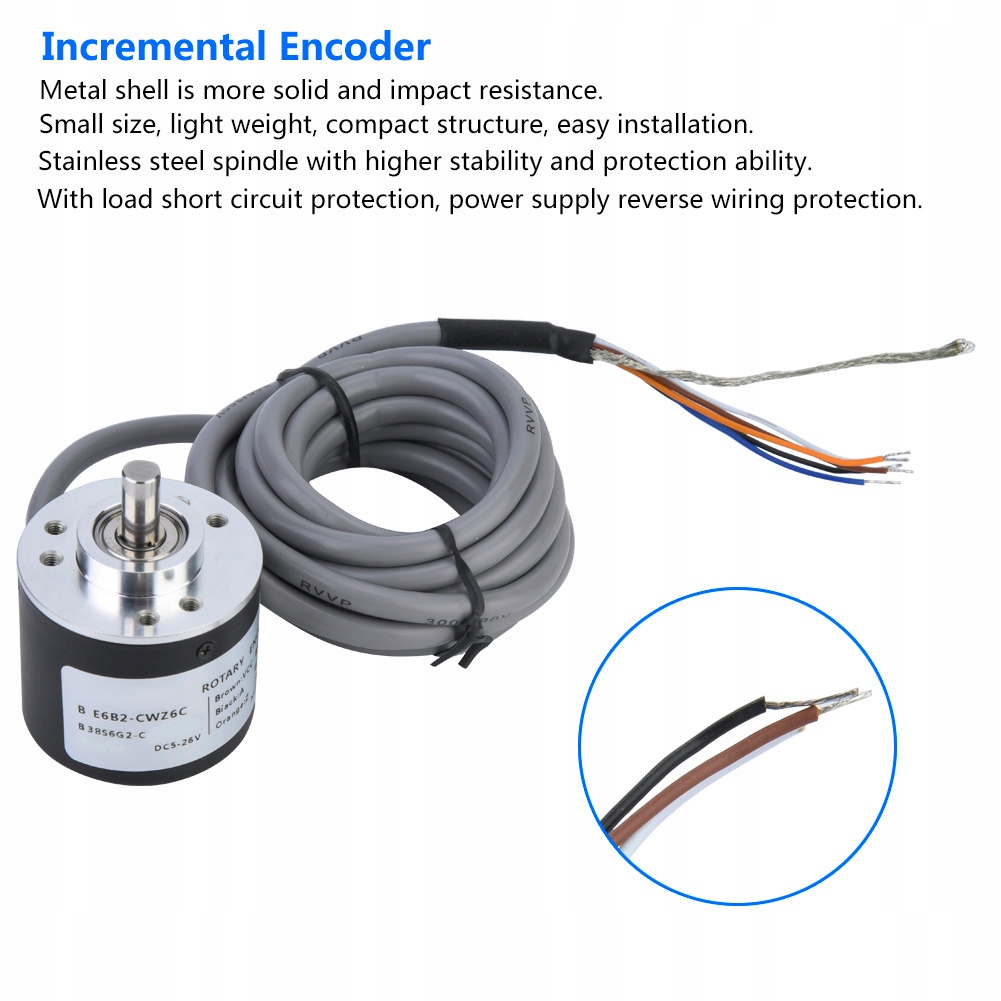

Функция:

1. Высококачественный инкрементальный поворотный энкодер диаметром 38 мм.

2. Внутренние устройства ASIC, высокая надежность, длительный срок службы, высокая защита от помех.

3. Шпиндель из нержавеющей стали обладает более высокой стабильностью и защитной способностью, металлический корпус более прочный и ударопрочный.

4. Небольшой размер, легкий вес, компактная конструкция, простота установки.

5. С защитой от короткого замыкания нагрузки, защита от обратной проводки источника питания.

Спецификация:

• Особенности:
• Высококачественный инкрементальный поворотный энкодер диаметром 38 мм.
• Внутренние устройства ASIC, высокая надежность, длительный срок службы, высокая защита от помех.
• Шпиндель из нержавеющей стали с более высокой стабильностью и защитной способностью, металлический корпус более прочный и ударопрочный.
• Малый размер, легкий вес, компактная конструкция, простота установки.
• Использует соответствующую мощность. напряжение питания постоянного тока 5 ~ 26 В (тип выхода с открытым коллектором).
• Может реализовывать осевую нагрузку, радиальную нагрузку на вал 30n, нагрузку на упорный вал 20n.
• При защите нагрузки от короткого замыкания источника питания Защита от обратной проводки.
• Спецификация:
• Название позиции: Инкрементальный поворотный энкодер
• Модель: E6B2-CWZ6C
• Материал: свинцовый сплав (оболочка), алюминий (корпус)
• Входное напряжение: 5 ~ 26 В постоянного тока (тип выхода разомкнутого круга).
• Режим вывода: выходное напряжение, коллекторный выход, дополнительный выход, тянущий выход, длинный линейный выход, дифференциальный выход, вилочный выход.
• Выходная фаза: фазы A, B, Z.
• Внешний диаметр: 38 мм.
• Диаметр резистивного вала: 6 мм.
• Стандартная длина кабеля: 2M.
• Разрешение (импульс/поворот): 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000 (опционально).

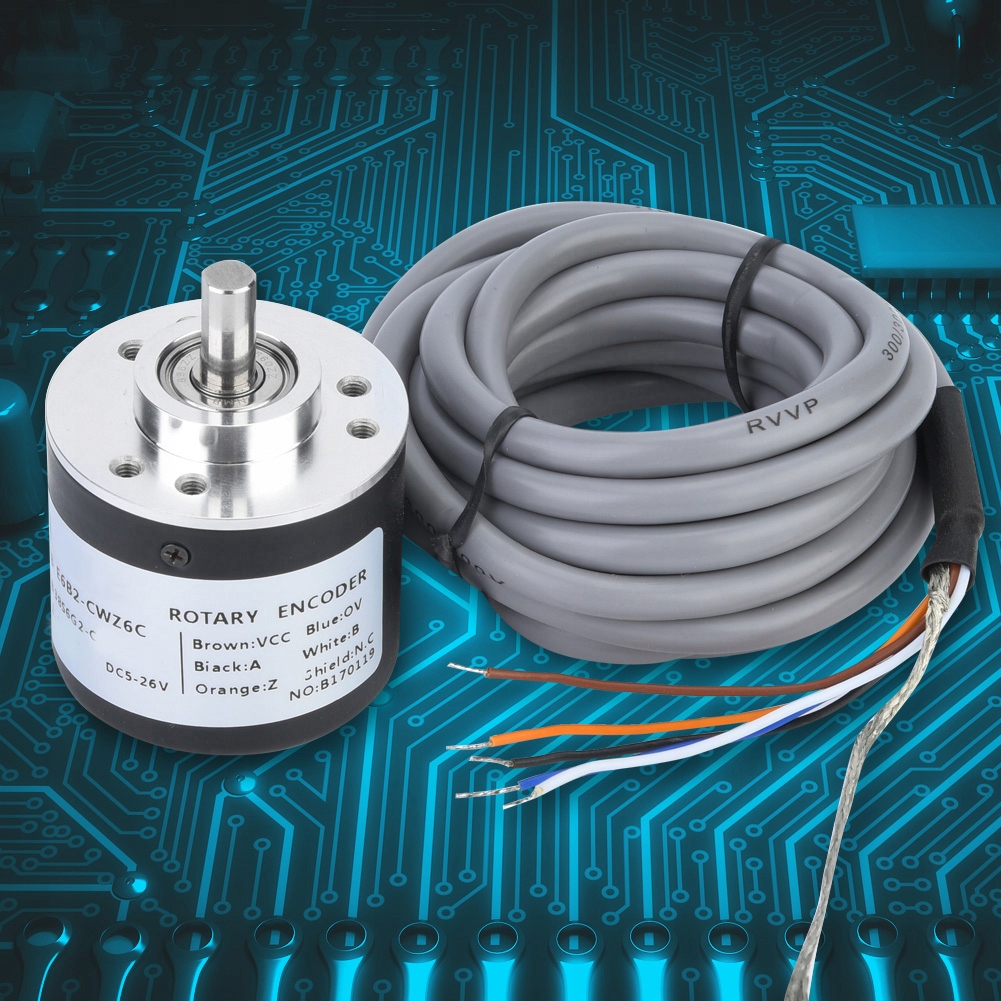

• Способ подключения:
• Коричневая линия: 5–26 В постоянного тока (положительный полюс)
• Синяя линия: 0 В (отрицательный полюс)
• Черная линия: (фаза)
• Белая линия: B (фаза)
• Оранжевая линия: Z (фаза)
• Защитный сетевой кабель: N.C (земля)
• Разность фаз между выходами: 90° ± 45° между A и B (1/4t ± 1/8t)
• Конфигурация выхода: выход с открытым коллектором NPN.
• Выходная мощность: приложенное напряжение: макс. 30 В постоянного тока; Синхронный ток: макс. 35 мА; Остаточное напряжение: макс. 0,4 В (при синхронном токе 35 мА).
• Максимальная частота срабатывания (*3): 100 кГц.
• Нарастание и падение выходного сигнала: макс. 1 мкс (регулирование выходного напряжения: 5 В, сопротивление нагрузки: 1 кОм, длина кабеля: макс. 2 м).
• Момент принудительного запуска: 0,9 мН. МАКС.
• Момент инерции: 1х10-6 кг. М² Макс.; (3x10-7 кг.м² Макс. при 600 P/R Макс.)
• Радиальная нагрузка на вал: 30 Н
• Нагрузка на ходовой вал: 20 н
• Максимально допустимая скорость вращения: 6000 об/мин
• Цепи защиты: Защита от короткого замыкания нагрузки, электропитание Обратная защита проводки
• Диапазон температур окружающей среды: Эксплуатация: от -10 до 70℃; Хранение: от -25 до 85 ℃ (без обледенения).
• Влажность окружающей среды при эксплуатации/хранении: от 35% до 85% (без конденсации).
• Сопротивление изоляции: мин. 20 МОм. (при 500 В постоянного тока) между токоведущими частями и корпусом.
• Диэлектрическая сила: 500 В переменного тока, 50/60 Гц в течение 1 мин между токоведущими частями и корпусом.
• Вибростойкость (разрушение): 10–500 Гц, 2 мм или 150 м/с², двойная амплитуда в течение 11 минут 3 раза в направлении X, Y и Z.
• Удар. сопротивление (разрушение): 1000 м/с² 3 раза по осям X, Y и Z.
• Комплектация:
• 1* энкодер
• 3* винт
• 1* инструкция
