ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ 4 СЕК 40Л 12В + 2х ДЖОЙСТИКА БАДЕСТНОСТЬ

ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 4 СЕКЦИИ Z50

С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ 12В

В КОМПЛЕКТЕ С ДЖОЙСТИКАМИ И ПЛАГИНАМИ

Производство разветвителя:

Оригинальный продукт Badestnost Болгария, символ: 04Z50 A ES3 12VDC G

Производство джойстика:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.61.010

Применение:

Находит широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлической системой.

Джойстик, или рычаг-манипулятор, позволяет управлять двумя секциями в электроуправляемом гидрораспределителе.

Технические данные:

В комплект входят распределитель, 8 электровилок и 2 джойстика.

Рекомендуемый расход масла в системе: 0 – 40 л/мин.

Пример управления: четыре двусторонних исполнительных механизма эксплуатации.

Возможность последовательного подключения к существующей системе (требуется напорный рукав).

Управление:

Все ползунки трехпозиционные (1 - 0 - 2), подпружиненные, т.е. после отключения питания автоматически возвращаются в нейтральное положение. При нахождении ползуна в нейтральном положении (0) масло свободно поступает через распределитель в обратный канал, насос тогда не работает под давлением и сбрасывается.

Принцип работы ползуна:

• Нейтральное положение 0 (подача тока на обе катушки отключена), шток исполнительного механизма неподвижен - масло уходит на перелив.
• Рабочее положение 1 (подача продукта только к первому змеевику), шток поршня привода выдвинут.
• Рабочее положение 2 (подача продукта только ко второму змеевику), шток поршня привода втягивается.

С правой стороны гидравлическая схема распределителя:

Ток:

• Питание постоянным током (DC) 12В.
• Электрические вилки имеют диоды, загорающиеся при подаче тока на катушку.

-----------------------------------------------------------------------------

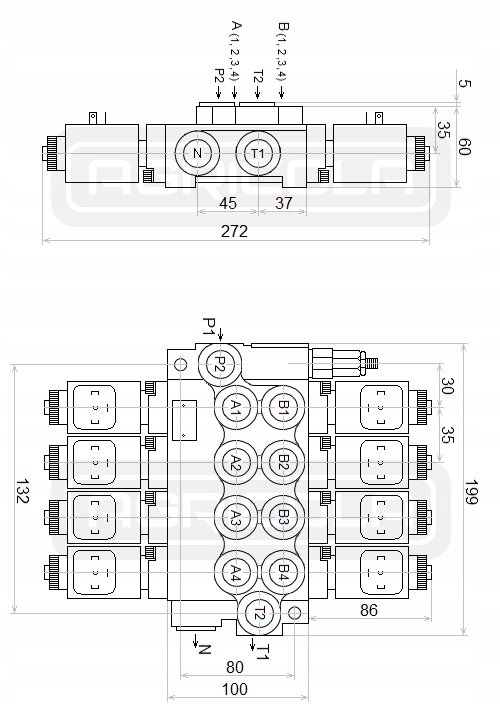

Подключение:

• Питание от насоса (P1, P2): BSP внутренняя резьба 1/2"
• Обратный трубопровод в резервуар (T1, T2): внутренняя резьба BSP 1/2"
• Секции (A1, A2, A3, A4; B1, B2, B3, B4): внутренняя резьба BSP 3/8"
• Последовательное соединение (N): внутренняя резьба BSP 1/2"

--------------------------------------------------------------------------------

Диапазон давления:

• Максимальное давление подачи: 250Бар
• Максимальное обратное давление: 50Бар
• Максимальное давление на секциях: 300Бар
• Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода: 180 бар при 10 л/мин190 бар при 20 л/мин200 бар при 30 л/мин210 бар при 40 л/минТочные комплекты для измерения давления можно найти в разделе Манометры - измерительные комплекты. Перед запуском рекомендуется проверить и установить соответствующее давление.
• Возможность саморегулировки, смена на полный оборот. 30 Бар.

-------------------------------------------------------------------------------------------------

Типы масел, рекомендуемые AGRICOLA:

• Более жидкое высококачественное масло: LOTOS AGROL BOXOL 26
• .

---------------------------------------------------------------------------------------------

Рекомендуемая температура масла диапазон:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C

ОБЩАЯ ИНФОРМАЦИЯ ДЖОЙСТИК:

Имеет 4 нестабильных положения и одно стабильное нейтральное среднее положение. Если контроллер отпускает джойстик, он возвращается в среднее нейтральное положение. Предназначен для установки в отверстие диаметром 30 мм. Установка производится путем откручивания шара рычага, отвинчивания кольца с крышкой, вставки джойстика через отверстие и накручивания кольца и шарика обратно. Имеет резиновый уплотнительный чехол, защищающий от пыли, воды и маслостойкий.

ПРИМЕР РАБОТЫ С РАСПРЕДЕЛИТЕЛЕМ:

• Нейтральное положение 1 (рычаг вертикально), штоки цилиндров стоят – масло уходит в перелив.
• Рабочее положение 2 (рычаг в переднем положении), шток первого цилиндра выдвигается
• Рабочее положение 3 (рычаг в назад), шток первого цилиндра втягивается.
• Рабочее положение 4 (рычаг в левом положении), шток второго цилиндра выдвигается.
• Рабочее положение 5 (рычаг в правом положении), шток второго цилиндра втягивается.

ПАРАМЕТРЫ:

• Размеры: 51 х 55 х 146 мм
• Материал рычага: Сталь
• Режим работы: Моностабильный (без защелки)
• Количество рабочих позиций: 4
• Комплекты контактов: 4 х НО
• Нагрузка на контакты переменного тока: 6А/250В (с резистивной нагрузкой)
• Нагрузка на контакты постоянного тока: 2,2А/110В (с резистивной нагрузкой)
• Сопротивление изоляции мин. : 100 МОм
• Испытательное напряжение: 2,2 кВ
• Механическая долговечность: 5*1050 циклов
• Электрическая долговечность: 5*1050 циклов

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

• Рабочая температура: -20....50°C
