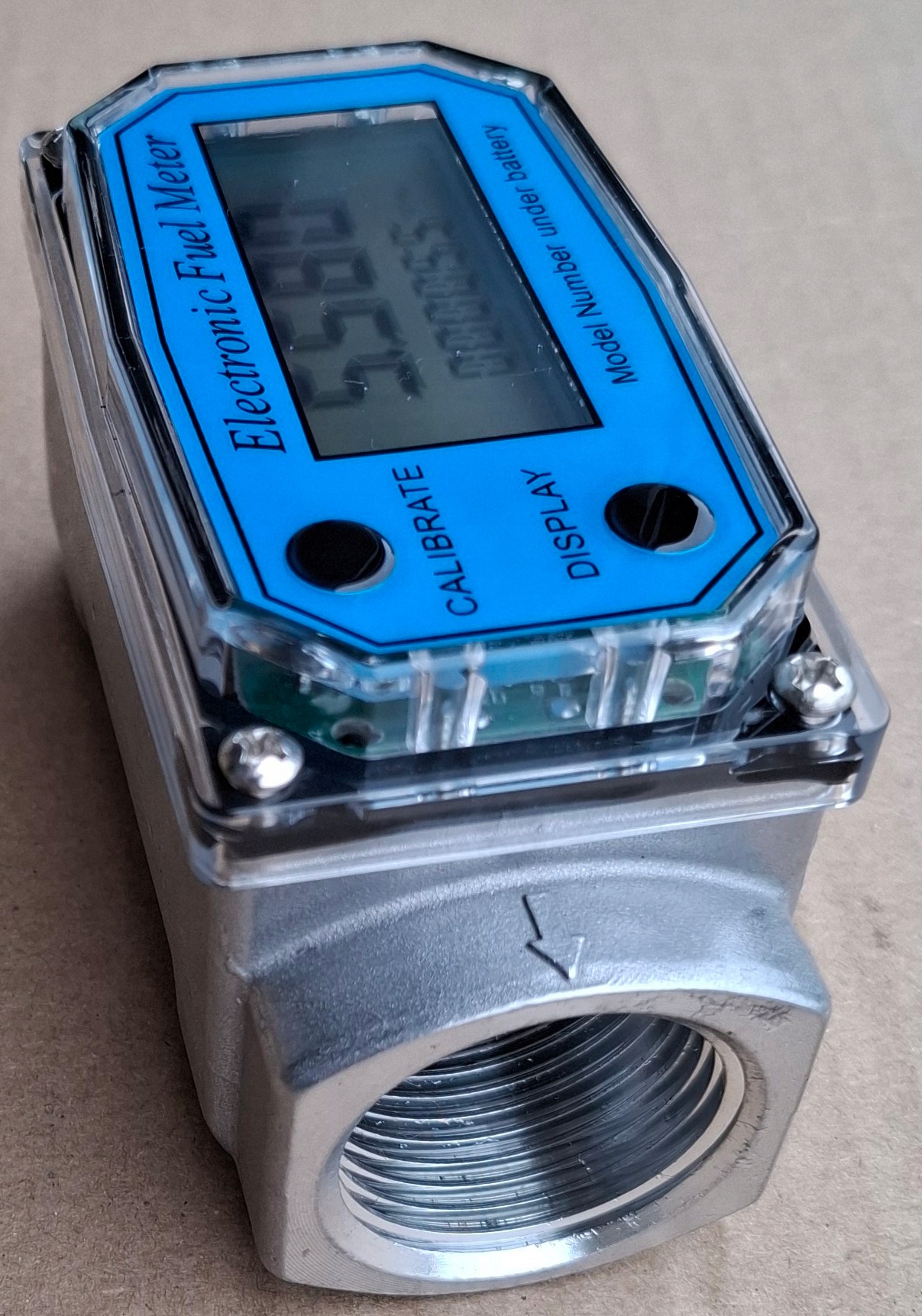

Расходомер с ЖК-дисплеем

Расходомер DN25 (1 дюйм) позволяет измерять скорость потока жидкости, а также количество уже перекачанной жидкости.

.

.

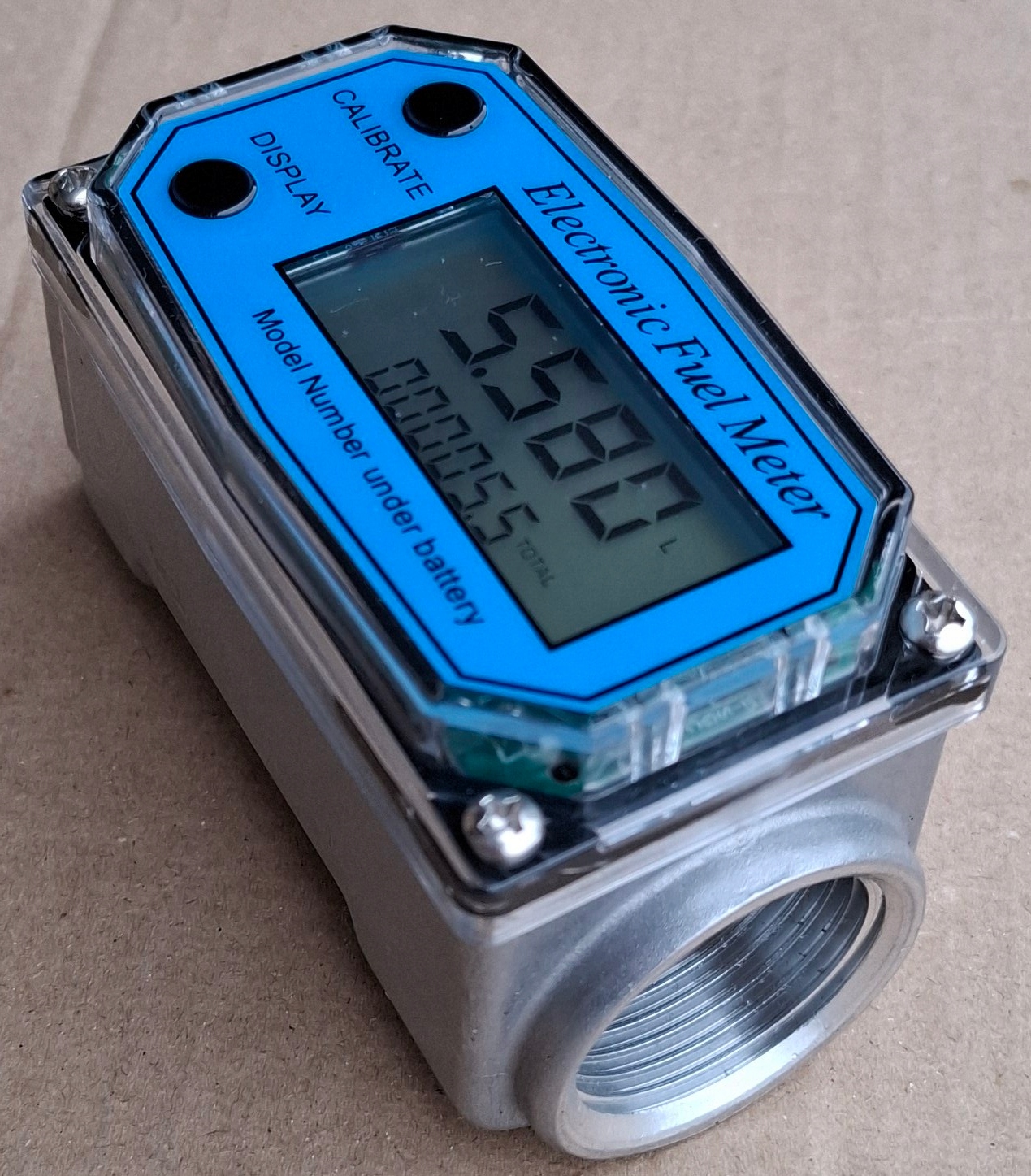

Расходомер оснащен ЖК-дисплеем. В верхней части дисплея (большие цифры) отображается количество перекачанной жидкости в литрах, а в нижней части (меньшие цифры) мы можем выбрать отображение либо текущего расхода жидкости (литры в минуту) «РАСХОД», либо отображение общего количества перекачанной жидкости (в литрах) «ВСЕГО» - выбор осуществляется коротким нажатием кнопки КАЛИБРОВАТЬ.

.

Базовый счетчик перекачиваемой жидкости можно обнулить кратковременным нажатием кнопки ДИСПЛЕЙ, при этом общий счетчик перекачанной жидкости также можно обнулить нажатием кнопки ДИСПЛЕЙ, но затем ее необходимо удерживать 5-6 секунд. Всегда следует сначала сбросить основной счетчик и только потом, при необходимости, можно сбросить общий счетчик.

Технические данные:

1/ Диапазон измерения расходомера: от 10 до 100 литров в минуту

2/ Максимальное давление жидкости 0,5 МПа (около 5 бар)

3/ Погрешность измерения: до +-2% после калибровки

4/ Затемнение ЖК-экрана: ДА (для защиты аккумулятора после нескольких минут неиспользования ЖК-экран отключается выключить)

5/ Длина расходомера: 104 мм

6/ Соединения с обеих сторон, резьба DN25 1 дюйм

Монтаж

Расходомер следует устанавливать горизонтально, направление потока жидкости отмечено стрелкой на корпусе. Жидкость должна быть чистой – без твердых частиц. Затягивайте соединения аккуратно, чтобы не повредить корпус. Можно перекачивать воду, воздух, легкие масла и др. неагрессивные жидкости аналогичной консистенции.

.

Калибровка показаний.

Возможна корректировка измерений (калибровка) пользователем. Сначала необходимо провести пробное измерение – насос напр. 100 л жидкости и прочтите результат. Если погрешность этого измерения превышает допустимую погрешность расходомера, следует провести калибровку. Лучше всего тестировать жидкость при тех же условиях (давление, расход жидкости, температура и т. д.), которые будут использоваться в дальнейшем.

Для калибровки войдите в режим калибровки, удерживая кнопку КАЛИБРОВАТЬ в течение 5-6 секунд. Контроллер отобразит константу измерения (значение по умолчанию — 1000), которую можно изменить. Одна из цифр константы измерения мигает, измените ее, нажав кнопку DISPLAY, чтобы перейти к возможности изменения следующей цифры, нажмите CALIBRATE. После изменения константы измерения просто подождите 15-20 секунд (не нажимайте ни одну кнопку), и контроллер сохранит измененные данные и перейдет на главный экран.
