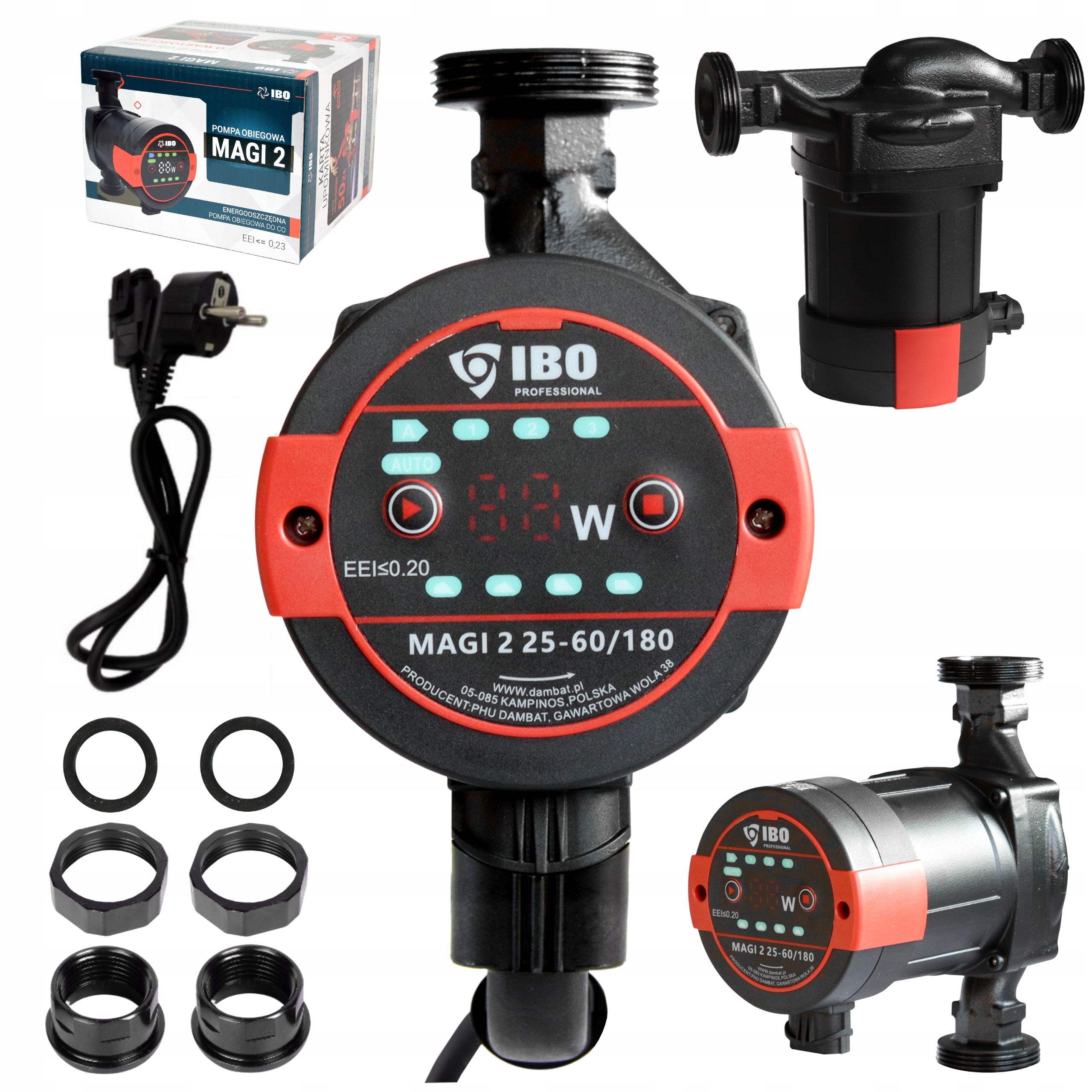

ИБО МАГИ 2 25-80/180

ЭЛЕКТРОННЫЙ ЭНЕРГОСБЕРЕГАЮЩИЙ ЦИРКУЛЯЦИОННЫЙ НАСОС

.

Насос соответствует требованиям, предъявляемым к насосам класса энергопотребления А!

Индекс энергоэффективности насосов серии MAGI составляет EEI<=0,23, что в соответствии с Регламентом Комиссии (ЕС) № 622/2012 является эталонным критерием для наиболее энергоэффективных насосов.

.

MAGI 2 25-80/180

Циркуляционный насос обеспечивает циркуляцию жидкостей в закрытых установках центрального отопления, других системах отопления и кондиционирования. Это обеспечивает постоянную циркуляцию, благодаря чему отопительная установка работает эффективно.

Использование циркуляционного насоса для центрального отопления – недорогое решение, повышающее эффективность системы отопления и снижающее потери энергии. связанные с нагревом и охлаждением воды в установке.

Насос MAGI 2 отличается возможностью перевода насоса в режим АВТО, что в большинстве случаев позволяет запустить насос без необходимости его регулировки. Насос включается только тогда, когда это необходимо, что существенно экономит электроэнергию.

Насос изготовлен из прочных конструкционных материалов, гарантирующих длительную и безаварийную работу.

Конструктивные элементы, используемые в насосе (ролик из керамика более высокой плотности b> и подшипники скольжения) способствуют более длительному сроку службы устройства. Высокая долговечность двигателя и улучшенные электрические параметры достигаются за счет использования обмоток с более прочной изоляцией класса H.

Насос серии MAGI 2 оснащен двигателем с постоянными магнитами и регулятором перепада давления. который автоматически и непрерывно регулирует производительность насоса в соответствии с фактическими потребностями системы. Панель управления насосом размещена на верхней части двигателя, что облегчает пользователю работу с ним. Текущее потребление электроэнергии отображается на циферблате панели.

Применение:

Циркуляционные насосы серии MAGI 2 в основном используются для циркуляции воды в котельных системах центрального отопления бытовых установок.

Насос лучше всего подходит для следующие системы:

• система отопления с постоянной температурой и переменным потоком
• трубопровод системы отопления с переменной температурой
• система отопления
• система кондиционирования воздуха
• промышленная система циркуляции
• бытовая система отопления

8 режимов работы

Пользователь может выбрать один из 8 режимов работы насоса, которые отличаются уровнем давления, скоростью вращения и адаптацией к различным потребностям питаемой системы. В зависимости от выбранного режима работа устройства адаптируется к размерам установки, количеству входящих в нее элементов и уровню давления, что обеспечит оптимальную работу системы. Циркуляция воды в установке регулируется, благодаря чему жидкость достигает всех ее частей.

Режимы работы насоса MAGI 2:

Режим АВТО

Функция АВТО автоматически контролирует производительность насоса в заданном диапазоне. Он регулирует производительность насоса в зависимости от размера системы и изменения нагрузки с течением времени. В режиме АВТО насос установлен в режим пропорционального управления давлением.

LPP/HPP

Рабочая точка будет перемещаться вверх и вниз по кривой пропорционального давления в зависимости от потребностей системы в расходе. по мере уменьшения расхода потребность в расходе увеличивается, давление водяного насоса будет уменьшаться, а потребление энергии увеличивается, оно будет увеличиваться.

LCP/HCP

Рабочая точка насоса смещается вперед и назад по кривая постоянного давления в соответствии с требованиями системы. Давление водяного насоса остается постоянным и не имеет никакого отношения к требуемому расходу.

1/2/3

Насос настроен на максимальную кривую при всех условиях эксплуатации. Если насос установлен в режим 3, воздух из насоса будет быстро и за короткое время удален.

Технические данные:

• Мощность двигателя: 5–70 кВт
• Напряжение: 230 В
• Максимальная высота подъема: 8 м
• Максимальная производительность: 90 л/мин
• Степень защиты: IP44
• Класс изоляции: H
• Максимальная относительная влажность окружающей среды: 95%
• Максимальное давление в системе центрального отопления: 1 МПа
• Звуковое давление работающего насоса: 43 дБ(А)
• Допустимая температура перекачиваемой жидкости: от 2°С до 110°С.
• Допустимая температура окружающей среды: от 0°С до +40°С.
• Максимальный нагрев поверхности насоса: 115°С.
• Расстояние между соединениями. : 180 мм
• Диаметр патрубка: 1½ x 1 дюйм
• Соответствие стандарту ЭМС: EN61000-6-1; EN610000-6-3

Размеры:

• L1 - 90 мм
• L2 - 180 мм
• B1 - 52 мм
• B2 - 99 мм
• H1 – 129 мм
• H2 – 169 мм
• G – 1½ дюйма

Панель управления:

A – индикатор работы в соотв. постоянная частота вращения - минимальная

B - индикатор функции АВТО, подбирающий параметры насоса в зависимости от состояния системы центрального отопления

C - кнопка изменения режима работы (40/60)

D - индикатор работы в соотв. характеристики пропорционального давления (высший диапазон)

E - индекс работы в соотв. характеристики пропорционального давления (нижний диапазон)

F - индекс работы в соотв. постоянная частота вращения - средняя

G - индекс работы в соотв. постоянная скорость - высшая

H - индикация потребляемой мощности (Ватт)

I - кнопка изменения режима работы (по при постоянной скорости вращения/постоянном давлении/пропорциональном давлении)

J - показатель работы в соотв. характеристики постоянного давления (высший диапазон)

K - индекс работы в соотв. характеристики постоянного давления (нижний диапазон)

Выбор режима работы в зависимости от типа установки центрального отопления

A. Теплый пол: оптимальный - АВТО, другой приемлемо - LCP/HCP

B. Радиаторная система с отдельной подающей и отдельной приемной трубой: оптимально - АВТО, другое допустимое b> - ЛПП/ГЭС

C. Радиаторная система с одной периферийной приточно-приемной трубой (последовательная): оптимальная - LPP, другие приемлемые - LPP/HPP
