ESP32-S3-LCD-7 – 7″ IPS Wi-Fi/BLE дисплей

Код производителя: SKU 30406

Дополнительная информация на сайте https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-7 Ссылка ведет на страницу с описанием товара, который доступен в нескольких вариантах, на данном аукционе вы можно купить версию ESP32-S3-LCD-7 (с экраном без сенсорной функции), пожалуйста, обратите на это внимание.

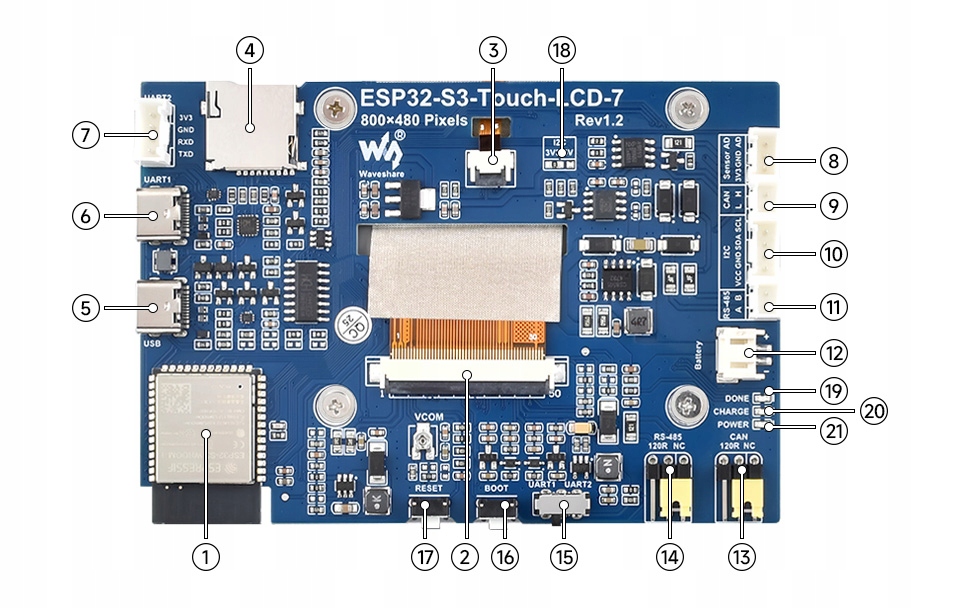

ESP32-S3-LCD-7 — это полноценная плата для разработки с 7-дюймовым IPS-дисплеем, основанная на микроконтроллере ESP32-S3 с Wi-Fi 2,4 ГГц и Bluetooth 5 LE. Он сочетает в себе высокую вычислительную мощность, емкую Flash/PSRAM-память и промышленные интерфейсы (CAN, RS485, I²C, UART) с яркой панелью 800×480.

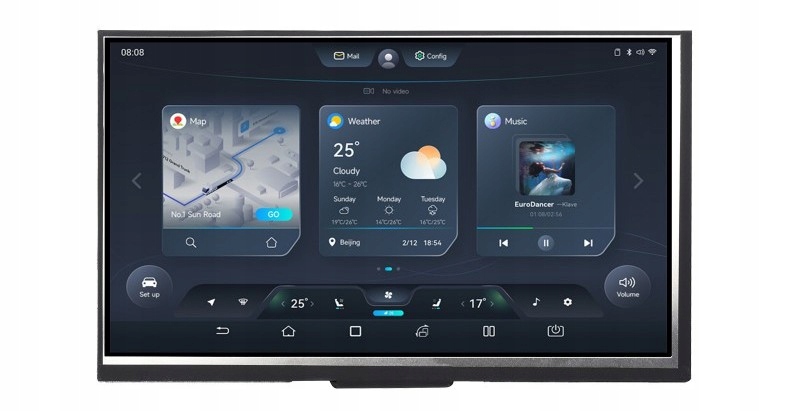

• 7″ IPS-дисплей с разрешением 800х480, 65 тыс. цветов и широким углом обзора 170° - читаемое изображение с разных сторон.
• Микроконтроллер ESP32-S3 (Xtensa LX7, 2 ядра, до 240 МГц) со встроенным Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 LE, встроенная антенна на печатной плате.
• Память: 16 МБ Flash и 8 МБ PSRAM — удобная работа с библиотекой LVGL и сложными графическими интерфейсами.
• Поддержка популярных сред: Arduino IDE и ESP-IDF.
• Богатые интерфейсы связи: CAN, RS485, I²C, UART, USB FS, «сенсорный» разъем с линиями АЦП — удобное подключение датчиков и периферии. устройства.
• Слот TF (microSD) для хранения графики, файлов конфигурации, журналов или пользовательских данных.
• Два порта USB Type-C: USB-to-UART — программирование и журналы, полноскоростной USB — связь с компьютером/устройствами.
• Встроенный контроллер зарядки для одного Li-Ion/Li-Pol аккумулятора (PH2.0), зарядный ток ок. 580 мА с возможностью замены резистора.
• Преобразователь уровней I²C 3,3 В/5 В – простое подключение внешних модулей, работающих на разных уровнях напряжения.
• Кнопки BOOT и RESET и диоды PWR/CHG/DONE для удобного программирования и диагностики.

• Интерфейс датчика – разъем для прямого подключения аналоговых и цифровых датчиков (например, температуры, влажности, давления, освещенности). Позволяет быстро собрать измерительную панель или простой регистратор данных без дополнительных плат-адаптеров.
• Интерфейс I²C — шина для расширения системы дополнительными модулями: расширителями портов, преобразователями АЦП/ЦАП, датчиками окружающей среды, вспомогательными дисплеями и т. д. Идеально подходит для расширения функциональности устройства при минимальном количестве проводов.
• CAN-интерфейс — интерфейс для работы в промышленных и автомобильных сетях. Он обеспечивает интеграцию с существующей шиной CAN (например, контроллерами, модулями ввода-вывода, инверторами), создавая удобную панель оператора или диагностический терминал с дисплея.
• Интерфейс RS485 – связь в стандарте Modbus/RTU и других протоколах на основе RS485. Подходит для подключения счетчиков электроэнергии, контроллеров HVAC, модулей ввода-вывода и устройств, расположенных на больших расстояниях.
• Порт UART — универсальный последовательный порт для взаимодействия с внешними модулями (GPS, RFID, GSM/LTE-модемами, другими микроконтроллерами). Его также можно использовать в качестве канала обслуживания или отладки.
• Порт USB – питание, программирование и связь с компьютером или другим хостом. Он облегчает загрузку встроенного ПО, обновление программного обеспечения и интеграцию с приложениями ПК.

Примечание: все датчики, модули и аксессуары, показанные в качестве примеров на иллюстрациях, не входят в комплект — в предложение входит только модуль ESP32-S3-LCD-7 и элементы для его базовой установки.

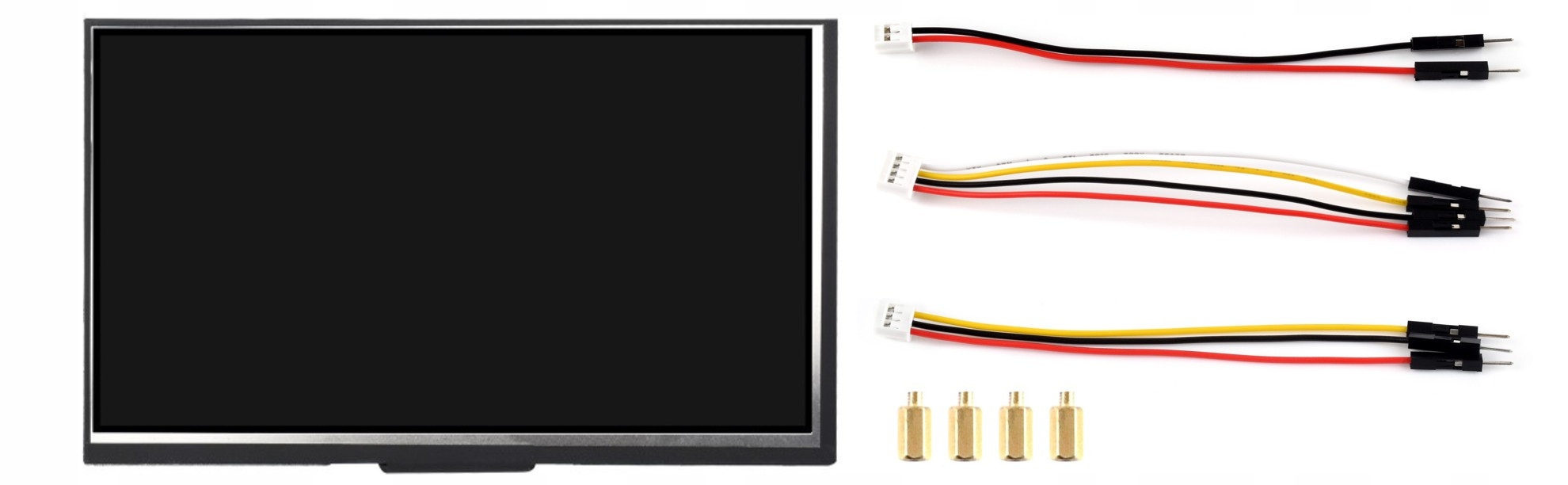

Содержимое комплекта

• Плата ESP32-S3-LCD-7 ×1
• Кабель HY2.0 2P → 2PIN штекер 10 см ×2
• Кабель HY2.0 2P → 3PIN штекер 10 см ×1
• 2P кабель HY2.0 → 4PIN штекер 10 см ×2
• Набор монтажных винтов ×1

Примечание: Модуль поставляется с образцом демонстрационного ПО, с ограниченным функционалом, без возможности настройки – для реализации собственных функций необходимо самостоятельно подготовить прошивку (Arduino или ESP-IDF).
