ФИЛЬТР ДЛЯ ВОДЫ С ОБРАТНОЙ ПРОМЫВКОЙ F76S-11/4AA HONEYWELL

Сетка фильтра: 100 микрон

Диаметр соединения: 1 1/4"

Фильтр для воды F76S-11/4AA с обратной промывкой обеспечивает непрерывную подачу фильтрованной воды даже в процессе очистки фильтрующей сетки. Фильтр тонкой очистки задерживает инородные тела, такие как частицы ржавчины, клочья пеньки, песчинки и т. д. Все элементы устройства соответствуют требованиям действующих стандартов DIN/DVGW. Используется в домашних и промышленных установках.

Особенности

• Сертификаты DIN/DVGW
• Для соединений от ½” до 11/4” двойная спиральная промывка
• Фильтрованная вода подается даже во время обратного промывания
• Запатентованная система обратного промывания быстрая и позволяет очищать фильтр небольшим количеством воды
• Специальное регулировочное кольцо показывает, когда промывать
• Фильтр можно использовать с машиной обратной промывки.
• Большая фильтрующая поверхность.
• Прозрачный корпус фильтра из ударопрочного синтетического материала позволяет легко контролировать степень загрязнения картриджа.
• Сменный фильтрующий картридж и корпус.
• Очень простое управление.
• Изготовлен в соответствии с рекомендациями KTW для питьевой воды.

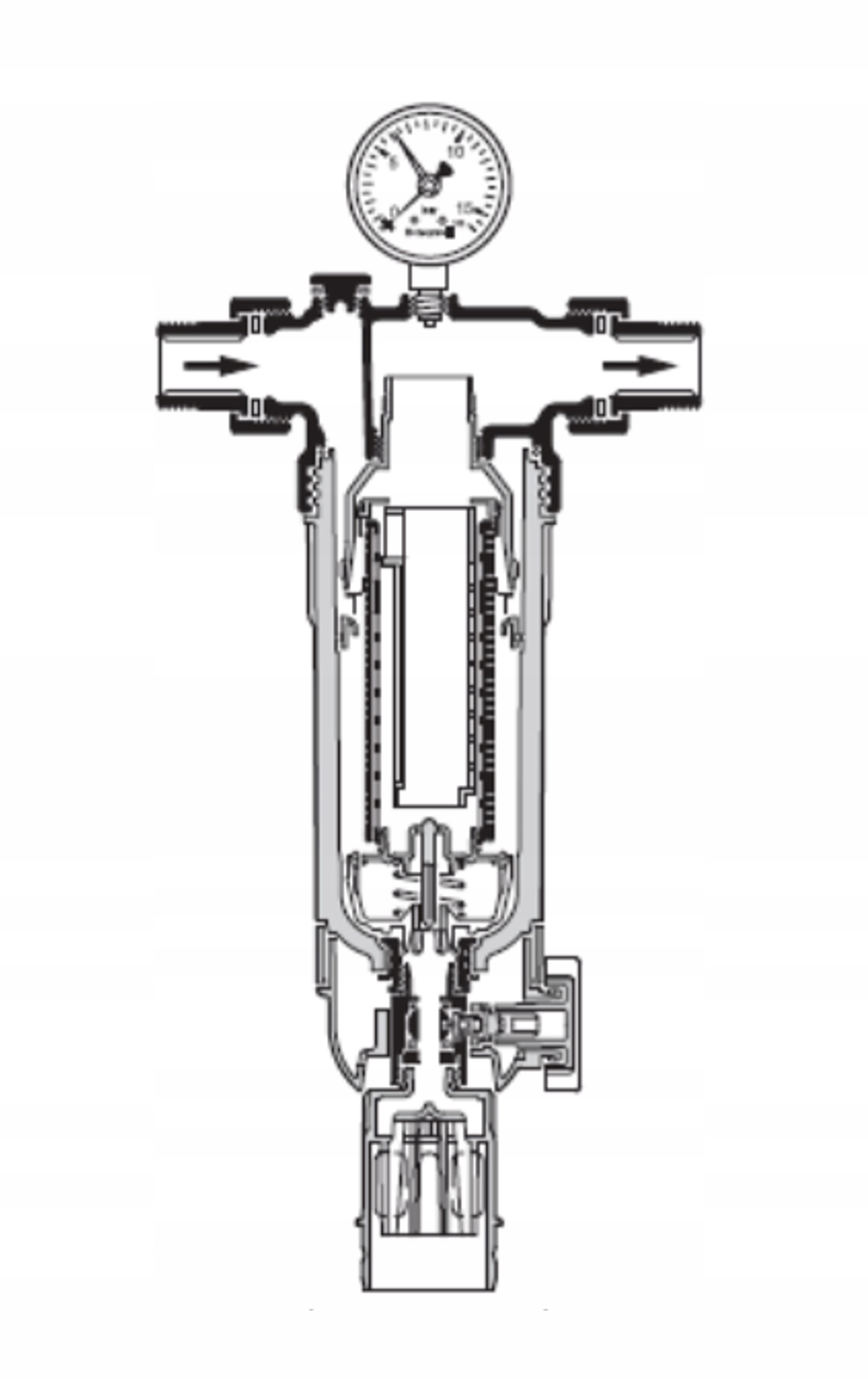

Принцип работы

Фильтр-вставка состоит из верхней и нижней части. В положении ручки «фильтрация» — верхний фильтрующий картридж закрыт, поэтому вода проходит только через нижний, основной картридж, снаружи внутрь. Когда шаровой кран открывается для обратной промывки, основной фильтрующий элемент перемещается вниз до тех пор, пока поток воды снаружи не прекратится. При этом открывается поток воды в верхнюю часть фильтра. Вода, используемая для очистки, проходит через сетку, рабочее колесо и основной фильтрующий элемент изнутри наружу. Это означает, что вставка тщательно очищается по всей поверхности при полном входном давлении. Фильтр автоматически возвращается в рабочее положение после закрытия шарового крана. Двойные спиральные фильтры имеют турбину, которая заставляет воду циркулировать в верхней части сетки. Внутренний ротор вымывает мусор, прилипший к сетке, через отверстия для выброса.

Конструкция

Фильтр состоит из:

• Корпуса с манометром
• Резьбовых соединений
• Тонкосеточного фильтрующего элемента
• Прозрачного корпуса фильтра
• Шарового крана со сливной крышкой
• Стопорного ключа для корпуса фильтра

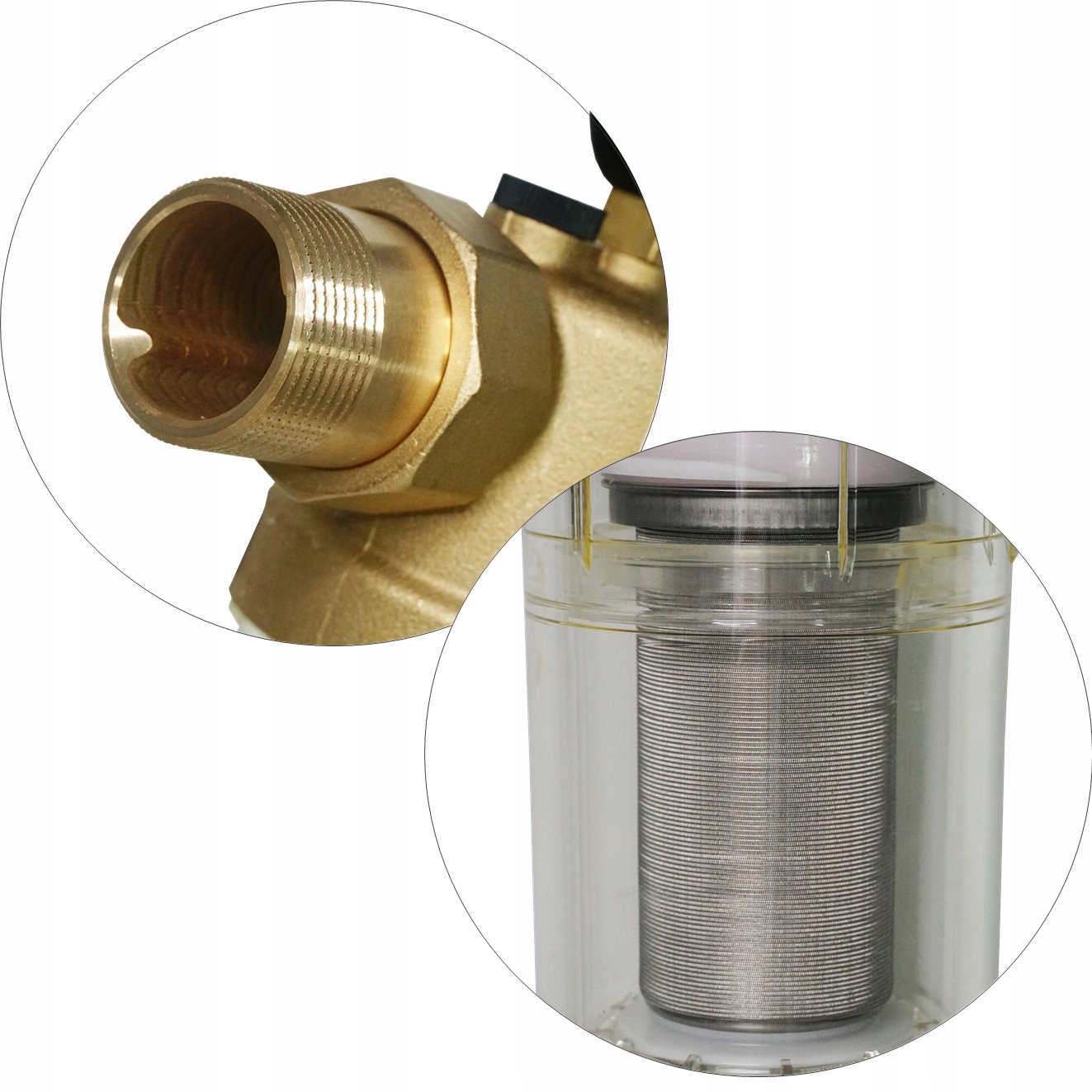

Материалов

• Корпус изготовлен из латунь, устойчивая к вымыванию цинка.
• Резьбовые соединения из латуни.
• Вставка фильтра из нержавеющей стали.
• Корпус фильтра из красной латуни или ударопрочного прозрачного синтетического материала.
• Прокладки из нитрильного каучука (NBR).

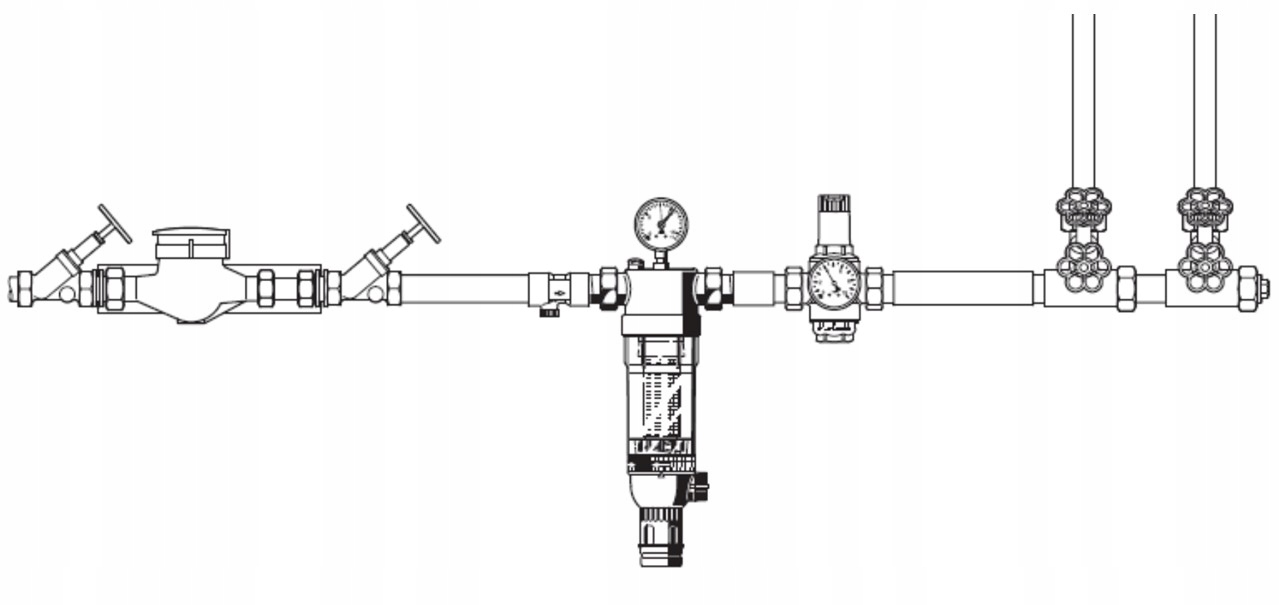

ПРИМЕР УСТАНОВКИ

Правила монтажа

• Горизонтальная установка корпусом фильтра вниз – такое положение обеспечивает оптимальную эффективность
• Установка запорной арматуры с обеих сторон водомера
• Обеспечение доступа к устройству так, чтобы манометр был хорошо виден – благодаря прозрачному корпусу фильтра можно легко определить степень загрязнения фильтрующей сетки, что упрощает обслуживание и осмотр/
• Установка непосредственно за водомером согласно DIN 1988, часть 2

Технические параметры:

• Производитель: HONEYWELL
• Максимальное рабочее давление: 16 бар
• Минимальное рабочее давление: 1,5 бар
• Delta P: 0,5 бар
• Поток при Delta P: 8,9 м3/ч
• Очистка система: обратная промывка со сливом.
• Номинальный внутренний диаметр: 1 1/4 дюйма (32)
• Материал корпуса: латунь.
• Материал фильтрующего элемента: нержавеющая сталь.
• темп. режим работы: 0–40 °C.
• размеры: -(длина х ширина х высота) 60 х 20 х 11 см.
• вес: 3,55 кг.
