Комплект для откатных ворот FAAC DELTA 3 - 741 для ворот весом до 900 кг,

3x пульт дистанционного управления, светодиодная лампа Guard, 5x зубчатая рейка

Важнейшие характеристики:

• Быстрая и простая установка благодаря встроенному блоку управления
• Самоблокирующийся привод - не требует использования электромагнитного замка даже при его отсутствии питания.
• При отключении электроэнергии устройство разблокируется ключом, что позволяет вручную открывать и закрывать ворота.
• Упрощенное программирование с помощью дисплея.
• Магнитные концевые выключатели.

В комплект FAAC DELTA 3 - 741 входят:

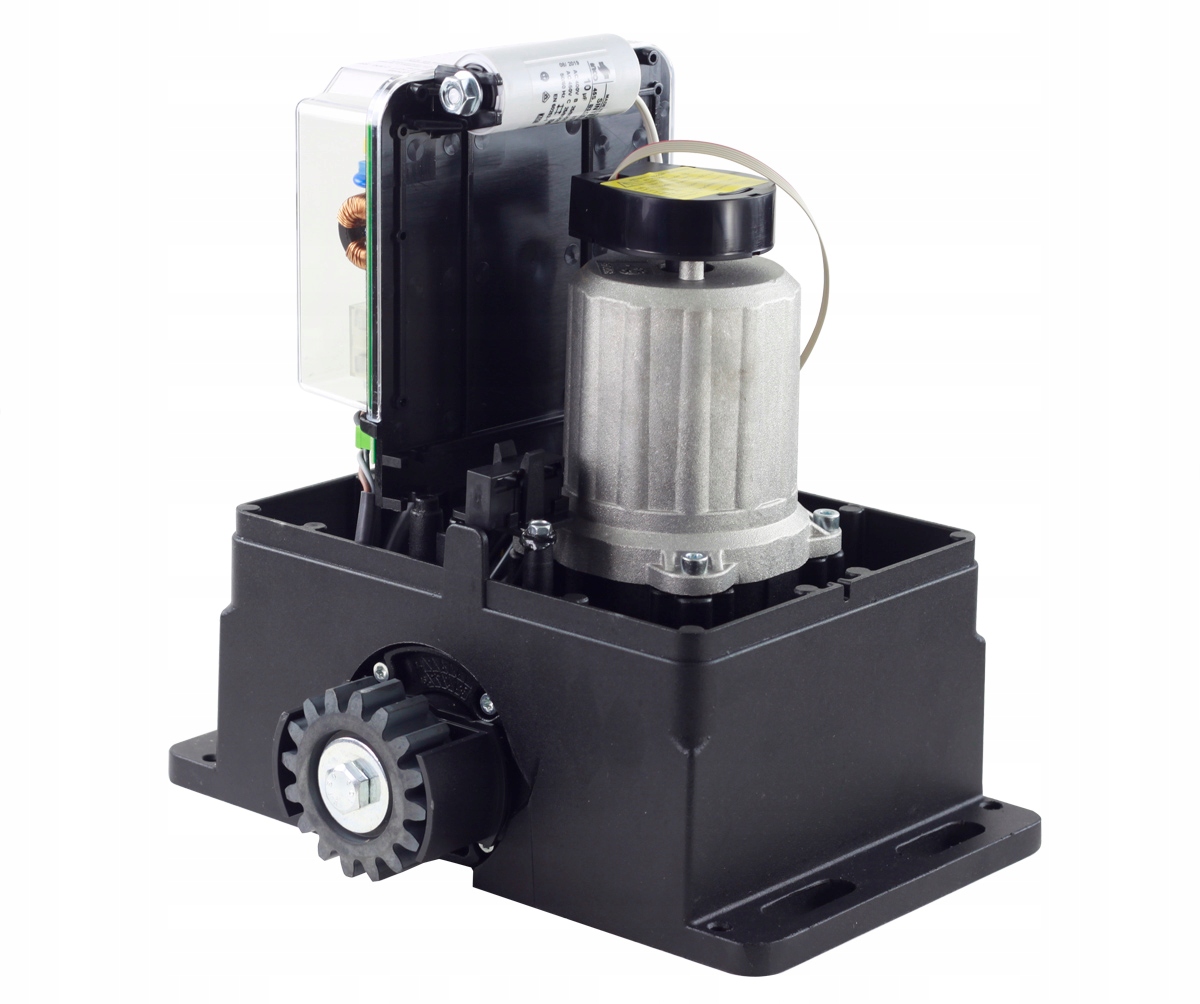

• Привод известной марки FAAC модель 741 (встроенный пульт управления 748D и пусковой конденсатор)
• 3x Пульта дистанционного управленияXT4 868 SLH LRB дальность действия до 200 м!
• Радиоприемник SLH 868МГц 2-канальный

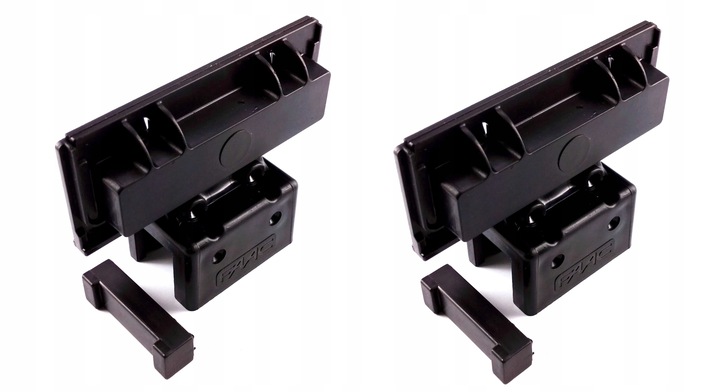

• Фотоэлементы с регулируемым углом обзора XP20D
• Сигнальная лампа 230В LED с антеннойувеличивает дальность действия пульта управления
• 5x зубчатая рейка
• Встроенный энкодер (датчик предотвращения раздавливания)
• Монтажное основание
• Комплект крепежных элементов (анкеры, гайки, сальники)
• Кубики для подключения кабеля
• Отпирание индивидуальным ключом
• Набор магнитных концевых выключателей для зубчатых стойка
• Гарантийный талон
• Руководство по установке и программированию на польском языке – доступно для скачивания

Применение

Модель 741 предназначена для автоматизации въездных ворот максимальной длиной 15 м и весом до 900 кг. Используемый в нем двигатель на 230 В обеспечивает большую рабочую мощность, чем в моделях на 12/24 В, а его конструкция основана исключительно на металлических шестернях, а точные подшипники главного вала гарантируют надежную работу любых откатных ворот любой конструкции в течение длительного периода времени. лет.

Функциональность и безопасность

Современная панель управления 748D обеспечивает возможность выбора и программирования всех рабочих параметров, а также дополнительно оснащена функциями, повышающими удобство использования, безопасность и элегантность работы, такими как: частичное открытие (пешеходный переход), регулируемое замедление и торможение перед остановкой ворот, сигнализация периодической проверки (счетчик рабочего цикла) и многие другие, большинство из которых недоступны в моделях конкурентоспособный.

ТЕХНИЧЕСКИЕ ДАННЫЕ ПРИВОДА FAAC 741 СО ВСТРОЕННЫМ БЛОКОМ УПРАВЛЕНИЯ:

• Питание: 230 В (+6% - 10%), 50 Гц
• Потребляемая мощность: 500 Вт
• Потребляемый ток: 2,2 А
• Макс. сила тяги: 650 Н
• Макс. крутящий момент: 24 Нм
• Шестерня: Z16 M4
• Скорость движения: 12 м/мин.
• Концевой выключатель: магнитный
• Тепловая защита: 140°C
• Уровень защиты: IP 44
• Вес: 10 кг
• Диапазон рабочих температур -20°C + 55°C.
• Герметичная крышка блока управления.

• Энкодер – защита от раздавливания приводов FAAC

Энкодер работает путем измерения частоты вращения двигателя. Когда скорость двигателя падает в результате столкновения ворот с препятствием, энкодер останавливается и меняет ход ворот. Использование энкодера также приводит к более точной работе привода благодаря определению положения ворот по оборотам двигателя, а не по времени его работы.

3x XT4 4-канальный пульт 868 МГц

Пульты ДУ работают на частоте 868 МГц в версии LR (Long Range) с увеличенным радиусом действия. Эта система гораздо более устойчива к любым помехам и поэтому работает более эффективно. Дальность действия пультов - до 200 м.

Работа пульта основана на технологии SLH, т.е. код Self Learning Hopping позволяет программировать пульт с пульта без необходимости доступа к радиоприемнику.

Сигнал, посылаемый с пульта, защищен системой Rolling Code - динамически случайно изменяющимся кодом.

2-канальный внутренний приемник RP 868МГц

• Подключаемый приемник со встроенной внутренней антенной,
• рабочая частота 868 МГц,
• питание от ПКП через разъем 20/30 В постоянного тока,
• потребление тока 20мА,
• программируемые 250 пультов ДУ,
• подключение: быстрое разъем
• 2-канальный, т.е. функция полного открытия и функция ворот (ворота открываются примерно на 1,2 м)

Фотоэлементы XP20D с радиусом действия 20 м

Для установки на поверхности или колонне. Направленный фотоэлемент с самонастройкой.

Технические данные:

• Дальность действия: 20 м
• Регулировка линзы по оси 180 градусов
• Размеры: 35x105x25 мм
• Время задержки: 13 мс
• Потребляемый ток: 50 мА
• Степень защиты: IP54
• тип контакта: Н.З.
• максимальная нагрузка на контакт: 60 мА/24 В постоянного тока
• питание 24 В постоянного тока/24 В переменного тока

Светодиодная сигнальная лампа 230В

• встроенный автоматический выключатель
• горизонтальная или вертикальная установка на стене или столбе
• визуально информирует о том, что автоматические ворота пришли в движение

Крепление для привода

Крепление дюбелей и винтов для крепления накопителя

Магнитные концевые выключатели.

Они сообщают приводу, где ворота должны открыться и закрыться. Устанавливается на стойку.

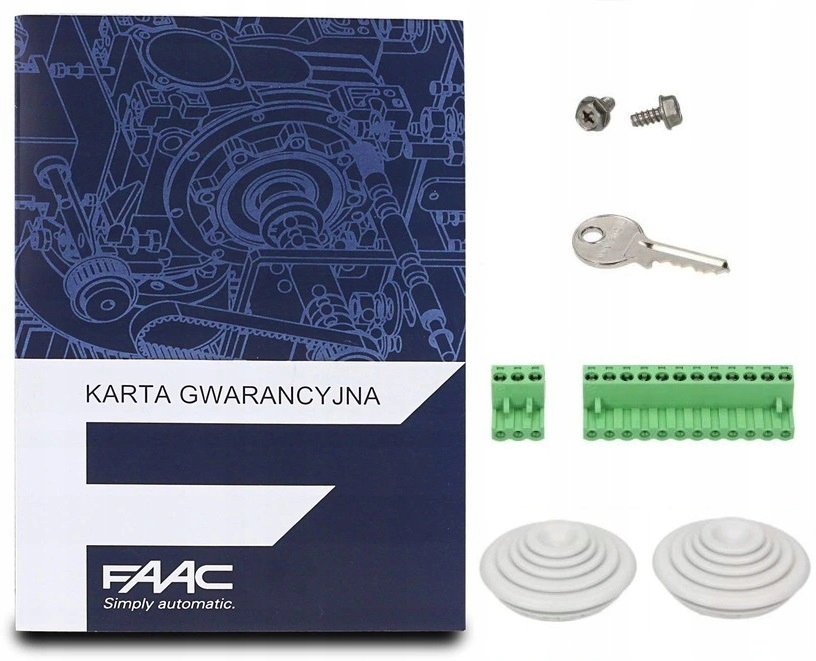

Другие аксессуары, входящие в комплект

• сальники для электрических кабелей
• клеммные колодки для кабелей
• индивидуальный ключ для разблокировки привода
• винты для корпуса панели управления
• гарантийный талон

ПОЛНЫЙ, ГОТОВЫЙ К УСТАНОВКЕ КОМПЛЕКТ АВТОМАТИЗАЦИИ FAAC 741 (DELTA 3) ДЛЯ ВОРОТ ВЕСОМ ДО 900 КГ.
