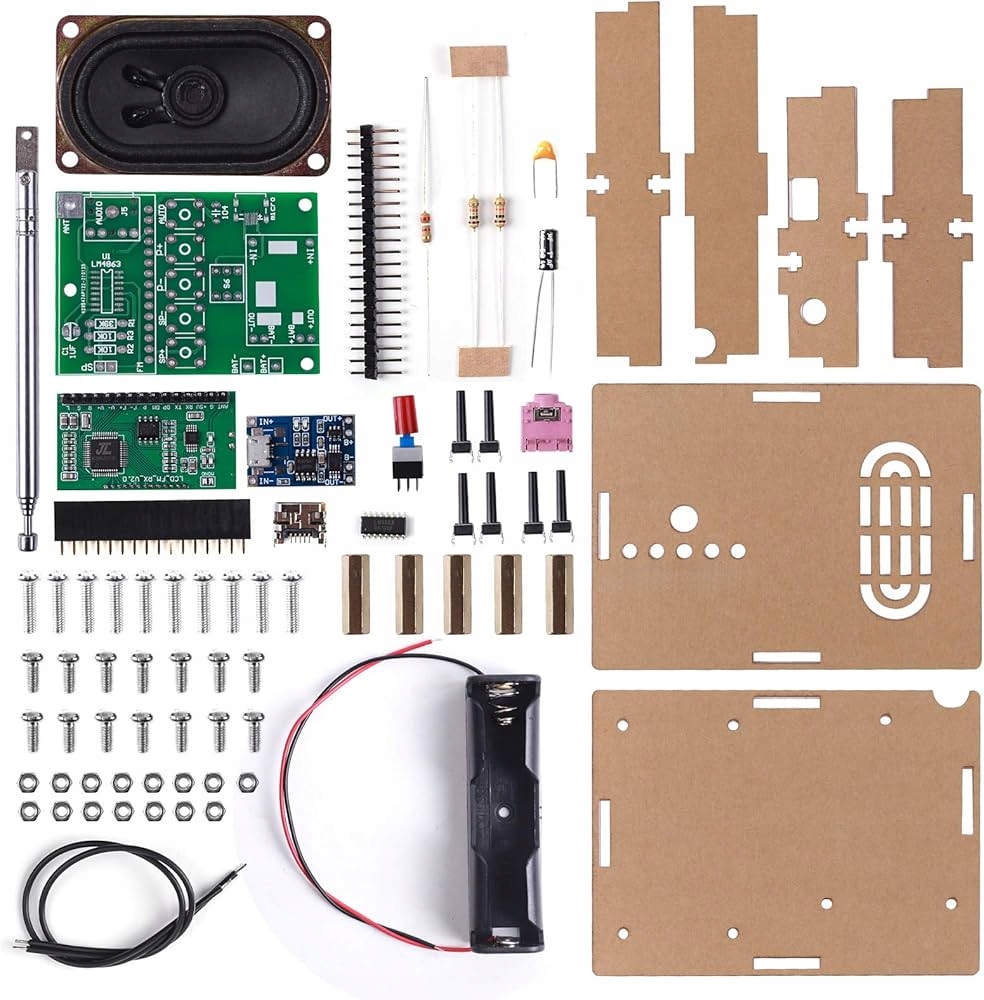

FM-стерео радио с ЖК-динамиком

корпус

для самостоятельной сборки, пайки.

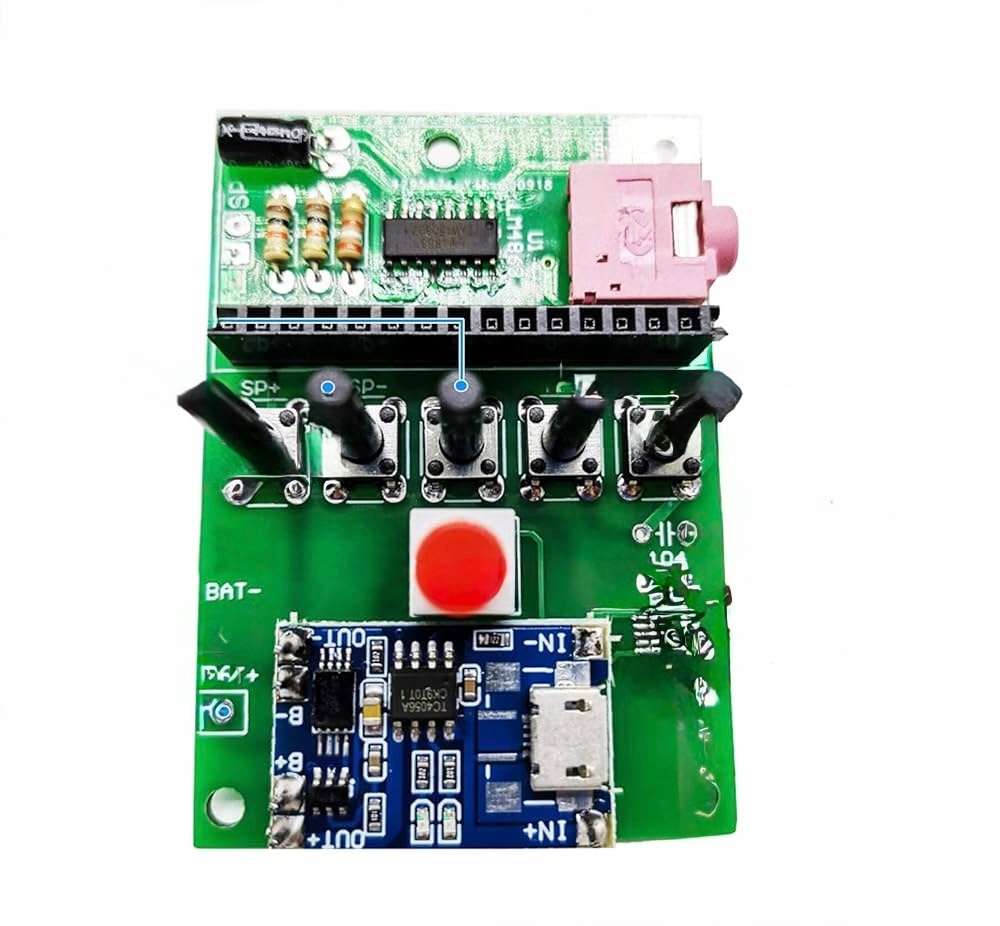

Размер печатной платы: 6,3 см * 4,4 см

Размер наушников: 11,9 см * 8,8 см * 2,7 см

Поддержка динамика: 8 Ом в пределах 5 Вт

Выходная мощность: 5 Вт

Диапазон частот: 50 Гц–18 кГц

Канал: используйте динамик для моно, используйте двухканальный наушники

Можно использовать обычные стереонаушники диаметром 3,5 мм, но если вы покупаете их с корпусом, то необходимо обратить внимание: диаметр держателя наушников должен быть менее 7 мм! В противном случае он не войдет.

Диапазон регулировки частоты приема:

Радио в закрытом кампусе 87,0–108,0 МГц, радио в открытом кампусе 76,0–108,0 МГц

Эквивалентный шум: ≥ 30 дБ

Напряжение питания: 3,0–5,0 В

Модель аккумулятора: 18650

Использование передовой технологии цифровой обработки аудиосигнала (DSP) и технологии модуляции с фазовой автоподстройкой частоты (PLL) делает качество звука более реалистичным, производительность более стабильной, а рабочая частота не имеет смещения в течение длительного времени.

3. ЖК-дисплей более интуитивно понятен и точен, имеет чрезвычайно низкое энергопотребление и минимальные шумовые помехи

4. Благодаря автоматическому поиску радиостанций и функции сохранения радиостанций операция проста в использовании

5. Встроенный 30-уровневый цифровой регулятор громкости, который можно легко отключить нажатием клавиши

6. Автоматически запоминайте данные перед сбоем питания

7. Все диапазоны частот (76–108 МГц) автоматически ищут диапазоны частот сигнала и сохраняют их в памяти.

Меры предосторожности:

Не прикасайтесь к компонентам на задней стороне модуля во время работы, чтобы не повлиять на нормальную работу модуля и не вызвать короткое замыкание, способное сжечь модуль.

Этот модуль является радиочувствительным устройством, и помехи от источника питания или поблизости могут повлиять на нормальную работу модуля. Поэтому рекомендуется использовать батарею или преобразователь частоты для получения стабильного напряжения после стабилизации напряжения для питания модуля.

Инструкция по использованию:

После завершения каждого модуля будет автоматически выполняться поиск станций. Нажмите и удерживайте кнопку «Автопоиск (кнопка AUTO)» для автоматического поиска и сохранения радиостанций, которые вы можете слушать.

После завершения поиска первая радиостанция P01 будет воспроизводиться автоматически. Пользователь может нажать кнопку «Предыдущая станция» или «Следующая станция», чтобы переключить искомую станцию.

Этот модуль может установить состояние подсветки и указать, следует ли прослушивать радиочастотный диапазон кампуса в соответствии с конкретным использованием пользователя. Метод настройки следующий.

В состоянии выключения нажмите и удерживайте клавиши VOL +, VOL, затем включите и включите ЖК-дисплей. C1 означает открытие кампусного радио C0 означает закрытие кампусного радиочастотного диапазона, настройка вступит в силу после перезагрузки.

Чтобы установить состояние подсветки, нажмите и удерживайте переключатели вверх и вниз одновременно при выключении питания. На дисплее отображается B1, что означает, что подсветка всегда включена, B0, что подсветка выключена на 20 секунд, а настройки вступят в силу после перезапуска. Чтобы изменить статус настройки, повторите этот шаг для переключения. Заводская настройка равномерно настроена на то, чтобы не открывать полосу частот передачи кампуса, а подсветка отключается на 20 секунд без каких-либо действий.
