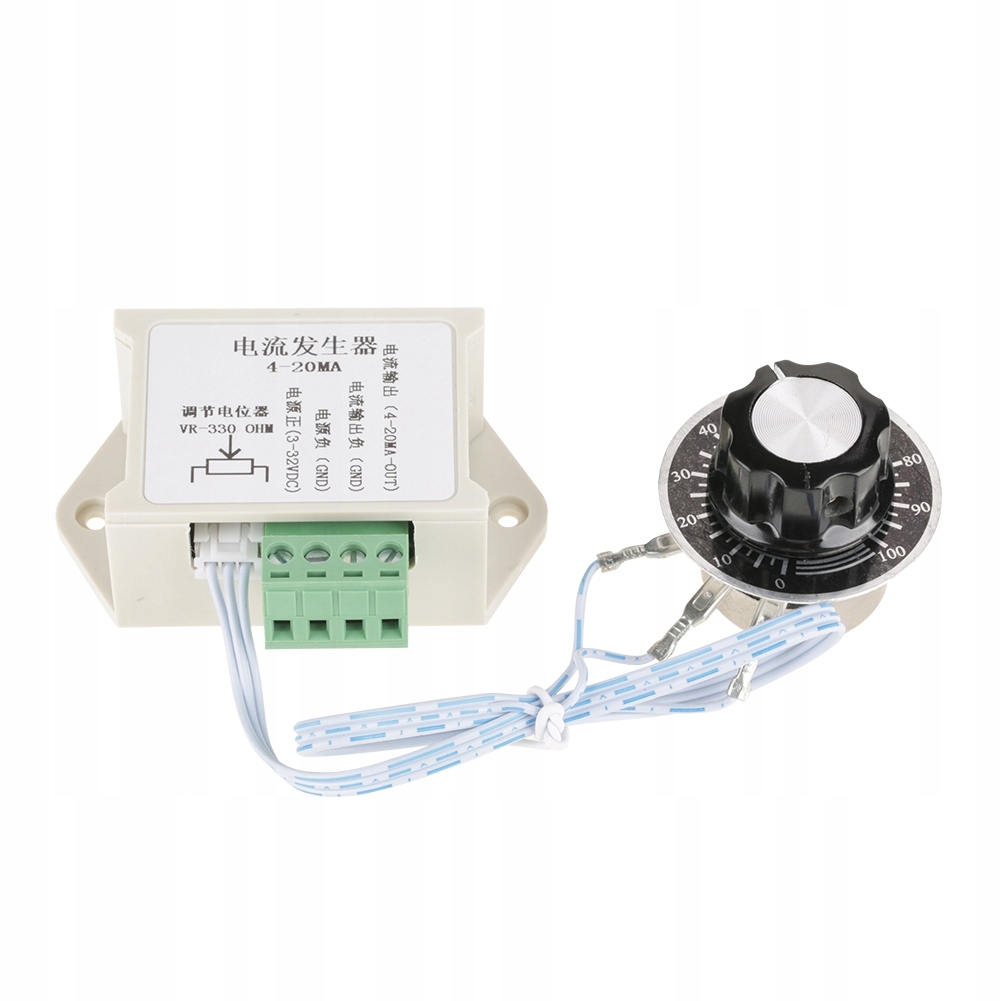

Генератор сигналов 3см Модуль генератора сигналов


Код: 17279545383
815 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 50

Оплачивая «Генератор сигналов 3см Модуль генератора сигналов» данный товар из каталога «Остальные», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

Особенности:

Входное напряжение составляет 3,3–30 В постоянного тока, рекомендуемое напряжение питания — 12–24 В постоянного тока.

Входной источник питания, продукт может генерировать выходной ток 4–20 мА с помощью потенциометра ручной регулировки, который используется для аналогового выхода тока 4–20 мА.

Выходной ток может быть автоматически постоянным на заданном значении в соответствии с правилами; его также можно использовать в качестве источника постоянного тока, максимальный выходной ток которого не должен превышать 20 мА.

Универсальный модуль питания, может использоваться для ПЛК, преобразователя частоты, сервопривода.

Потребляемый ток модуля составляет менее 30 мА, поддерживает общее оборудование.

Технические характеристики:

Тип: генератор энергии

Модель: 4–20 мА

Диаметр монтажного кронштейна потенциометра: 10 мм

Размер (Д * Ш * В): 73 * 54 * 30 мм / 2,9 * 2,1 * 1,2 дюйма

Расстояние между отверстиями: 61 мм / 2,4 дюйма

Применимые винты: M3 (не входят в комплект)

Вес: 74 г (приблизительно)

Проводка:

3–32 В: положительный источник питания постоянного тока

Земля (слева): отрицательный источник питания

Земля (справа): выходной ток 4–20 мА отрицательный

4–20 мА-ВЫХОД: выходной ток 4–20 мА, положительный

Потенциометр: отрегулируйте выходной диапазон 4–20 мА, по часовой стрелке для увеличения, против часовой стрелки для уменьшения

Инструкция:

Информация о согласовании выходного импеданса:

Сопротивление выходного сигнала должно соответствовать следующим требованиям

Согласно формуле: I = U/R (ток = напряжение/сопротивление)

Таким образом, максимальный ток которое может генерировать сторона, принимающая сигнал, равна напряжению питания, деленному на сопротивление сигнала.

Таким образом, генератор все еще имеет некоторое сопротивление.

Таким образом, это заканчивается формулой:

Напряжение питания / (внутреннее сопротивление сигнала + внутреннее сопротивление генератора тока) = постоянный выходной ток

Наш модуль питания имеет напряжение 5–32 В, поэтому, если вы используете источник питания низкого напряжения и внутреннее сопротивление сигнала велико, постоянного выходного тока будет недостаточно.

Требования к согласованию сигналов приведены ниже:

Для источника питания 24 В сопротивление сигнала не должно превышать 1000 Ом.

При питании от 12В сопротивление сигнала не должно превышать 500 Ом.

При питании от 5В сопротивление сигнала не должно превышать 200 Ом.

Если сопротивление сигнала превышает указанные выше параметры, можно повысить напряжение источника питания или уменьшить внутреннее сопротивление, чтобы обеспечить достаточный источник постоянного тока. Обратите внимание, что напряжение источника питания не может быть более 32 В.

Этот модуль можно использовать для ПЛК, преобразователя частоты, сервопривода; и при использовании этих продуктов напряжение модуля должно соответствовать вашему интерфейсу. Если вы не уверены, сначала попробуйте источник питания 5 В, затем источник питания 12 В или 24 В. В условиях нормальной работы используйте как можно более низкое напряжение. Есть и другой способ: как правило, ПЛК, преобразователь частоты или сервер имеют интерфейс COM+, COM — выход питания, питание может быть напрямую оттуда.

В комплект входит:

1 генератор сигналов
