гидравлическая связь с Eyelets

Gwent M18x1.5; Глаз -18 мм

Производство:

Оригинальный продукт бренда гидролидера, символ: 1,60.50.027

Применение:

широко используется в гидравлических системах в самосовершенствовании, фруктах, лесном плане, лесном плане, строительстве и широкой промышленности.

Связь с глазом, используя глазной винт, затянутый к телу, например, Насосы, цилиндр, дистрибьютор и т. Д. Подключает основные компоненты гидравлической системы с гидравлическими линиями. Небольшой:

диаметр наружного воздуха [мм]: 17,6 - 17,9

Внутренний диаметр [мм]: 16,2 - 16,6

Экики выполняются гидравлическим кабелем вблизи насоса или корпуса цилиндра. Используется там, где есть ограниченное количество места, а труба с традиционным коленом не подходит.

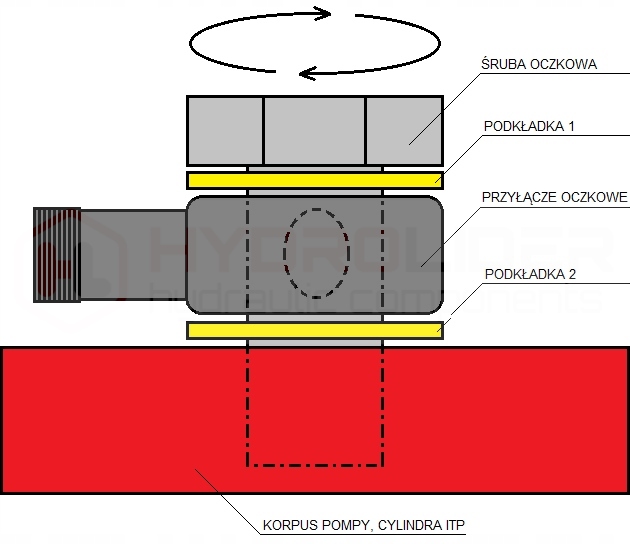

Глаз имеет место под подушкой ED или медной прокладкой, рекомендуется установить прокладку в двух местах, под корпусом и над кузовом (фото)

наконечник со стороны резьбы, предназначенной для того, чтобы прикрутить кабель, локоть или другой разъем с помощью конической системы. Уплотнение возникает при затягивании на самоодающемся зажимном конусе. На этом этапе никаких дополнительных уплотнений не требуется.

Технические характеристики:

Угол зажима конуса: 24 ° (типичный для польского стандарта)

Номинальный диаметр полета: 9 мм

Поток из кабеля: Внешний метрика 18x1,5

Версия: Свет

Номинальный давление: 180bar

.

Тип жидкости: гидравлическое масло

Материал:

Сварная сталь, оцинкованная коррозионная устойчивость
