Цифровой модулятор HDMI для DVB-T Spacetronik HDMOD-10 Micro

Модулятор HDMOD был разработан для адаптации цифрового наземного телевидения. Он объединяет кодирование MPEG-4 и модуляцию AVC/H.264 для преобразования аудио/видео сигналов в RF-выход DVB-T. Это идеальное решение для передачи сигнала HD со спутниковых ресиверов, камер или медиаплееров на телевизор или декодер. Модулятор имеет четырехзначный дисплей и 6 кнопок, обеспечивающих интуитивное управление и настройку.

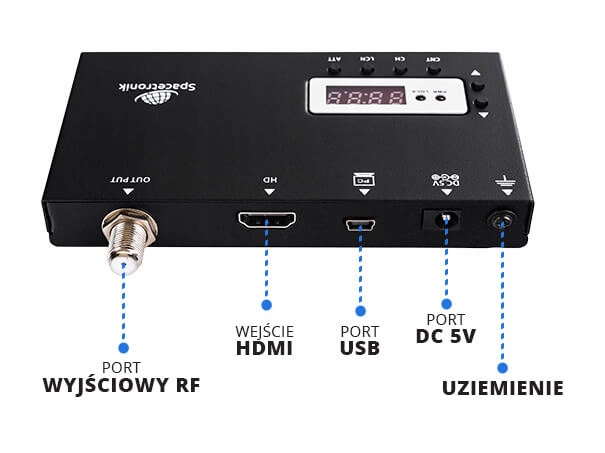

Порты, встроенные в модулятор HDMOD-10

Устройство оснащено входом HDMI, через который мы можем подключить источник сигнала и выходной порт RF для дальнейшей отправки того же сигнала. Устройство требует питания (блок питания входит в комплект), поэтому вход постоянного тока 5В также включен в состав устройства. Кроме того, модулятор имеет USB-порт, позволяющий подключить компьютер для обновления и заземления.

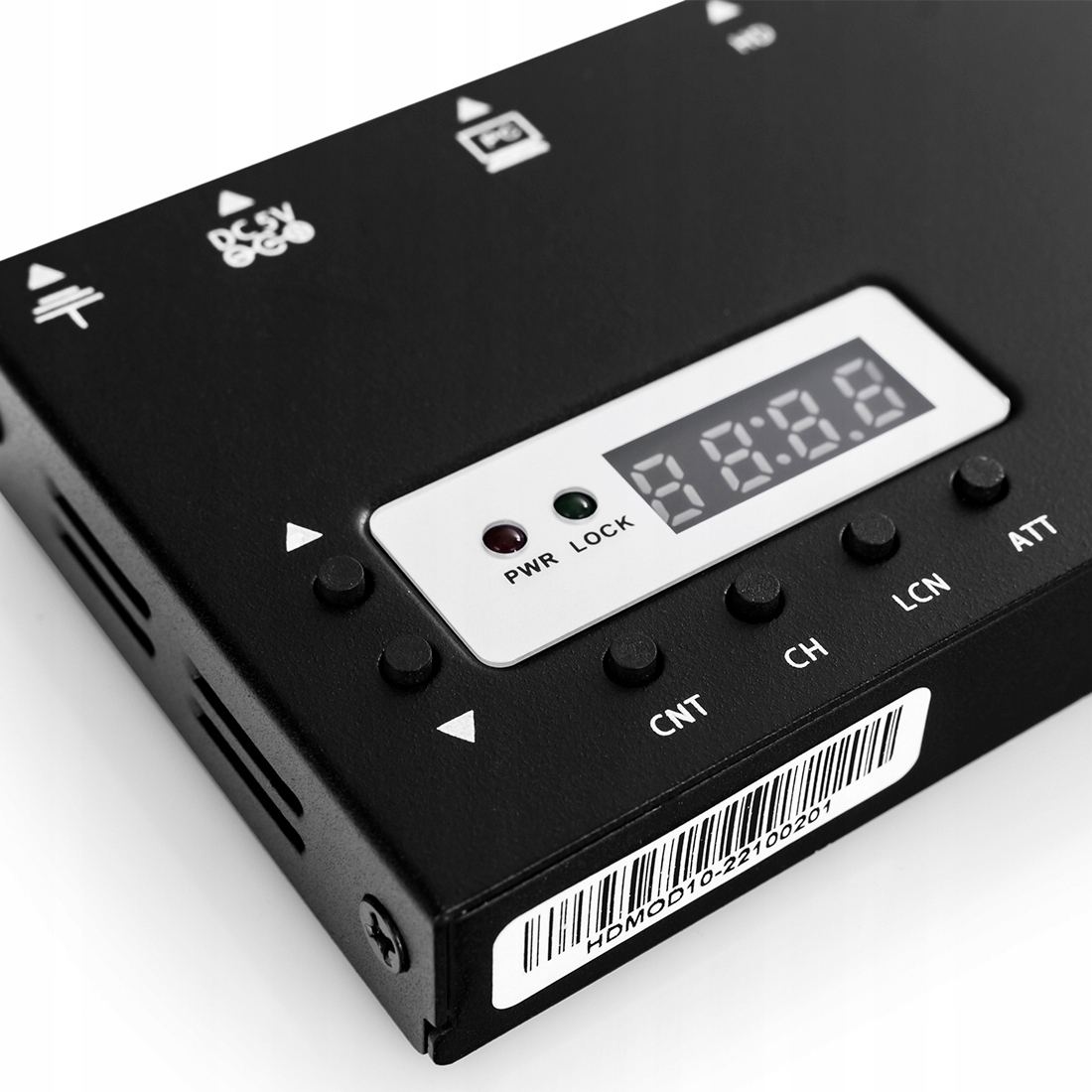

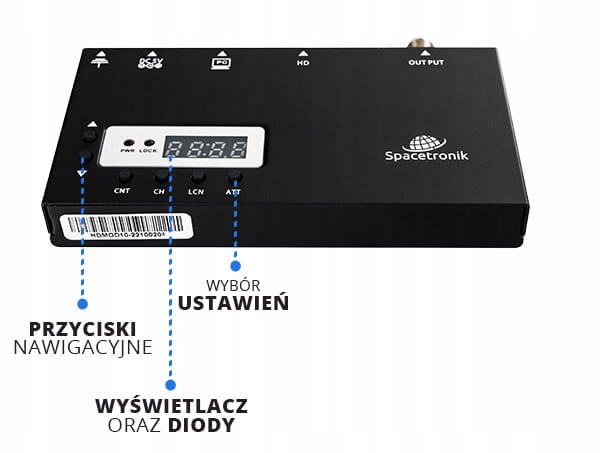

Передняя панель HDMOD-10

На передней панели HDMOD от Spacetronik имеются кнопки навигации, благодаря которым мы можем легко управлять параметрами. Встроенный дисплей помогает эффективно изменять параметры, которые можно выбрать с помощью кнопок выбора настроек.

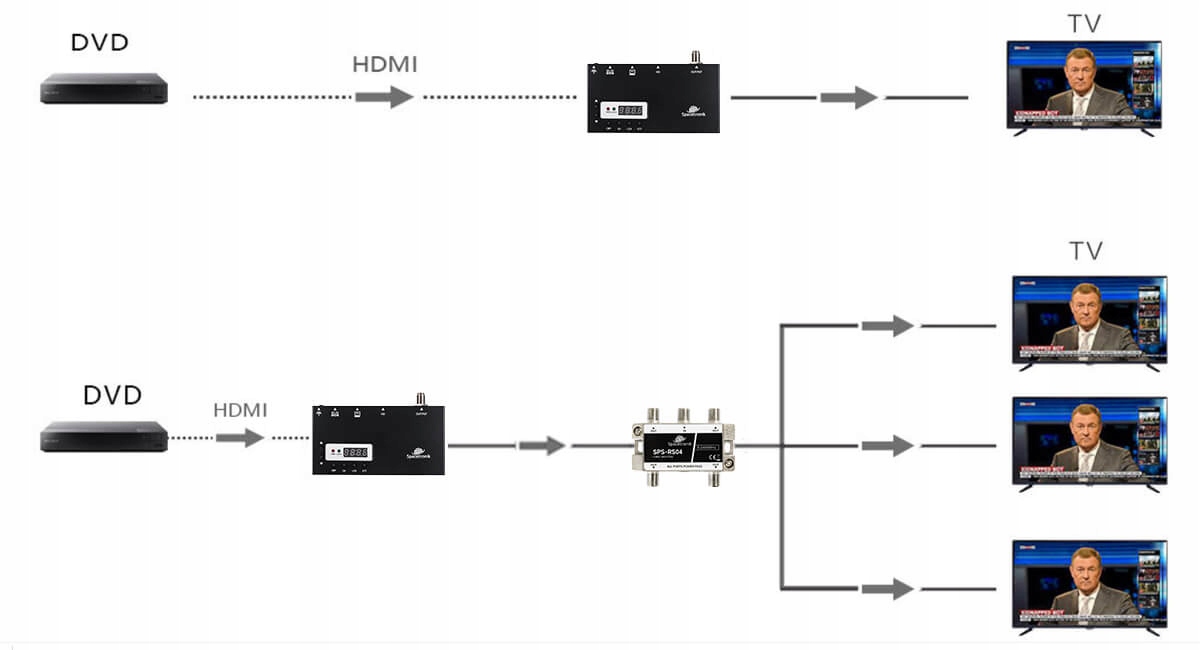

Как подключить HDMI-модулятор HDMOD-10?

Подключение модулятора очень интуитивно понятно и может быть выполнено, как показано на схемах ниже. Модулятор идеален, когда мы хотим передать сигнал HD со спутниковых ресиверов, камер или медиаплееров на ТВ-приемник или декодер. Устройство также можно использовать последовательно с другим модулятором, что позволяет свободно увеличивать количество каналов в коаксиальном кабеле.

Наиболее важные функции:

- Высокий уровень интеграции, высокая производительность.

– Полнофункциональный интегрированный дизайн.

– Один вход модулятора, который преобразует источник HD в канал DVB-T.

- Стандартная модуляция COFDM и кодирование H.264

- Совместимость нескольких форматов видео, включая 720p/1080p.

- Пропускная способность: 7/8 МГц

- Диапазон частот: 174–862 МГц

- Плавно регулируемый диапазон выходного уровня радиочастотного сигнала от 70 дБuВ до 100 дБuВ, 1 дБuВ

- ЖК-экран

- Малый размер и легкий вес.

- Удобство настройки и управления.

- Для настенного монтажа

Технические характеристики:

- Стандарт: DVB-T

- Созвездие: 64QAM 2K/8K

- Дальность защиты: 1/32

- Код: 2/3

- Уровень радиочастот: 70 ~ 100 дБмкВ

- Качество модулятора MER: ±30 дБ

- Аттенюатор: 0–15 дБ

- Выходное сопротивление: 75 Ом

- Сжатие: H.264 – битрейт 5–15 МБ/с

- Разрешение видео: 1920*1080_60P, 1920*1080_50P; 1920*1080_60i, 1920*1080_50i; 1280*720_60п, 1280*720_50п

- Разъем: HD

- Источник питания постоянного тока 12 В/1 А

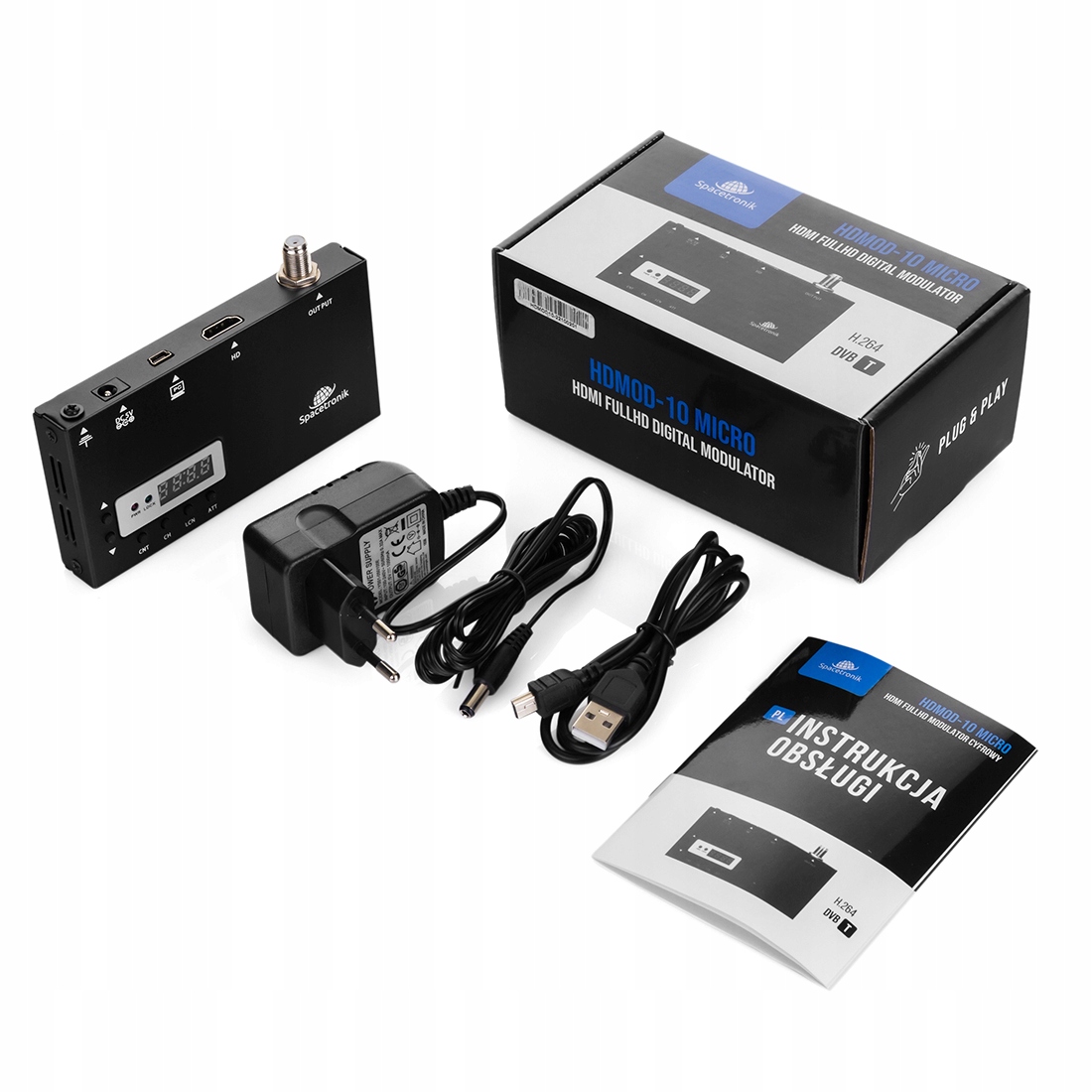

Установить содержимое

- Микроцифровой модулятор HDMOD-10

- Источник питания постоянного тока

- USB – кабель Mini USB

- Инструкции на польском и английском языках.
