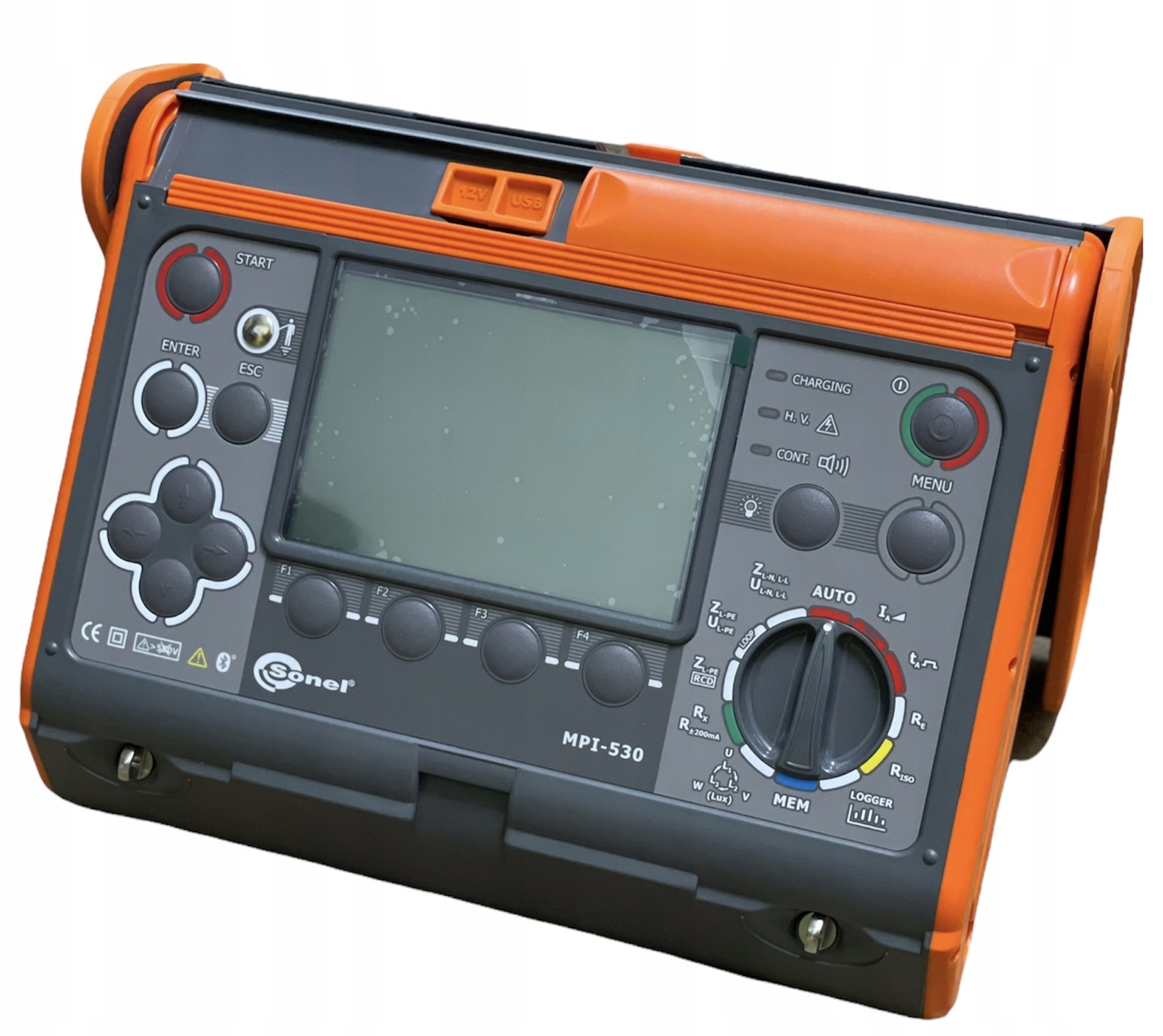

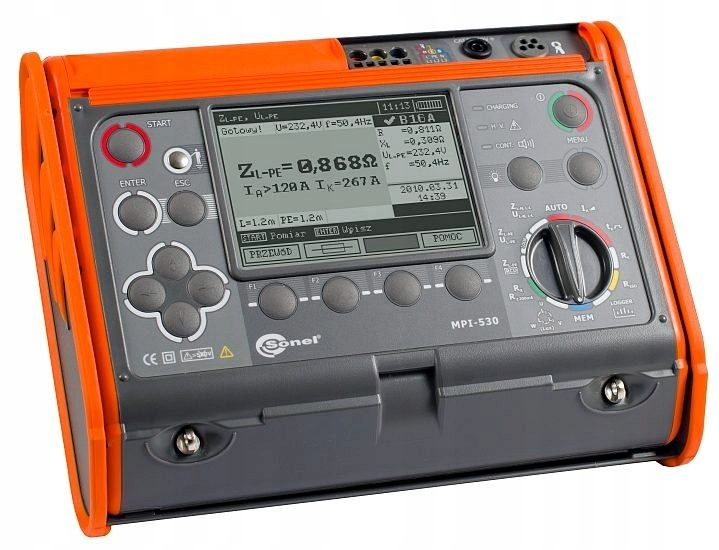

Измеритель параметров установки Sonel MPI-530

Многофункциональный измеритель параметров электроустановки Sonel MPI-530 MPI530 WMPLMPI530

Многофункциональный измеритель последнего поколения, позволяющий выполнять все измерения в электроустановке в соответствии со стандартом PN-EN 61557:

• импеданс петли короткого замыкания с разрешением до 0,001 ? – точное измерение также в цепях с УЗО,
• параметров УЗО,
• сопротивления изоляции,
• сопротивления заземления,
• непрерывности защитного и уравнивания потенциалов.

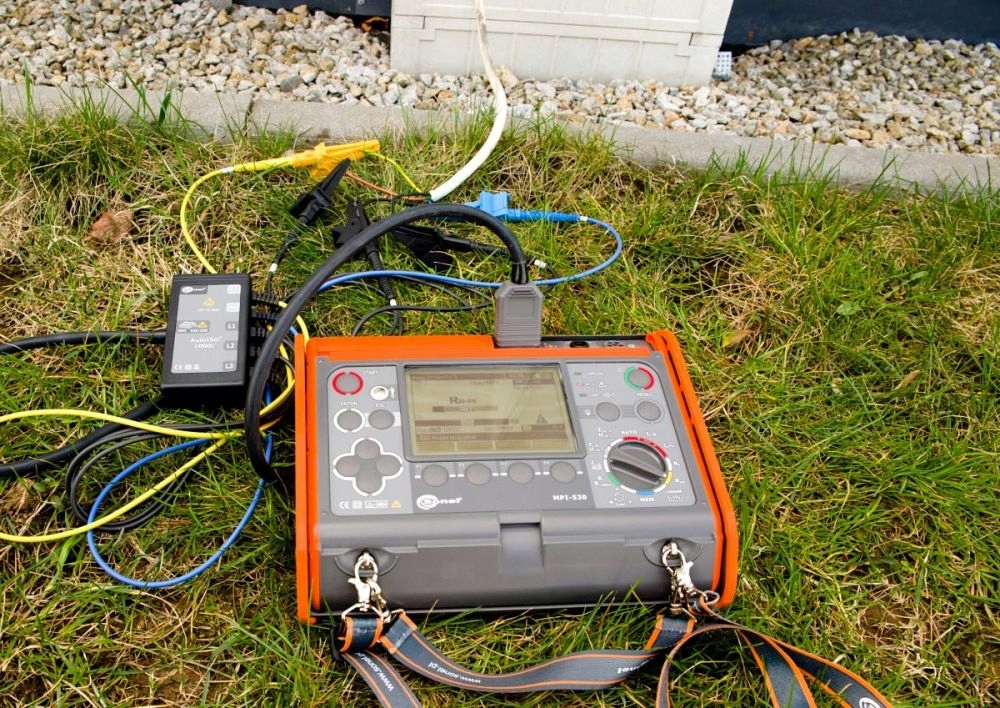

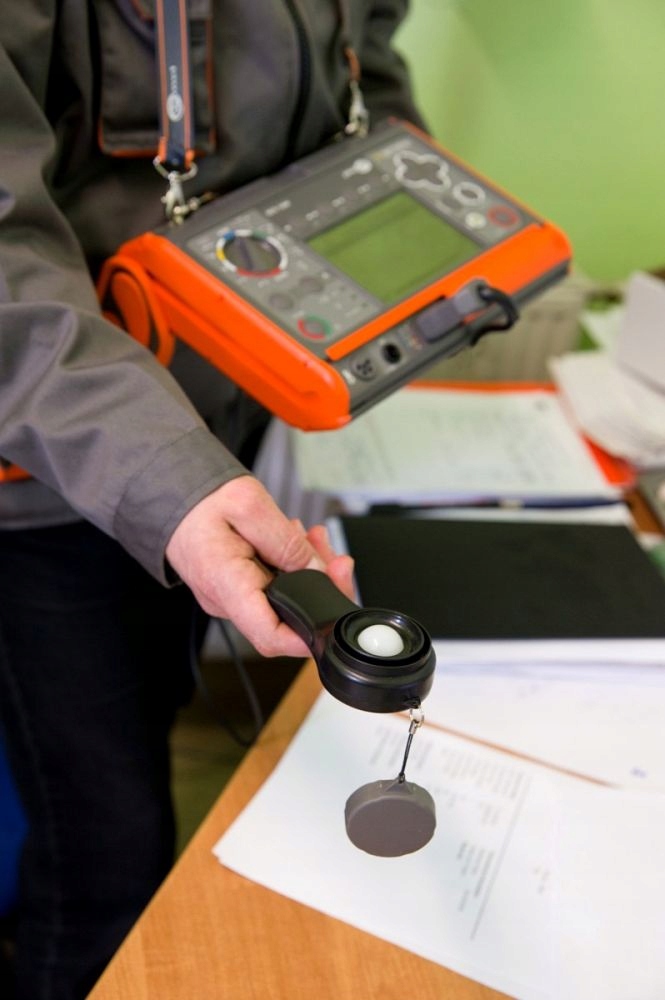

Прибор отличается обширными функциями измерения заземления (дополнительные методы зажима и удельного сопротивления грунта), автоматическими измерениями сопротивления изоляции в розетках и для 3-проводных кабелей, 4- и 5-проводных (с Адаптер AutoISO-1000C), возможность измерения интенсивности освещения, записи и анализа сетевых параметров - в том числе гармоник до 40-й.

Прибор имеет инновационную память, позволяющую записывать несколько десятков тысяч результатов в структуру готового протокола с описанием пунктов:

• клиент ? объект ? комната? точка измерения.

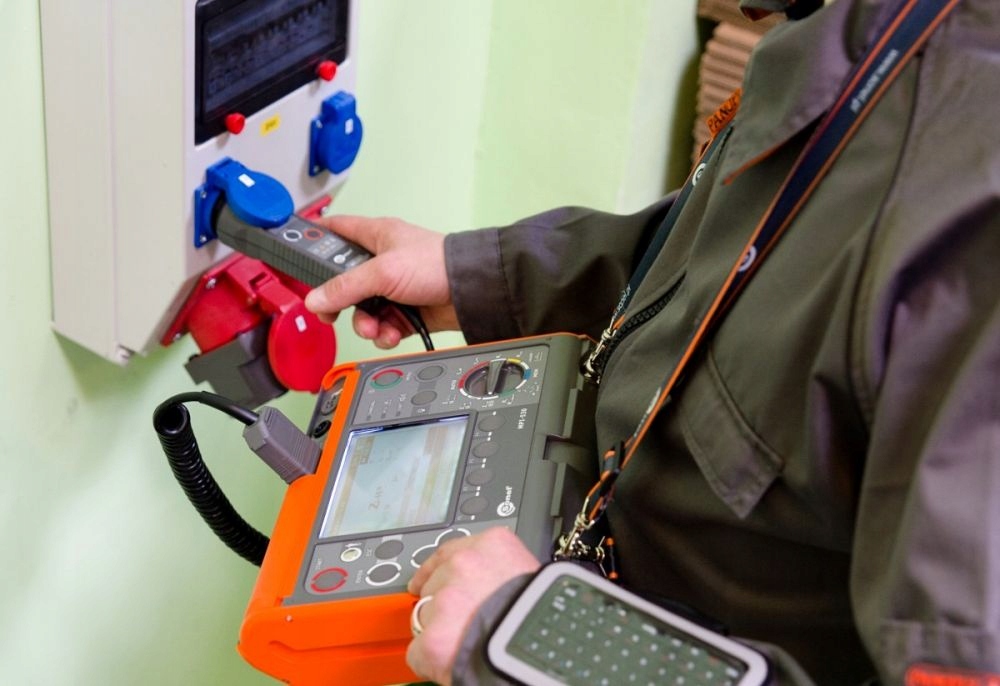

Для ввода данных можно использовать экранную клавиатуру или беспроводную мини-клавиатуру с ремешком. Данные из памяти можно передавать на ПК через USB-кабель или по беспроводной сети через Bluetooth®.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Измерение полного сопротивления контура повреждения:

• Измерение полного сопротивления контура повреждения с разрешением 0,001 ? ток 23 А (44 А при линейном напряжении) - резистор короткого замыкания Rzw = 10 Ом,
• диапазон измерения напряжения: 95...440 В, частота 45...65 Гц,
• измерение полного сопротивления петли короткого замыкания с разрешением до 0,01 Ом, в установках, защищенных УЗО с I?н? 30 мА без их включения,
• автоматический расчет тока короткого замыкания; различение фазного и междуфазного напряжения,
• измерения с использованием вилки UNI-Schuko с кнопкой запуска измерения (также при перестановке кабелей L и N) или кабелей длиной 1,2 м, 5 м, 10 м, 20 м с дополнительным использованием переходников на 3-фазные розетки. (АГТ),
• выбор защиты установки и автоматическая оценка результата измерения.

Поверка автоматических выключателей дифференциального тока типа AC, A, F, B и B+:

• измерение обычных, кратковременных и селективных выключателей с номинальными токами утечки 10, 30, 100, 300, 500 и 1000 В. мА,
• функция автоматического измерения полного набора параметров переключателя (после однократного нажатия кнопки «СТАРТ» счетчик выполняет весь запрограммированный цикл измерения, включая возможность измерения полного сопротивления петли короткого замыкания L-PE с током 15 мА),
• форму сигнала вынужденного тока утечки, выбираемую пользователем: синусоидальную (начиная с нарастающего или спадающего фронта), однонаправленную пульсирующую (положительную или отрицательную), однонаправленный пульсирующий с постоянным током (положительным и отрицательным), постоянным (положительным и отрицательным),
• измерение тока срабатывания IA с нарастающим током,
• измерение времени срабатывания tA при токах ?I?n, 1I?n, 2I?n и 5I?n,
• измерение напряжения прикосновения UB и сопротивления защитного проводника RE без отключения цепи прерыватель,
• обнаружение перепутывания проводов L и N в розетке; не влияет на измерения,
• возможность измерения тока активации IA и фактического времени активации tAI при одном срабатывании УЗО,
• измерения на напряжение 95...270 В.

Измерения сопротивления изоляции:

• измерение напряжений: 50 В, 100 В, 250 В, 500 В и 1000 В. В,
• измерение сопротивления изоляции до 10 G?,
• возможность измерения в розетке с помощью адаптера UNI-Schu

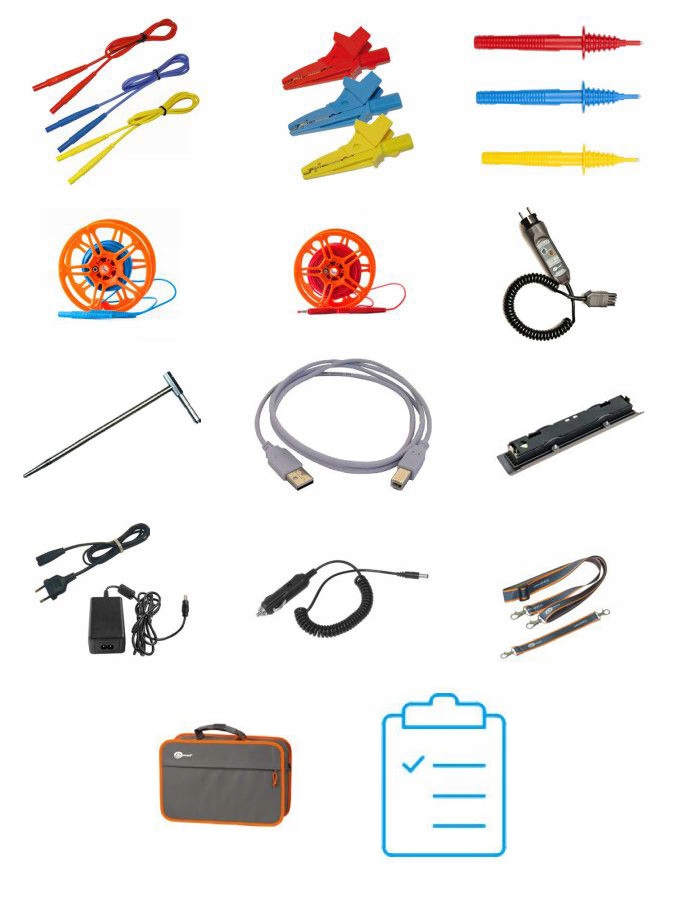

ОБОРУДОВАНИЕ:

• MPI-530 Измеритель WMPLMPI530
• Кабель 1,2 м (штепсель типа «банан») красный WAPRZ1X2REBB
• Кабель 1,2 м (штекер типа «банан») синий WAPRZ1X2BUBB
• Кабель 1,2 м (штекер типа «банан») желтый WAPRZ1X2YEBB
• Зажим «крокодил» 1 кВ 20 А красный WAKRORE20K02
• Зажим «крокодил» 1 кВ 20 А синий WAKROBU20K02
• Зажим «крокодил» 1 кВ 20 А желтый WAKROYE20K02
• Плоский зонд 1 кВ (гнездо типа «банан») красный WASONREOGB1
• Шпиндельный щуп 1 кВ (гнездо типа «банан») синий WASONBUOGB1
• Шпиндельный щуп 1 кВ (гнездо типа «банан») желтый WASONYEOGB1
• Измерительный провод 15 м на катушке для измерения заземления WAPRZ015BUBBSZ
• Измерительный провод 30 м на катушке для измерения заземления WAPRZ030REBBSZ
• Адаптер WS-03, запускающее измерение (вилка UNI-Schuko) WAADAW03
• 2x 30 см зонд для забивания в землю WASONG30
• Интерфейсный USB-кабель WAPRZUSB
• Кабель питания 230 В (вилка IEC C7) WAPRZLAD230
• Источник питания для счетчиков (тип Z7) WAZASZ7
• Кабель для зарядки аккумулятора от автомобильной розетки 12 В WAPRZLAD12SAM
• Контейнер с Ni-MH аккумулятором 4,8 В 4,2 Ач WAAKU07
• Жгут для счетчика (тип L-2) WAPOZSZEKPL

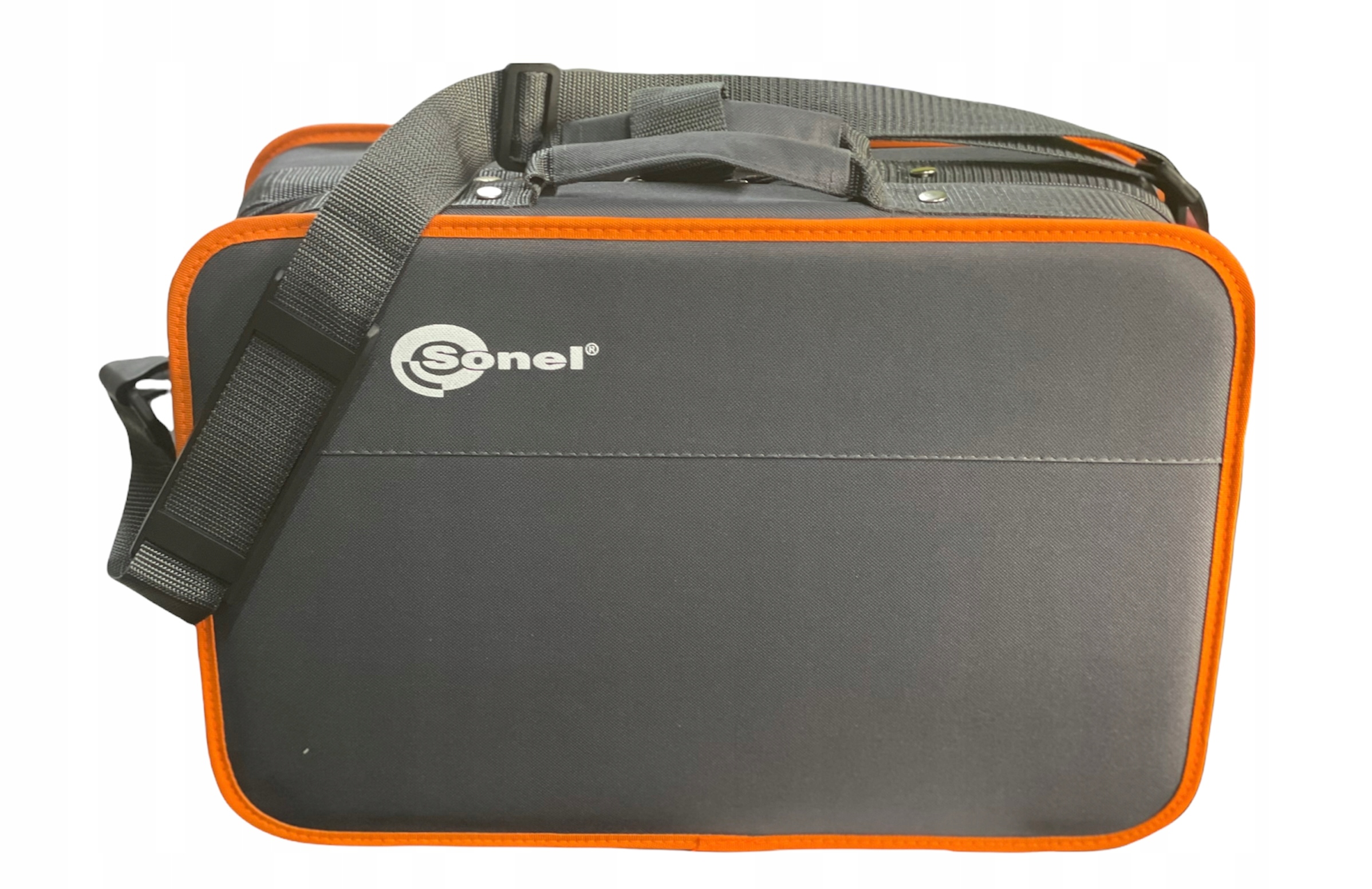

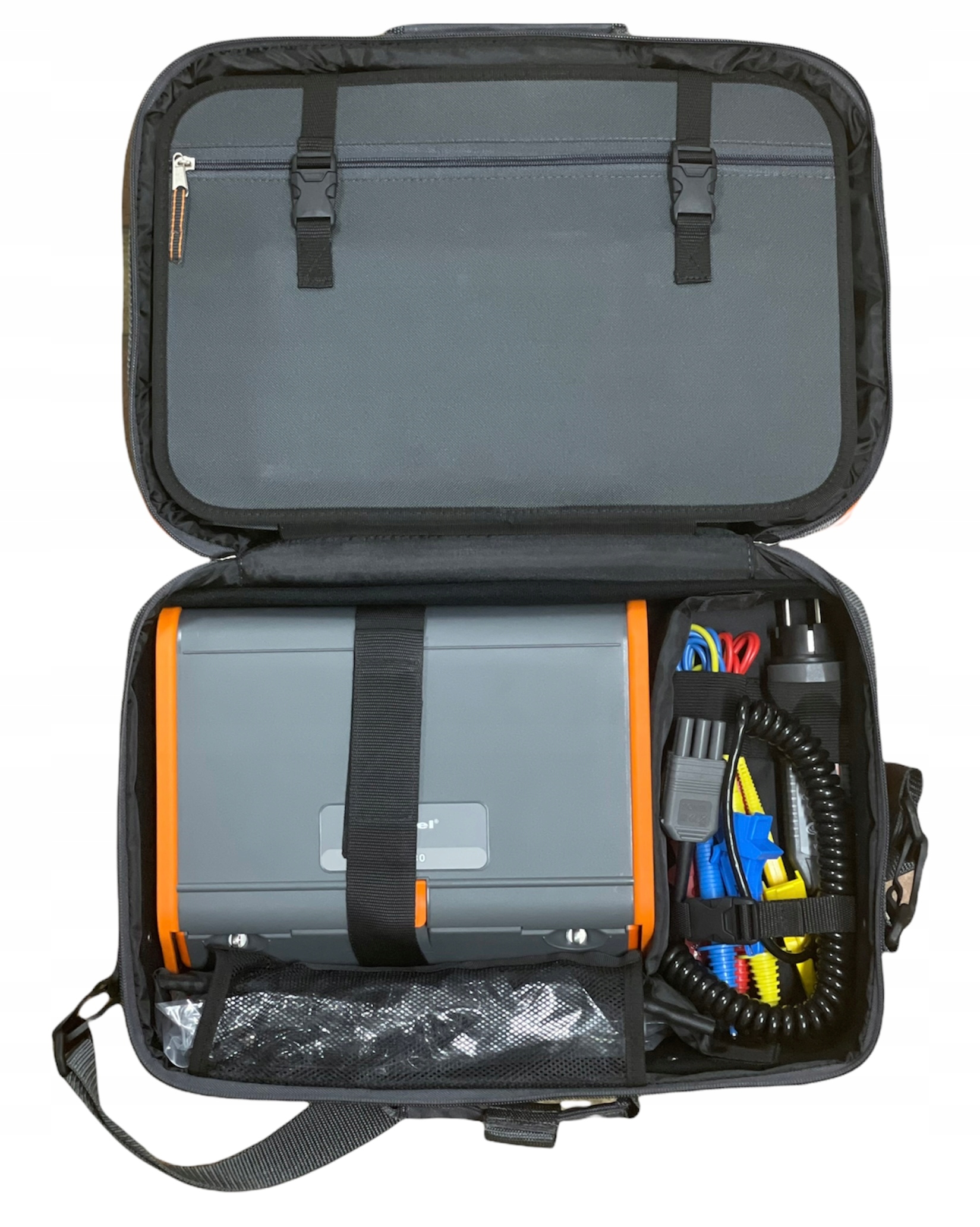

• Кейс L2 WAFUTL2
• Сертификат калибровка
• Гарантийный талон
