⭐ Камин с водяной курткой Lucy 16 с монтажным набором

Включает в себя:

⚙ Техническая уточнение

• номинальная власть (кВт) 16.0
• Средняя мощность из воды (кВт) 10,0
• Диапазон отопления (кВт) 7.0 - 19,0
• тепловая эффективность (%) 84,0
• максимальное рабочее давление (полоса) 2,0
• Диаметр выхлопных выхем (мм) 200
• соответствует критериям Eco -project да
• предназначен для восстановления да
• Тип топлива приправленная лиственная древесина (влажность ≤20%)
• емкость воды (l) 39,0
• Температура выхлопа (℃) 200,0
• Макс. Полано длина (см) 50
• Соответствие Bimschv 2 да
• Глазинг тип Простой
• дверное отверстие слева
• Материал изготовления стал
• ширина (см) 85,60
• высота (см) 138,40
• глубина (см) 40,70
• Потребление воздуха да
• укладчик камеры сгорания да
• popielnik да
• декоративное стекло из стекла да
• катушка да

➡ Соединение, установленное с дымоходом

1. Стальная труба Fi 200, 1m и 0,5m

Сгорающая труба, предназначенная для подключения каминных вставки, выпущенных с деревом.

соответствует всем польским и европейским стандартам, обеспечивает безопасность и максимальную эффективность и комфорт. второй.

2. Регулируемое колено Fi 200/90 градусов

Установка удлинения на угол на углу 90 ° 3-сегмент, предназначенный для соединения картриджей камина, запускаемых с деревом к существующим дымоходам дымохода.

соответствует всем польским и европейским стандартам, обеспечивает безопасность и максимальную эффективность и комфорт. Уборщик, с помощью которого вы можете управлять соединением в любое время. Благодаря особому использованию, соединение коленных элементов совершенно тесно.

3. Переход к керамическому дымоходу 200/200

Переход с восстановлением от трубной системы к керамическому дымоходу обеспечивает безопасное соединение стальной дымовой трубы с керамическим дымоходом.

Характеристики:

• Толщина блуха: 2 мм
• Температура: 1000 ° C
• Материал: Стальной лист
• покрыто черной тепло -резистентной краской
• Стальной лист.

➡ В камине установлено воздухозаборник от внешнего Fi 125. Чтобы правильно подключить потребление, мы добавляем:

1. Flex 125 Pipe

2. Alu 170 -градусная лента

бесплатно: чистящая жидкость для очистки камин

➡plice под камином

Основание (ноги) обеспечивает стабильную и без проблем настройки камина

Благодаря ногам, регулируемым на 5 см, вы можете безопасно установить огнестрельное средство, даже на поверхности со значительным неравенством.

Набор включает в себя:

(4 шт.)

➡p Установите 2 части Luft 90x800

Технические данные

• Материал Workma 12.65
• Color Black
• Active Box (cm 2 )
• (cm 2

➡

Стекло MSK Стекло с дроссельной заслонкой Fi 125 - это современный контроллер камина со штрихом, стеклянный экран, который можно использовать для всех воздушных вставки и с водяной курткой. Его задача состоит в том, чтобы позволить холодному воздуху (для сгорания) снаружи здания непосредственно к камере сгорания таким образом, чтобы он был максимально эффективен. Благодаря его заявлению, мы можем сэкономить до 30% древесины, и после 2 месяцев использования мы вернем деньги за ее покупку.

Функции драйвера:

• Контроль двух C.O. и один независимо устанавливает устройство, например, турбина или освещение
• Контроль каминной турбины
• Точная дозировка сгорания
• Защита от перегрева. Включает в себя:
  • Микропроцессорный контроллер
  • Датчик температуры с кабелем силикона с длиной 2,5 Меретров
  .

➡

ЗАБОРИТЕЛЬНЫЕ КЛАПАНСКИЙ КЛАПАНСКИЙ КЛАПАНТЫ 20 С ВАТТЫ 3/4 95 ° C - это термостатический клапан, который защищает все виды котлов и каминов с помощью водяной куртки, в котором используется твердое топливо (уголь, дерево, древесина, кока -кола), прежде чем возможность кипящей воды в системе, например, в отсутствии электроэнергии электроэнергии.

Диапазон использования

Термический дренажный защита требуется для огненных котлов с переменными и установки отопления для твердого топлива. Тип защиты от повреждения STS20S является независимым от клапана давления, запущенным температурой фактора на выходе из источника тепла. При 97 ° C (+/-) 2 ° C отток утилита из обогревателя открыт. Таким образом, клапан предотвращает повышение температуры выше 110 ° C (максимальное отверстие).

Технические данные

• мин. Рабочая температура: -10 ° C
• мин. Температура открытия: 97 ° C
• Максимальная рабочая температура: 110 ° C
• Оперативная гипертония: 10 бар
• Максимальный поток: 6,5 м3/H

Примечание! Согласно DIN 1988, защита от теплового дренажа не заменяет необходимый защитный клапан мембраны. В соответствии с положениями DIN 4751, пользователь устройства обязан заказывать специализированное управление защитой от дренажа для правильной работы.

Технические свойства

• Корпус и обложка из латуни [58% Cu, 3% PBJ CW617N в соответствии с PN -EN 12165: 2011 e]
• Зерновое витоне
• Pronce, сделанная из STAINLESLESSIONS
• Pellysing -LI>
• Медная капиллярная трубка, 1300 мм на крышке.

➡ Технический трек

➡maxal Использование энергии

Корпус и передняя часть вставки, устойчивой к высоким температурам благодаря используемому материалу - высококачественная сталь.

Специальная блок водяной куртки позволяет собирать из выхлопных газов и переносить большое количество тепла в систему нагрева, благодаря которой можно получить высокую вставку энергоэффективности.

встроенный -ин в катушке. Тело водяной куртки укрепляется высокими каблуками. Вход/Вывод 1/2 Вывод. Построен -в воздухозаборке Fi 125 мм воздухозаборника. Регулировка воздуха с одним регулятором, который исключает ошибки в неправильном использовании.

Подробная система добавления камеры сгорания: первичный воздух - доставлен под решеткой; Вторичный воздух поставляется с отверстиями в задней стенке. Кроме того, вставка использует систему чистого стекла (воздушная занавеска).

➡ Безопасность на самом высоком уровне

Отличная стеснение благодаря твердым сварным швам, сделанным в благородном газовом покровах. Сжигание.

передняя часть вставки, оснащенная тепло -резистентным стеклом, выдерживающим температуру до 660 ° C.

Ограничение осаждения сажи благодаря системе чистого стекла (воздушное рулевое колесо).

Возможность использования в различных условиях монтажа благодаря регулируемым ножкам и подвижной выхлопной работе с регулируемыми настройками 360 °. Стекло выдерживает температуру до 660 ° C, что придает камину современный и элегантный вид, оптически увеличивает переднюю часть вставки.

Элегантная и удобная ручка.

➡ Компактная схема соединения вставки камина с водяной курткой

(закрытая система).

1. Вставка камина с водяной курткой

2. Выпускной выход

3. Панель управления стеклянной панелью MSK

4. Центральный насосной насос

5. C.O. Циркуляция воды (1 "внутри)

6. Разъем катушки (1/2 ")

7. Разъем датчика теплового клапана (1/2 ")

8. Термостатический клапан

9. Подключение канализационной системы

10. Питание от водоснабжения

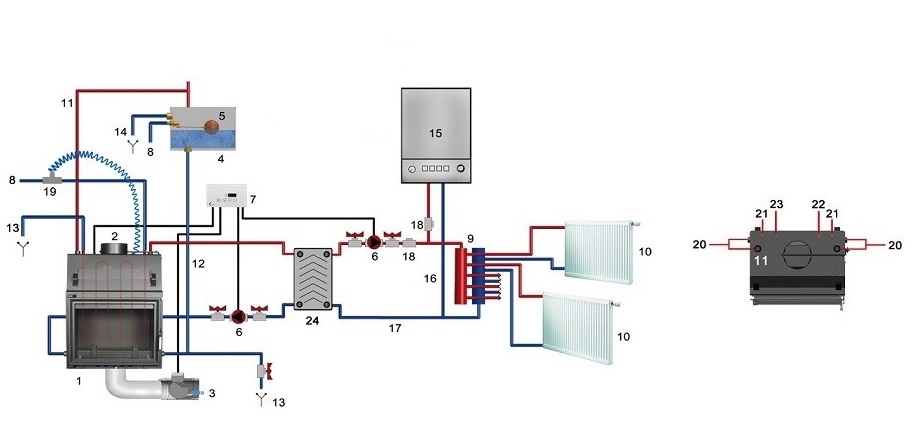

➡ Компактная схема соединения вставки камина с водяной курткой

с газовым котлом:
