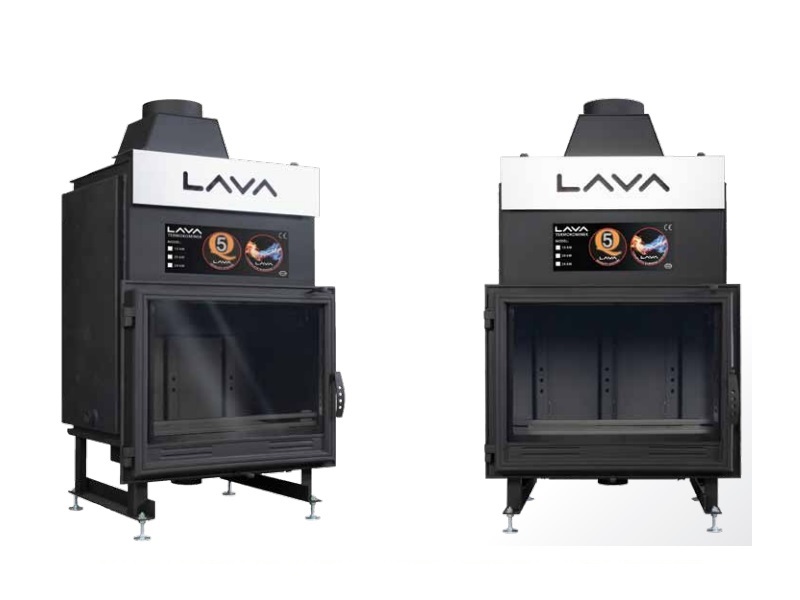

КАМИННАЯ ВСТАВКА С ВОДЯНОЙ РУБАШКОЙ LAVA PLUS 22 КВТ

Каминная топка с водяной рубашкой LAVA PLUS PL 22 кВт

с плоским стеклом, предназначена для открытой системы.

предназначен для закрытой системы с рабочим давлением до 2,5 бар.

Компания LAVA создана командой людей с 10-летним опытом работы

в проектировании и производстве каминов с водяной рубашкой.

Конструкция каминов LAVA сочетает в себе лучшие проверенные решения

с инновационной системой подачи воздуха

и горения Комплексной системой горения LAVA.

Система сжигания LAVA Complete — это комплексное решение, охватывающее

весь процесс оптимальной подачи первичного и вторичного воздуха,

сгорания топлива, теплообмена и отвода выхлопных газов.

В состав системы входят:

- Интегрированная подача воздуха с наружным воздухом

- Система подачи выхлопных газов посредством вторичного воздуха воздухозаборники

- Система очистки стекла

- Заслонка регулирования тяги дымохода

- Обходная заслонка выхлопных газов

Применяемые технологические решения, использование лучших

материалов и режима производства позволяют нам гарантировать

всегда высочайшее качество продукции и охватить каждого

Каждое изделие LAVA прошло процесс тестирования

в Институте отопления и санитарной техники в Радоме

и имеет сертификат, подтверждающий соответствие стандартам

и возможность юридической маркировки знаком CE.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальная мощность: 22 кВт

Мощность водяного теплообменника: 19 кВт

Площадь обогрева: 150-230 м2

Объем водяной рубашки: 49 л

Вес камина для УО: 177 кг

Вес камина для УЗ: 236 кг

Рабочее давление УО: 1 бар

Рабочее давление УЗ: 2,5 бар

Стандартное оснащение термокамина LAVA PLUS PL:

• Система безопасности (змеевик)
• Дополнительный воздухозаборник снаружи
• Встроенная заслонка выхлопных газов
• Заслонка регулирования тяги в дымоходе
• Сертифицированная система сгорания – LAVA Complete Burning System
• Вытяжка дымоход
• Зольник
• Регулируемые ножки – диапазон регулировки 40 мм
• Лицевое покрытие – Чёрный МАТОВЫЙ
• Цвет фурнитуры: САТИНОВЫЙ ХРОМ

Размеры:

• A: 1335-1375 мм
• B: 655 мм
• C: 655 мм
• D: 550 мм
• E: 200 мм
• F: 130–170 мм
• Диаметр впускного порта: 100 мм

Технические данные термокаминов с водяной рубашкой типа ТК ЛАВА:

- Номинальная тепловая мощность: 21,7 кВт

- Тепловая мощность водяного контура: 19,4 кВт

- Тепловая мощность, передаваемая в помещение: 2,3 кВт

- Постоянство горения при номинальной мощности: 1,13 ч

- Продолжительность горения: 3 ч

- Разовая загрузка топлива: 8 кг

- Термический КПД: 79,1%

- Выбросы CO 13% O2: 0,22 %

- Массовый расход выхлопных газов: 17,72 г/с

- Средняя температура выхлопных газов: 283 °C

- Допустимое рабочее давление: 1 / 2,5** бар

- Испытательное давление воды: 2 / 4** бар

- Максимальная рабочая температура: 95 °C

- Расстояние от легковоспламеняющихся частей до стекла: 200 см

- Тяга дымохода:

• при номинальной мощности: 12 Па
• при пониженной нагрузке: 6 Па

- Топливо:

• тип: вырубка лиственных деревьев
• длина: ~33 см
• окружность: 30÷45 см
• влажность: < 20 %

** Закрытая система версия

Термокамин - этапы работы

Термокамин LAVA отличается уникальной конструкцией водяного контура. В основе этого решения лежит теплообменник в виде водяных полок, гарантирующий максимальную поверхность теплообмена от выхлопных газов к контуру отопления. Результатом этого решения является высокая тепловая эффективность термокаминов, что приводит к сниженному расходу топлива при том же результате нагрева.

Каждый термокамин LAVA оснащен главным байпасным клапаном дымовых газов, используемым для фаз регулирования работы устройства. Закрытие этой заслонки эквивалентно расширению циркуляции выхлопных газов между водными полями и переводу устройства в режим работы на номинальную мощность. При открытой заслонке выхлопные газы идут прямо в дымоход, минуя полки, и Термокамин работает на пониженной мощности. Это позволяет гореть даже летом, не нагревая систему центрального отопления
