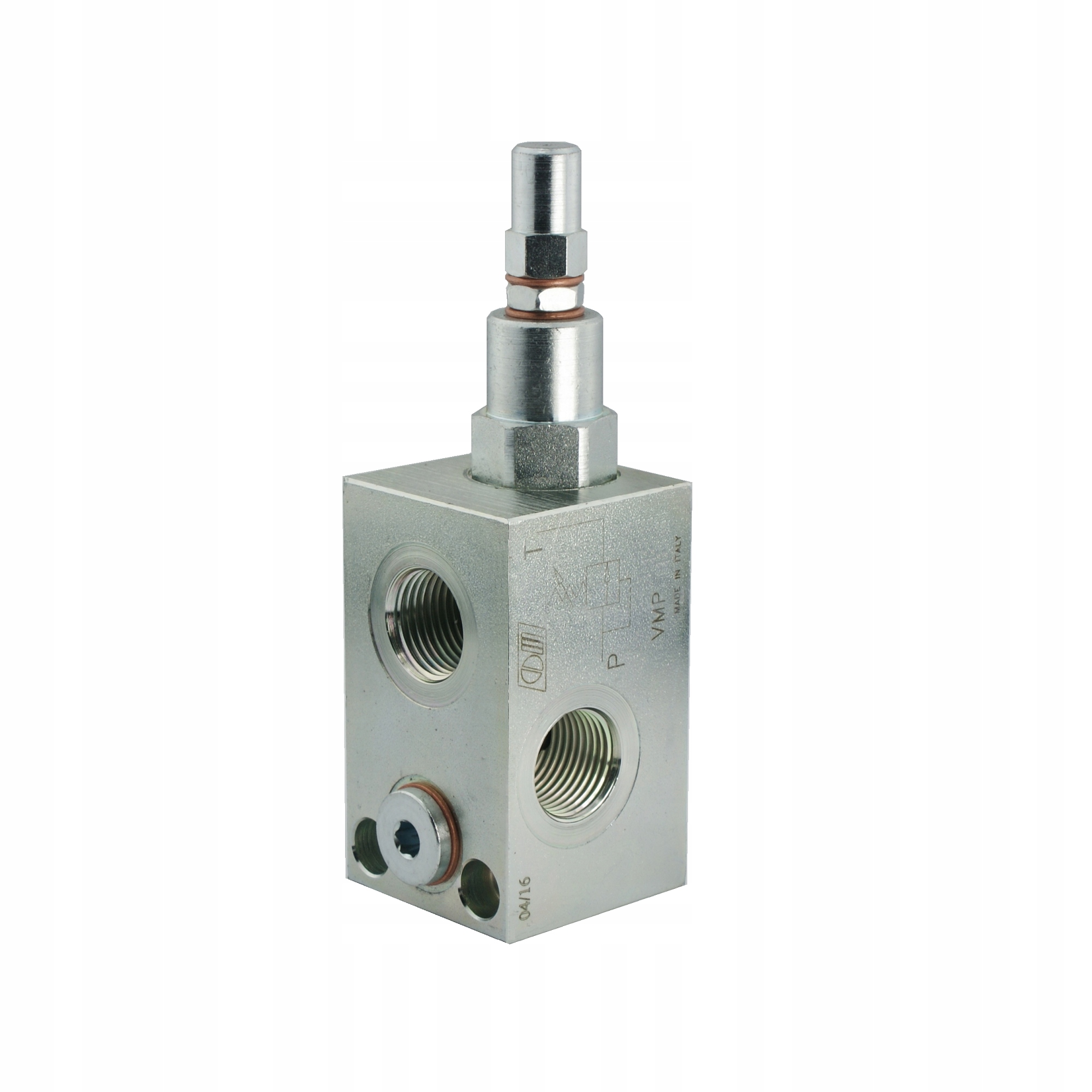

КЛАПАН ПЕРЕПУСКНЫЙ ГИДРАВЛИЧЕСКИЙ

ВМП 1/2" С РЕГУЛИРОВКОЙ ДАВЛЕНИЯ 10-180 бар

Производство:

Оригинал Итальянский продукт марки Oleodinamica Marchesini, условное обозначение: VMP 1/2"; 1.35.05.015

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Принцип работы:

Переливной (предохранительный) клапан служит для стабилизации и ограничения максимального давления во всей гидросистеме или определенной ее части. Он выполняет типичную функцию безопасности при непредсказуемых перегрузках гидравлической системы. Клапан регулируется с помощью ручки, настройки можно зафиксировать с помощью контргайки.

Подключение:

Подключите оба порта P к гидравлической линии на что это контроль давления. Подсоедините Т к возвратной линии (переливу) масляного бака. Имеет дополнительный порт для подключения манометра.

Технические данные:

• Максимальный расход: 70 л/мин.
• Количество гидравлических отверстий в корпусе: 3 (+манометр выходное отверстие)
• Внутренняя резьба в корпусе: 1/2 дюйма [BSP]
• Резьба порта манометра: 1/4 дюйма [BSP]
• Материал корпуса : оцинкованная сталь
• Максимальное допустимое давление: 180 бар.
• Заводская настройка перепускного клапана: 90 бар.
• Регулировка перепускного клапана: 30 бар (на полный оборот).
• Вес: 1,058 кг

Температурный диапазон и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
  • li>
  • Допустимая температура масла: от -15 C до +80 C
  • Тип масла: Гидравлическое масло на минеральной основе < /li>

  Гидравлическая схема клапана ВМП (фото):
