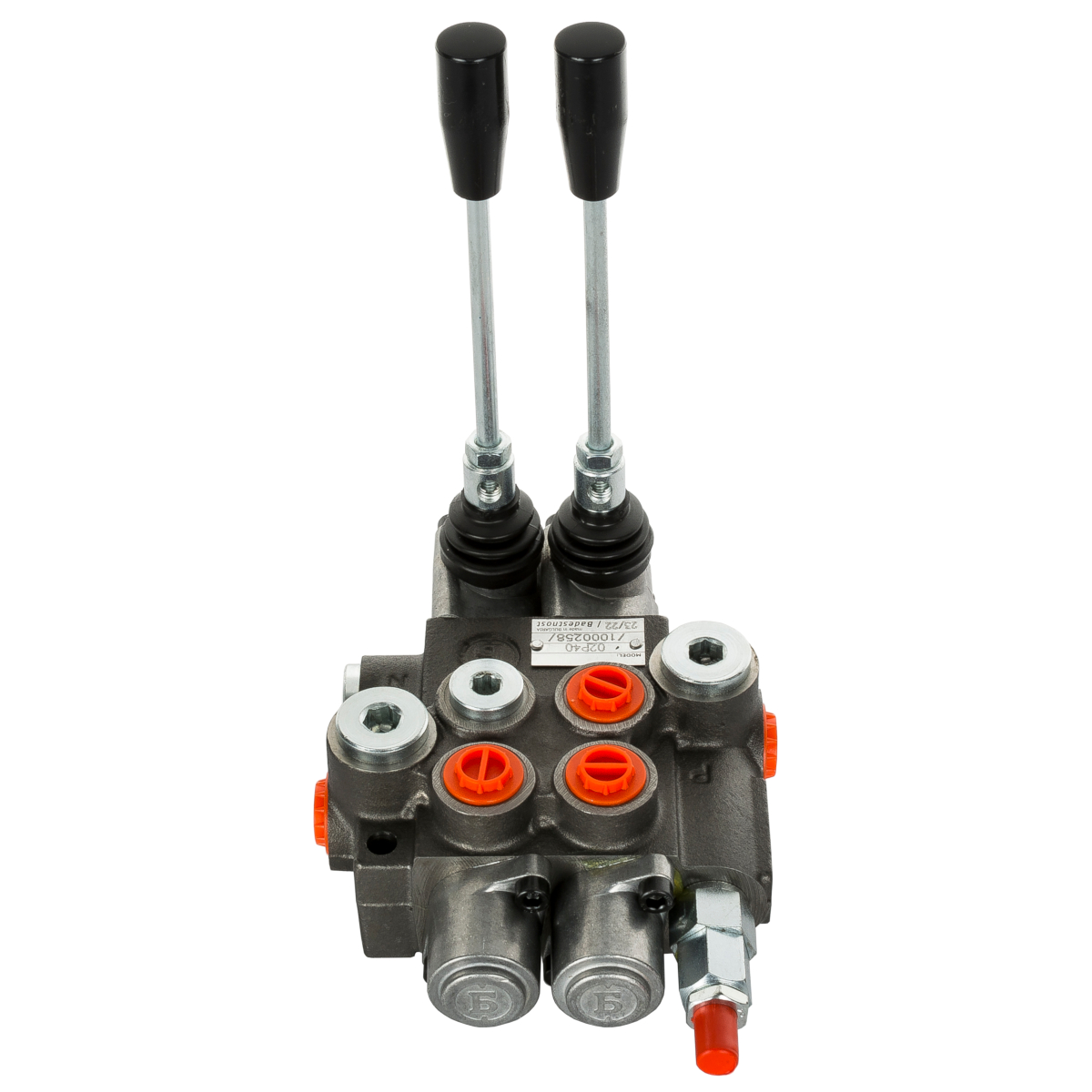

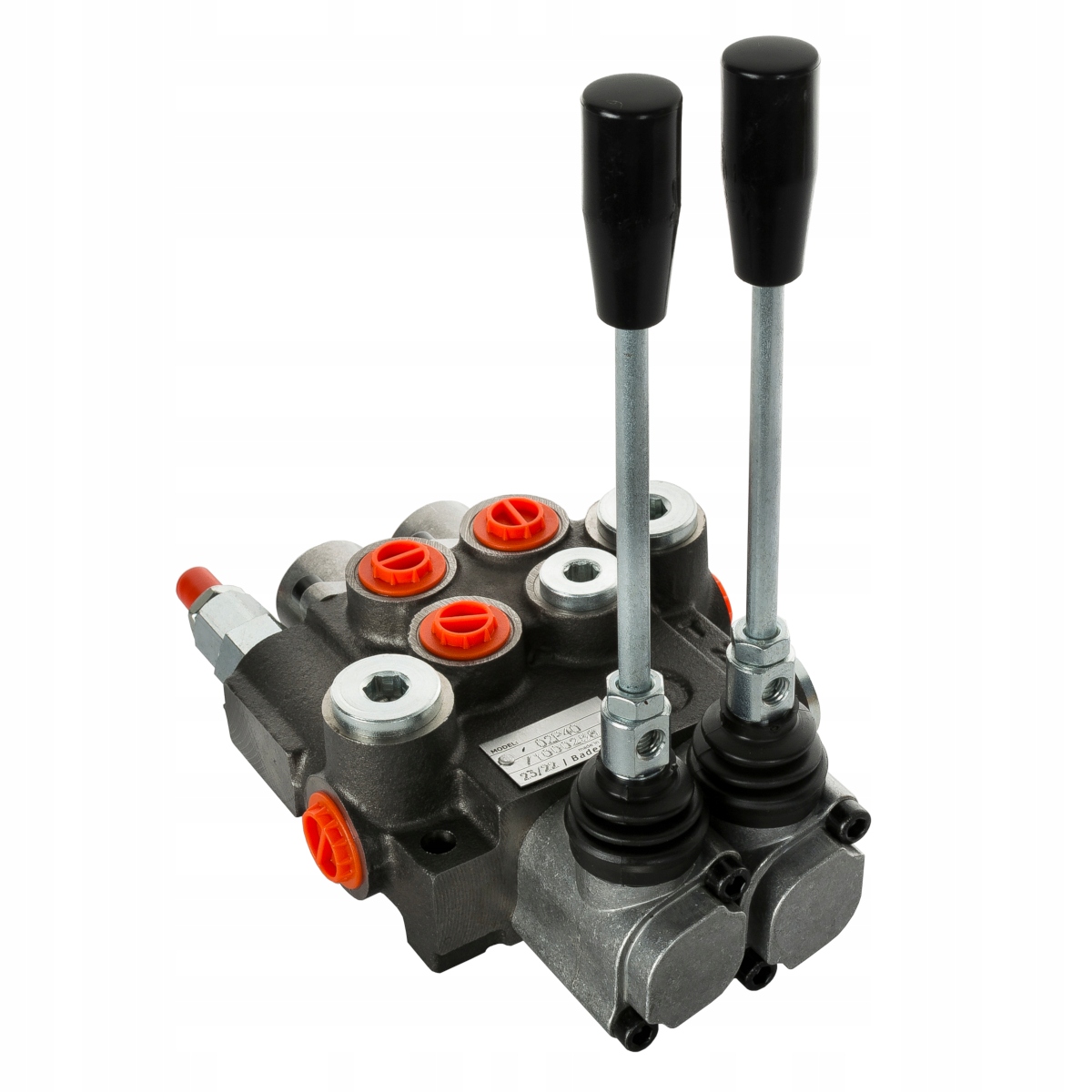

Гидрораспределитель двухсекционный с секцией одностороннего действия, управляемый рычагом 40L

Номер MIZAR: 49931

2-х секционный гидрораспределитель с секцией одностороннего действия, управляемой рычагом 40л

Находит широкое применение в гидросистемах таких машин, как: сельскохозяйственные тракторы, опрыскиватели , зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленная, строительная и коммунальная техника. В отличие от стандартного распределителя, в этом решении односторонний исполнительный механизм опускается свободно (в нижнем положении распределитель не перекрывает поток масла, возвращающийся из исполнительного механизма). Секция с таким решением очень полезна в фронтальных погрузчиках TUR с односторонними цилиндрами для подъема основной рамы.

Расположение секций указано по порядку со стороны предохранительного клапана:

1 - секция двойного действия (D)

2 - секция одностороннего действия - плунжерная (J)

D - обычная (немодифицированная) - для управления двойного действия - цилиндр одностороннего действия

J - односторонний (модифицированный ползун, вариант А) - порт А, заглушенный на заводе заглушкой - такая конфигурация позволяет управлять цилиндром одностороннего действия (кипер, трехточечная навеска, и т. д.)

Управление:

Трехпозиционный рычаг на пружине (сам возвращается в нейтральное положение).

Нейтральное положение 0, цилиндр шток поршня стоит - масло уходит в перелив.

Рабочее положение 1 - шток цилиндра выдвигается.

Рабочее положение 2 - шток цилиндра втягивается.

Техническая информация:

• Производитель: Badestnost
• Управление: джойстик, установленный на распределителе
• Темп. работа в диапазоне от -15°С до +80°С.
• Расход масла 40л/мин.
• Максимальное давление подачи: 250 бар
• Максимальное давление на обратка: 50 бар
• Максимальное давление на секциях: 300 бар
• Перепускной клапан заводской настройки настроен на 175 бар

Подключения:

• Выходы секций (А и Б) — 3/8"
• Питание (П*) ​​— 1/ 2"
• Обратка (T*) - 1/2"
• Выпуск давления (N*) - 1/2"

* - маркировка, выбитая на корпусе распределителя для обозначения соединений.

Распределитель оснащен обратным клапаном и перепускным клапаном, который также выполняет функцию предохранительного клапана.

Возможна саморегулировка клапана, один полный оборот означает изменение давления примерно на 30 бар.

Почему Badestnost?

Badestnost — болгарская компания, непрерывно работающая с 1902 года. Это один из первых представителей динамично развивающейся отрасли в Черноморской стране. С 1978 года специализируется на производстве гидрораспределителей. Высококвалифицированный персонал и многолетний опыт гарантируют высокое качество и надежность продукции, которая широко используется в сельском хозяйстве, где требуется контроль направления потока рабочей жидкости. С 2015 года компания является членом американской ассоциации National Fluid Power Association, целью которой является постоянное развитие технологии псевдоожиженного слоя более чем 300 производителями, дистрибьюторами и поставщиками гидравлические системы и компоненты со всего мира!
