3-х секционный гидрораспределитель 40л, плавающая сторона, двусторонняя, односторонняя PDJ Badestnost

Номер MIZAR: 60661

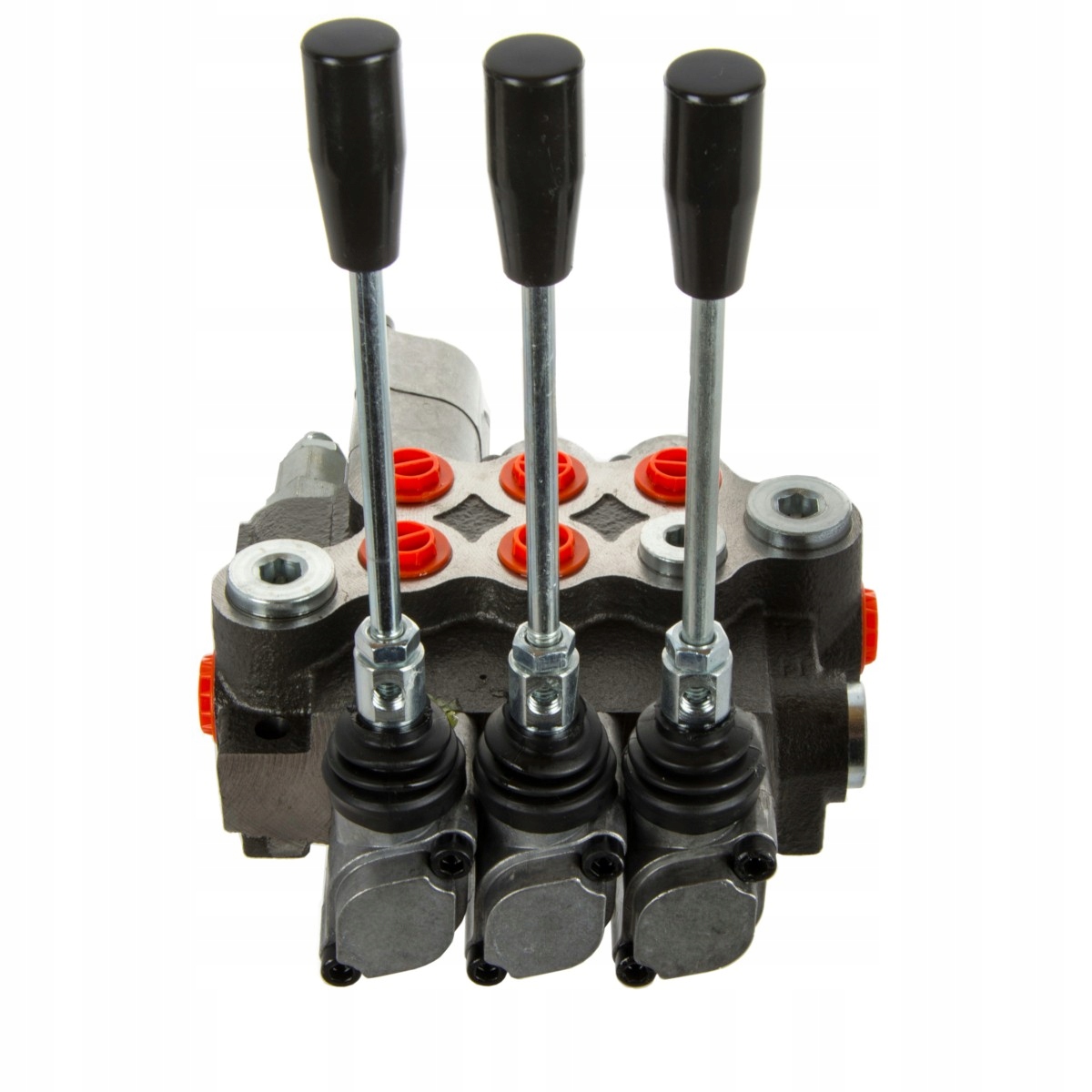

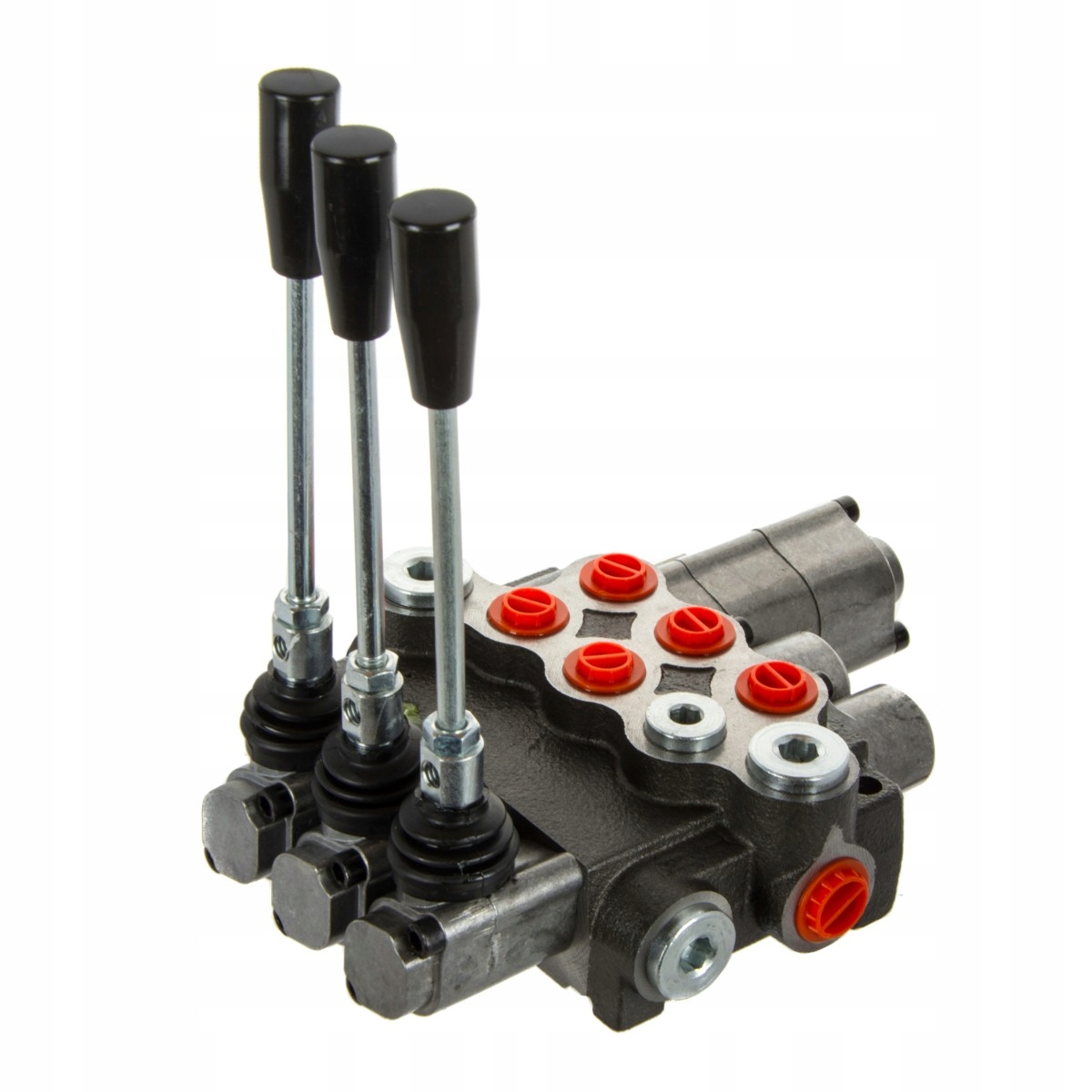

3-х секционный гидрораспределитель 40л 1x плавающий (P), 1x двухсторонний (D), 1x односторонний (J)

Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственная машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины, а также для другой техники с гидравлическим управлением.

Широкий ассортимент запасных частей для дистрибьюторов и их Наличие обеспечивает бесперебойную эксплуатацию, а также в случае необходимости дальнейшей модификации или расширения системы.

Количество и тип секций по порядку от клапана:

1 — плавающая секция (P) — модифицированный ползун и задняя крышка, обеспечивающие 4 положения рычага

2 — двусторонняя секция (D) — позволяет управлять приводом двойного действия

3 - секция односторонняя (J) - позволяет управлять приводом одностороннего действия

Несомненным преимуществом плавающей секции является возможность взаимодействия как с цилиндрами двойного действия (складные бороны, оборотные плуги и т.п.), так и с цилиндрами одностороннего действия (цилиндры опрокидывания, гидрокомпенсаторы, и т.д.).

Плавающая секция имеет 4 положения:

0 - распределитель в нейтральном положении,

1 - выдвижение привода

2 - возврат привода двойного действия

3 - опускание одностороннего привода (в случае двустороннего привода - это положение позволяет ему «плавать», что используется, например, в снегоочистителях)

В плавающем положении - 3 - секция имеет защелку, удерживающую рычаг распределителя в этом положении (так называемый свободный поток)

Управление:

Рычаг трехпозиционный (не касается плавающей секции) на пружине - сам возвращается в нейтральное положение.

Первое нейтральное положение (рычаг установлен вертикально) шток цилиндра стоит – масло уходит в перелив.

Второе рабочее положение (рычаг установлен наклонно вперед) – шток цилиндра выдвинут.

Третье рабочее положение (рычаг установлен под наклоном назад), шток поршня цилиндра втягивается.

Техническая информация:

• Производитель: Badestnost
• Управление: рычаг, установленный на распределителе
• Диапазон температур окружающей среды : -40C...+60C
• Диапазон температур масла: -15C...+80C
• Производительность: 40л/мин
• Максимальное давление подачи: 250бар
• Максимальное обратное давление: 50 Бар.
• Максимальное давление на секциях: 300 Бар.
• Перепускной клапан заводской настройки настроен на 175 Бар.

Соединения:

Выходы секций (A и B) — 3/8" BSP

Источник питания (P*) — 1/2" BSP

Обратный трубопровод (T*) — 1/2" BSP

Выпуск давления (N*) — 1/2" BSP

* — маркировка выбита на корпус распределителя для определения соединений.

Распределитель оснащен обратным клапаном и перепускным клапаном, который также выполняет функцию предохранительного клапана.

Почему Badestnost?

Badestnost — болгарская компания, непрерывно работающая с 1902 года. Это один из первых представителей динамично развивающейся отрасли в Черноморской стране. С 1978 года специализируется на производстве гидрораспределителей. Высококвалифицированный персонал и многолетний опыт гарантируют высокое качество и надежность продукции, которая широко используется в сельском хозяйстве, где требуется контроль направления потока рабочей жидкости. С 2015 года компания является членом американской ассоциации National Fluid Power Association, целью которой является постоянное развитие технологии псевдоожиженного слоя более чем 300 производителями, дистрибьюторами и поставщиками гидравлические системы и компоненты со всего мира!
