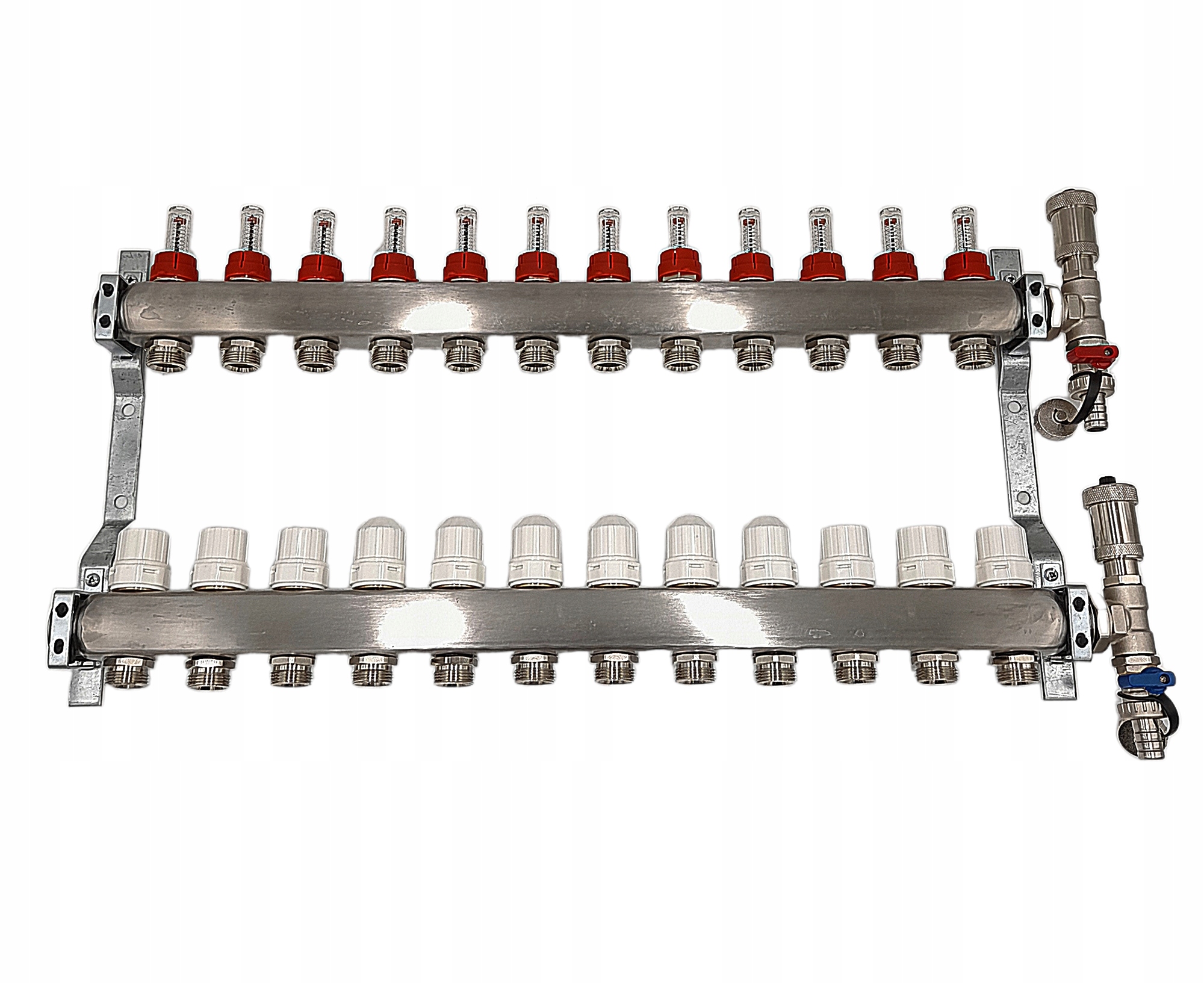

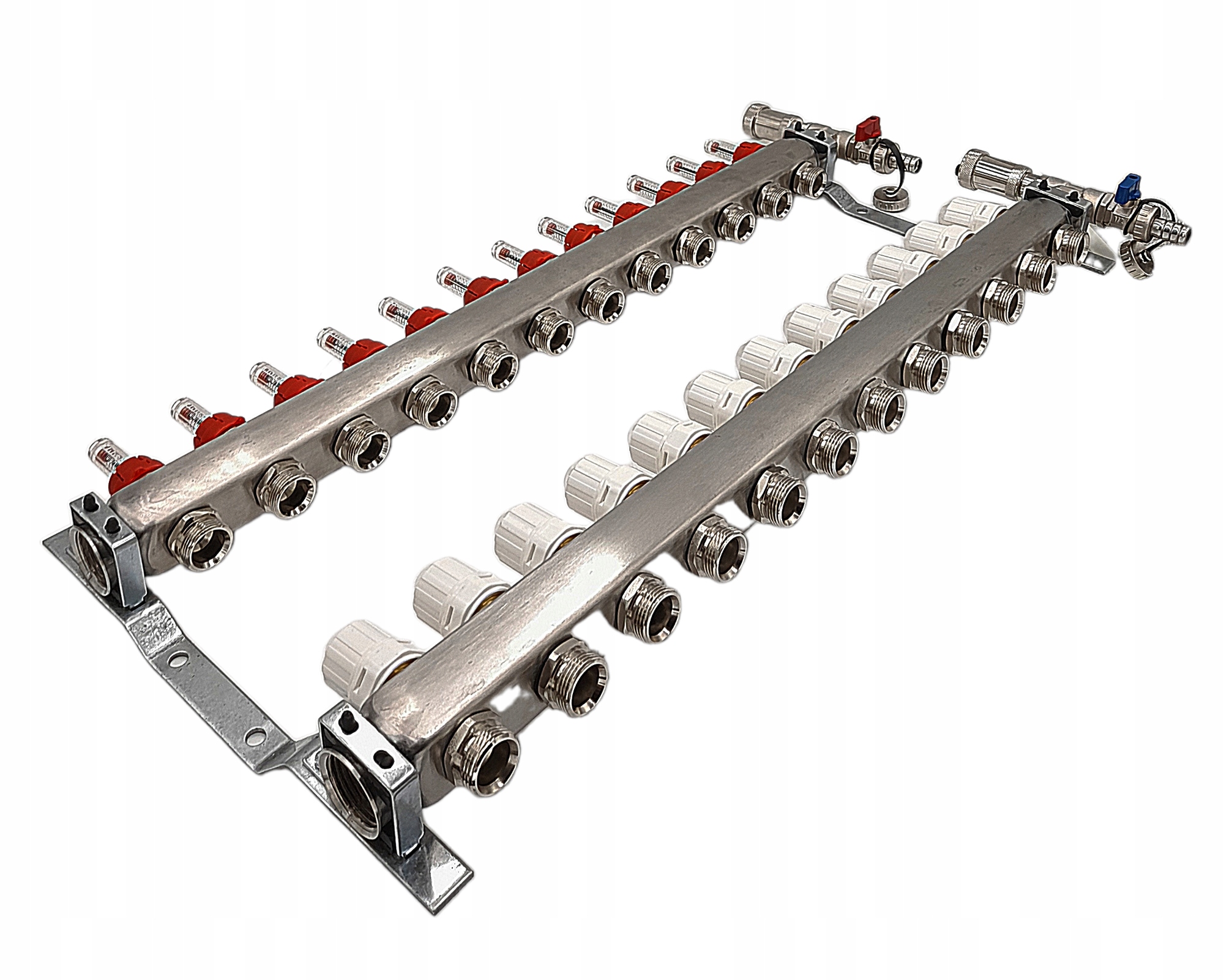

Распределитель теплого пола на 12 контуров

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Применение: Разделение секций теплого пола на отдельные петли.

Рабочая температура: до 60°C

Рабочее давление: до 6 бар

Материал:

• Брус - сталь нержавеющая
• Вентиляционно-сливная группа - латунь никелированная
• Рукоятка-распределитель - сталь оцинкованная

В представленном комплекте нет соединителей евроконус. Доступны на другом аукционе.

В комплект поставки входят:

2x вентиляционно-дренажный блок с автоматическим воздухоотводчиком и контргайкой

1x 12-контурная силовая балка с ротаметрами и редукционными ниппелями (для разъема Euroconus)

1x 12-контурная обратная балка с термостатическими вставками и редукционными ниппели (для разъема Euroconus)

2x держателя распределителя из оцинкованной стали с расстоянием 235 мм

Применение:

Распределитель теплого пола – это устройство, используемое в системах напольного отопления для контроля и регулирования подачи горячей воды или теплоносителя на отдельные участки пола. Система подогрева пола – это исключительно удобный и эффективный способ обогрева помещений, при котором тепло равномерно отводится от пола, что создает приятный тепловой режим.

Теплый пол в настоящее время является доминирующей системой отопления в современном строительстве. Благодаря использованию низкотемпературной оборотной воды данная система прекрасно работает как с низкотемпературными тепловыми насосами, так и с газовыми конденсационными котлами. Стоит отметить, что хотя напольное отопление прекрасно совместимо с вышеперечисленными источниками тепла, его также можно эффективно использовать в сочетании с другими типами отопительных устройств, например, с питательными котлами, работающими на эко-горохе, пеллетах или масле.

При использовании устройств с более высокой температурой подачи возникает необходимость внедрения дополнительного смесительного клапана, который имеет решающее значение для регулирования притока высокогорячей воды, предотвращая чрезмерный нагрев труб, отвечающих за распределение тепла в системе пола. Стоит подчеркнуть, что метод подогрева пола основан на излучении тепла, что позволяет исключить многие неудобства, характерные для конвекционного отопления с использованием традиционных радиаторов.

Для поверхностной прокладки систем теплого пола обычно используются трубы из таких материалов, как PE-RT с антидиффузионным покрытием или трубы AL-PEX. Ключевым элементом, обеспечивающим эффективное распределение тепла по отдельным помещениям, является представленный распределитель. Благодаря его функциональности можно точно направить количество тепла в отдельные зоны, что приводит к достижению желаемой температуры в каждой комнате.

Преимущества:

✔️Коррозионная стойкость: Коллекторы из нержавеющей стали устойчивы к коррозии, а это значит, что они не ржавеют и не теряют своих свойств с течением времени, что особенно важно при использовании в сочетании с водой в системе теплого пола.

✔️Легко содержать в чистоте: перегородки из нержавеющей стали легко чистятся и сохраняют эстетичный вид на протяжении многих лет, что особенно важно при их размещении в видном месте.

✔️Прочность и долговечность: Перегородки из нержавеющей стали очень прочны и устойчивы к механическим повреждениям, а это значит, что они могут выдерживать долгие годы без замены.

✔️Простота монтажа: Перегородки из нержавеющей стали легко монтируются и легко соединяются с другими элементами системы теплого пола, что ускоряет время монтажа. Все элементы можно соединить между собой без необходимости использования пакли. Это очень полезно, если необходимо повернуть коллектор.

✔️Безопасность: Коллекторы из нержавеющей стали безопасны в использовании и не выделяют вредных веществ в окружающую среду.

✔️Точный контроль температуры: Коллектор позволяет индивидуально регулировать температуру в отдельных зонах или помещениях, что позволяет регулировать тепловой комфорт в соответствии с вашими потребностями. жильцам.

✔️Эффективное использование тепла: Благодаря возможности раздельного регулирования подачи горячей воды на разные участки пола система подогрева пола может работать более эффективно, экономя электроэнергию.

✔️Экологичное использование помещений: Распределитель позволяет регулировать температуру в отдельных частях помещения, что позволяет эффективно использовать пространство в зависимости от текущих условий. потребности.

✔️Снижение эксплуатационных расходов: благодаря точному контролю температуры и оптимизации теплового потока коллектор помогает снизить расходы на электроэнергию.

✔️Защита от перегрева: некоторые современные модели коллекторов оснащены системами защиты от перегрева, что предотвращает повреждение системы или неконтролируемое повышение температуры пола.

✔️Повышенный тепловой комфорт: благодаря равномерному распределению тепла в помещениях, коллектор способствует созданию более приятной и комфортной атмосферы.

✔️Возможность интеграции с интеллектуальными системами управления зданием: Усовершенствованные модели коллекторов можно интегрировать с интеллектуальными системами управления зданием, обеспечивая возможность дистанционного управления и программирования.

✔️Сотрудничество с различными источниками тепла: Распределитель можно адаптировать для работы с различными типами отопительных устройств, например, тепловыми насосами, газовыми котлами или котлами на биомассе.

Структура дистрибьютора:

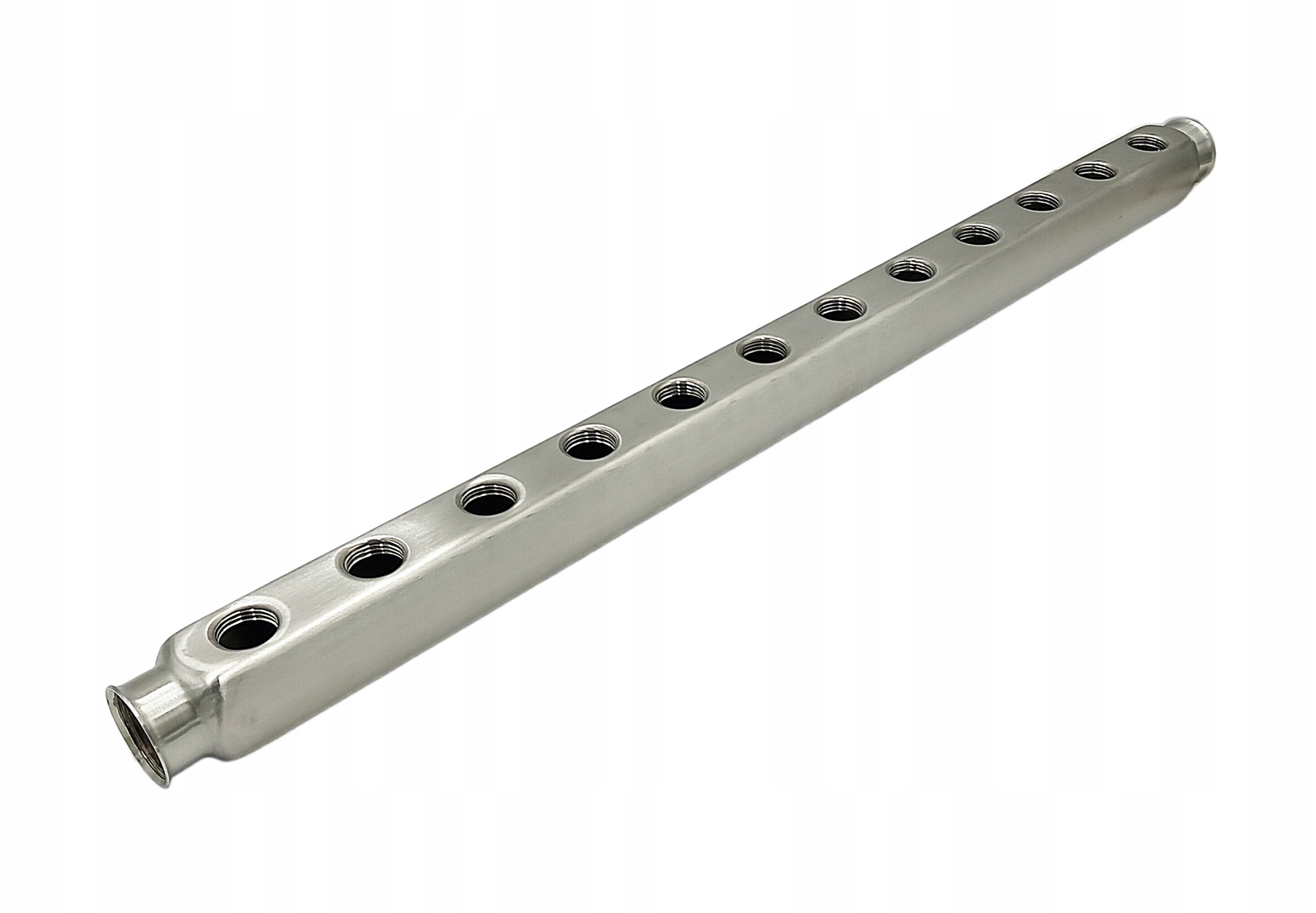

Балки из нержавеющей стали из стали 304 являются отличным выбором для теплого пола благодаря своей коррозионной стойкости, долговечности, высокой механической прочности, простоте ухода за собой, соответствию строительным нормам, универсальности в различных типах полов, эстетичному внешнему виду, эффективной теплопроводности и простоте монтажа. Эти функции позволяют создать эффективную и долговечную систему подогрева пола.

Ротаметр, также называемый регулятором расхода теплого пола, используется на распределительной балке подачи. Ротаметры используются для точного регулирования контуров теплого пола. Вопреки внешнему виду, правильное регулирование потоков и эксплуатация нашего теплого пола – трудоемкая задача. Чтобы наша установка работала эффективно, необходимо правильно регулировать потоки. Сначала откручиваем терморегулирующие клапаны на обратной балке, а затем ротаметр, сняв красный фиксатор, позволяет увеличить или уменьшить расход воды. Процесс регулирования включает уменьшение расхода в более коротких контурах (с меньшим сопротивлением потоку) и увеличение расхода в более длинных контурах (с более высоким сопротивлением). Расходомер имеет диапазон от 0 до 5 л/мин, но опыт показывает, что этот диапазон имеет значительный запас, ведь достигаемые значения в наших установках составляют примерно 1 - 1,5 л/мин.

Вставка, также известная как термостатический клапан для теплого пола, используется на обратной распределительной балке. Этот клапан используется для ручного закрытия потока на заданном участке. В случае необходимости можно установить термоэлектронные силовые агрегаты, которые, в случае, если заморозки и запорные устройства развёрнуты, автоматические вилы и подставки термостат для использования нашего смартфона. Ручки на возвратной балке не используются для регулирования потока, поэтому регулировку следует производить при полностью открытых ручках. Почему это происходит? Теоретические возможности могут быть проверены при регулировании процесса, когда мы закрываем ремень безопасности, в рамках консервации, аварии или установки силовых установок, в случае установки треба были przeprowadzać или немного.

Вентиляционно-сливной узел в коллекторах напольного отопления и его использование дает многочисленные преимущества по сравнению с установками без этого элемента.

Эффективное удаление воздуха: Использование вентиляционно-сливного узла позволяет эффективно удалять скопившийся воздух из установки. Воздух в системе подогрева пола может негативно повлиять на эффективность и равномерное распределение тепла, поэтому важно эффективно его удалять.

Минимизация сбоев и разрывов контуров: удаление воздуха улучшает работу всей системы, снижая риск так называемых «мертвых» или нефункционирующих контуров, в которых тепло распределяется неэффективно.

Повышение эффективности: работа без воздуха позволяет эффективно передавать тепло от теплоносителя к полу, что приводит к повышению эффективности всей системы отопления.

Предотвращение коррозии: удаление воздуха из установки снижает риск коррозии и образования отложений внутри труб, что может повлиять на долговечность системы и ее эффективность.

Повышение комфорта: равномерное распределение тепла в установке, достигаемое благодаря вентиляционно-сливному устройству, способствует повышению общего теплового комфорта в помещениях.

Стальной держатель для коллектора – это прочный и точно изготовленный элемент, используемый для крепления и устойчивого крепления коллектора в системе теплого пола. Благодаря своей конструкции он обеспечивает не только безопасную установку, но и точную адаптацию к конкретной модели коллектора. Эти ручки часто совместимы с другими элементами монтажа, что облегчает процесс установки, а также обеспечивает эстетичный внешний вид и долговечность. В результате стальная ручка эффективно удерживает коллектор в правильном положении, что обеспечивает правильную работу системы теплого пола.
