КОМПАКТНЫЙ СОЕДИНИТЕЛЬ РЕЛЬСА СЕРЫЙ 2X 1,5–16 мм2

ИНДЕКС: ZG-16/1-L

Клеммная колодка ZG универсальная, 1-полюсная, с двумя отверстиями, для проводов сечением от 1,5 до 16 мм2.

• Серо-синий резьбовой соединитель для рейки, предназначенный для монтаж на стандартную DIN-рейку шириной 35 мм.
• Как и другие разъемы этого типа, применяется для электрического и механического соединения медных и алюминиевых кабелей.
• Может использоваться как для проводов, так и для кабелей указанного сечения.

✅ Технические данные:

• Сечение проводов Al/Cu: от 1,5 до 16 мм2
• Номинальное напряжение: 690В
• Номинальный ток Cu 85A, Al 75A
• Момент затяжки: 1,5 Нм (1,5 мм2), 3,0 Нм (2,5–16 мм2)
• Сечение присоединяемого многожильного провода без наконечника: 1,5...16 мм²
• Сечение присоединяемого многожильного провода с наконечником: 1,5.. . 16 мм²
• Материал зажима - алюминиевый сплав
• Монтаж: на рейку TH35(DIN) или напрямую. к монтажной пластине
• Класс воспламеняемости изоляционного материала по UL94: V0
• Цвет: Серый
• Материал изолирующего элемента: Термопластик
• Тип электрического подключения 1: Винтовое соединение
• Положение подключения: боковое< /b >/li>
• Количество уровней: 1
• Количество терминалов на уровне: 2
• Способ установки: Монтажная рейка DIN TH-35 мм
• Диапазон рабочих температур: 80 ... 80 °C

✅ Дополнительная информация:

• 1. Установочный винт с внутренним шестигранником, обеспечивающий простой и надежный монтаж кабеля.
• 2. Большой диапазон сечений и возможность подключения множества проводов к одной клемме разъема ЗГ.
• 3. Монтаж на Лента DIN TH35 или непосредственно на монтажной пластине с помощью винтов.
• 4. Компактный корпус небольших размеров. Разъем выполнен из моноблока. МАТЕРИАЛ PA66.
• 5. Информация об электротехнических параметрах выгравирована на корпусе.

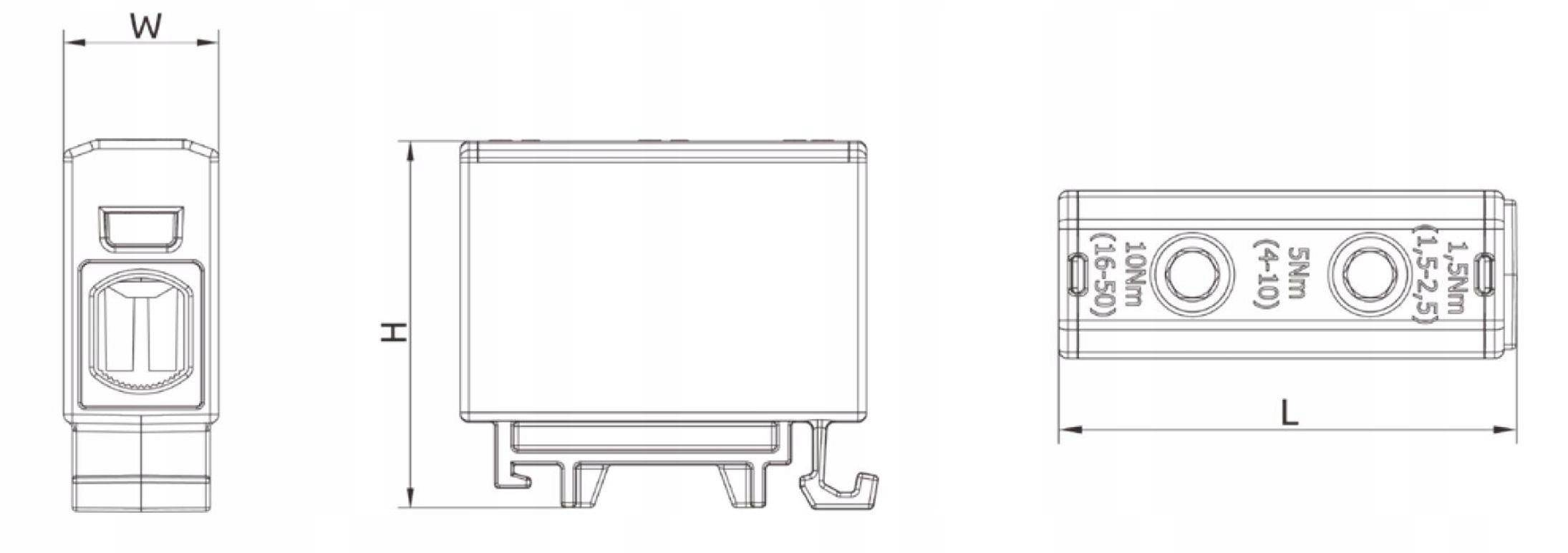

✅ Размеры разъема:

• Ш: 17,8 мм
• В: 40 мм
• Д: 42 мм
