​Готовый гидравлический опрокидывающий комплект с насосным агрегатом и гидроцилиндром с ходом 700 мм.

КОД SKRAW-MET: [7557]

Комплект идеально подходит для опрокидывания кузовов в автофургонах, грузовиках, эвакуаторах и прицепах.

В комплект входят:

• гидроблок, насос 12В 2,0 кВт. актуатор, бак 11л, пульт дистанционного управления. [0274]
• гидроцилиндр с ходом 700 мм, грузоподъемностью до 5 тонн. 3-этапное продление. [0008]
• Усиленная опора FI40 - с двумя штифтами [2384]
• гидравлический шланг, поперечное сечение шланга адаптировано для правильной работы установки. [1877]
• кабельный ниппель G3/8" - M22" [1409]
• исполнительный ниппель M22 - M22 [1386]
• беспроводной пульт дистанционного управления [0290]

Полный комплект готов к использованию в эксплуатации.

(Внимание! Фото иллюстративное, изделие может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!)

Примененные в комплекте элементы гарантируют длительную и надежную работу гидроустановки.

​

​Гидроцилиндр с гнездом с ходом 700 мм

Производитель: SM-G (Skraw-Met Group)

Условное обозначение: HC-ST3HW-700-00

Гидроцилиндр грузоподъемностью до 5 тонн, устанавливается на прицепы, самосвалы, развозные грузовики и специализированные автомобили.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный привод, расположенный в центре конструкции, обеспечивает наклон угол грузового кузова составляет от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:

​

​Технические характеристики:​

3-ступенчатый привод

• Привод установлен на монтажных штифтах диаметром 40 мм.
• Длина привода в сложенном состоянии: 395 мм.
• Ход поршня: 700 мм.
• Общая длина привода в разложенном виде: 1095 мм.
• Диаметр привода: 95. мм
• Патрубок: M22x1,5

Макс. скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Потребность в масле: 2,5 л

Допустимая температура окружающей среды от -40°C до +60°C

Допустимая температура масла от -15°C до +80°C

Тип сальника:резьбовой, ввинчиваемый в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на минеральной основе

​

Гнездо FI 45 мм для гидропривода

КОД SKRAW-MET: [1515]

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком понимании промышленности.

Техническая спецификация:

• Гнездо для шара диаметром 45 мм
• Цепочка имеет 4 отверстиядиаметр 11 мм
• Высота головки 43 мм
• расстояние между отверстиями 69мм

Фиксируется двумя втулками плюс сегеровым кольцом.

Гнездо смазывается каламиткой.

Гидравлический агрегат 12В 2,0кВт

КОД SKRAW MET: [0274]

Производитель: SM-G (SKRAW MET GROUP)

Обеспечивает управление приводом одностороннего действия.

Привод выдвигается под действием давления и втягивается под действием силы тяжести и веса. поднят.

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск после 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузовых коробов в прицепах, самосвалах, гидростанциях, породах, подъемниках, погрузочных платформах, автоподъемниках, кранах сельскохозяйственного и промышленного назначения. машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В
• Емкость масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/об, в этом наборе от 7л/мин до 12 л/мин
• Внутренняя резьба присоединения: 3/8"
• Перепускной клапан (предохранительный): ДА

Размеры:

• Длина в грунте: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от основания до кончика крышки): 205 мм

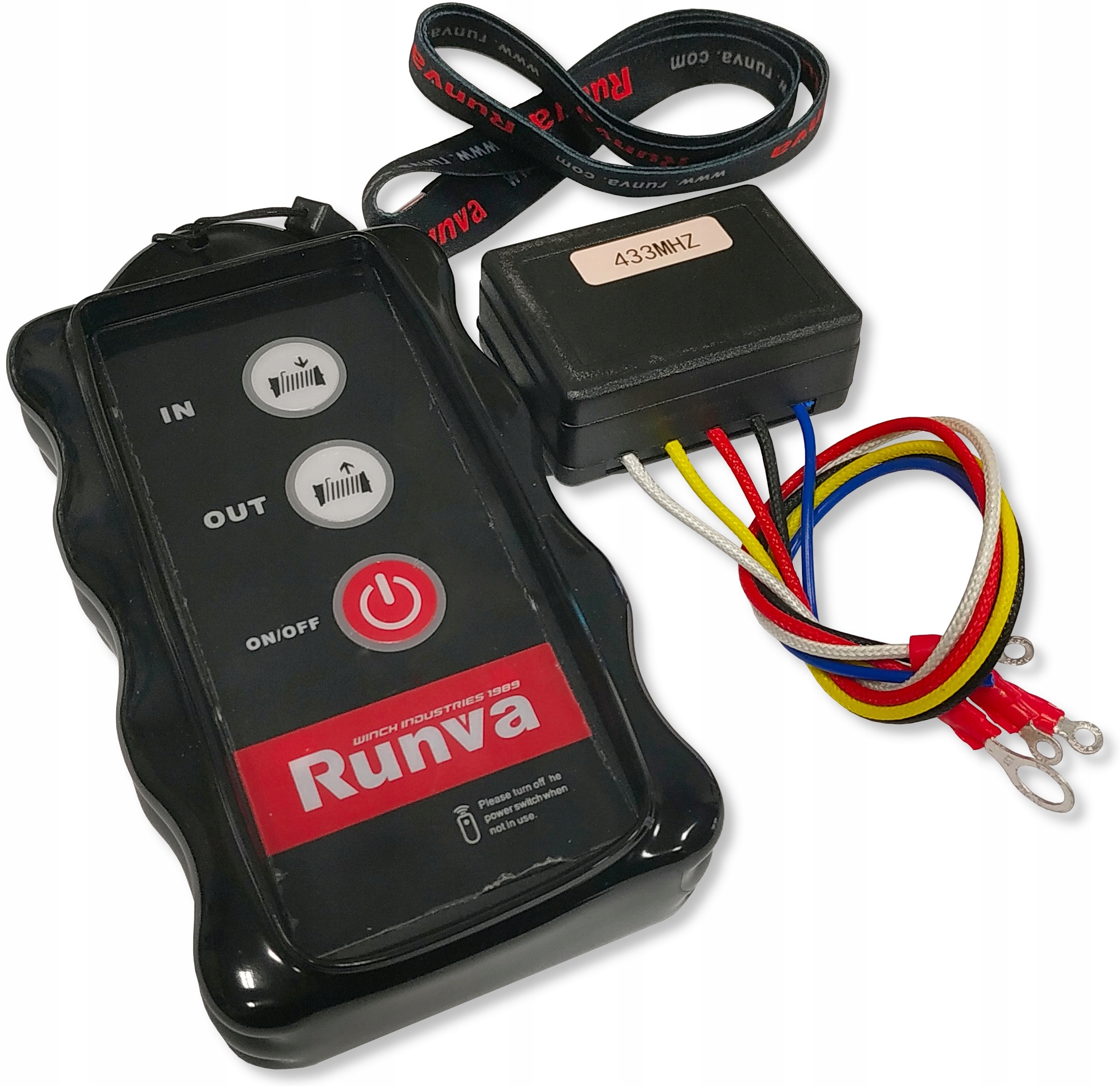

​Беспроводной радиопульт дистанционного управления 12 В или 24 В, 2-кнопочный (двухфункциональный) вверх-вниз

Пульт дистанционного управления используется для гидравлических агрегатов и аналогичных устройств, таких как лебедки или погрузочные лифты.

Совместим с большинством лебедок, доступных на рынке.

Пульт дистанционного управления герметичен.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительство.

Приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

В комплект входят дачные:​

• беспроводной пульт + крышка пульта дистанционного управления
• приемник
• шнур
• 9В аккумулятор

Технические характеристики:

• напряжение: 12В / 24В
• дальность действия: до 50 м
• корпус: ПВХ + защитный силиконовый чехол
• питание: батарея 9В
• размеры пульта: 150 x 80 x 34 мм
• размеры приемника: 60 x 44 x 23 мм
• длина кабеля: 215 мм

​

​Лыжка с двумя штифтами

Лыжка прочная, гнезда крепления цилиндра усилены, цилиндр крепится винтами с внутренним шестигранником.

Крепление используется в прицепах D35 и D47.

Используя крепление с цилиндром, можно добиться опрокидывания прицепа в три стороны.

Лыжка подходит для некоторых баллонов из нашего ассортимента. предложение.

Технические характеристики:

• Внутренняя ширина: 135 мм x 122 мм

​
