Комплект привода актуатора FAAC 414

Состав полного, готового к установке комплекта:

• Актуаторы FAAC 414 – 2 шт.
• Блок управления E045S и корпус блока управления
• Радиомодуль 868 МГц
• Фотоэлементы li>
• бесплатная техническая поддержка

Привод FAAC 414 – идеальное решение для двустворчатых ворот для домашнего использования с длиной створки 3 м (4 м с электромагнитным замком). Он оснащен самоблокирующимся приводом трубки и поэтому не требует использования дополнительных замков. Необходимо установить бамперы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FAAC:

2 ПРИВОДА FAAC 414

• Питание 230 В, 50(60) Гц
• Питание двигателя 230 В
• Потребляемая мощность 280 Вт
• Потребляемый ток 1,2 А
• Частота вращения двигателя 1400 об/мин
• Скорость выдвижения шпинделя 1,5 см/сек
• Максимальная сила тяги 3500 Н
• Тепловая защита 140°C
• Температурный диапазон -20/+55°C
• Степень защиты IP44

E045 БЛОК УПРАВЛЕНИЯ С КОРПУСОМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: 230 В переменного тока ±15 %, 50/60 Гц
• Потребляемая мощность: 4 Вт в режиме режим ожидания
• Макс. потребляемая мощность: 800 Вт
• Макс. нагрузка от аксессуаров: 500мА 24В постоянного тока - 500мА ШИНА 2-easy
• Макс. Питание замка: замок FAAC (12 В переменного тока – 24 В постоянного тока).
• Диапазон рабочих температур: от -20°C до +55°C.
• Предохранители: F1 (2,5 А).
• Входы: Открытие/частичное открытие/СТОП/BUS 2-easy/Электропитание
• Выходы: Контрольная лампа/двигатель/питание для аксессуаров 24 В постоянного тока/сигнализация состояния ворот 24 В постоянного тока/питание электромагнитного замка 12 В переменного тока< /li>
• Быстрый разъем: модуль XF 433/868 для OMNIDEC, USB
• Программирование: светодиодный дисплей и кнопки
• Сигнализация состояния: дисплей и светодиод

Панель управления E045 Блок управления может управлять одним или двумя двигателями

Радиомодуль XF868MHzentrali через разъем 24В

• Приёмник со встроенной антенной
• Частота 868Mhz
• Напряжение питания: загружается с панели управления через Разъем 24 В постоянного тока
• li>
• Память 250 каналов (всего 1 и 2 канала)
• Подключение: быстрый разъем

ФОТОЭЛЕМЕНТЫ XP20 BD С РАССТОЯНИЕМ 20 М

Для установки на поверхности или на колонне. Фотоэлемент направленного действия с самовыравниванием.

• Рабочий диапазон: 20 м
• Угол регулировки: ±7° (20 м) ±13,5° (5 м)
• размеры: 41х130х42мм
• Время обнаружения препятствий: 20мс
• Потребляемый ток: Rx (10мА) + Tx (10мА)
• Степень защиты: IP54
• питание по шине (2easy) два провода 24В без полярности

2 ПУСКОВЫХ КОНДЕНСАТОРА

Поддерживает запуск привода

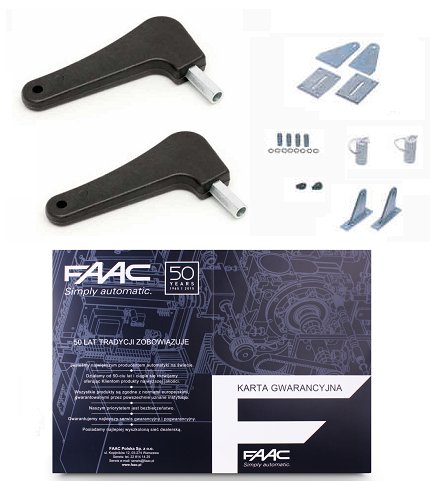

МОНТАЖНЫЕ ЭЛЕМЕНТЫ

Другие исполнительные элементы:

• Ключ аварийного открывания (в случае отключения электроэнергии)
• Комплект крепежных элементов
• Гарантийный талон
• Инструкция по сборке на польском языке
