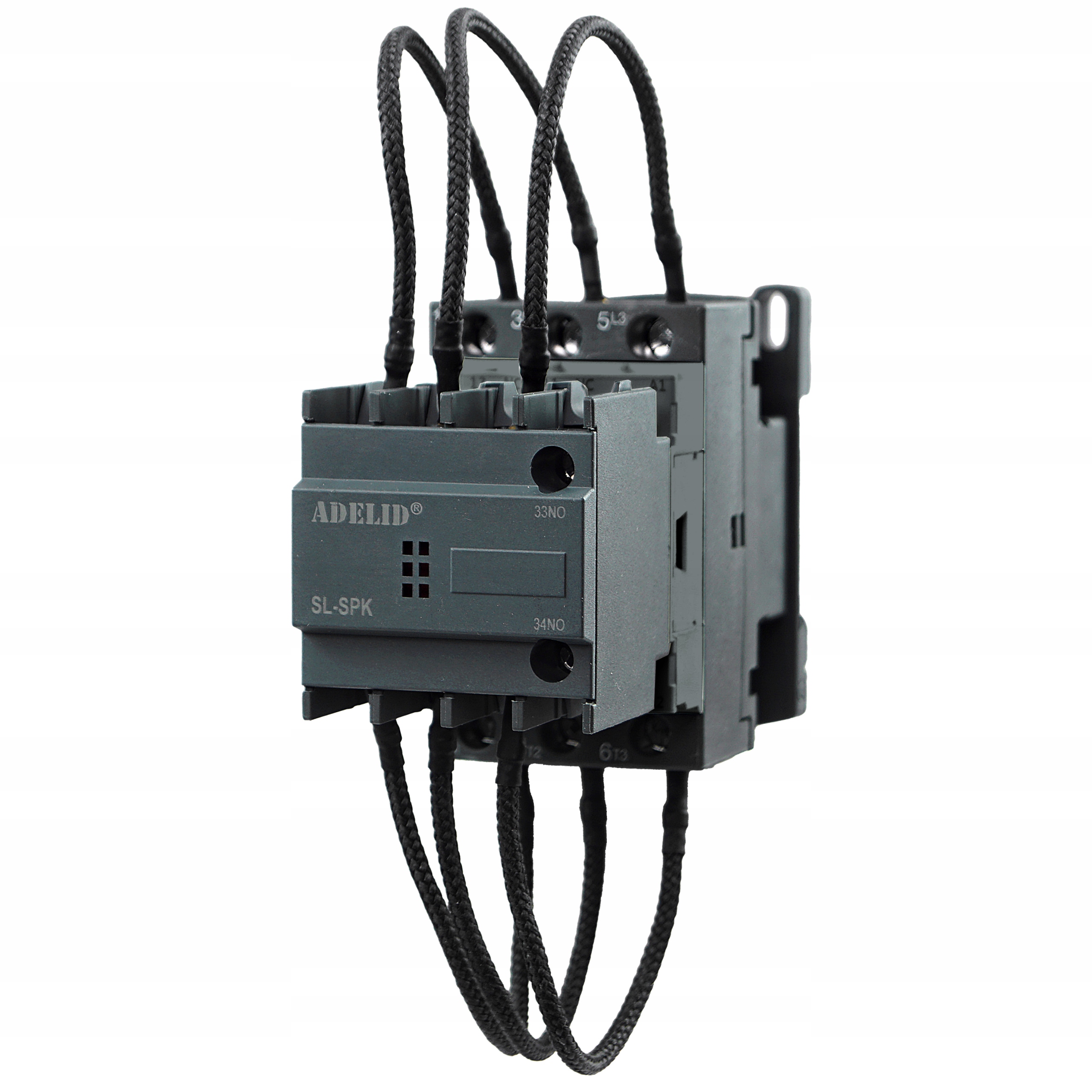

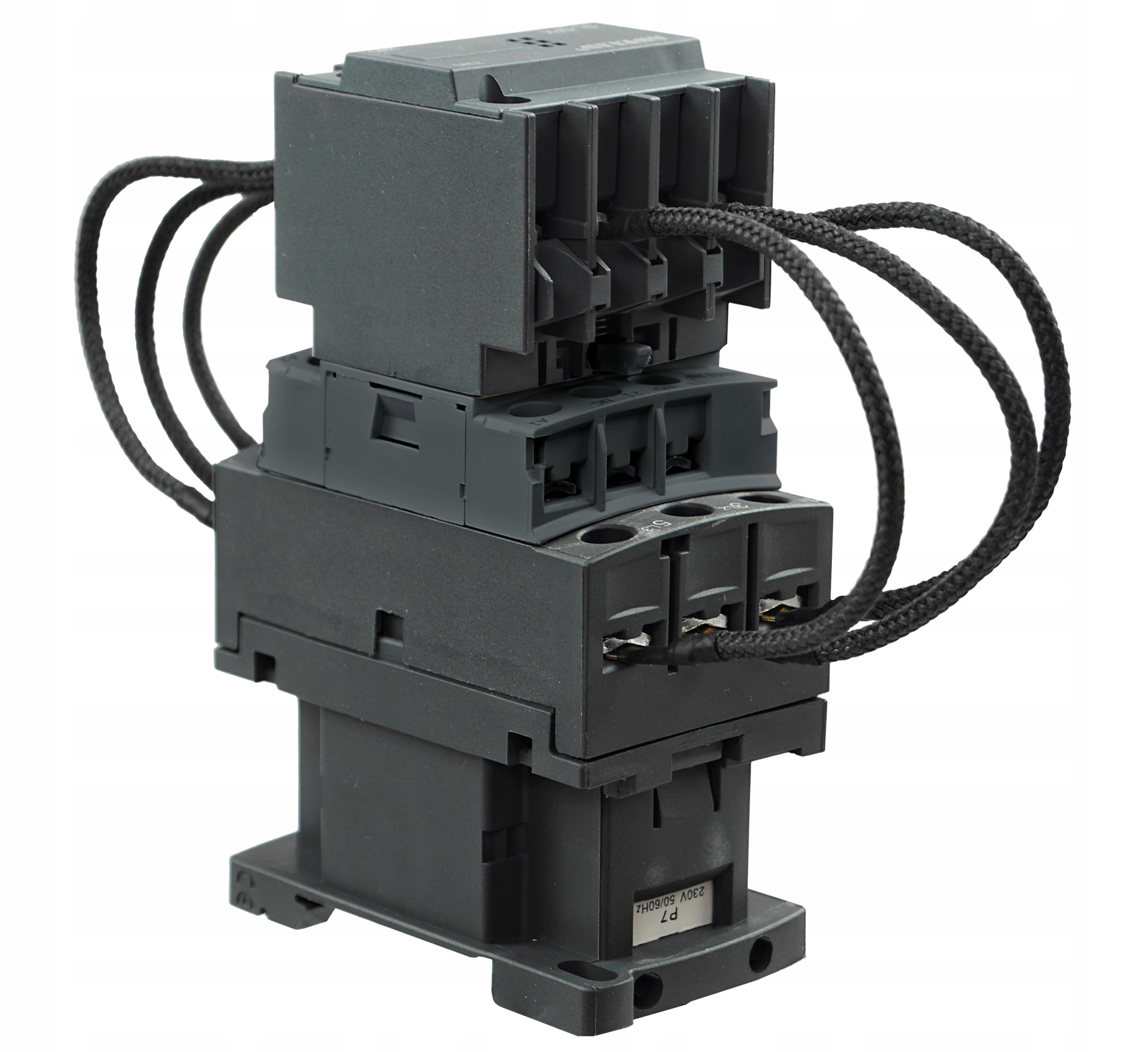

Новый конденсаторный контактор SPK18A 15Квар 400В, марка Adelid.

Индекс: SL-1811-230+SPK

✅ Контактор марки Adelid представляет собой 3-полюсный контактор серии SL-SPK для включения конденсаторов с реактивной мощностью до 15Квар и номинальным током до 18А.

• Управление контактором осуществляется катушкой с напряжением 230В 50/60Гц. Контакторы СЛ-СПК предназначены для включения конденсаторов в аккумуляторах для компенсации реактивной мощности.
• Версия СЛ-СПК производства компании Аделид предназначена для трехфазного переключения. Особенностью контактора этого типа являются его контакты, позволяющие включать ограничительные резисторы, которые замыкаются только на время, необходимое для ограничения импульсного тока, а затем размыкаются, чтобы избежать возможного протекания остаточных токов через резисторы.

✅ Контакторы оснащены защитными резисторами, включаемыми опережающими вспомогательными контактами.

• Этот специальный тип контактов предназначен для подключения резисторов на очень короткий период (2-3 мс) при замыкании контактора, они ограничивают ток переключения конденсаторов. Эти резисторы затем отключаются, когда контактор завершает замыкание, и допустимая нагрузка по току передается на главные контакты.
• С помощью этого типа схемы можно значительно снизить износ всех компонентов системы, особенно предохранителей и конденсаторов, что обеспечивает увеличенный срок службы и повышенную эксплуатационную надежность.
• Контакторы особенно подходят для использования в батареях конденсаторов в системах компенсации реактивной мощности. Благодаря им нет необходимости использовать индуктивные ограничители. Кроме того, исключается источник дополнительного тепла, что делает распределительное устройство более компактным.
• Быстрая установка модуля на контактор. Кабели конденсаторного модуля с медными лепестковыми клеммами длиной 14 см.

✔Технические данные:

• Номинальное управляющее напряжение Us для переменного тока 50/60 Гц: 230/240 В
• Номинальный рабочий ток AC3: 18А,
• Номинальный рабочий ток AC1: 32А
• Максимальная переключаемая мощность конденсатора AC-6B: 15 Квар при 400В,
• Количество главных НО контактов: 3,
• Количество НО вспомогательных контактов: 1,
• Количество НЗ вспомогательных контактов: 1,
• Клеммы винтовые,
• Способ монтажа: рейка TH35 или привинченные к стена.

СЕРТИФИКАТ CE

✅ РАЗМЕРЫ КОНТАКТОРА И СХЕМА ПОДКЛЮЧЕНИЯ:

• A: 135 мм,
• B: 77 мм,
• C: 45 мм,
• D: длина проводов вспомогательных контактов конденсатора: 140 мм
