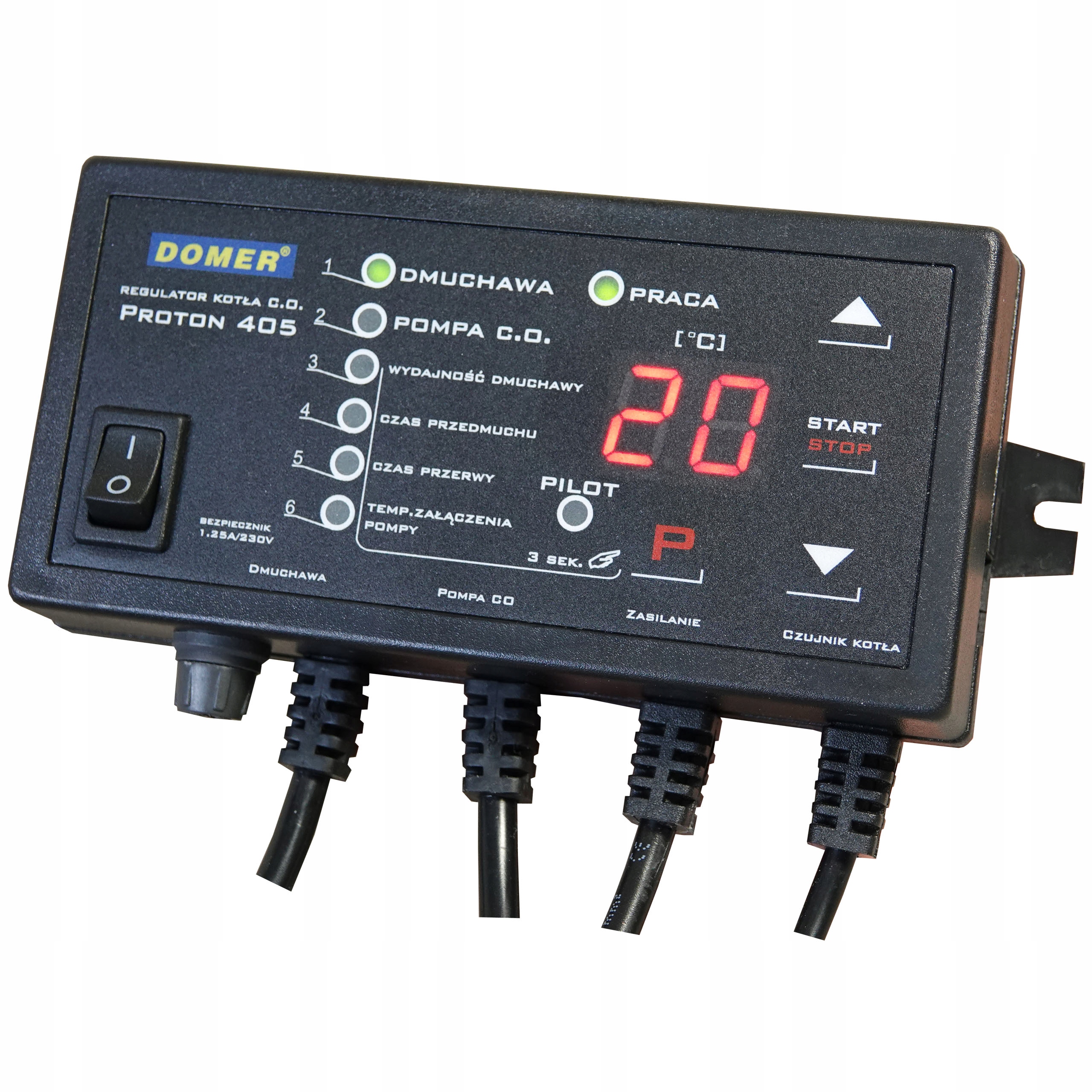

КОНТРОЛЛЕР ХОЛОДНОГО КОТЛА, УПРАВЛЯЮЩИЙ НАСОСОМ И ВОЗДУХОДУВКОЙ PROTON 405

СИМВОЛ ПРОДУКТА: 7411

Особенности:

• Польский продукт
• отличное качество
• самый популярный на рынке
• официальный представитель
• интуитивное управление

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОНТРОЛЛЕРА

• Гистерезис - 1°C
• Диапазон снижения скорости - 6 °C
• Время срабатывания - 30 мин.
• Температура включения циркуляционного насоса - 25-70 °C
• Диапазон настройки температуры - 35-90 °C
• Время обдува - 5-59 с (можно отключить)
• Время между обдувами - 1-30 мин
• Максимальная скорость обдува - 12 градусов
• Минимальная скорость обдува - 1 градус
• Температура при выключенном регуляторе - 25-50 °C
• Температура окружающей среды при работе регулятора - 5-45 °C
• Напряжение питания - ~230 В
• Рабочий диапазон датчика температуры - 1-100 °C
• Нагрузочная способность на выходе насоса (~230 В) В) - 100 Вт
• Выходная нагрузка вентилятора (~230 В) - 100 Вт
• Потребляемая мощность регулятора - 2 Вт
• Включение насоса при низких температурах - ниже 5 °C
• Включение насоса каждые 14 дней на 1 минуту - предотвращает остановку насоса работа после отопительного сезона (условием работы данной функции является включение регулятора)
• Размеры регулятора (длина, ширина, толщина) - 145 х 75 х 40 мм
• Расстояние отверстий для крепления на стену - 161 мм

ПРИНЦИП РАБОТЫ И ФУНКЦИИ

Контроллер «ПРОТОН» является новейшей моделью контроллера и одновременно преемником одного из самых надежных контроллеров на рынке – контроллера YETI. Микропроцессорный контроллер ПРОТОН предназначен для управления работой вентилятора и циркуляционного насоса в установках центрального отопления, имеет выход для подключения дистанционного управления.

Важнейшие функции контроллера ПРОТОН:

Плавное регулирование скорости вентилятора – НОВЫЙ АЛГОРИТМ

Контроллер ПРОТОН имеет возможность установки максимальной и минимальной скорости вентилятора, что позволяет точно подобрать мощность, на которой он будет работать. нагнетателя.

Постепенное включение нагнетателя от минимальной до максимальной скорости продлевает срок службы двигателя и предотвращает внезапное возгорание скопившихся в котле газов (так называемую стрельбу). В регуляторах конкуренции за мощность обдува отвечает только один параметр - в регуляторе ПРОТОН можно установить минимальную и максимальную скорость.

Контроль топлива

Работа данной функции заключается в снижении скорости обдува до минимума, когда регулятор фиксирует падение температуры несмотря на включенный вентилятор. Уменьшение скорости вентилятора не приводит к чрезмерному охлаждению котла центрального отопления. Данная функция активируется через 30 минут, если достигнута заданная температура, или через 2 часа, если заданная температура не была достигнута (режим розжига - 2 часа).

Функция антизамерзания

При температуре ниже 5°С регулятор включает циркуляционный насос, который задерживает замерзание некоторых элементов установки ЦО (наиболее незащищенных).

Функция антистоп

После отопительного сезона циркуляционный насос включается на 1 минуту каждые 14 дней - это предотвращает застревание насоса летом - функция работает при включении регулятора.

Автоматическое сохранение настроек

В регуляторе имеется автоматическое сохранение настроек в случае отключения электроэнергии и возврат к ранее выполненной работе после восстановления подачи электроэнергии.

Возврат к заводским настройкам

Контроллер имеет возможность возврата к заводским настройкам. Данная функция полезна при дерегулировании регулятора неопытными операторами.

Параметры, программируемые пользователем

Время продувки, время перерыва между продувками, максимальная и минимальная скорость вентилятора, температура включения циркуляционного насоса, температура выключения регулятора.

Параметры, программируемые установщиками

Помимо режима настройки, доступного каждому пользователю, регулятор «ПРОТОН» имеет специальный режим, позволяющий установить сервисные параметры (дополнительная сервисная инструкция).

Сервисный режим позволяет программировать:

характеристики вентилятора - благодаря этому параметру наш регулятор может работать с любым вентилятором, доступным на рынке (до заданной максимальной мощности)

мощность вентилятора при продувке - мы решаем, какую мощность должен работать вентилятор во время обдува

диапазон снижения скорости вентилятора – на сколько градусов до заданной температуры должна быть скорость вентилятора пониженная

минимальная температура котла

ОПЦИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

К контроллеру ПРОТОН можно подключить дистанционный пульт управления или комнатный термостат. Подключение выносного пульта позволяет регулятору работать в двух режимах: комнатном и котельном. Подключение стандартного комнатного термостата позволяет поддерживать заданную температуру в помещении. Благодаря дистанционному управлению мы можем поддерживать постоянную температуру в помещении, что позволяет экономить топливо до 30%.

В комплект поставки входят:

• контроллер
• полная проводка (датчик температуры, подключение вентилятора и насоса, блок питания)
• лента для крепления датчика
• запасная заглушка для насоса
• подставка для крепления на котел

Контроллер управляет работой вентилятора и насоса. На розетке электропитания установлен датчик температуры котла. Возможно подключение пульта дистанционного управления.

ГАЛЕРЕЯ ФОТОГРАФИЙ ПРОДУКТА
