КОНТРОЛЕР MIGOMAT ЕЛЕКТРОНІКА PLATE MODUL 24V 5A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Оплачивая «КОНТРОЛЕР MIGOMAT ЕЛЕКТРОНІКА PLATE MODUL 24V 5A» данный товар из каталога «Полуавтоматическая сварка», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

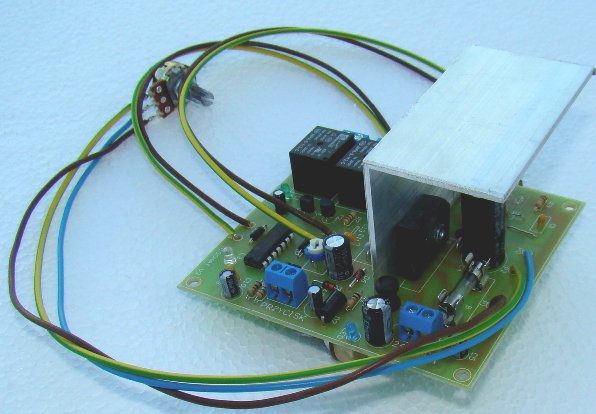

КОНТРОЛЛЕР MIGOMAT – СОВРЕМЕННЫЙ ПОЛЬСКИЙ КОНТРОЛЛЕР
.
Последняя модель имеет множество возможностей регулировки, защиту и светодиодные индикаторы (полезны при установке или диагностике).
Подходит к любому однофазному, межфазному (400 В) или трехфазному полуавтоматическому сварочному аппарату.
.
Модуль выполняет следующие функции:
- Включение и выключение главного трансформатора (управление контактором - выход НЕТ)
- Плавная регулировка скорости подачи проволоки в диапазоне примерно 1-99%
- Регулирование расхода газа (выход НЕТ) – подача защитного газа ЗАРАНЕЕ за 0,15-0,5 секунды (регулируется потенциометром ПР1 на плате) перед началом сварки, отключение подачи газ также регулируется в диапазоне примерно 1-4 секунд. Благодаря этому процесс сварки начинается В ГАЗОВОЙ ЗАЩИТЕ, нет задержки, необходимой газу от включения клапана до достижения горелки, поток газа после окончания сварки охватывает нагретую часть сварного шва, предотвращая окисление. /п>
- Управление задержкой отключения сварочного тока в диапазоне примерно 0,2-1 секунды - это позволяет - при более высоких скоростях подачи проволоки «пережечь» проволоку, продвигающуюся за счет импульс - инерция механизма подачи проволоки
- Имеет выпрямительный мост и систему фильтрации питания для двигателя механизма подачи проволоки.
- Имеет предохранитель и дополнительный полимерный предохранитель для электроники
- Имеет светодиодные индикаторы для облегчения установки и диагностики.
.
Контроллер имеет следующие входы:
- вход для нормально закрытой кнопки управления (НЕТ)
- вход питания трансформатора 24В переменного тока (допустимое напряжение питания 20-26В)
и результаты:
- для двигателя механизма подачи проволоки 24 В с максимальным током 5 А: двигатель питается напрямую от электронного модуля
- на газовом электромагнитном клапане (НЕТ релейного выхода, максимальный ток 5А)
- на контакторе главного трансформатора - сварка - (релейный выход НЕТ - максимальный ток 5А)
Пример подключения на рисунке ниже.
Контроллер имеет 3 потенциометра регулировки:
- Потенциометр, подключенный к точкам P0/P1/P2, управляет скоростью двигателя механизма подачи проволоки
- Потенциометр, подключенный к точкам P3/P4, регулирует время выключения контактора сварочного тока после отпускания кнопки сварки
- Потенциометр, подключенный к точке P5/P6, регулирует время выключения газового электромагнитного клапана после отпускания кнопки сварки
Контроллер оснащен светодиодными индикаторами:
- диод «LED» указывает на наличие напряжения питания контроллера
- Светодиод «L3» означает, что питание механизма подачи проволоки (двигателя механизма подачи) включено.
- диод "L2" означает, что реле "КОНТАКТОР" (контактор главного трансформатора мигомата) включено
- Светодиод «L1» означает, что реле «КЛАПАН» (контактор газового клапана) включено
Технические данные:
- питание электроники переменным напряжением 24В переменного тока (диапазон 20-26В переменного тока)
- максимальный ток потребления контроллером (при двигатель отключен, электромагнитный клапан и контактор) 0,2А 24В
- максимальный ток, потребляемый двигателем механизма подачи проволоки 5А
- максимальная нагрузка на выходы электромагнитного клапана и контактора 5А 24В~
- допустимая температура работы электроники от +5 до +50С
- «светодиодный» индикатор указывает на наличие питания электроники
- размер платы 10х9 см, высота (при самая высокая точка) 5,5-6 см
- вес примерно 0,14 кг
.
