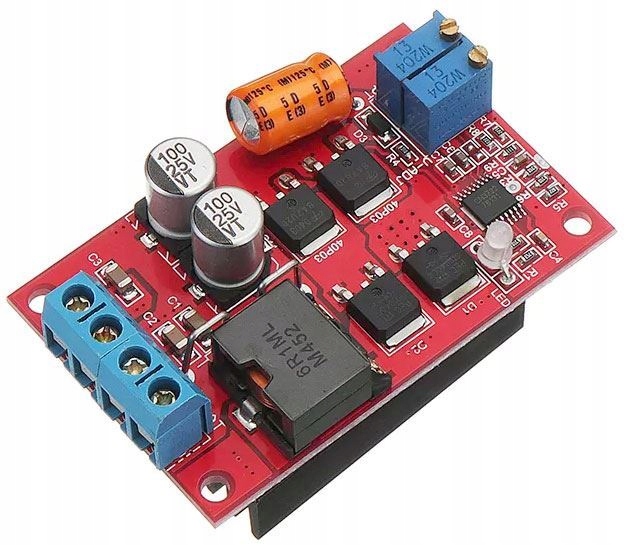

Контроллер MPPT 9-12-24В 5А, модуль MPPT-V08A с вводом-выводом CN3722
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 106
Просматривая «Контроллер MPPT 9-12-24В 5А, модуль MPPT-V08A с вводом-выводом CN3722», вы можете быть уверены, что данный товар из каталога «Регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Модуль контроллера MPPT для солнечных систем 9–24 В с литий-ионными, литий-полимерными, никель-металлогидридными или свинцовыми аккумуляторами с максимальным зарядным током 5 А. Контроллер MPPT содержит инвертор, который регулирует характеристики V-A источника питания (солнечной панели, ветряной электростанции и т. д.) до уровня, наиболее подходящего для зарядки подключенного аккумулятора. Таким образом достигаются наименьшие потери и лучшее использование энергии источника. При использовании свинцово-кислотного аккумулятора напряжением 12 В можно подключить фотоэлектрическую панель мощностью до 60 Вт.
**Технические данные:**
Входное напряжение: 8–28 В постоянного тока
Выходное напряжение: 5–26 В постоянного тока
Свинцовая батарея: 12/24 В
Литиевая батарея: 7,2/10,8/14,4 В
Ni-Cd, Ni-MH аккумулятор: 7,2–14,4 В
Метод зарядки: автоматический, трехэтапный
Эффективность 93 %
Собственное потребление 3мА
Макс. зарядный ток: 5А (задается проводным резистором на регуляторе)
Защита: от переполюсовки, короткого замыкания, обратного тока на панели
**Настройки:**
1) На регуляторе установите триммер «MPPT» в крайнее положение по часовой стрелке, а триммер «заряда» в крайнее положение против часовой стрелки.
2) Подключите солнечную панель (обеспечьте стандартные условия освещения) или резервный источник с напряжением, генерируемым фотоэлектрической панелью (18В для панелей с системным напряжением 12В) и вращайте триммер MPPT в направлении, противоположном ручке, до появления напряжения на выходе (светодиод мигает синим цветом)
3) Подключите незаряженный аккумулятор через амперметр и установите триммер «заряда» в направлении броска. указатели на положение, где ток течет к батарее. Светодиод начнет мигать красным.
4) С помощью триммера MPPT установите точку, в которой к аккумулятору поступает наибольший ток. Этот шаг следует выполнять с освещенной солнечной панелью, которая будет использоваться с системой для создания реальных условий эксплуатации.
5) Теперь подсоедините полностью заряженный аккумулятор и вращайте триммер «заряда» в направлении, противоположном ходу рукояток, до тех пор, пока не прервется зарядный ток. Это гарантирует защиту от перезарядки.
Инструкция по настройке накопителя:
https://robotzero.one/5a-mppt-charger-instructions/
Документация: https://www.hadex.cz/spec/m464.pdf
