КОНТРОЛЛЕР-РЕГУЛЯТОР БЕСПРОВОДНОЙ РАДИОКОМНАТНЫЙ ТЕРМОСТАТ ДЛЯ ПЕЧНОГО КОТЛА AURATON AUR00DRC0SE00

⭐DARCO SET WIRELESS WEEKLY CONTROLLER⭐

➡️ Недельный беспроводной регулятор температуры с регулятором для устройства отопления или кондиционирования AURATON Fornax.

✅ Комплект предназначен для работы с газовыми или электрическими системами отопления и кондиционирования.

✅ Позволяет устанавливать три независимые температуры - день, ночь и защита от замерзания — и предлагает 9 температурных программ (в том числе 6 изменяемых пользователем).

✅ ЖК-дисплей с подсветкой обеспечивает удобный контроль работы устройства даже в плохо освещенных помещениях.

✨ КОМПЛЕКТАЦИЯ КОМПОНЕНТОВ✨

▶️ Контроллер AURATON Draco R

• Беспроводной недельный регулятор температуры с ЖК-дисплеем с подсветкой.
• Позволяет установить 3 температуры (день, ночь, антизамерзание) и 9 программ (в том числе 6 изменяемых пользователем).

▶️ Контроллер AURATON Fornax

• Приемник, взаимодействующий с регулятором, который управляет устройствами отопления или кондиционирования.
• Стабильное беспроводное соединение и простота установки.

Дополнительно в комплект поставки входят:

• Кабель с вилкой для питания приемника (L, N)
• Кабель для подключения ресивер к котлу (COM-NO) (COM-NC)
• Краткая инструкция, видеокарта, технические схемы.
• Держатель для размещения регулятора на полке.
• 2 батарейки ААА
• Крепежные винты и штифты

*️⃣Применение*️⃣

✔️ Предназначен для беспроводного управления работой газовых или электрических отопительных приборов, оснащенных беспотенциальным управляющим входом

✔️ Примеры областей применения:

• управление газовыми и электрическими котлами
• работающими циркуляционными насосами в системах центрального отопления и горячего водоснабжения,

⭐ПЕРЕДАТЧИК – ОПИСАНИЕ⭐

1. ЖК-дисплей

2. Диск настроек со встроенной кнопкой «ОК».

3. Кнопка выбора режима:

• S – дневной режим,
• T – ночной режим

4. Кнопка выбора программы

5. Кнопка установки времени, дня и недели

6. Кнопка установки температуры

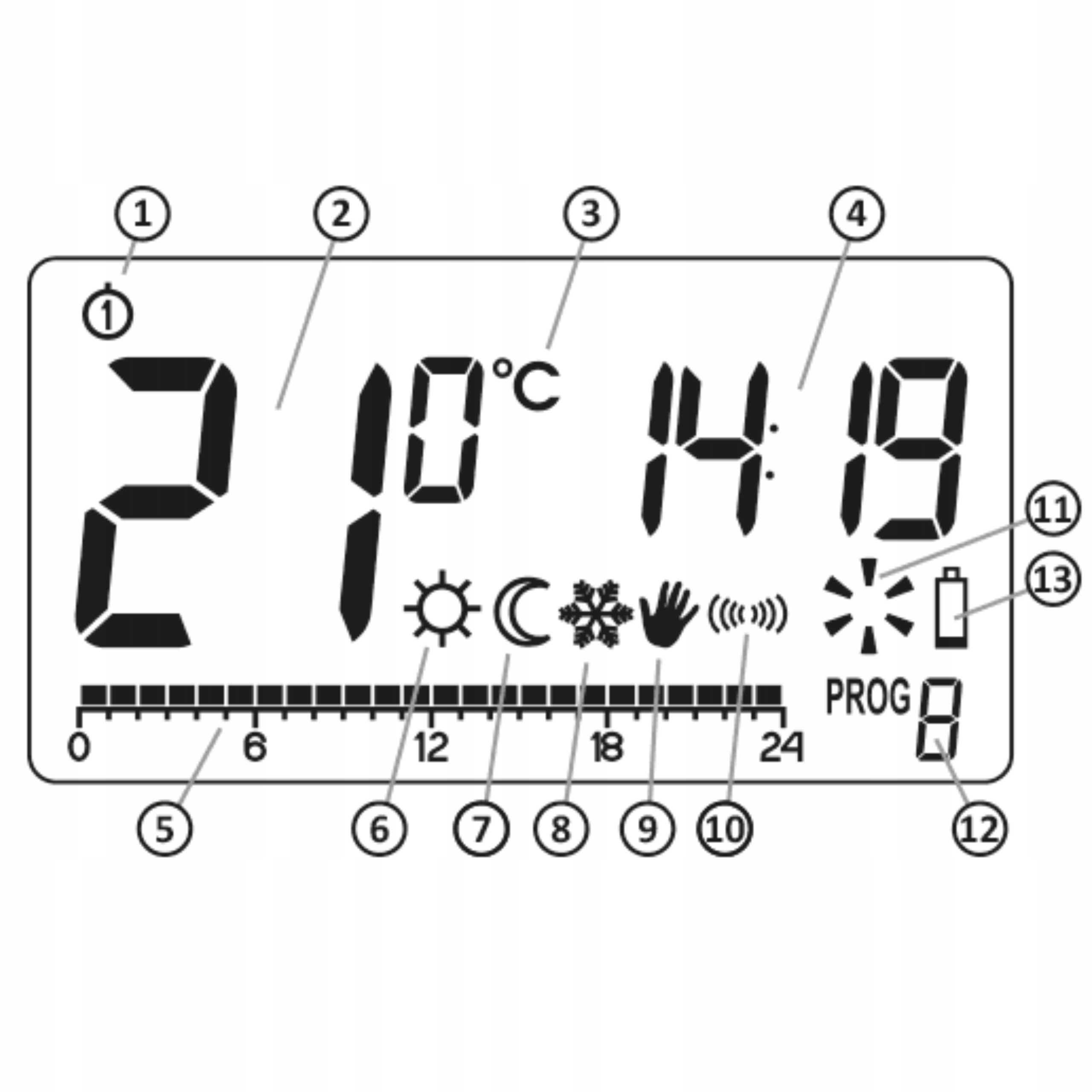

⚙️ДИСПЛЕЙ — ОПИСАНИЕ⚙️

• 1 — День недели — Указывает день недели. Каждому дню присвоен номер.
• 2 — Температура — В обычном режиме работы отображает температуру помещения, в котором установлен.
• 3 — Единица измерения температуры — Отображает температуру в градусах Цельсия (°C).
• 4 — Часы — Время отображается в 24-часовой системе.
• 5- Временная шкала – Индикатор хода выполнения программы. Это линия, разделенная на 24 секции. Каждый сегмент соответствует одному часу.
• 6 — Индикатор дневного режима. — Указывает работу дневного режима.
• 7 — Индикатор ночного режима — Указывает работу ночного режима.
• 8 — Индикатор режима защиты от замерзания — Указывает на работу в режиме защиты от замерзания.
• 9 — Индикатор ручного управления. — Указывает на работу в ручном режиме.
• 10 — Символ передачи — Указывает на связь с приёмником.
• 11 — Индикатор включения — Сегмент, информирующий о рабочем состоянии устройства. Виден при включении управляемого устройства.
• 12 — Номер программы — Указывает номер запущенной в данный момент программы.
• 13 — Батарея разряжена —Индикатор виден при превышении минимально допустимого уровня напряжения батареи. Как можно скорее замените батарейки.

✨ПРИЕМНИК - ОПИСАНИЕ✨

• 1 - Съемные клеммы разъема питания 230 В переменного тока
• 2 - Монтажное отверстие
• 3 - Кнопка включения
• 4 - Диод питания
• 5 - Кнопка распаривания сопряженных устройств
• 6 - Индикатор включения исполнительного устройства
• 7 - Диод, сигнализирующий о выключении исполнительного устройства.
• 8 - Кнопка сопряжения устройства с AURATON Fornax.
• 9 - Разъемные клеммы (сухие контакты COM–NC, COM–NO)

✳️УСТАНОВКА ПРИЕМНИКА✳️

✅ 1 - установочная заглушка

Снимите крышку передней части AURATON Fornax, вывернув винты на половину их длины.

✅ Подключите нагревательное устройство к клеммам управляющего разъема приемника AURATON Fornax. Следуйте инструкции по эксплуатации нагревательного устройства.

✅ 2 - Кронштейн крепления кабеля.

После подключения кабелей их следует зафиксировать «кронштейном крепления кабеля» и прикрутить крышку обратно к приемнику AURATON Fornax.

⚙️МОНТАЖ КОНТРОЛЛЕРА К СТЕНЕ⚙️

• Снимите переднюю крышку приёмника.
• Отметьте места для винтов на стене.
• Просверлите отверстия (5 мм) и вставьте дюбели.
• Прикрутите приёмник к стене, убедившись в его устойчивости.

⚙️ТЕХНИЧЕСКИЕ ДАННЫЕ⚙️

➡️Диапазон рабочих температур: 0–45 °C

➡️ Рабочий диапазон:

• в типовом здании, со стандартной конструкцией стен - ок. 30 м
• на открытой местности - до 300 м

➡️ Радиочастота:

• 868,850 МГц
• 869,000 МГц

➡️ Мощность радиосигнала: До 11 дБм

➡️ Степень защиты: IP20

⚙️ТРАНСМИТТЕР⚙️

➡️ Источник питания:2 x AAA (2 x 1,5 В), щелочной

➡️ Количество температурных уровней:2

➡️ Температура защиты от замерзания:7 °C

➡️ Контроль температуры диапазон:5–30 °C

➡️ Гистерезис:±0,2 °C/±0,4 °C

➡️ Индикация рабочего состояния:ЖК-дисплей

➡️ Размеры [мм]:90 x 90 x 36

⚙️ПРИЕМНИК⚙️

➡️ Электропитание:230 В переменного тока, 50 Гц, 1,5 Вт

➡️ Индикация рабочего состояния:Светодиоды, звук

➡️ Реле грузоподъемности:Макс. 250 В переменного тока, макс. 16 А

➡️ Категория приёмника: 2

➡️ Рекомендуемое место установки:Рядом с котлом, насосом котла

➡️ Размеры [мм]:100 х 100 х 29
