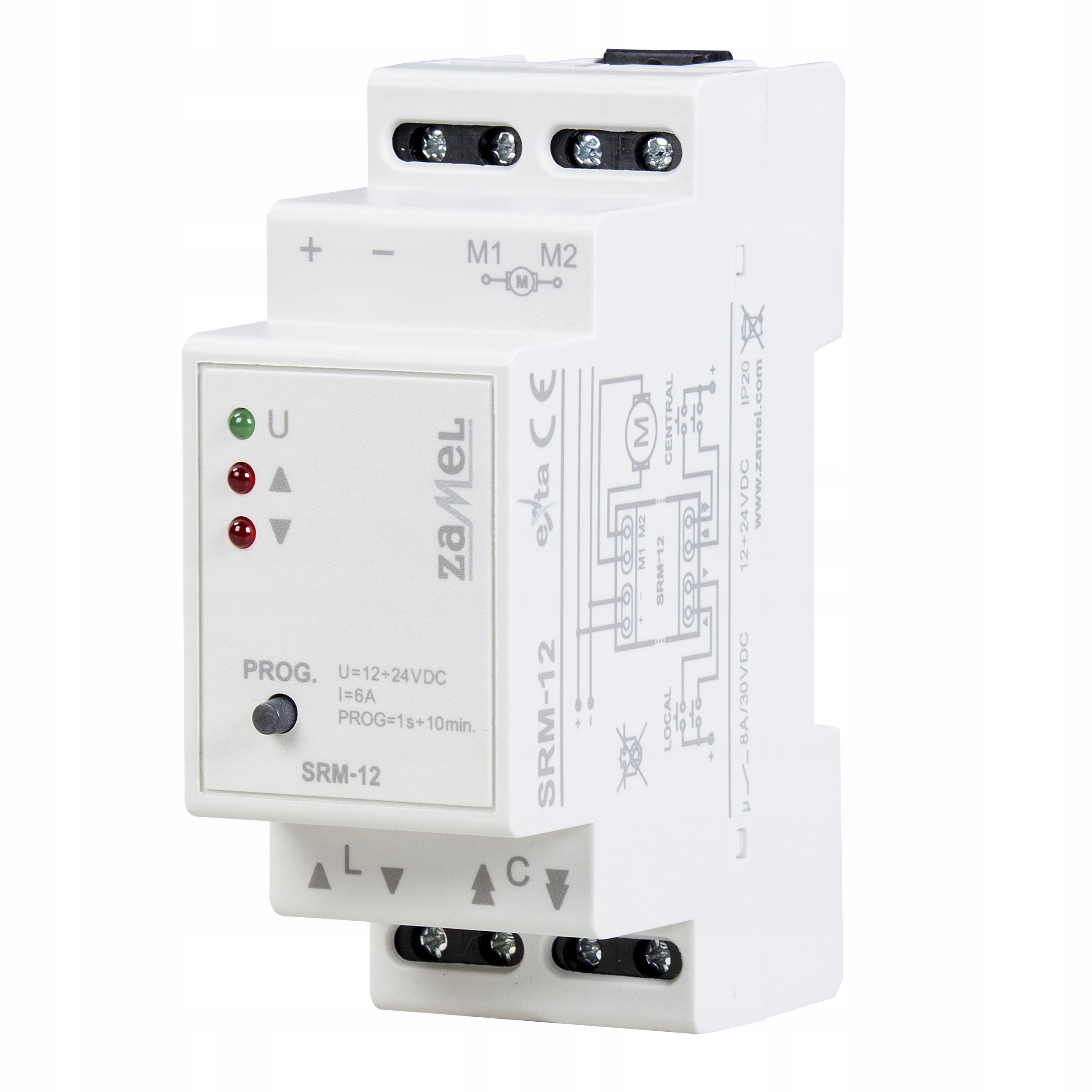

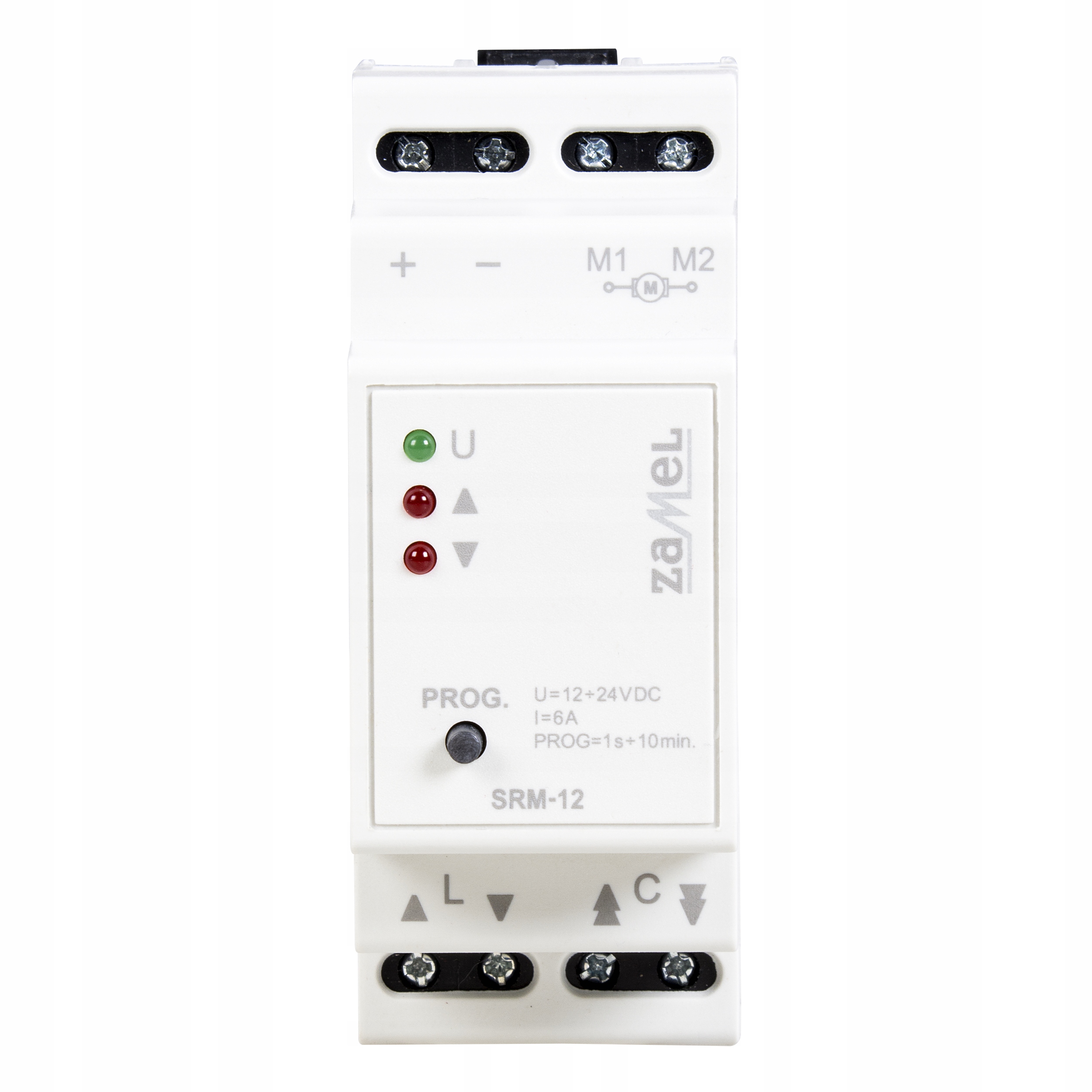

Контроллер роллет на рейку TH35 (DIN), программатор SRM-12 Exta Zamel

Модульный контроллер роллет SRM-12 предназначен для управления оконными роллетами или другими устройствами с питанием от двигателей постоянного тока 12 В или 24 В. Управление может осуществляться локально или централизованно с помощью светоотражающих кнопок спуска. В случае местного управления можно использовать двойные и одинарные кнопки. В случае центрального управления можно использовать только двойные кнопки. Функционально контроллер позволяет запрограммировать две независимые настройки комфорта (нижнюю и верхнюю) и максимальное время движения роллет. СРМ-12 может работать как самостоятельный контроллер или объединяться в секции. Особая функциональность центральных входов управления позволяет зафиксировать рольставни в закрытом или открытом положении. Это обеспечивает взаимодействие с системами сигнализации и дополнительными устройствами, такими как метеостанция, датчик освещенности, датчик дождя и таймеры. Сигналами запуска являются импульсы с линии «+».

Особенности:

• управление другими устройствами с приводом от однофазных электродвигателей переменного тока 230 В,

• возможность местного и централизованного управления,

• возможность независимой работы или объединения в секции (группировка),

• местное управление, реализованное с уровня одинарных или двойных слепых кнопок,

• центральное управление, реализуемое только с двухстворчатых кнопок,

• возможность блокировки роллет в закрытое или открытое положение от центральных входов,

• энергосберегающее устройство, приспособленное для непрерывной работы,

• комфортные режимы – верхний и нижний – возможность запоминания положения роллеты,

• программируемое максимальное время движения роллеты.

• Размеры, двухмодульные (35 мм) 90x35x66 мм Вес 110 г Клеммы питания: +, –
• Номинальное напряжение питания: 12 ÷ 24 В постоянного тока
• Номинальная потребляемая мощность:
• режим ожидания: 0,07 Вт (при UIN=12 В постоянного тока)
• 0,24 Вт (при UIN=24 В) DC)
• работа: 0,42 Вт (при UIN=12 В DC)
• 0,58 Вт (при UIN=24 В DC)
• Максимальная нагрузка: 6 А
• Сигнал управления: короткие импульсы от линии «+»
• Сигнализация электропитания: зеленый светодиод
• Оптическая сигнализация движения роллет: 2 красных светодиода
• Движение роллет по умолчанию время: 120 с
• Возможность программирования времени движения роллет: да - от 1 с до 10 мин.
• Комфортные положения: да - верхнее и нижнее
• Диапазон времени для режимов комфорта: от 1 с до 10 мин.
• Клеммы местного управления: L ( ), ( )
• Клеммы центрального управления: C ( ), ( )
• Локальное управление: двойные или одинарные слепые кнопки.
• Центральное управление: двойные слепые кнопки.
• Клеммы питания двигателя: M1, M2.
• Параметры контактов реле: 2НО 8А / 30 В постоянного тока (контакты по напряжению).
• Количество клемм, соединительных кабелей: 8.
• Сечение соединительных кабелей: 0,2 ÷ 2,50 мм2.
• Рабочая температура: -10 ÷ +55 °C
• Рабочее положение: любое
• Крепление корпуса: рейка TH-35
• Степень защиты корпуса: IP20 (PN-EN 60529)
• Класс защиты: II
• Категория перенапряжения: II
• Степень загрязнения: 2
• Перенапряжение: 1 кВ (PN-EN) 61000-4-5)
• Размеры: 90 х 35 х 66 мм (двухмодульный)
• Вес: 0,090 кг
• Соответствие стандартам: PN-EN 60669, PN-EN 61000
• Марка: Zamel
• Серия: Exta
• Код продукта: EXT10000233
• длина: 9,4
• ширина: 8,5
• высота: 4
