СТАНДАРТНЫЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ ДЛЯ УСТАНОВКИ С ТЕПЛОВЫМ НАСОСОМ

С ОДНИМ ДВОЙНЫМ Змеевиком ВЫСОКОЙ МОЩНОСТИ

.

TESY EV 2x15 S 200 60 л.с.

.

Змеевик площадью 2,56 м² стоит столько же, сколько На 25 % больше, чем стандартные катушки, встречающиеся в резервуарах конкурентов!

.

БАК ГВС 200Л

Напольные баки TESY с двойным змеевиком, встроенным коллектором и большой поверхностью теплообмена, предназначены для снабжения низкотемпературными теплоносителями.

Бак позволяет сразу использовать горячую техническую воду в каждой точке водоразбора, не дожидаясь ее нагрева. Благодаря такому решению существенно сокращается количество воды, используемой в хозяйстве.

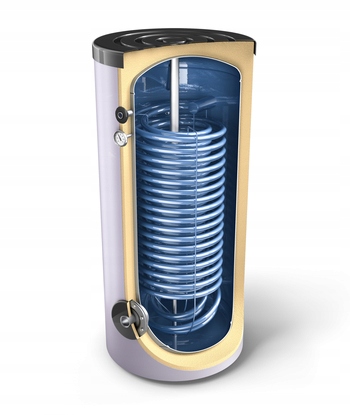

Процесс нагрева бытовой воды происходит благодаря встроенному спиральному змеевику, расположенному внутри бака – холодная вода поступает в бак и затем нагревается змеевиком. Когда вода нагревается, она подается в верхнюю часть бака для горячей воды. и распространяется по всему зданию.

Преимущества:

• возможность работы с низкотемпературными теплоносителями
• меньшее гидравлическое сопротивление (перепад давления) на змеевике, благодаря большему диаметру входного и выходного патрубков (1 1/2")
• высококачественная эмаль CrystalTechPRO и два магниевых анода, защищающие всю внутреннюю поверхность сосуда от коррозии
• большая поверхность теплообмена

А. МАГНИЕВЫЕ ЗАЩИТНЫЕ АНОДЫ

Два магниевых анода гарантируют надежную работу бака, так как предохраняют его от образования ржавчины внутри бака. Благодаря этому бак защищен от коррозии, которая может привести к протечкам покрытия бака.

Б. ПРОЦЕСС РОБОТИЗИРОВАННОЙ СВАРКИ

Высокая степень роботизации технологии производства гарантирует высокое качество и долговечность соединений краев цилиндрического корпуса и днищ резервуара.

C. CRYSTALTECH PRO

CrystalTech PRO — это очень прочное стеклокерамическое покрытие, защищающее резервуар для горячей воды. от коррозии. Благодаря высокой точности нанесения эмали покрытие наносится равномерно на всю поверхность изделия. Прочность сцепления покрытия с металлом повышает надежность и долговечность изделия.

D. УВЕЛИЧИТЕЛЬНЫЙ Змеевик

Змеевик площадью до 2,56 м² значительно выделяется на фоне остальных змеевиков, установленных в баках горячей воды. Он крупнее их до 25%, что повышает комфорт использования горячей воды.

E. ПОЛИУРЕТАНОВАЯ ТЕПЛОИЗОЛЯЦИЯ

Изоляция выполнена из пенополиуретана, который характеризуется низким коэффициентом теплопроводности, что делает его очень хорошим теплоизолятором.

Вспененный полиуретан без хлорфторуглеродных газов (ХФУ), характеризуется высокой плотностью и равномерным распределением по емкости для хранения.

Технические данные:

• Каталоговый номер: 305250
• Емкость: 183 л
• Вес нетто: 102 кг
• ПУ теплоизоляция: 50 мм
• Площадь змеевика: 2,56 м²
• Емкость змеевика: 15,6 л
• Теплопотери ∆T 45K: 1,4 Вт
• Класс энергоэффективности: B
• Макс. рабочая температура: 95°C
• Макс. рабочая температура змеевика: 110°C
• Номинальное давление: 8 бар
• Номинальное давление змеевика: 6 бар
• КПД нагрева на змеевике P, при расходе на верхней стороне (S1), 80⁰ на змеевике: 55,2/(41,7) кВт/(л/мин)
• V40 – ГВС на выходе с температурой не ниже 40°C (S1), 80⁰ на змеевике: 299 л.
• Время нагрева 10–60°C, для расхода на верхней стороне (S1), 80⁰ на змеевике: 10,7/(41,7) мин/(л/мин)
• Эффективность нагрева на П-змеевике, для расхода на верхней стороне (S1), 55⁰ на змеевик: 23,0/(50,0) кВт/(л/мин)
• V40 – ГВС при температуре на выходе не менее 40°С (S1), 55⁰ на змеевике: 240 л
• Время нагрева 10–50°С, для расхода на верхней стороне (S1), 55⁰ на змеевике: 20,25/(50) мин/(л/мин)
• Падение давления на змеевике при заданном расходе в м3/ч (S1): 56,6/(41,7) кВт/(л/мин)

Размеры:

• h - 1197 мм
• a - 996 мм
• c - 264 мм
• d - 996 мм
• f - 794 мм
• i - 919 мм
• j - 202 мм
• k - 202 мм
• l - 897 мм
• m - 633 мм
• n - 360 мм
• R - 1345 мм
• ØC - 600 мм
• ØD - 500 мм
• CW - вход холодной воды - G 1"
• HW - выход горячей воды - G 1"
• IS1 - вход змеевика - G 1 1/2"
• OS1 - выход змеевика - G 1 1/2"
• R - рециркуляция - G 3/4"
• T - термометр - Ø14x15
• TR - подключение терморегулятора - G 1/2"
• TS1 - разъем датчика температуры 1 - G 1/2"
• TS2 - разъем датчика температуры 2 - G 1/2"
• TS3 - разъем датчика температуры 3 - G 1/2"
• EE - подключение электронагревателя - G 1 1/2"
• MA1 - магниевый анод 1 - G 3/4"
• MA2 - магниевый анод 2 - G 1 1/2"
