Кронштейн для кріплення решіток Wema з плитою | оцинкований
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 109
Заказывая «Кронштейн для кріплення решіток Wema з плитою | оцинкований» данное изделие из «Конструкционные материалы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Стандартный зажим – это набор элементов, используемых для крепления решетки к несущей конструкции, чаще всего стальной (уголок, С-образное сечение, двутавр).
Благодаря этому типу соединения мы можем надежно и надежно соединить решетку с землей, не затрагивая материал несущей конструкции.

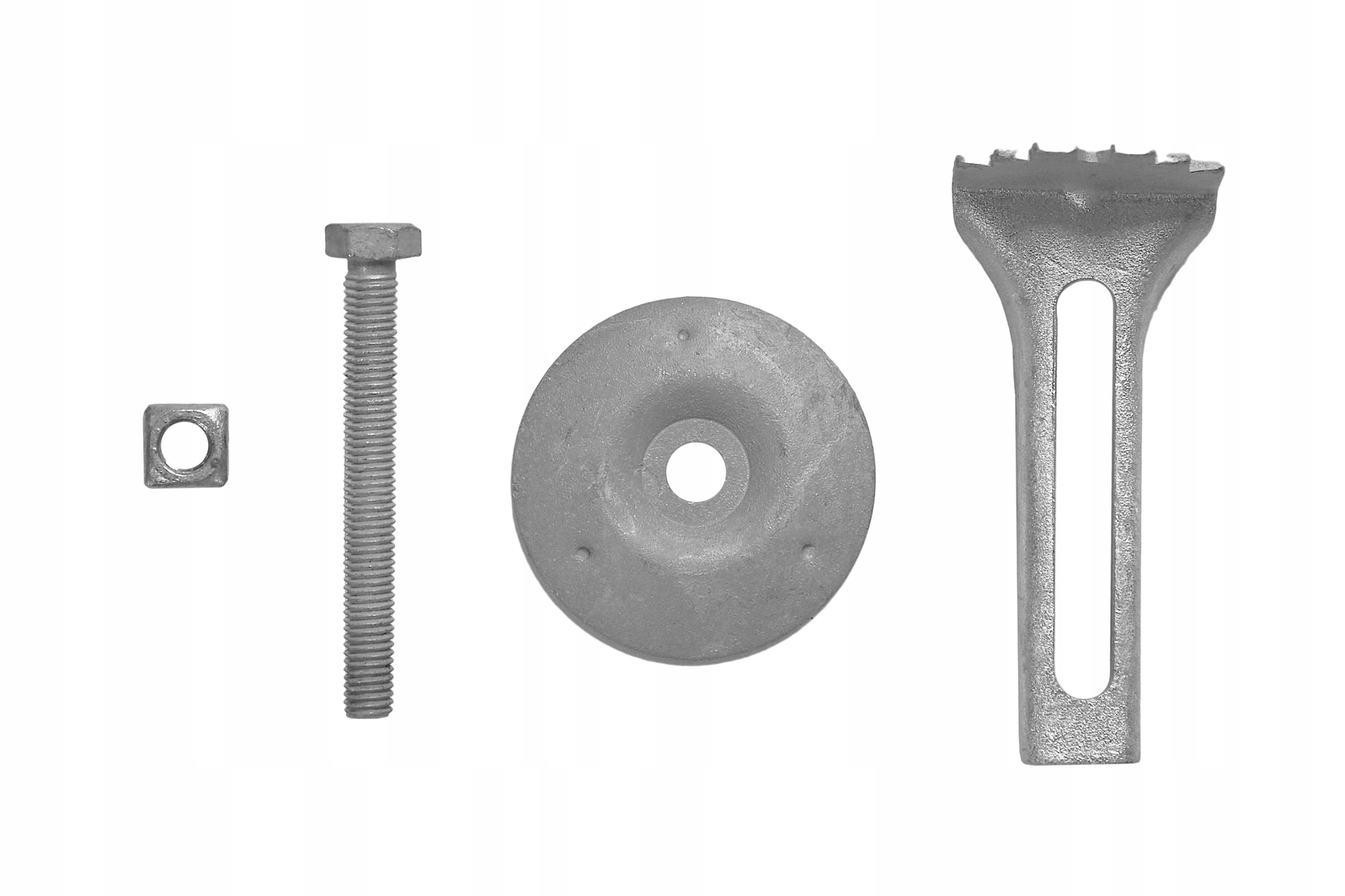

Комплект состоит из следующих элементов:
- Диаметр пластины 55 мм,
li>
- Соединительный винт 8х70 мм,
- нижняя ножка,
- M -8 квадратная гайка.
Все элементы защищены от коррозии методом горячего цинкования.
Установка
Монтаж прост и не требует специальных инструментов или навыков. Плита размещается между опорными полосами (это те, которые опираются на опоры с обеих сторон) как можно ближе к опоре. Затем через сквозное отверстие вводится винт диаметром 8 мм, который должен пройти через продолговатое отверстие в голени. Хомут жестко устанавливается и все скручивается с помощью квадратной гайки и ключа № 13.
На каждый погонный метр решетки (например, для решетка 1000х1000 мм, ручки будет достаточно 4 штук).
Применение
Зажим применяется для установки решеток со следующими параметрами:
- несущая полоса высотой от 20 до 40 мм (h) ;
- опорная полоса толщиной 2 или 3 мм (g);
- расстояние между опорными полосами (первый размер в размер ячейки) – 33 мм или 34,3 мм (a) ;
- минимальное расстояние между полосами/поперечинами (второй размер в размере ячейки) ): 11 мм
- максимальное расстояние между полосами/поперечинами (второй размер ячейки): 50 мм
- Соответствующие сетки включают: 33x11; 34х38; 30х32; 34х22; 33x22
Конструкция, к которой крепится решетка, должна иметь подходящую поверхность для опоры. Чаще всего для этой цели используют швеллеры, уголки или двутавры.
Антикоррозийная защита
Для защиты решеток от воздействия окружающей среды – дождя, снега, влаги – применяется горячее цинкование, заключающееся в нанесении толстого слоя цинка, который соединяется со сталью на образуют прочный защитный слой. Метод обеспечивает антикоррозионную защиту на срок до 50 лет использования (для среды C1 по PN-EN ISO 12944-2). Горячее цинкование соответствует стандарту PN-EN ISO 1461.
Технические параметры
Пластина
Материал: сталь
Поверхность: горячеоцинкованная
Диаметр: 55 мм
Отверстие: 9 мм
Винт
Тип: Шестигранная головка, полная резьба
Стандарт: PN 82105; DIN 933
Поверхность: оцинкованная
Диаметр x длина: 8x70 мм
Нижняя проушина
Материал: сталь
Поверхность: горячеоцинкованная
Квадратная гайка
Материал: сталь
Поверхность: оцинкованная
Размер: М-8
Стандарт: PN 82151 ; DIN 557
